STM32F746G-DISCO – STM32 Discovery z wyświetlaczem dotykowym

309,97

  • Zestaw do zastosowań multimedialnych
  • Mikrokontroler STM32F746NG
  • Dotykowy wyświetlacz TFT z interfejsem RGB

Brak w magazynie

Opis

Zestaw deweloperski Discovery STM32F746G-DISCO to świetny wybór dla rozwoju urządzeń multimedialnych. Umożliwia to niesamowicie mocny mikrokontroler z szeregiem interfejsów multimedialnych oraz akceleratorem graficznym Chrom-ART.

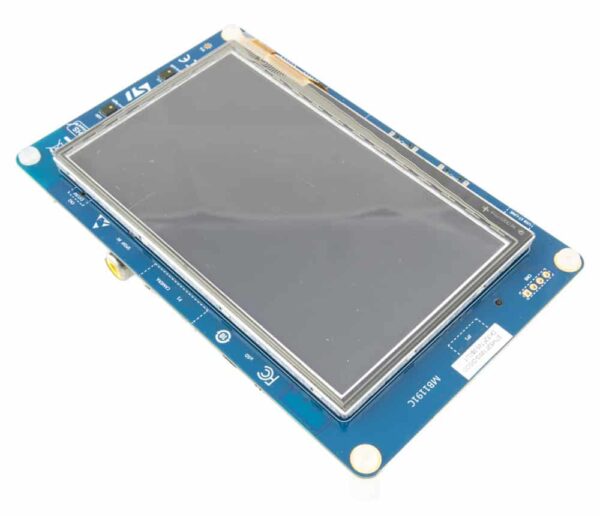

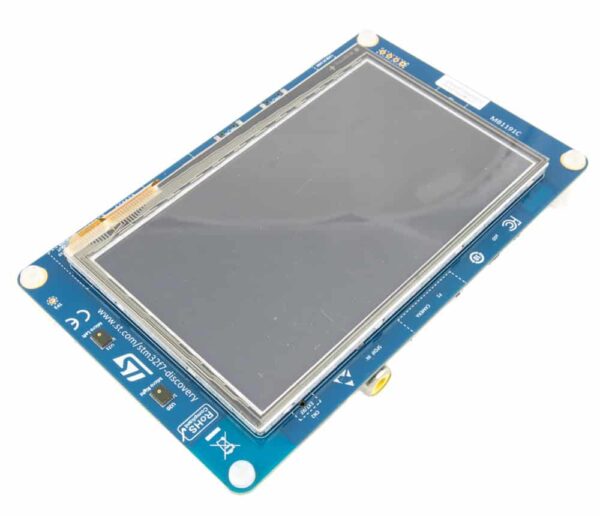

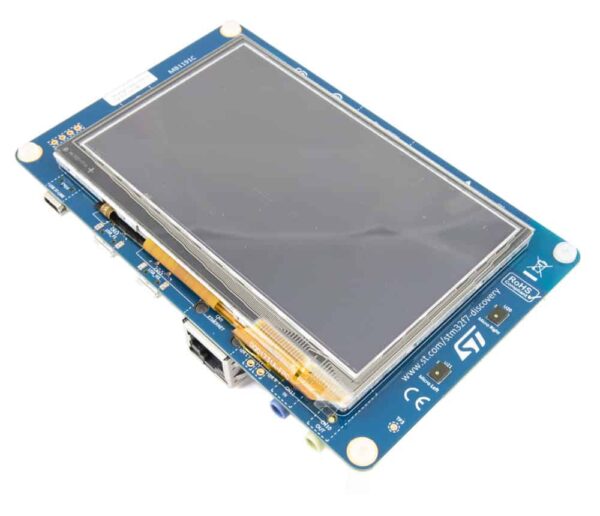

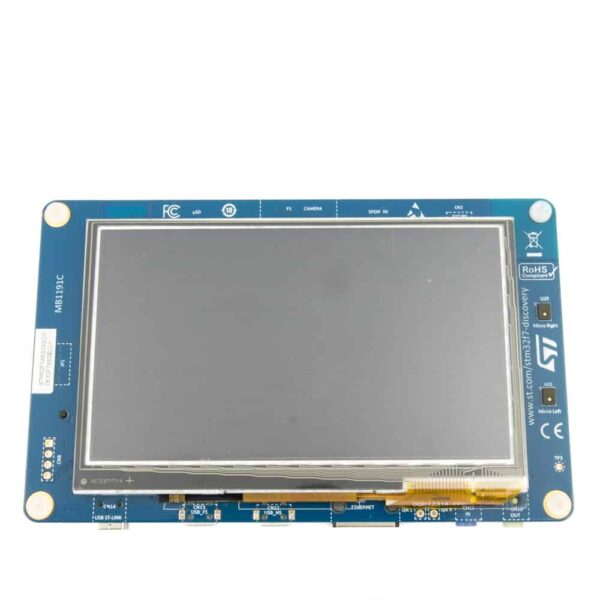

Na płytce znajduje się wyświetlacz TFT z dotykowym panelem pojemnościowym.

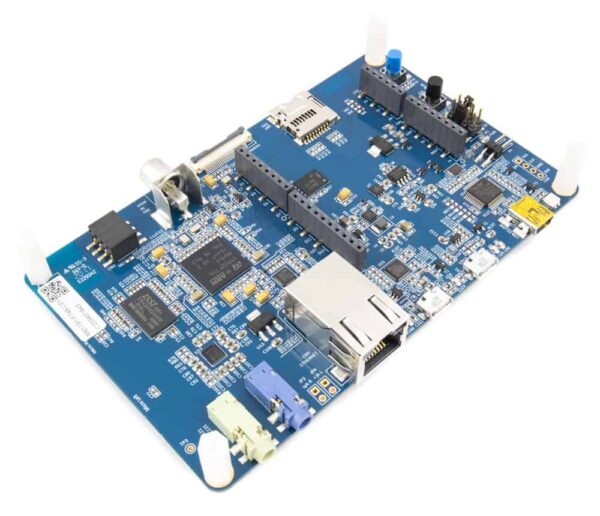

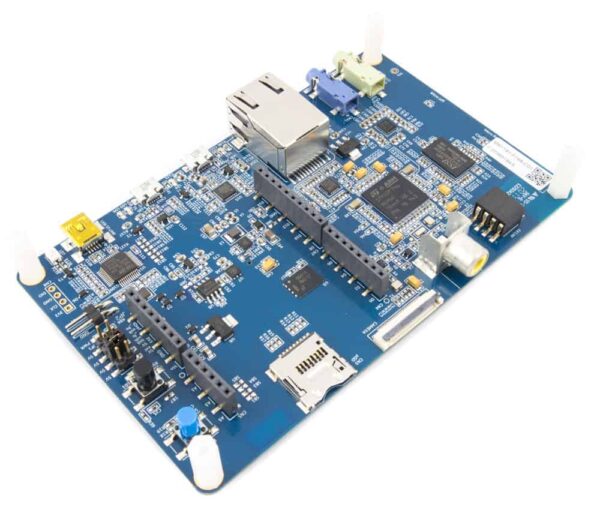

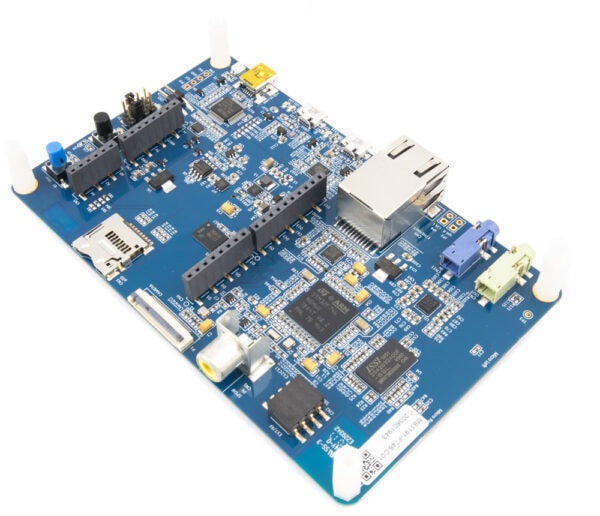

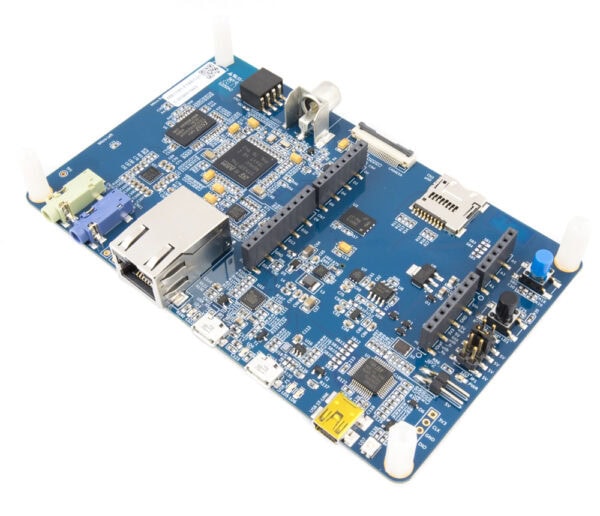

Płytka posiada również masę przydatnych układów takich jak pamięć SDRAM dla wyświetlacza, pamięć SPI Flash, czy mikrofony MEMS.

Do tego liczne złącza pozwalają na kontakt ze światem zewnętrznym. Są to między innymi takie złącza jak Ethernet, kilka portów USB, wejścia i wyjścia audio.

Płytka posiada zintegrowany programator ST-Link/V2, który umożliwia programowanie, oraz debugowanie sprzętowe (praca krokowa, breakpointy)

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3, dzięki któremu w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Parametry

  • Mikrokontroler STM32F746NG
    • Rdzeń Arm® Cortex®-M7 z FPU, 1 MB Flash, 340 kB RAM
    • Częstotliwość rdzenia max: 216 MHz
    • 1 x USB OTG HS
    • 1 x USB OTG FS
    • 3 x 12-bit ADC
    • 2 x 12-bit DAC
    • Timery 32-bit i 16-bit
    • 1 x SDMMC, 6 x SPI (Dual Quad SPI), 4 x I2C, 3 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 1 x SAI
    • Camera interface
    • TFT LCD Controller
    • TRNG
    • FMC/SRAM/NOR/NAND/CF/SDRAM
    • ART Accelerator™
    • Chrom-ART Accelerator™
  • 4,3″ wyświetlacz kolorowy TFT WQVGA 480x272 px, pojemnościowy panel dotykowy
  • Audio kodek ze wzmacniaczem mocy
  • 2 mikrofony MEMS
  • 128 Mbit QuadSPI Flash
  • 128 Mbit SDRAM (dostępne 64 Mbit)
  • Przycisk Reset
  • Przycisk użytkownika
  • Złącza na płytce
    • Kamera
    • Karty microSD
    • Rozszerzeń I2C
    • Ethernet RJ45
    • USB OTG FS
    • USB OTG HS
    • SPDIF RCA wejście
    • Jack Audio Line In
    • Jack Audio Line Out
    • Wyjście głośnikowe stereo
    • Zgodne z Arduino® Uno R3
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne
  • Programator ST-Link/V2-1 na płytce
  • Szerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
