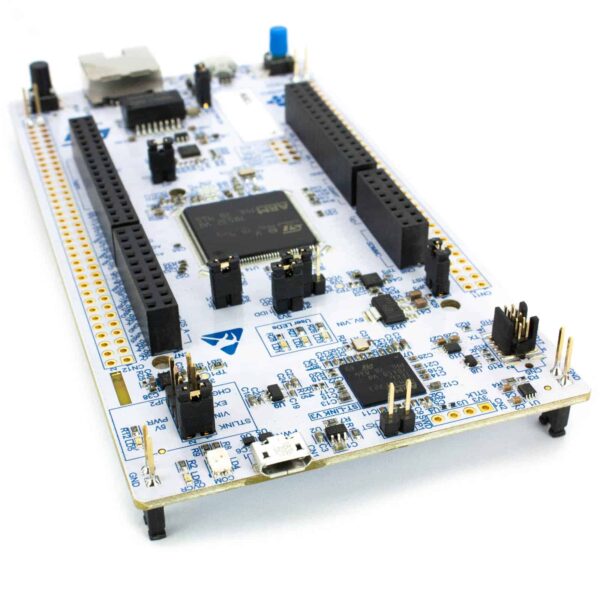

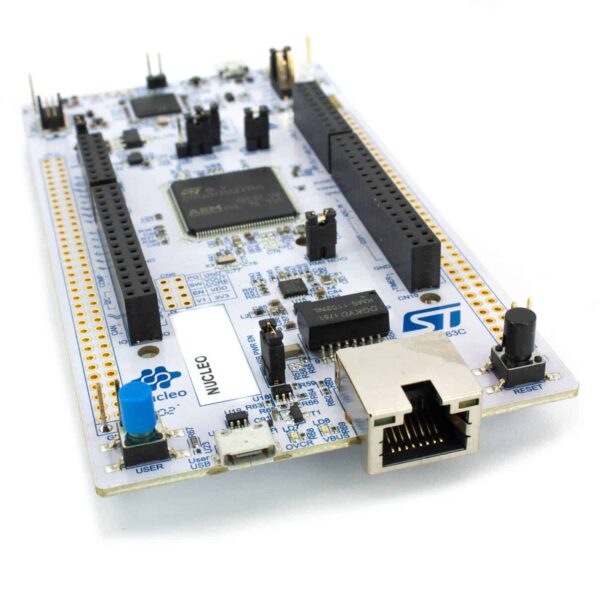

STM32 NUCLEO-H745ZI-Q Nucleo-144 z STM32H745ZIT6 ARM Cortex-M7/M4

STM32 NUCLEO-H745ZI-Q Nucleo-144 z STM32H745ZIT6 ARM Cortex-M7/M4

179,00  z VAT

Cena netto: 145,53

Brak w magazynie

Powiadom mnie gdy będzie dostępny

Płytka NUCLEO-H745ZI-Q została wycofana. Została zastąpiona przez NUCLEO-H755ZI-Q.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

UWAGA

Płytka NUCLEO-H745ZI-Q została wycofana. Została zastąpiona przez NUCLEO-H755ZI-Q.

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Na blogu powstał cykl poświęcony mikrokontrolerowi STM32H745 z tej płytki Nucleo.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

  • ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
  • ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

  • Mikrokontroler STM32H745ZIT6U
    • Rdzenie: Cortex-M7, Cortex-M4
    • Maksymalne taktowanie: 480 MHz (M7), 240 MHz (M4)
    • Pamięć Flash: 2 MB
    • Pamięć SRAM: 1 MB
    • 4 x DMA
    • DMA2D
    • Interfejsy
      • 2 x CAN, FDCAN
      • 4 x I²C
      • 3 x I²S
      • 6 x SPI
        • Quad SPI
      • 4 x UART / USART
      • 1 x LPUART
      • 4 x SAI
      • 1 x SPDIF
      • 1 x SWPMI
      • 2 x SD/SDIO/MMC
      • 2 x USB OTG
      • 1 x Ethernet
      • 1 x Camera Interface (8-14 bit)
      • 1 x FMC
    • Interfejsy Analogowe
      • 3 x ADC 16 bit
      • 2 x DAC 12 bit
      • 2 x Ultra Low Power Comparator
      • 2 x Wzmacniacze operacyjne
      • 1 x Filtr cyfrowy
    • Grafika
      • 1 x kontroler LCD-TFT
      • Akcelerator Chrom-ART
      • Sprzętowe dekodowanie JPEG
    • Timery
      • 1 x High Resolution Timer
      • 5 x Low Power Timer
      • 2 x 32-bit Timer (4 kanały)
      • 2 x 16-bit Advanced Motor Control Timers
      • 10 x 16-bit Timer
      • 1 x RTC
      • 2 x SysTick
      • 4 x Watchdog
    • HDMI CEC
    • RNG
    • CRC
    • Większość GPIO toleruje 5 V
  • Interfejs USB OTG – gniazdo micro USB
  • Złącze Ethernet RJ-45
  • Oscylator RTC 32,768 kHz
  • Diody LED
    • Komunikacja USB
    • Zasilanie
    • 3x Dioda użytkownika
  • Przyciski
    • Reset
    • Użytkownika
  • Wbudowany programator / debugger ST-Link V3
    • Złącze micro USB
    • Możliwość pracy jako oddzielny programator z wyjściem SWD
  • Zasilanie
    • Z micro USB
    • Z zewnętrznego źródła zasilania 5 lub 3,3 V
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka na dzień 5.11.2020 nie jest zgodna z ARM mbed – trzeba sprawdzać kiedy pojawi się obsługa.

Przydatne Linki

Waga 0,1 kg
Wymiary 10 × 6 × 1,5 cm
