Servo shield PCA9685 16-kanałowy PWM – nakładka do arduino
Servo shield PCA9685 16-kanałowy PWM – nakładka do arduino
Nakładka PCA9685 to sterownik PWM z 16 kanałami 12-bit, obsługiwany przez I2C. Umożliwia sterowanie serwami, silnikami i diodami LED. Wyposażona w złącze śrubowe, rezystory 220 Ω, diodę LED i zabezpieczenie przed odwrotną polaryzacją. Kompatybilna z Arduino Uno i STM32 Nucleo.
23,47 zł z VAT
Cena netto: 19,08 zł
3 w magazynie
Zdobądź 2347 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
Servo shield PCA9685 16-kanałowy PWM – nakładka do arduino

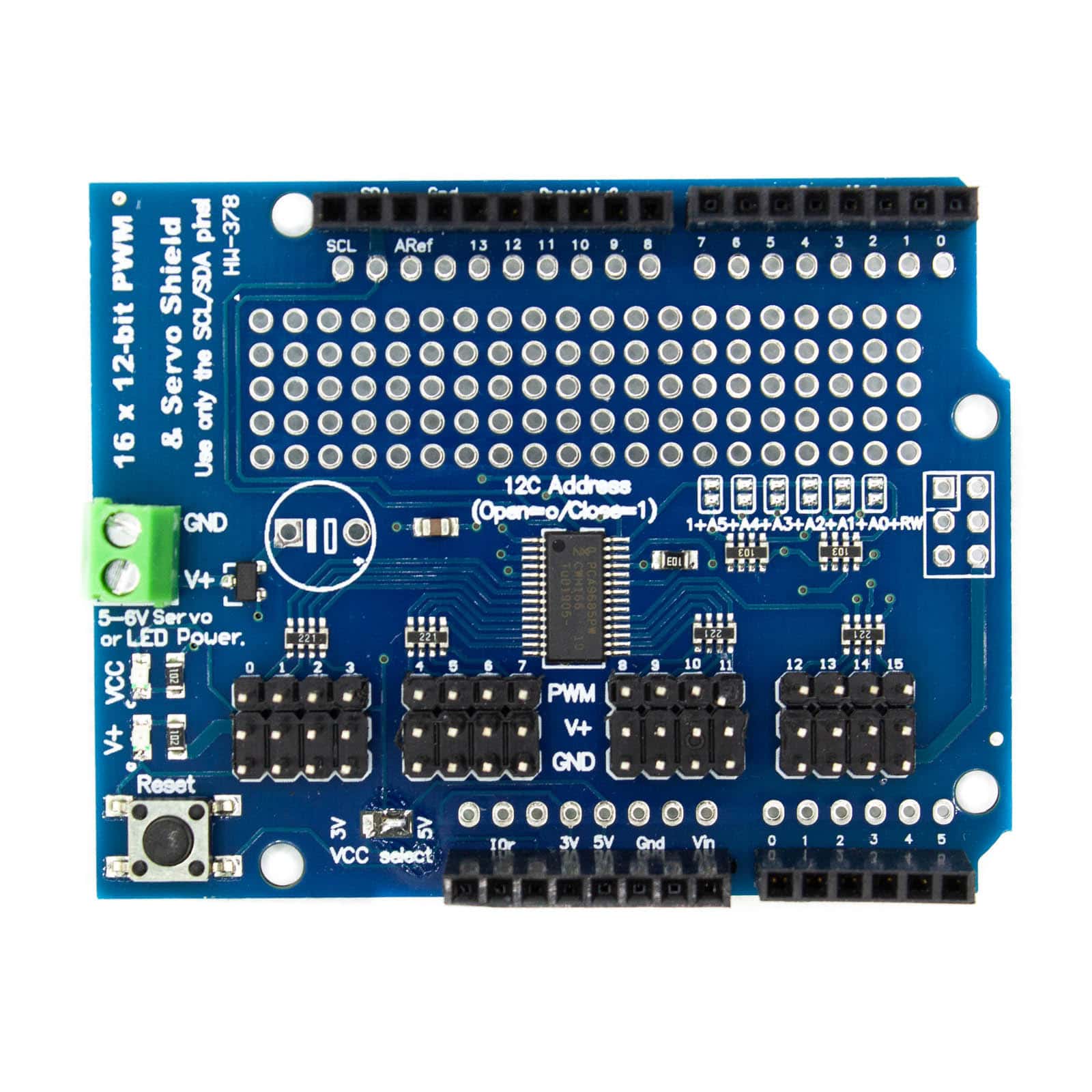

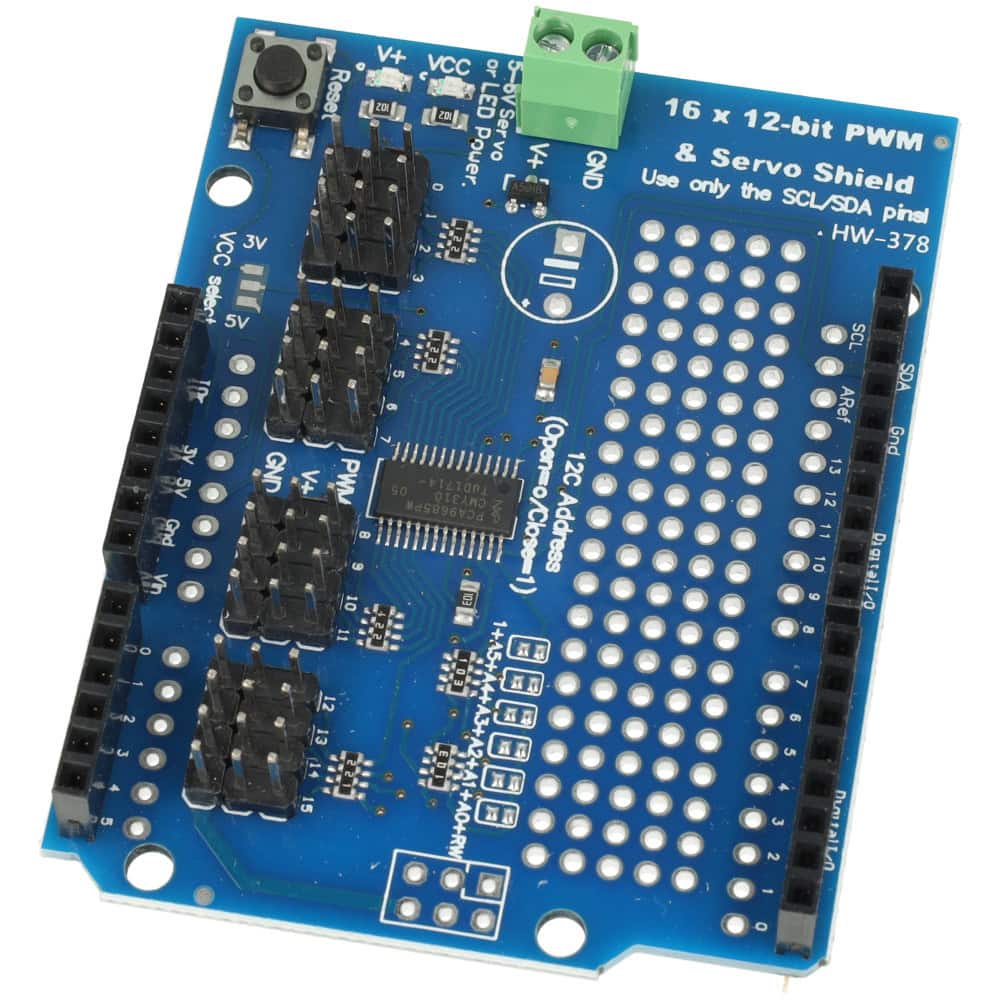

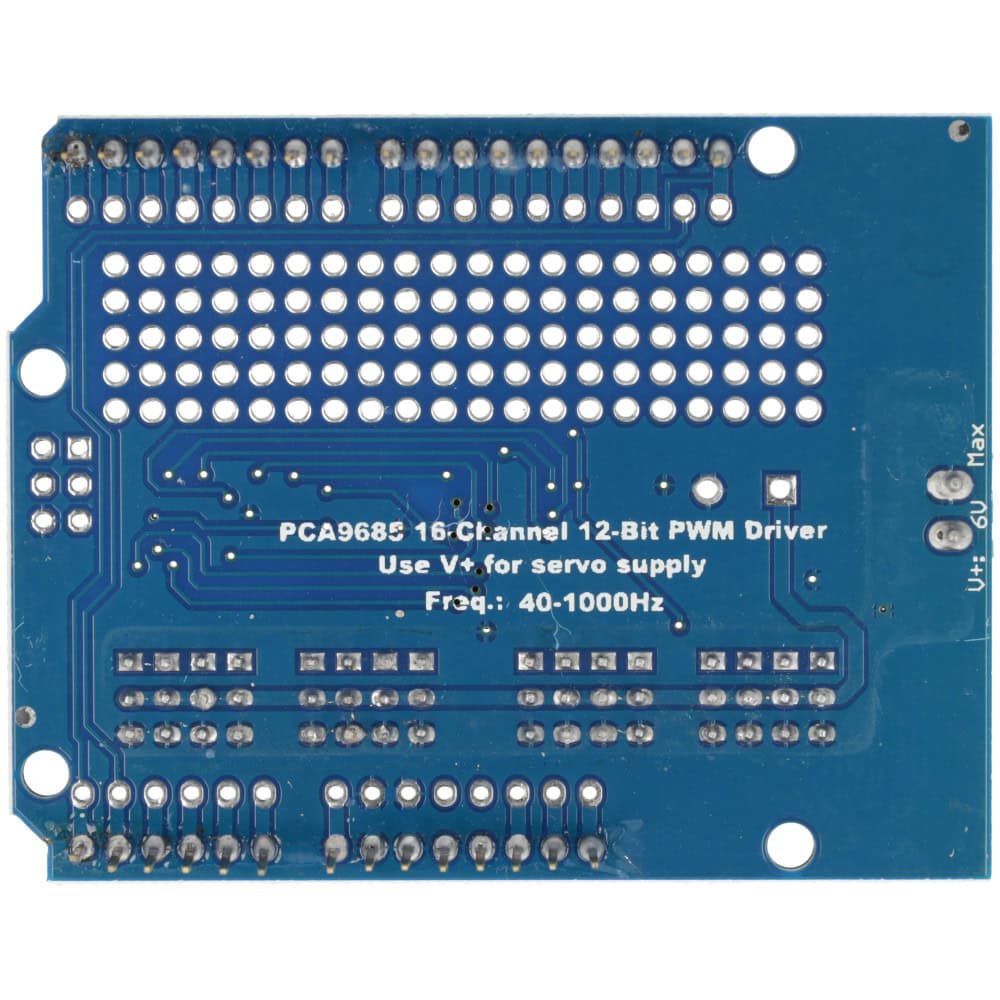

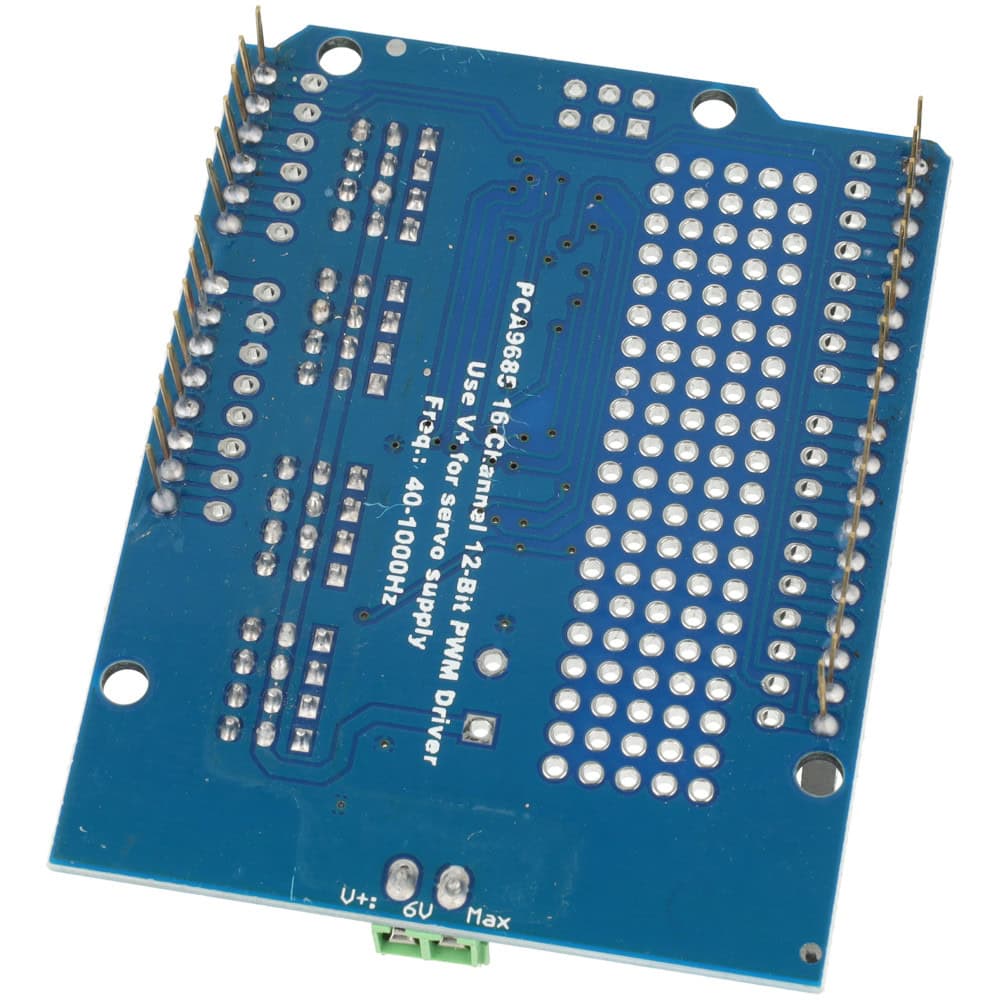

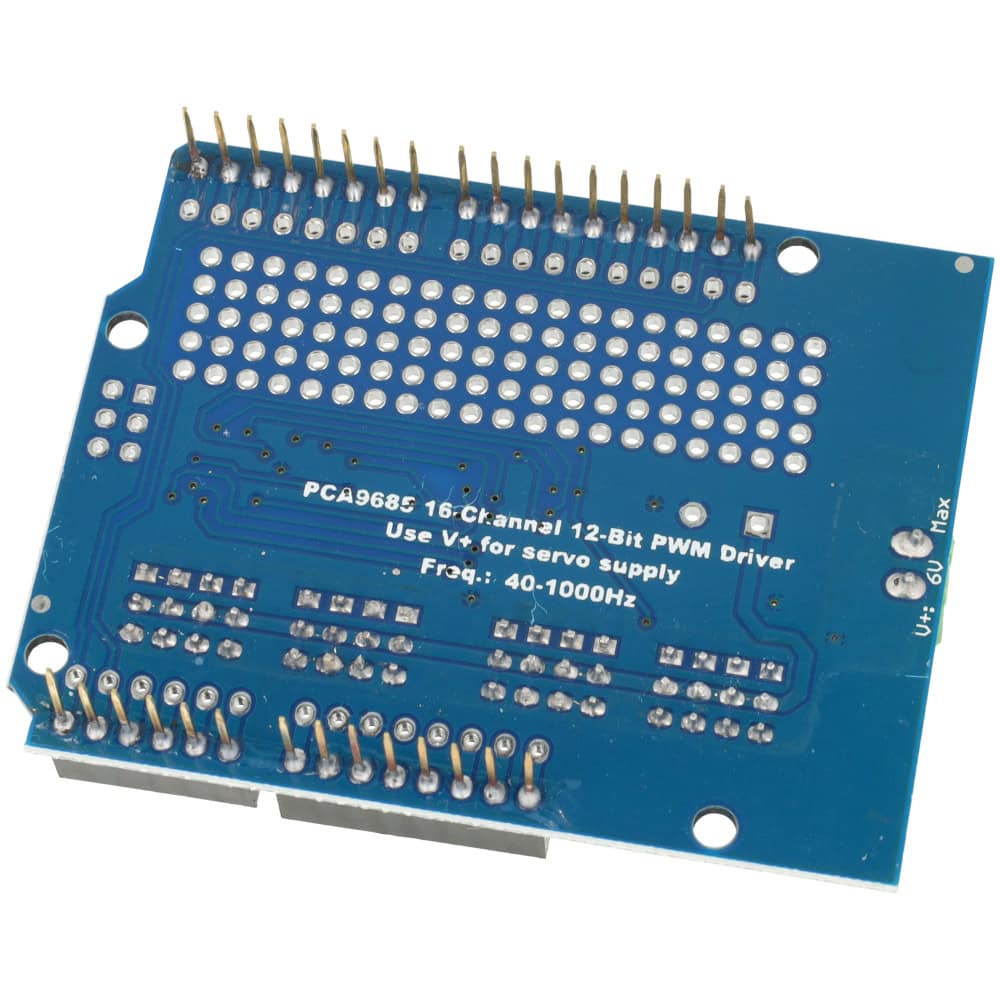

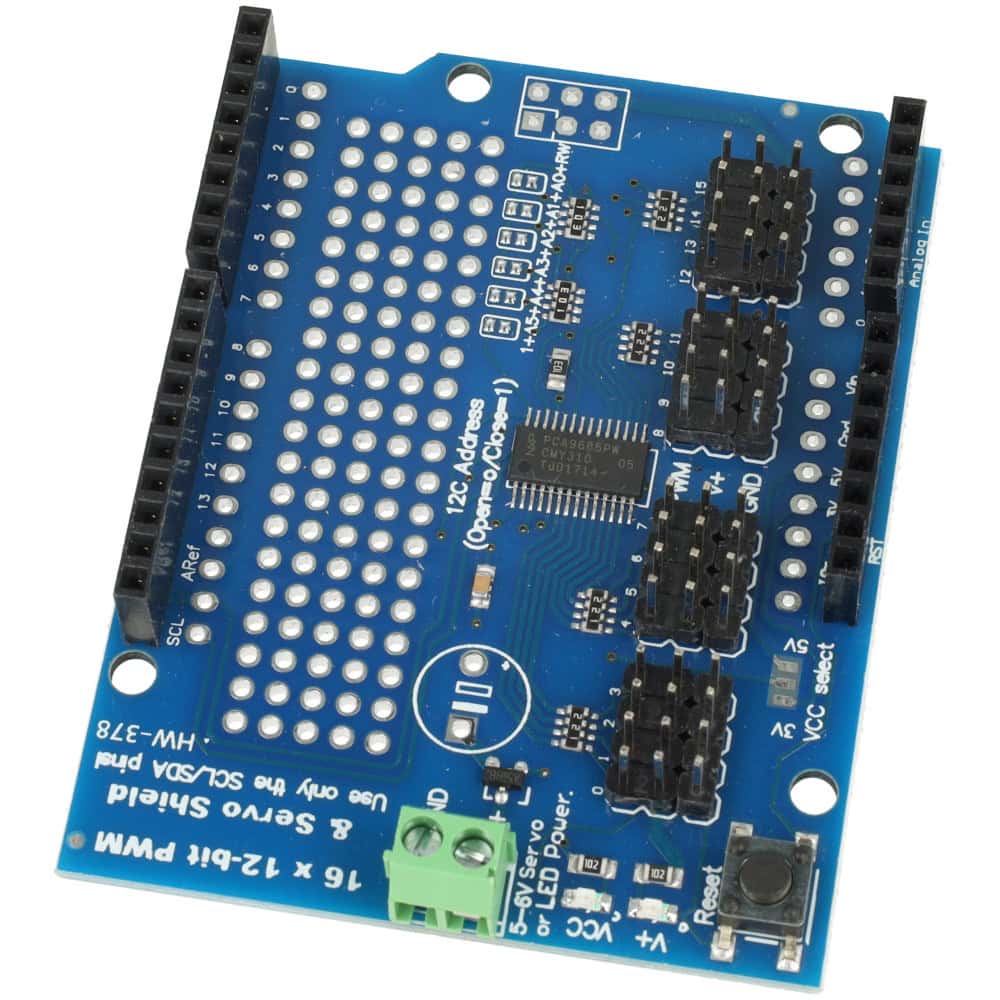

Nakładka z układem PCA9685 to wydajny sterownik PWM, umożliwiający niezależne sterowanie aż 16 kanałami o rozdzielczości 12-bitowej.
Komunikuje się przez interfejs I2C i doskonale nadaje się do obsługi serwomechanizmów, silników lub diod LED.
Posiada złącze śrubowe zasilania, wbudowane rezystory 220 Ω, diodę sygnalizacyjną oraz zabezpieczenie przed odwrotną polaryzacją.
Kompatybilny z Arduino Uno, STM32 Nucleo i innymi płytkami z tym samym układem wyprowadzeń ARDUINO® Uno V3 expansion connector.
Główne cechy produktu
🔢 16 niezależnych kanałów PWM
Steruj aż 16 serwomechanizmami lub diodami LED z jednego modułu idealny do projektów robotycznych i efektów świetlnych.
📶 Interfejs I²C z możliwością kaskadowania
Za pomocą tylko dwóch pinów można połączyć do 62 modułów aż do 992 kanałów PWM na jednej magistrali!
🔧 Zintegrowane rezystory i zabezpieczenia
Rezystory 220 Ω na wyjściach, zabezpieczenie przed odwrotną polaryzacją i dodatkowe pola lutownicze dla kondensatora stabilizującego.
⚡ Niezależne zasilanie serw
Złącze śrubowe do zasilania serwomechanizmów i silników napięciem do 6 V zapewnia odpowiednią wydajność prądową.
🧩 Kompatybilność z Arduino Uno i nie tylko
Pasuje do standardowego układu pinów Arduino Uno, STM32 Nucleo oraz płytek z tym układem wyprowadzeń – ARDUINO® Uno V3 expansion connector
🔍 Konfigurowalne wyjścia
Możliwość ustawienia typu wyjścia push-pull lub open-drain dla elastycznego sterowania urządzeniami.
Specyfikacja techniczna
- ⚙️ Układ sterownika: PCA9685
- 🔋 Napięcie zasilania: 3 ÷ 5 V
- ⚡ Zasilanie wyjść (silniki/serwa): do 6 V DC
- 🔢 Liczba kanałów: 16
- 📐 Rozdzielczość PWM: 12 bit
- ⏱️ Częstotliwość pracy: 40 ÷ 1000 Hz
- 🔗 Interfejs komunikacyjny: I²C
- 💡 Dioda LED zasilania: tak
- 🧲 Zworki adresowe I²C: tak, do 62 adresów
- 🔄 Rezystory na wyjściach: 220 Ω
- 🧰 Zabezpieczenie przed odwrotną polaryzacją: tak
- 🔩 Złącze zasilania: śrubowe ARK
- 🔧 Goldpiny: wlutowane, 4 grupy po 4 kanały
- 📏 Wymiary: 69 x 54 mm
- ⚖️ Waga: 19 g
Przydatne linki:
| Waga | 0,02 kg |
|---|---|
| Wymiary | 8 × 3 × 2 cm |
