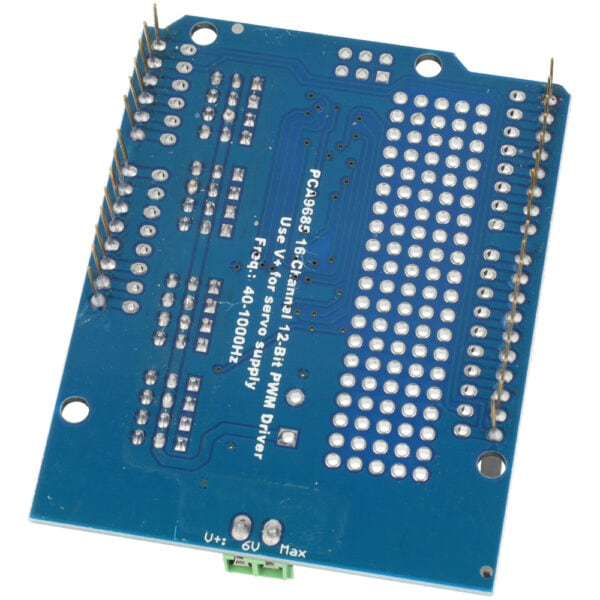

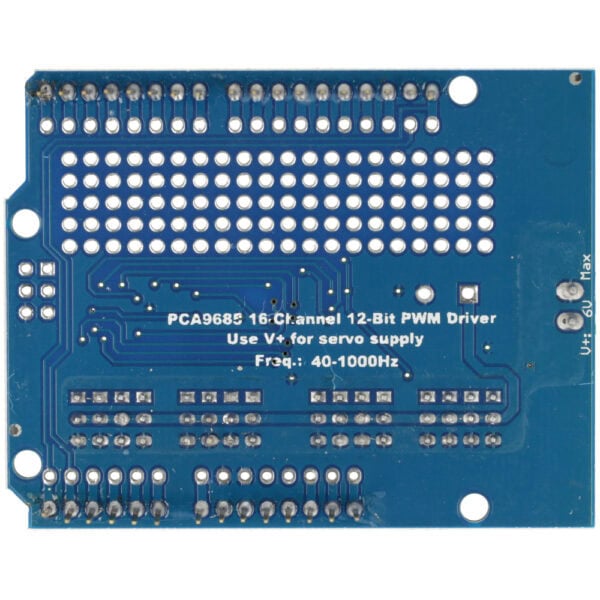

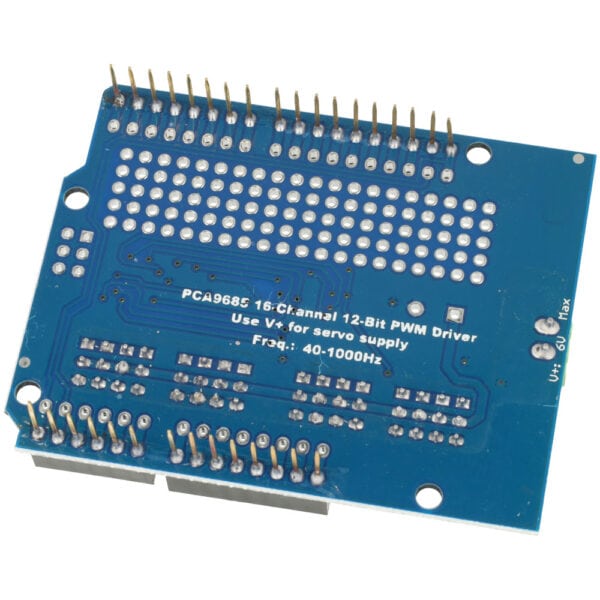

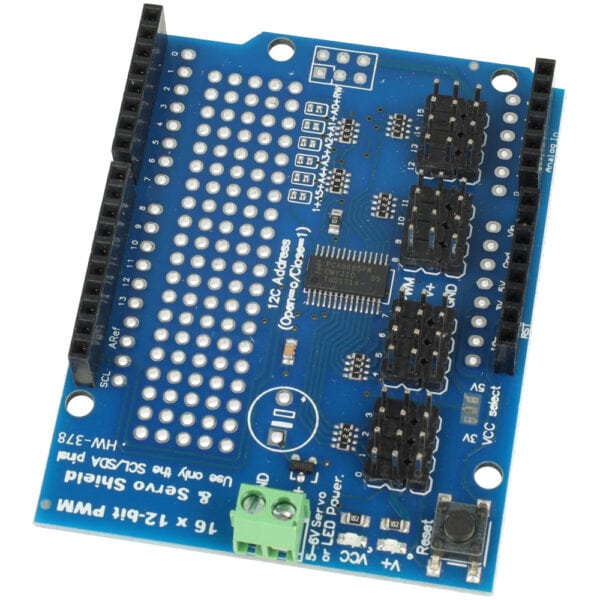

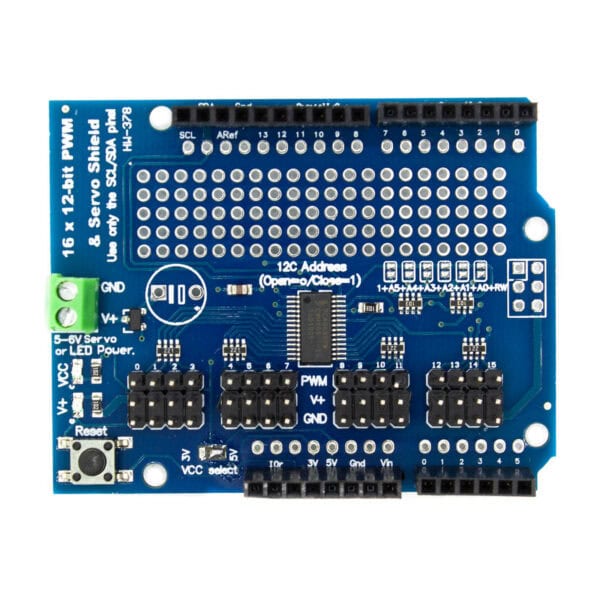

Servo shield PCA9685 16-kanałowy PWM

Nakładka/shield z układem PCA9685 potrafi obsłużyć do 16 kanałów PWM. Moduł dostosowany jest do pracy z serwami, lecz z łatwością można nim sterować również diodami.

Posiada oddzielne złącze dla zasilenia serw wysokim prądem. Układ PCA9685 zapewnia bardzo łatwe sterowanie poprzez interfejs I2C.

Więcej szczegółowych informacji znajdziesz na moim blogu

Shield posiada wbudowane rezystory 220 Ω, które są włączone szeregowo w obwody wyjść układu PCA9685. Dzięki temu można sterować diodami LED bezpośrednio z modułu.

Moduł jest kompatybilny ze złączem Arduino Uno. Pasuje również do płytek STM32 Nucleo oraz innych, które posiadają złącze zgodne z Arduino Uno.

• Układ: PCA9685
• Napięcie zasilania: 3-5 V
• Maksymalne napięcie silników: 6 V
• Liczba kanałów: 16
• Rozdzielczość każdego kanału: 12 bit
• Interfejs: I²C
• Częstotliwość pracy kanałów: 40÷1000 Hz
• Dioda LED sygnalizująca obecność zasilania
• Zworki wyboru adresu I²C
• Rozmiar modułu: 69 x 54 mm
• Goldpiny/złącza wlutowane w shield

Przydatne linki:

• Dokumentacja PCA9685
