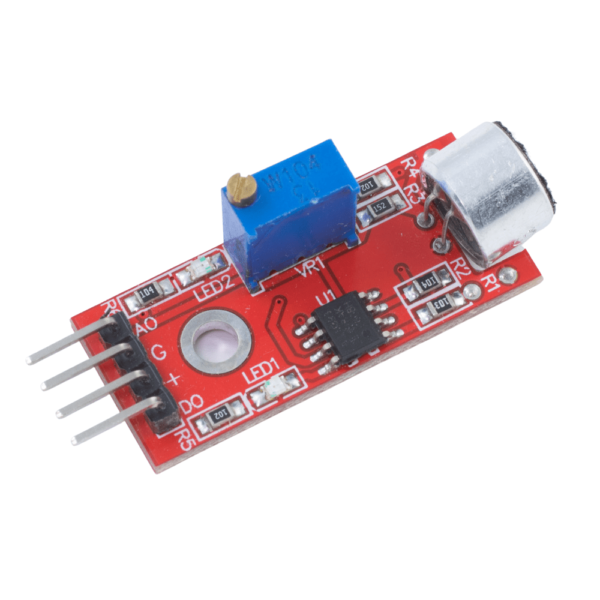

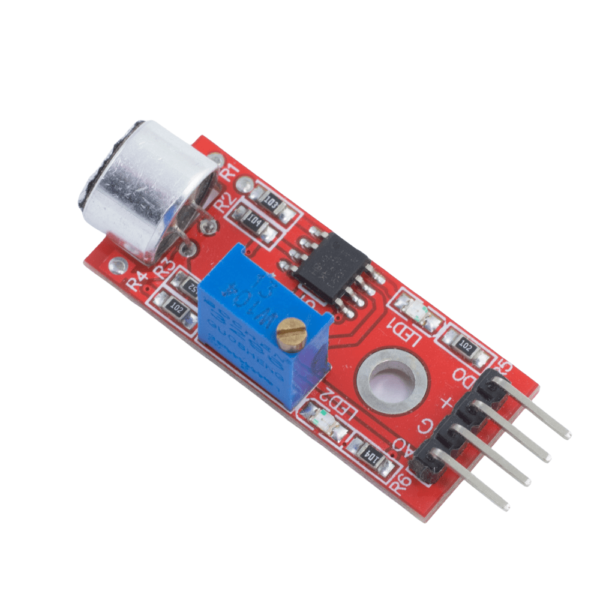

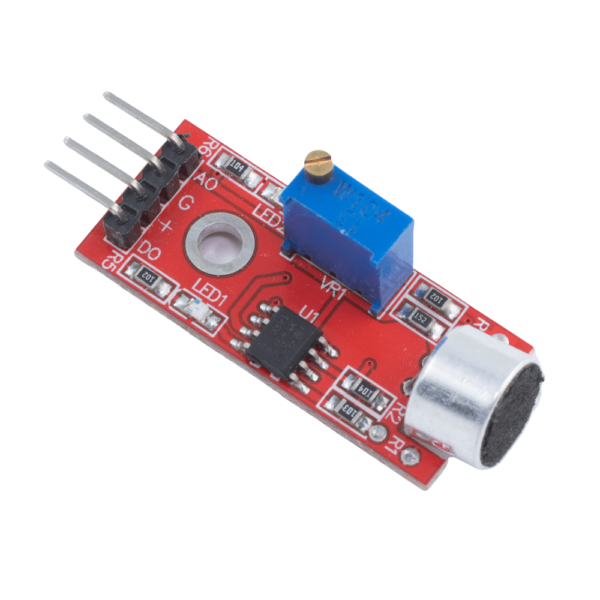

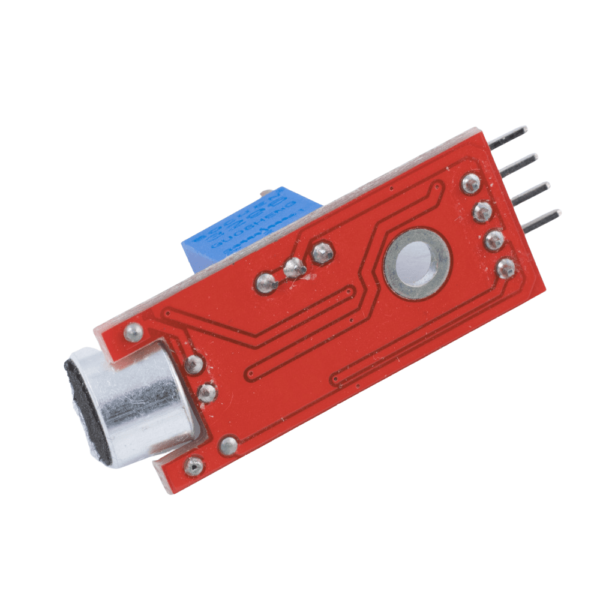

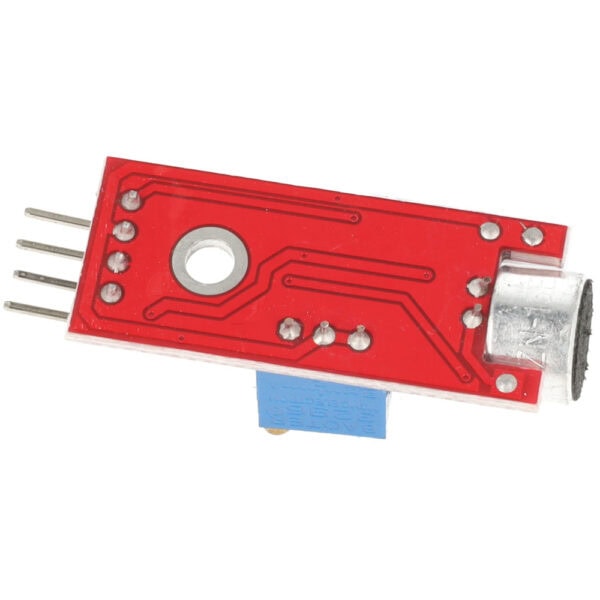

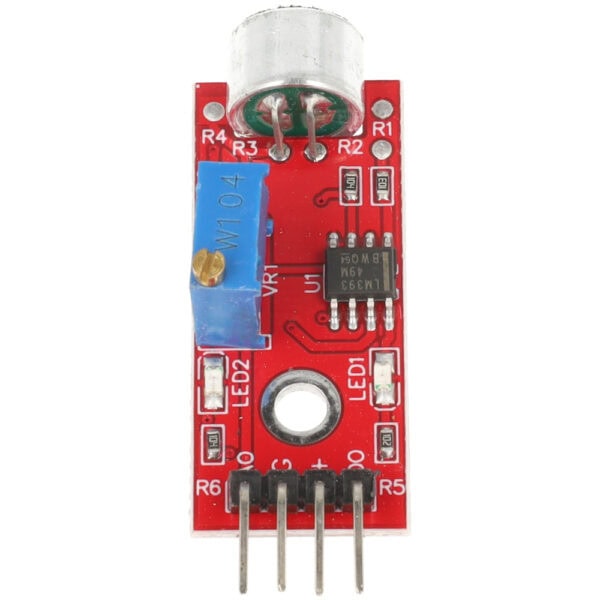

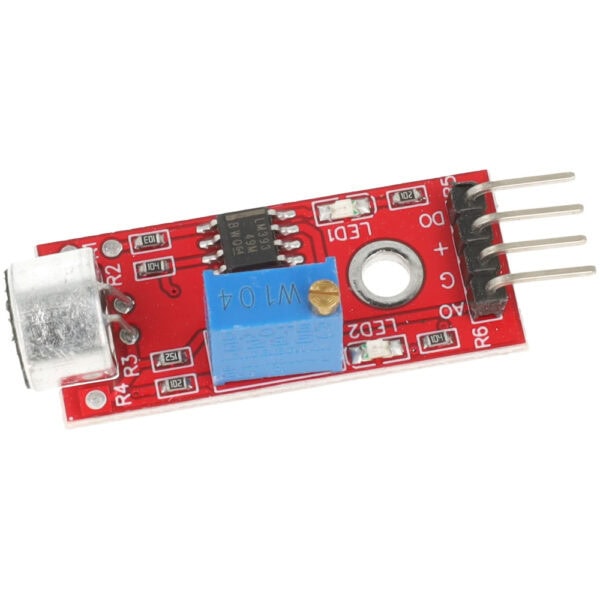

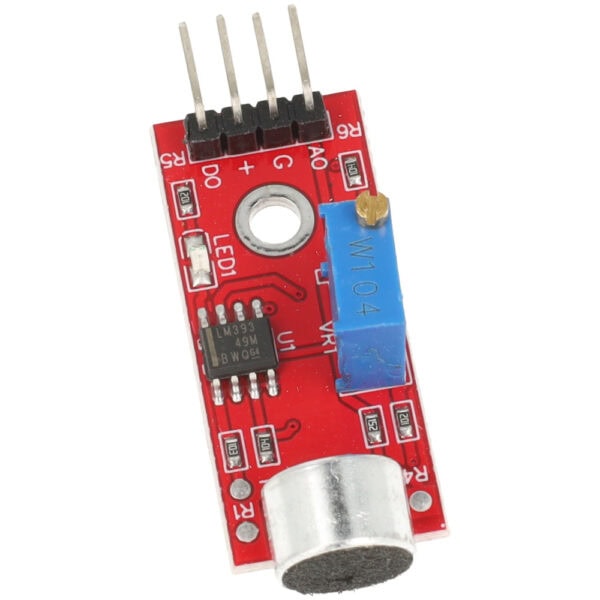

Mikrofon z czujnikiem dźwięku KY037

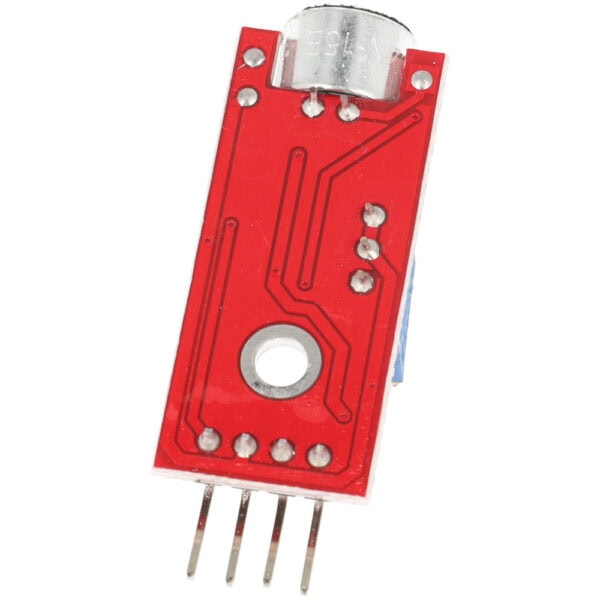

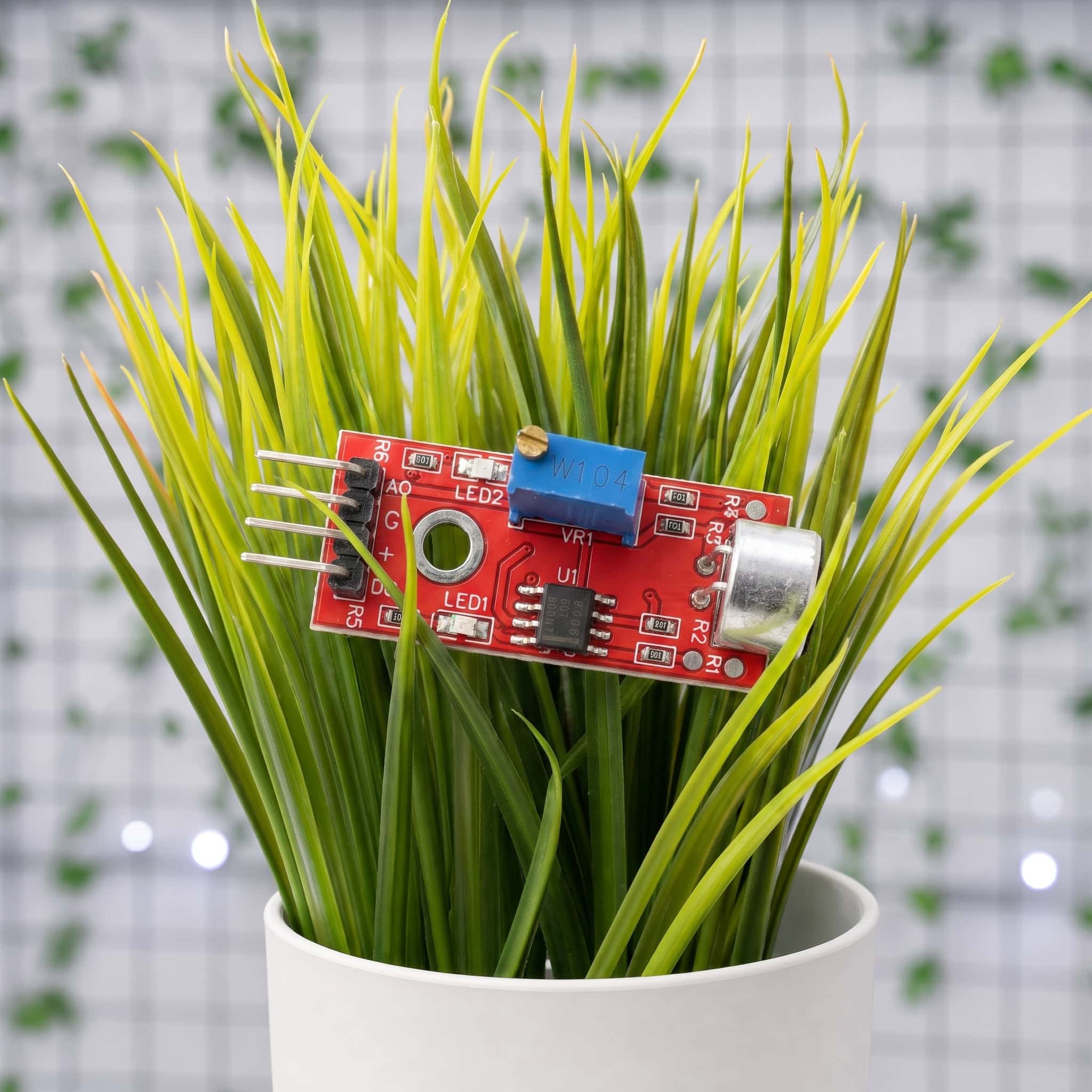

Moduł z mikrofonem pojemnościowym w układzie czujnika przekroczenia poziomu dźwięku.

Wzmacniacz operacyjny znajdujący się na module wykrywa przekroczenie zadanego poziomu hałasu. Poziom hałasu ustala się potencjometrem, który również jest na module.

Wykrycie przekroczenie ustawionego poziomu dźwięku sygnalizowane jest na wyjściowym pinie cyfrowym jako stan wysoki. Dzięki temu łatwo wykryjesz to zdarzenie na Arduino lub innej płytce deweloperskiej. O przekroczeniu progu poinformuje Cię również dioda LED.

Moduł ten umożliwia zbudowanie urządzenia reagującego na klaskanie. Kto by nie chciał włączać światła klaśnięciem?

Moduł posiada jeszcze jedno wyjście – analogowe. Jest to „surowe” wyjście z mikrofonu podniesione o składową stałą ustalaną potencjometrem. Możesz próbkować dźwięk z mikrofonu przez interfejs ADC. Później poddać analizie algorytmami DSP i wyciągnąć więcej cennych informacji jak np. widmo sygnału dźwiękowego (Eqalizer).

Parametry modułu mikrofonu z czujnikiem dźwięku KY037:

• Napięcie zasilania: 5V
• Wyjście cyfrowe – sygnalizacja przekroczenia ustalonego progu hałasu
• Wyjście analogowe – sygnał z mikrofounu
• Potencjometr do regulacji poziomu dźwięku
• Dioda LED sygnalizująca przekroczenie ustawionego hałasu
• Wymiary: 11.5 x 20 mm
