Przetwornica step-down XL4016 1,25-36V 8A DC-DC z woltomierzem
Przetwornica step-down XL4016 1,25-36V 8A DC-DC z woltomierzem
Przetwornica Step-Down prądu stałego (DC-DC) zbudowana na popularnym układzie XL4016. Napięcie wejściowe 5-40V. Napięcie wyjściowe 1,25-36V. Napięcie wyjściowe regulowane potencjometrem wieloobrotowym. Maksymalny prąd wyjściowy to 8A. Zabezpieczenie przed zwarciem i przegrzaniem. Wbudowany woltomierz napięcia wejściowego i wyjściowego. Duży, zamontowany radiator.
20,29 zł z VAT
Cena netto: 16,50 zł
49 w magazynie
Zdobądź 2029 Punktów za ten produkt.Korzyści
Dobierz dodatki
Płatność & Wysyłka
Przetwornica step-down XL4016 1,25-36V 8A DC-DC z woltomierzem
Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.
Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.
✅ Przetwornica posiada wbudowany woltomierz. Z jego pomocą precyzyjnie ustawisz wartość napięcia wyjściowego bez dodatkowego osprzętu.
Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4016 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.
Jest to przetwornica typu BUCK bez izolacji galwanicznej.
Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 40V.
✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.
✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 8A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.
Z przetwornicy można pobrać maksymalnie 250 W mocy.
Do modułu dołączony jest duży radiator, który schłodzi układ przy większym poborze prądu.

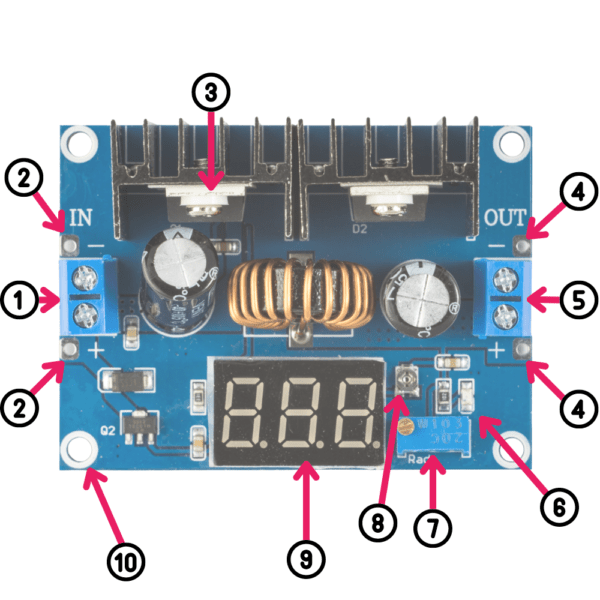

✅ Elementy modułu

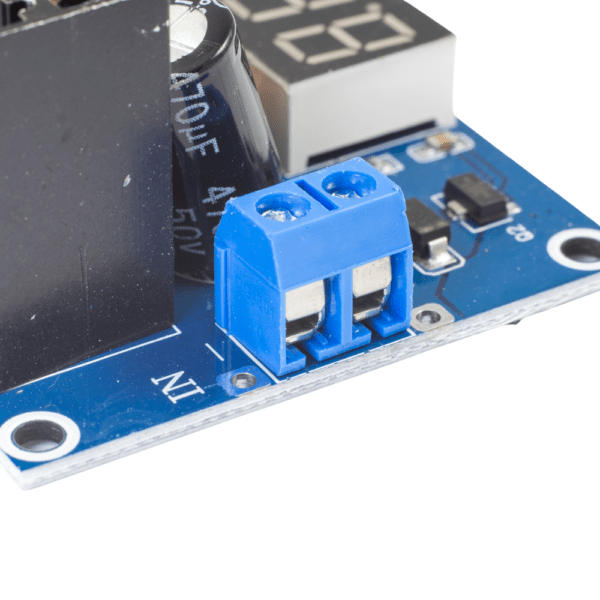

1️⃣ Złącze śrubowe napięcia wejściowego
2️⃣ Pady lutownicze napięcia wejściowego
3️⃣ Układ XL4016 z radiatorem
4️⃣ Pady lutownicze napięcia wyjściowego

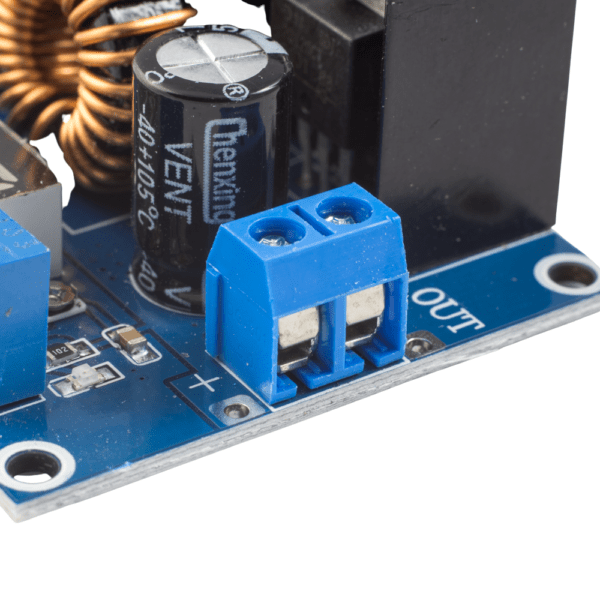

5️⃣ Złącze śrubowe napięcia wyjściowego
6️⃣ Dioda zasilania
7️⃣ Regulacja napięcia wyjściowego
8️⃣ Kalibracja wskazań woltomierza
9️⃣ Wyświetlacz LED
1️⃣0️⃣ Otworzy montażowe (4 szt. – w każdym z rogów modułu)
✅ Parametry Przetwornicy step-down XL4016 1,25-36V 8A DC-DC z woltomierzem
- Typ przetwornicy: Step-down, obniżająca napięcie
- Napięcie wejściowe: 5 – 40 V
- Napięcie wyjściowe: 1,25 – 36 V (regulowane)
- Układ przetwornicy: XL4016
- Prąd wyjściowy: 0 – 5 A
- Prąd wyjściowy maksymalny: 8 A (z radiatorem, w zestawie)
- Maksymalna moc wyjściowa: 250 W
- Dioda LED zasilania
- Zabezpieczenie przed odwrotną polaryzacją.
- Wydajność: Max 95%
- Częstotliwość: 180 kHz
- Wbudowany woltomierz do pomiaru napięcia wyjściowego
- Temperatura pracy: -40 ÷ 85 °C
- Otwory montażowe
- Wymiary: 60 x 37 mm
- W zestawie: przetwornica, radiator
✅ Przydatne linki
❗ Uwaga ❗
- Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
- Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
- Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
- Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
