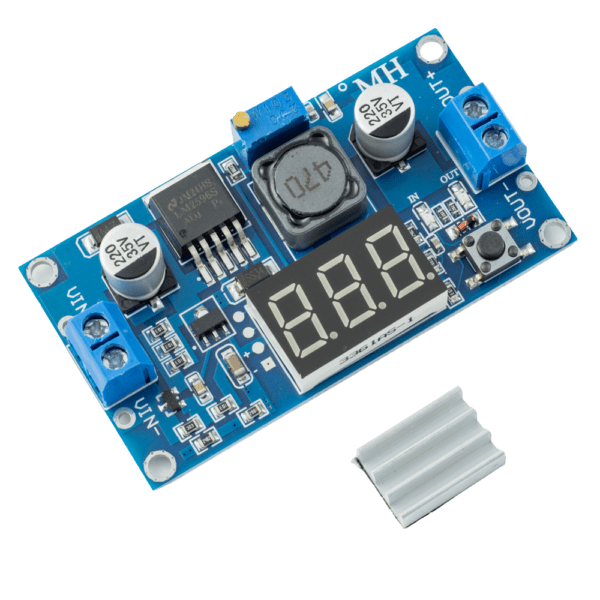

Przetwornica step-down LM2596 3A DC-DC z Woltomierzem

Przetwornica step-down LM2596 3A DC-DC z Woltomierzem

13,97  z VAT

Cena netto: 11,36

93 w magazynie

Zdobądź 1397 Punktów za ten produkt.

Przetwornica prądu stałego (DC-DC) zbudowana na popularnym układzie LM2596S. Napięcie wejściowe 7-35V. Napięcie wyjściowe 2-30V. Napięcie i natężenie prądu wyjściowego regulowane potencjometrem wieloobrotowym. Maksymalny prąd wyjściowy to 3A.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Przetwornica step-down LM2596 3A DC-DC z Woltomierzem

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

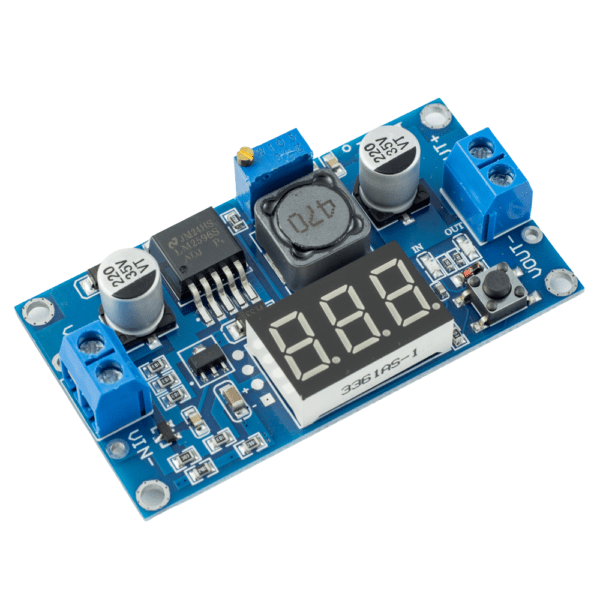

Przetwornica z tej oferty jest wyposażona w woltomierz z wyświetlaczem LED. Dzięki niemu precyzyjnie ustawisz odpowiednie napięcie na wyjściu przetwornicy. Wyświetlacz wskazuje z dokładnością do 0,1V.

Wyświetlacz jest jasny i czytelny.

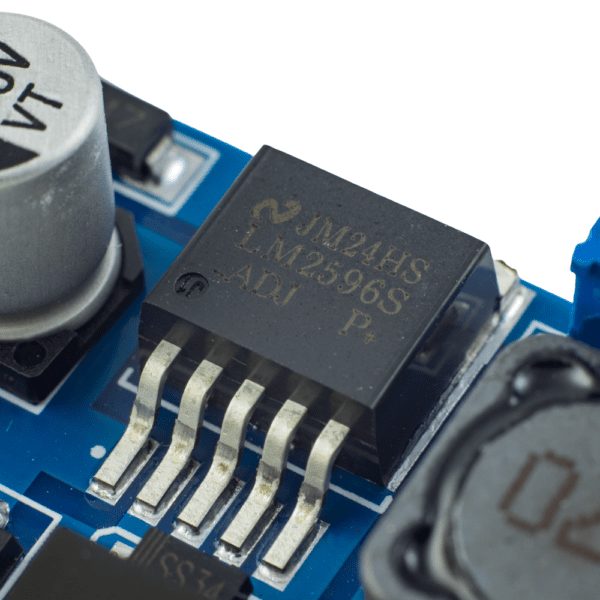

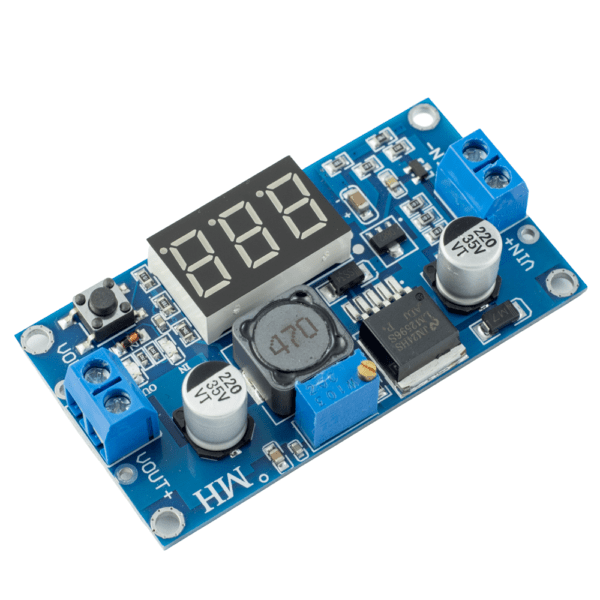

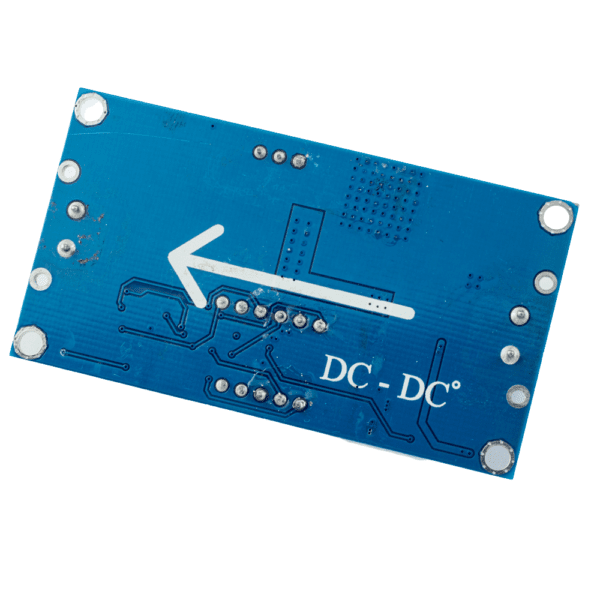

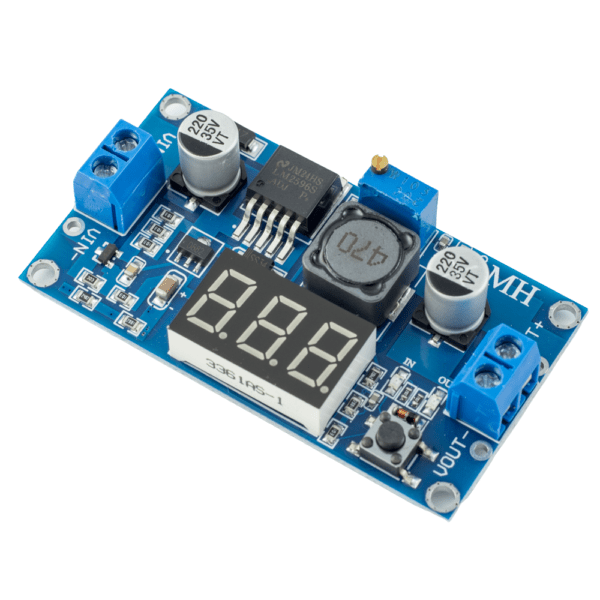

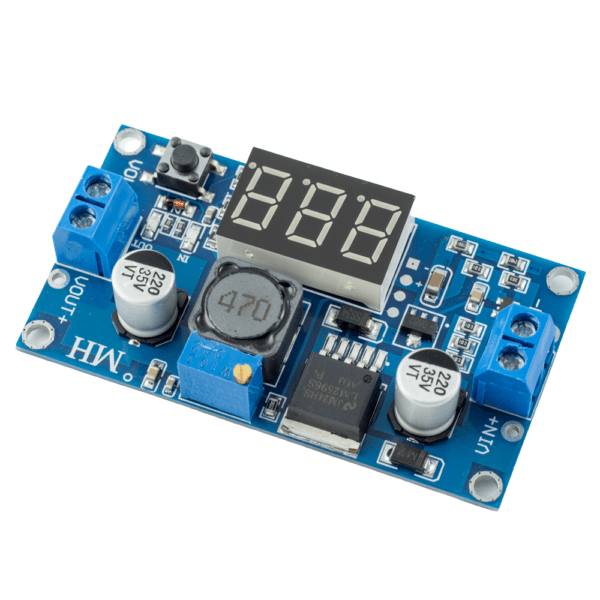

Przetwornica step-down zbudowana jest na znanym układzie LM2596S to jeden z ciekawszych wyborów.

Układ LM296S jest jednym z najpopularniejszych układów przetwornic na rynku. Jest bardzo skuteczny, bo jego wydajność to 92%. Częstotliwość przełączania, jaką stosuje, to 150 kHZ.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 3,5V aż do 35V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 3,5V do 30V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł LM2596 jest dosyć wydajny. Może dostarczyć maksymalnie aż 3A prądu (potrzebny radiator). Do pracy ciągłej prąd ten jest na poziomie 2A.

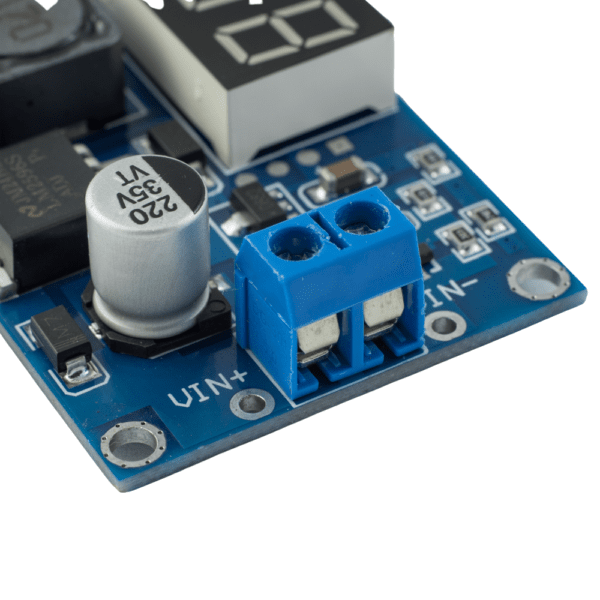

Podłączenie przewodów do przetwornicy możliwe jest na dwa sposoby:

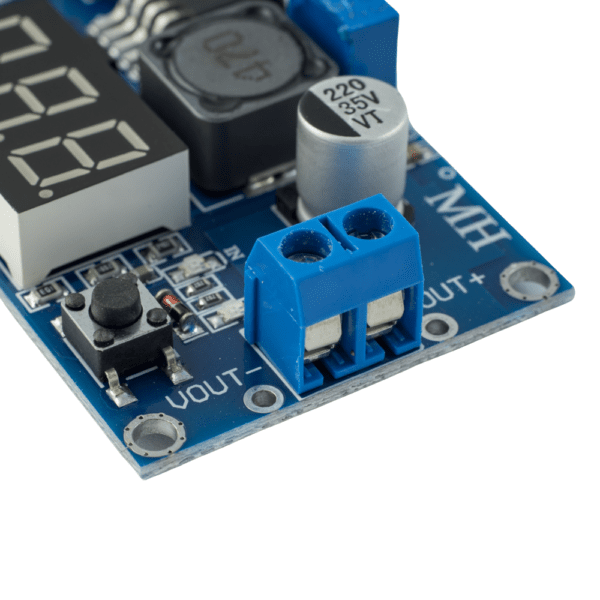

1️⃣ Mocne złącza śrubowe
2️⃣ Pady lutownicze

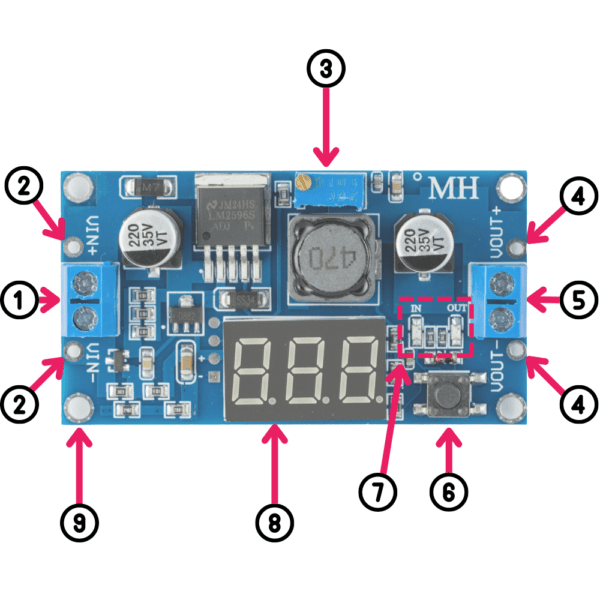

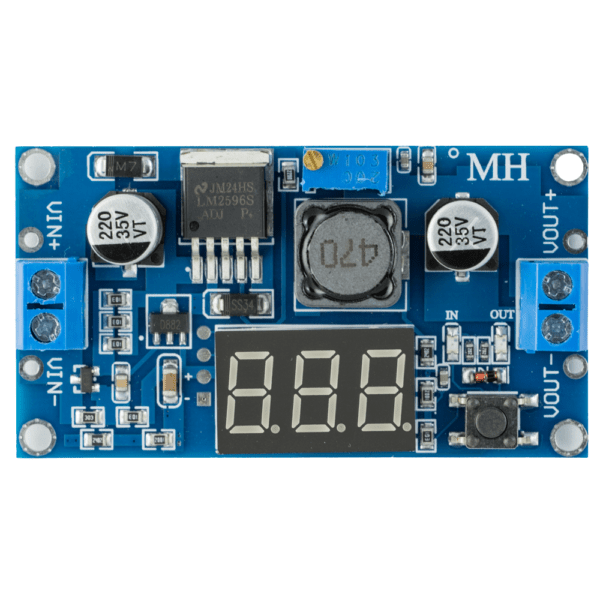

✅ Elementy modułu

1️⃣ Złącze śrubowe napięcia wejściowego
2️⃣ Pady lutownicze napięcia wejściowego
3️⃣ Regulacja napięcia wyjściowego
4️⃣ Pady lutownicze napięcia wyjściowego
5️⃣ Złącze śrubowe napięcia wyjściowego
6️⃣ Przycisk zmiany mierzonego napięcia (wejście/wyjście)
7️⃣ Dioda sygnalizująca mierzone napięcie (wejściowe/wyjściowe)
8️⃣ Wyświetlacz woltomierza
9️⃣ Otworzy montażowe (4 szt. – w każdym z rogów modułu)

✅ Parametry Przetwornicy step-down LM2596 3A DC-DC z Woltomierzem

  • Napięcie wejściowe: 3,5-35 V
  • Napięcie wyjściowe: 3,5-35 V (regulowane)
  • Kolor wyświetlacza:
  • Układ przetwornicy: LM2596S
  • Prąd wyjściowy stały: 2A
  • Prąd wyjściowy maksymalny: 3A (z radiatorem)
  • Do mocy pobieranej ponad 15 W, radiator jest obowiązkowy (nie jest dołączony do zestawu)
  • Wydajność: Max 92%
  • Częstotliwość: 150 kHz
  • Temperatura pracy: -40÷85 °C (przy mocy 10 W)
  • Waga: g
  • Otwory montażowe
  • W zestawie: Przetwornica, radiator
  • Rozmiar: 66 x 37 x 16 mm

✅ Pzydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
