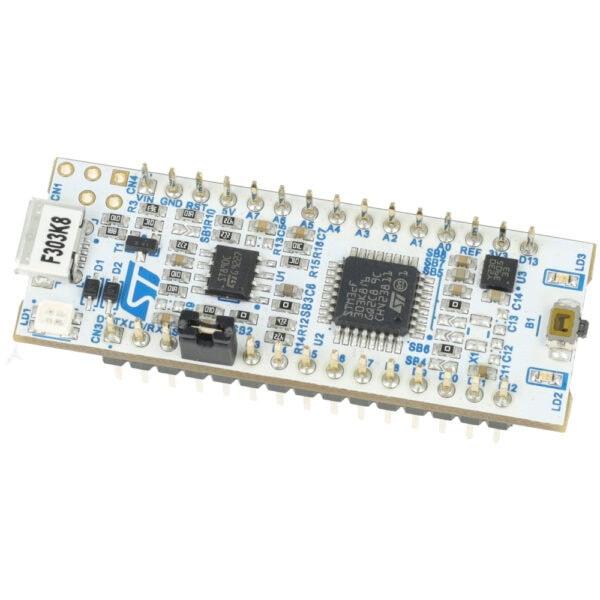

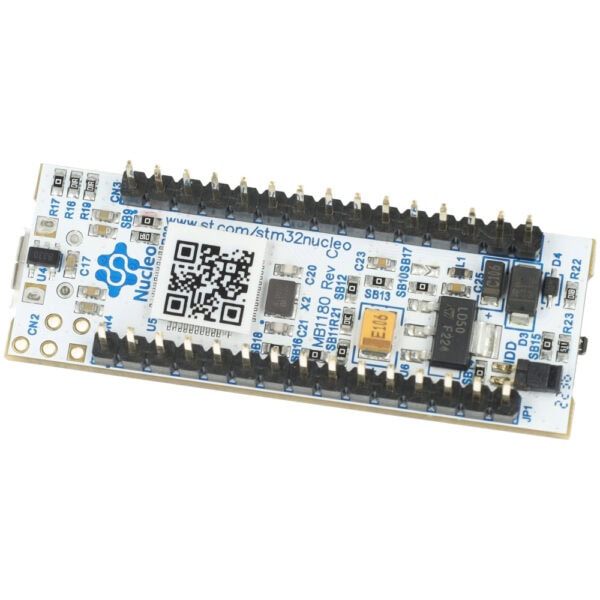

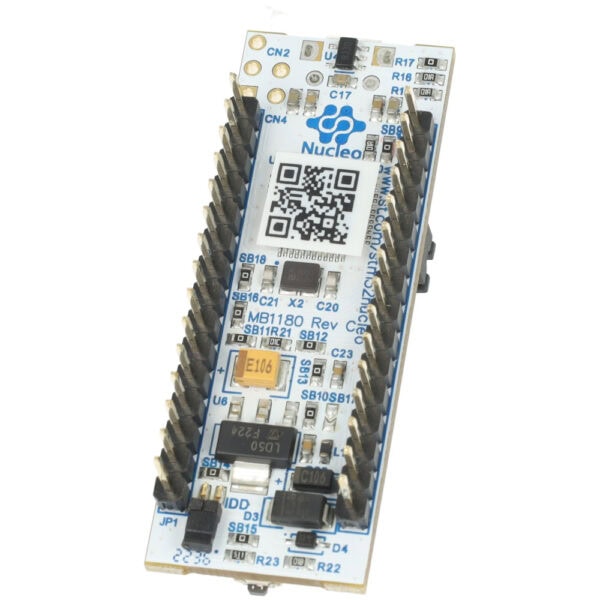

NUCLEO-F303K8

62,32

  • Mikrokontroler STM32F303K8T6
  • Wbudowany programator / debugger ST-Link V2
  • Trzy diody LED
  • Złącze zgodne z Arduino Nano
  • Płytka zgodna z ARM mbed

Na stanie

Opis

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

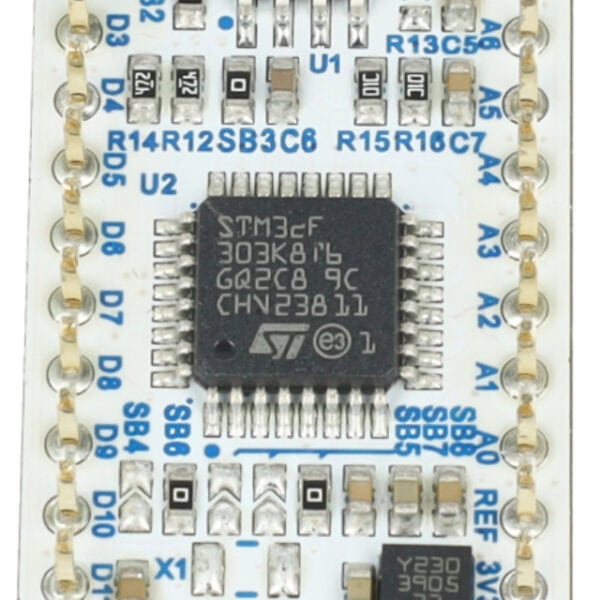

  • Mikrokontroler STM32F303K8T6
    • Rdzeń: Cortex®-M4 z FPU
    • Maksymalne taktowanie: 72 MHz
    • Pamięć Flash: 64 kB
    • Pamięć SRAM: 12 kB + 4 kB CCM RAM
    • DMA: 7 kanałów
    • Interfejsy
      • 1 x I²C
      • 1 x SPI
      • 2 x USART
      • 1 x CAN
      • 14 x Kanały pojemnościowe
    • 2 x ADC 12 bit, 9 kanałów
    • 1 x DAC 12bit, 3 kanały
    • 2 x Komparator analogowy
    • 1 x Wzmacniacz operacyjny
    • Timery
      • 1 x 32 bit (4  kanały)
      • 2 x 16 bit (4  kanały)
      • 1 x 16 bit (2 kanały)
      • 2 x 16 bit (1 kanał)
      • 1 x RTC
      • 1 x SysTick
      • 2 x Watchdog
    • CRC

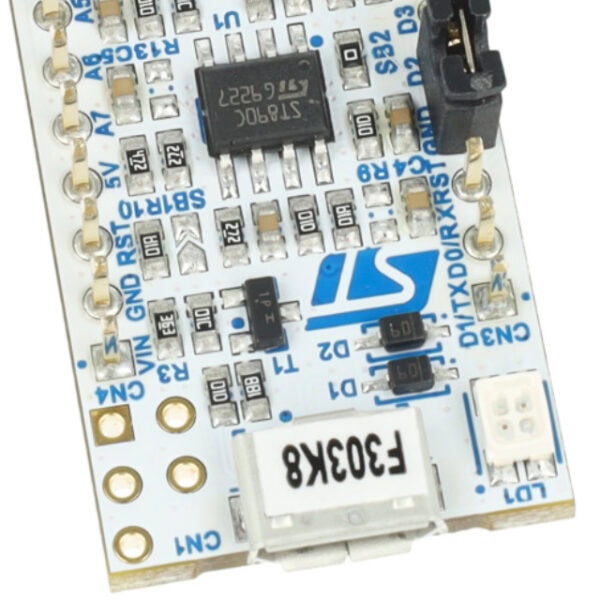

  • Wbudowany programator / debugger ST-Link V2
    • Złącze micro USB
    • Możliwość pracy jako oddzielny programator z wyjściem SWD
  • Zasilanie
    • Z micro USB
    • Z zewnętrznego źródła zasilania 5 lub 3,3 V
  • Trzy diody LED
    • Komunikacja USB
    • Zasilanie
    • Dioda użytkownika
  • Przycisk Reset
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Złącze zgodne z Arduino Nano
  • Płytka zgodna z ARM mbed
