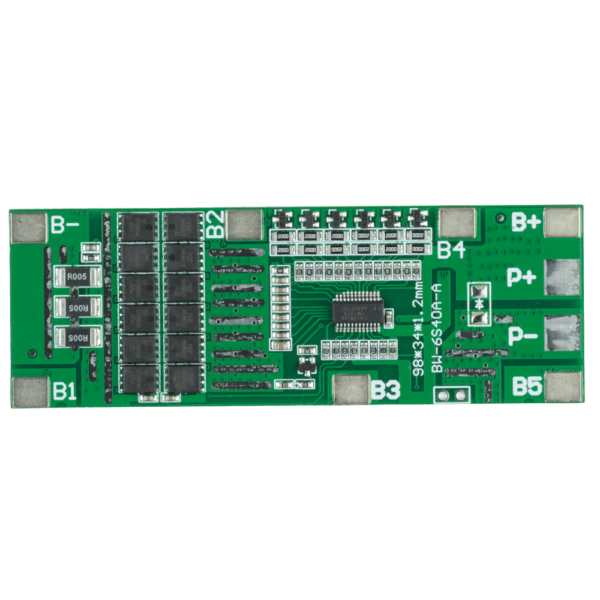

BMS 6S 40A do akumulatorów Li-Ion

Moduł BMS, zabezpieczenia akumulatorów Li-Ion w popularnych rozmiarze 18650 lub podobnych.

Obsługa 6 ogniw o łącznym napięciu znamionowym 21,6V – 25,2V (3,6V – 4,2V na ogniwo) z zabezpieczeniami i balanserem.

BMS nada się do wszelkich urządzeń zasilanych z baterii 24V takich jak:

• E-bike
• Hulajnogi elektryczne
• Deski elektryczne
• Małe pojazdy elektryczne

Parametry modułu BMS 6S 40A:

• Ilość obsługiwanych ogniw: 6
• Maksymalny prąd ciągły rozładowania: 40 A
• Chwilowy prąd maksymalny rozładowania: 70 A
• Funkcja balansera napięcia
  • Napięcie aktywowania balansera: 4,125 V
  • Prąd wyrównujący: ~40 mA
• Maksymalny prąd ładowania akumulatorów: 40 A
• Zalecane napięcie ładowania: 25,5V
• Zabezpieczenie przeciążeniowe
  • Prąd zabezpieczenia: 75 ±5 A
  • Wykrywany spadek napięcia przy przeciążeniu: 100 mV
  • Czas zadziałania zabezpieczenia przeciążeniowego: 1 ±0,3 s
  • Resetowanie zabezpieczenia przeciążeniowego: Odłączenie obciążenia
• Zabezpieczenie przeciwzwarciowe
  • Warunek zadziałania: zwarcie obciążenia
  • Czas zadziałania zabezpieczenia przeciwzwarciowego: 250 uS
  • Resetowanie zabezpieczenia przeciążeniowego: Odłączenie obciążenia
• Zabezpieczenie przed przeładowaniem
  • Napięcie zabezpieczenia: 4,25 ±0,025 V
  • Napięcie resetujące zabezpieczenie: 4,11 ± 0,05 V
  • Czas wykrycia przeładowania: 1,0 ±0,5 s
• Zabezpieczenie przed nadmiernym rozładowaniem
  • Napięcie zabezpieczenia: 2,7 ±0,1 V
  • Napięcie resetujące zabezpieczenie: 3,0 ±0,1 V
  • Czas wykrycia rozładowania: 1,0 ±0,5 s
• Prąd spoczynkowy: <4 µA
• Prąd pracy: < 40 µA
• Temperatura pracy: -30 ÷ +80 °C
• Wymiary: 88 x 34 x 8 mm

Zastosowanie

Moduł BMS 6S 40A może być stosowany do przerabiania narzędzi akumulatorowych. Często narzędzia takie mają akumulatory w technologii Ni-Cd, a nowe baterie są bardzo drogie.

Przeróbka takiego akumulatora wkrętarki na Li-Ion będzie nie dość, że tańsza, to jeszcze do dyspozycji będziesz miał akumulator w lepszej technologii i o lepszej wydajności.

Oprócz narzędzi możesz użyć go do zbudowania własnych banków energii lub innych zastosowań, gdzie bateria składa się z szeregowo połączonych akumulatorów Li-Ion.

Możesz budować większe baterie łącząc ogniwa równolegle. Zwiększysz tym sposobem pojemność całej baterii oraz maksymalny prąd, jaki możesz z niej uzyskać.

Napięcie pakietu 6S (24V) pozwala na zasilenie małych urządzeń transportu osobistego takich jak e-bike, hulajnogi, wózki inwalidzkie, deskorolki.

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna).
