Moduł zasilania do płytki stykowej 5V i 3,3V dla Twoich prototypów
Moduł zasilania do płytki stykowej 5V i 3,3V dla Twoich prototypów
Płytka stykowa to podstawowe narzędzie każdego elektronika do budowania układów bez lutowania. Jednak do działania nawet najprostszy prototyp potrzebuje zasilania zwykle stabilnego napięcia 5 V lub 3,3 V. Oczywiście można zasilać układy bezpośrednio z baterii, zasilacza laboratoryjnego lub przez wbudowany regulator na płytce mikrokontrolera, ale nie zawsze jest to wygodne czy bezpieczne. Z pomocą przychodzi moduł zasilania do płytki stykowej MB102. Mała płytka, która dostarcza na breadboard od razu odpowiednie napięcia zasilające, upraszczając pracę z prototypami.

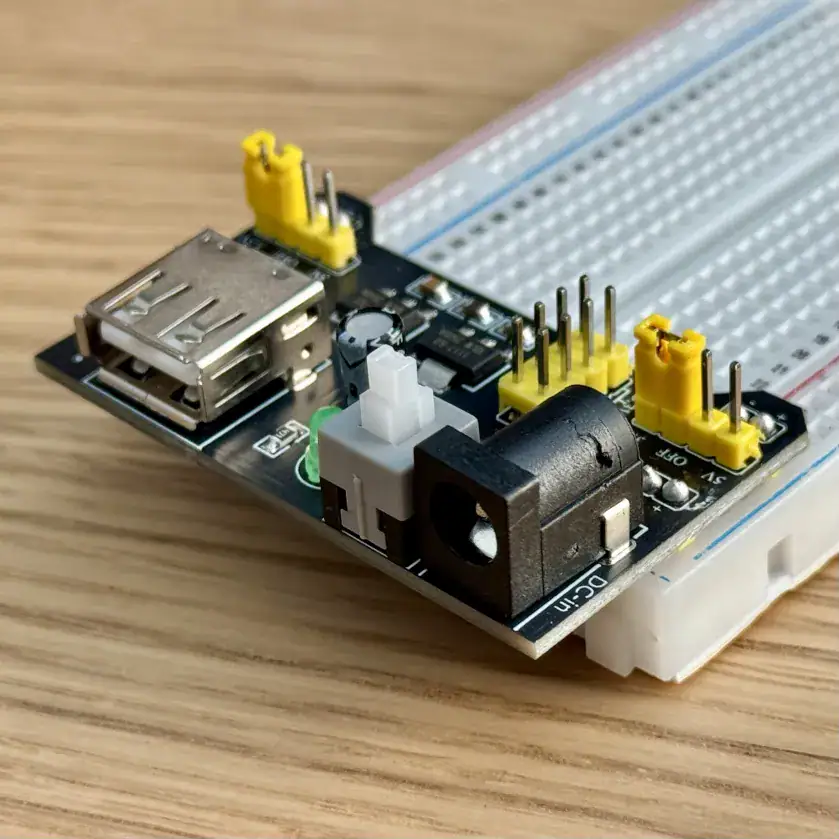

Moduł zasilania MB102 to niewielki adapter montowany bezpośrednio na szynach zasilających płytki stykowej. Pozwala on łatwo doprowadzić stabilizowane napięcie 5 V lub 3,3 V do obu stron breadboardu. Innymi słowy, eliminuje potrzebę budowania własnych układów zasilacza na płytce wystarczy podłączyć źródło zasilania do modułu, a ten zasili nam wszystkie komponenty na planszy. Dzięki temu możemy zasilać projekt z niezależnego źródła np. zasilacza sieciowego zamiast obciążać regulator na płytce mikrokontrolera. Jest to bardzo wygodne rozwiązanie podczas prototypowania umożliwia łatwe podłączenie zasilania bez ryzyka nadmiernego obciążenia portu USB komputera czy stabilizatora Arduino.
Typowy moduł MB102 zawiera wbudowane stabilizatory 5 V oraz 3,3 V o wydajności rzędu 700 mA każdy. Zasilany jest z zewnętrznego źródła napięciem stałym 7–10 V podłączanym poprzez standardowy wtyk DC 5,5×2,1 mm. Takie wejściowe napięcie może pochodzić np. z zasilacza sieciowego, uniwersalnego zasilacza wtyczkowego lub baterii 9 V. Linie zasilające płytki stykowej (po obu jej stronach) są z kolei zasilane z modułu – co ważne, każda strona może mieć inne napięcie 5 V lub 3,3 V, wybierane przy pomocy zworki. Możemy więc zasilać jedną szynę 5 V, a drugą 3,3 V jednocześnie, jeśli nasz projekt tego wymaga albo ustawić jednakowe napięcie po obu stronach. Za pomocą dodatkowych goldpinów na modułe można też bezpośrednio pobrać z niego 5 V lub 3,3 V do zasilania innych obwodów.
Moduł MB102 jest ponadto wyposażony w włącznik/wyłącznik zasilania. To prosty przełącznik , który umożliwia jednym ruchem odcięcie dopływu energii do całego prototypu. Takie odłączenie zasilania bywa niezwykle istotne, gdy zauważymy, że coś poszło nie tak zamiast gorączkowo wyrywać przewody, wystarczy nacisnąć przycisk i przerwać zasilanie, co może zapobiec uszkodzeniom układu. Dodatkowo na płytce znajduje się dioda LED sygnalizacyjna informująca o obecności napięcia dzięki temu jednym rzutem oka widzimy, czy zasilanie jest załączone.
Wiele modułów MB102 oferuje także gniazda USB ułatwiające zasilanie. W zależności od wersji może to być gniazdo mini-USB do doprowadzenia zasilania 5 V z portu komputera lub ładowarki USB, bądź gniazdo USB typu A pracujące jako wyjście 5 V. Ten drugi wariant pozwala zasilić z modułu inne urządzenie – na przykład podłączyć niewielką płytkę Arduino bezpośrednio do modułu, tak jak do zwykłego portu USB 5 V. Należy przy tym pamiętać, że port USB typu A w standardowym module MB102 jest zazwyczaj wyjściem dostarczającym 5 V z modułu, a nie wejściem zasilania modułu nie należy zasilać przez to gniazdo. Jeśli chcemy zasilać moduł przez USB, należy wybrać wersję z wejściem mini USB.
Dostępne warianty modułu MB102
Na rynku spotkać można kilka odmian modułu zasilającego do płytek stykowych. W naszej ofercie posiadamy trzy modele takiego zasilacza: standardowy moduł MB102 3,3V/5V dostępny w dwóch wariantach konstrukcyjnych oraz wersję miniaturową MB102 z portem mini USB. Wszystkie one działają na podobnej zasadzie i zapewniają zbliżone parametry różnią się głównie układem złącz i detalami wykonania. Wersja miniaturowa charakteryzuje się mniejszymi wymiarami oraz możliwością zasilania przez gniazdo USB np. z powerbanku lub komputera, co bywa bardzo praktyczne w terenie lub gdy nie dysponujemy zasilaczem sieciowym. Standardowe moduły MB102 z kolei wyposażone są w klasyczne gniazdo DC oraz włącznik; posiadają też często wyjście USB typu A, które umożliwia wygodne zasilanie dodatkowych modułów 5 V.
Podsumowanie
Niezależnie od wybranej wersji, moduł zasilania MB102 to przydatne akcesorium, które znacznie ułatwia pracę z układami na płytce stykowej. Za niewielką cenę otrzymujemy uniwersalny zasilacz dedykowany do prototypów bez lutowania często wręcz niezastąpiony w warsztacie hobbysty elektronika. Dzięki niemu możemy skupić się na budowie i testowaniu naszego projektu, nie martwiąc się o kwestie zasilania. Warto rozważyć dodanie takiego modułu do swojego zestawu narzędzi prototypowych, aby przyspieszyć i uprościć kolejne eksperymenty z elektroniką.
