Moduł zasilania do płytek stykowych MB102 miniaturowa – 3,3V 5V

Moduł zasilania do płytek stykowych MB102 miniaturowa – 3,3V 5V

4,97  z VAT

Cena netto: 4,04

Brak w magazynie

Powiadom mnie gdy będzie dostępny

Uniwersalny moduł zasilania do płytek stykowych MB102. Pasuje do płytek stykowych z oddzielnymi szynami zasilania. Doprowadza napięcia 3,3V lub 5V. Wybór napięć poprzez wygodne zworki. Zasilanie z microUSB lub z zewnętrznego z zasilacza DC 6,5-12V.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Moduł zasilania do płytek stykowych MB102 miniaturowa – 3,3V 5V

Uniwersalny moduł zasilania do płytek stykowych, dzięki któremu w łatwy sposób doprowadzisz zasilanie do prototypowanego układu.

Pasuje do płytek stykowych, które mają wydzielone linie zasilające na dwóch równoległych krawędziach.

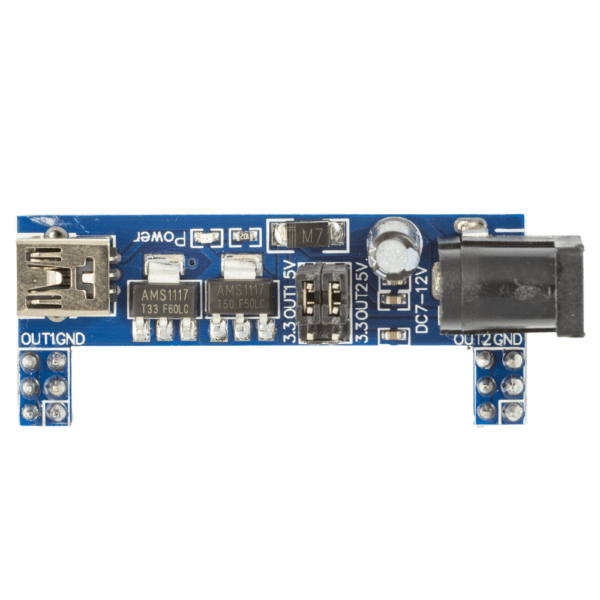

Moduł posiada dwa liniowe stabilizatory napięcia LM1117. Jeden dostarcza napięcie 5V, drugi 3,3V. Wydajność prądowa każdego ze stabilizatora to około 700mA. Wystarczy to do zasilenia sporego układu.

Do modułu należy dostarczyć zasilanie o stałym napięciu w zaskresie 6,5V – 12V poprzez wtyk DC (5,5mm x 2,1mm).

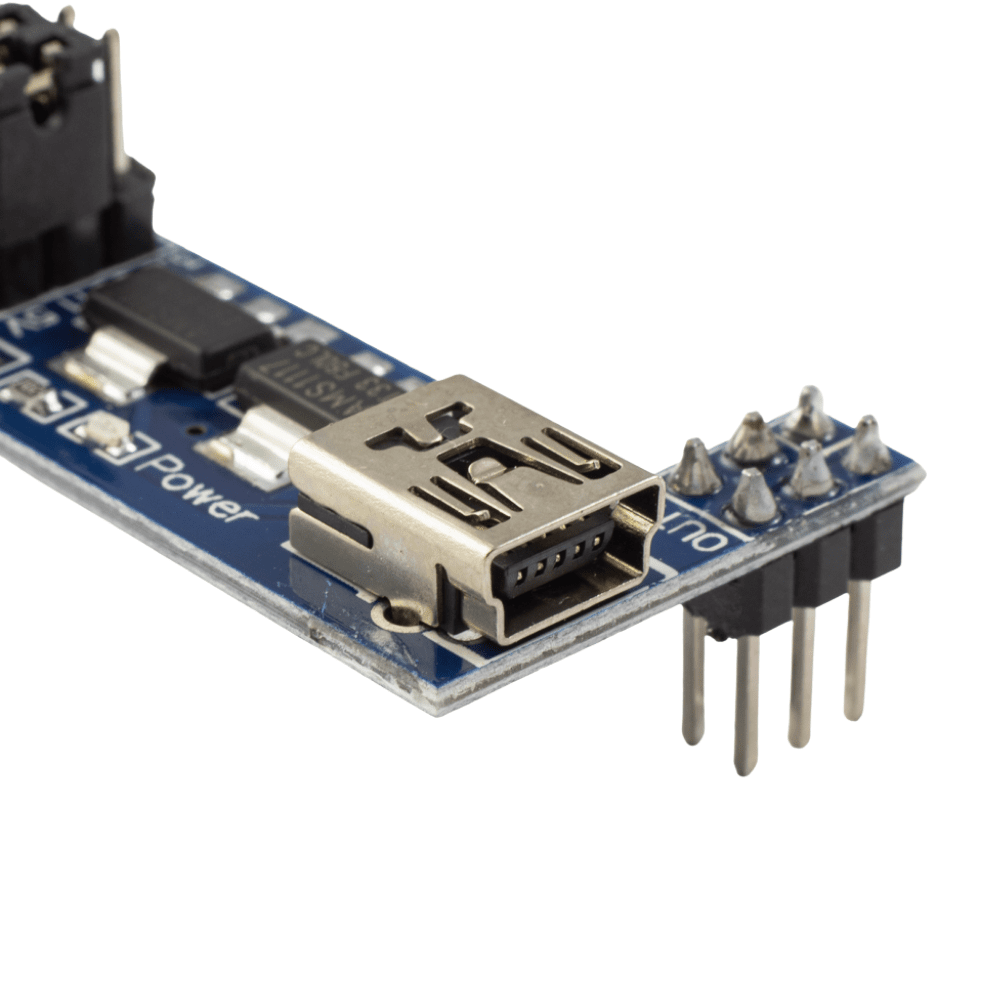

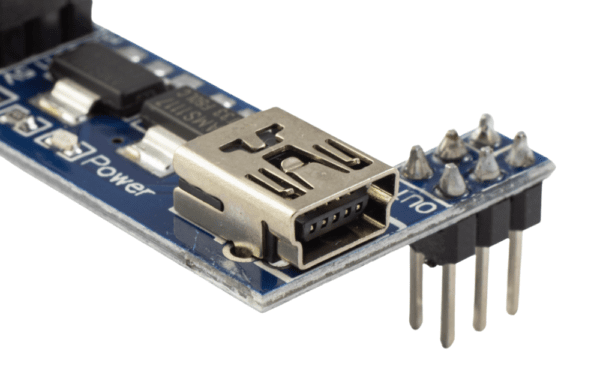

Na płytce możesz zauważyć również gniazdo mini USB. Gniazdo to służy do zasilania płytki stykowej prosto z USB Twojego komputera. Wygodnie doprowadzisz odpowiednie zasilanie do budowanego prototypu.

Na płytce modułu zasilania do płytek stykowych są zworki. Służą one do wyboru napięcia, które ma być podane na płytkę stykową. Po jednej zworce na jedną szynę zasilania płytki stykowej. Można mieć po dwóch stronach napięcie w kombinacjach:

  • 3,3V po obydwu stronach
  • 5V po obydwu stronach
  • 3,3V po jednej stronie i 5V po drugiej

Moduł ma też dodatkowe piny, które można wykorzystać bezpośrednio do zasilania napięciami 3,3V i 5V.

Dioda LED sygnalizacyjna na płytce poinformuje Cię czy zasilanie jest poprowadzone na płytkę stykową. Wizualna informacja jest również bardzo cenna w budowaniu własnych urządzeń.

Parametry modułu zasilania do płytek stykowych MB102:

  • Napięcia wyjściowe: 3,3V lub 5 V
  • Wydajność prądowa stabilizatorów: 700 mA
  • Napięcie wejściowe: 6,5V – 12 V
  • Gniazdo zasilacza DC 5,5 mm x 2.1 mm. Plus zasilania na bolcu wewnętrznym.
  • Maksymalny prąd zasilacza to minimum 700 mA
  • Złącze mini USB zasilające płytkę stykową.
  • Łatwa konfiguracja napięcia wyjściowego dla każdej z dwóch szyn zasilania dzięki wygodnym przełącznikom.
  • Dioda LED sygnalizująca podłączenie zasilania
  • Pasuje do płytek stykowych z oddzielnymi szynami zasilania
Waga 0,015 kg
Wymiary 4,5 × 3,5 × 1 cm
