Czujnik temperatury DS18B20 – wszystko, co musisz wiedzieć o cyfrowym termometrze do projektów DIY i Arduino

Czujnik temperatury DS18B20 to jedno z najbardziej wszechstronnych i popularnych urządzeń stosowanych w projektach elektronicznych, takich jak termometry czy stacje pogodowe. Dzięki komunikacji za pomocą magistrali 1-Wire i wysokiej dokładności pomiaru, jest idealną propozycją dla elektroników tworzących własne projekty wymagające wykorzystania sensora temperatury. W artykule dowiesz się, czym wyróżnia się ten czujnik, jak go podłączyć, jak działa tryb pasożytniczy i dlaczego DS18B20 to tak ceniony wybór w świecie Arduino i Raspberry Pi. Jeśli interesuje Cię, jak osiągnąć precyzyjne pomiary w niskiej cenie, ten artykuł jest właśnie dla Ciebie.

1. Czym jest czujnik temperatury DS18B20?

Czujnik temperatury DS18B20 to cyfrowy termometr zaprojektowany do precyzyjnego pomiaru temperatury w zakresie od -55°C do 125°C. Wyróżnia się wysoką dokładnością pomiaru w zakresie -10°C do 85°C, gdzie błąd wynosi jedynie ±0,5°C. Czujnik wykorzystuje magistralę 1-Wire do przesyłania danych, co pozwala na łatwą komunikację z mikrokontrolerami, takimi jak Arduino. Dzięki unikalnemu 64-bitowemu numerowi seryjnemu, można podłączyć wiele takich czujników do jednej magistrali bez zakłóceń.

2. Najważniejsze parametry techniczne czujnika DS18B20

DS18B20 charakteryzuje się szeregiem parametrów, które czynią go uniwersalnym rozwiązaniem:

• Zakres pomiarowy: od -55°C do 125°C.
• Dokładność pomiaru: ±0,5°C w zakresie -10°C do 85°C.
• Rozdzielczość: regulowana w przedziale od 9 do 12 bitów.
• Zasilanie: możliwość pracy w trybie standardowym lub pasożytniczym.
• Interfejs: magistrala 1-Wire umożliwia prostą komunikację z minimalną liczbą przewodów. Czujnik jest dostępny w różnych obudowach, takich jak TO-92 czy wodoodporne moduły.

3. Jak działa magistrala 1-Wire w czujniku DS18B20?

Magistrala 1-Wire to prosty interfejs komunikacyjny, który pozwala na przesyłanie danych i zasilanie czujników przy użyciu tylko dwóch przewodów: danych (DQ) i masy (GND). Dzięki rezystorowi podciągającemu (zwykle 4,7 kΩ), magistrala utrzymuje stabilność sygnału. Każdy czujnik posiada unikalny 64-bitowy numer seryjny, co umożliwia indywidualne adresowanie w przypadku użycia większej ilości czujników na jednej linii.

4. Podłączanie czujnika DS18B20 do Arduino – krok po kroku

Podłączenie DS18B20 do Arduino jest proste i wymaga jedynie kilku kroków:

1. Połącz pin DQ czujnika do dowolnego cyfrowego portu Arduino (np. D2).
2. Dołącz rezystor podciągający 4,7 kΩ pomiędzy pinem DQ a VCC.
3. Podłącz pin GND czujnika do masy Arduino.
4. Zainstaluj odpowiednie biblioteki w środowisku Arduino IDE, takie jak OneWire i DallasTemperature.
5. Napisz kod do odczytu temperatury i wgraj go na mikrokontroler.

5. Tryb pasożytniczy w DS18B20 – kiedy go używać?

Tryb pasożytniczy pozwala na zasilanie czujnika bezpośrednio z linii danych, co redukuje liczbę przewodów. Jest to szczególnie przydatne w projektach, gdzie oszczędność miejsca i prostota instalacji są kluczowe. W trybie tym czujnik magazynuje energię z linii danych w kondensatorze, co pozwala na pracę nawet podczas odczytu danych.

6. Przykładowy kod do odczytu temperatury z DS18B20 w Arduino IDE

Poniżej znajduje się przykład prostego kodu do odczytu temperatury:

#include "OneWire.h";
#include "DallasTemperature.h";

#define ONE_WIRE_BUS 2 // Pin podłączony do DQ

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);
  Serial.println(tempC);
  delay(1000);
}

Kod pozwala na odczyt temperatury z czujnika i wyświetlenie wyniku w konsoli.

7. Zastosowanie DS18B20 w praktycznych projektach DIY

Czujnik DS18B20 sprawdza się w wielu projektach, takich jak:

• Stacje pogodowe: Precyzyjne monitorowanie temperatury otoczenia.
• Systemy akwarystyczne: Kontrola temperatury wody.
• Termometry cyfrowe: Idealne do domowych pomiarów. Dzięki wsparciu magistrali 1-Wire i szerokiemu zakresowi temperatur, czujnik ten jest niezawodny i łatwy w użyciu.

8. Porównanie DS18B20 z DS18S20 – czym się różnią?

Choć DS18B20 i DS18S20 są podobne, różnią się kluczowymi parametrami:

• Rozdzielczość: DS18B20 obsługuje od 9 do 12 bitów, podczas gdy DS18S20 działa z 9-bitową rozdzielczością.
• Zakres temperatur: Oba czujniki mają podobny zakres, ale DS18B20 oferuje większą dokładność pomiaru. DS18B20 jest bardziej wszechstronny, co czyni go lepszym wyborem w większości projektów.

Czujniki DS18B20 w ofercie sklepu msalamon

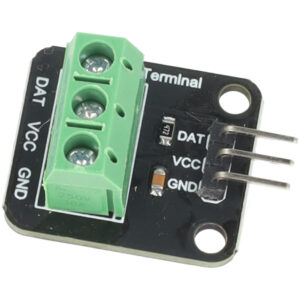

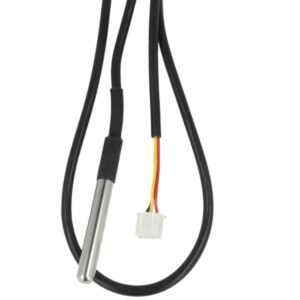

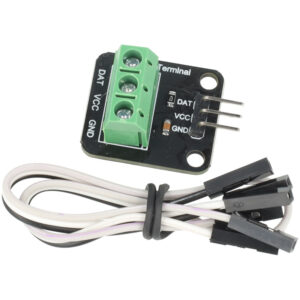

Sklep msalamon oferuje szeroką gamę czujników temperatury DS18B20, w tym klasyczne wersje, wodoodporne sondy z przewodami o różnych długościach (1 m, 2 m, 3 m), a także modele z konektorem JST XH 2.54 mm. Dla wygody integracji dostępne są również moduły kompatybilne z Wemos D1 Mini oraz adaptery ułatwiające podłączenie.

Oprócz samych czujników, oferta obejmuje osłony ochronne i zestawy startowe z DS18B20, przeznaczone do edukacji i projektów z Arduino, ESP i Raspberry Pi. Dzięki różnorodności opcji i atrakcyjnym cenom, czujniki te sprawdzą się w szerokim zakresie zastosowań, od prostych pomiarów w domowych projektach po bardziej zaawansowane systemy pomiarowe.

9. Najczęstsze problemy z DS18B20 i jak je rozwiązać

Podczas pracy z DS18B20 możesz napotkać kilka problemów:

• Brak odczytu temperatury: Sprawdź podłączenie przewodów i rezystor podciągający.
• Zakłócenia na magistrali: Upewnij się, że linia danych jest prawidłowo ekranowana.
• Problemy z wieloma czujnikami: Zidentyfikuj urządzenia za pomocą ich unikalnych numerów seryjnych.

10. Podsumowanie – dlaczego warto wybrać czujnik DS18B20?

DS18B20 to idealna propozycja dla elektroników poszukujących niedrogiego i niezawodnego czujnika temperatury. Dzięki prostej komunikacji, wszechstronnym zastosowaniom i wysokiej dokładności pomiaru, sprawdza się w wielu projektach DIY i profesjonalnych. Sprzedawane przez nas czujniki DS18B20 cechują się też atrakcyjną ceną, połączoną z wysoką jakością wykonania i dużą trwałością.

Najważniejsze rzeczy do zapamiętania:

• DS18B20 to cyfrowy czujnik temperatury o wysokiej dokładności.
• Komunikuje się za pomocą magistrali 1-Wire i wspiera tryb pasożytniczy.
• Jest łatwy do podłączenia do Arduino, a jego konfiguracja wymaga jedynie kilku kroków.
• Sprawdza się w różnych zastosowaniach, takich jak stacje pogodowe czy systemy akwarystyczne.
• Dzięki unikalnemu numerowi seryjnemu, może współpracować z wieloma czujnikami na jednej magistrali.
