Moduł RTC DS3231 + EEPROM 24C32 z baterią CR2032 – precyzyjny zegar czasu rzeczywistego do Twoich projektów
Moduł RTC DS3231 z pamięcią EEPROM AT24C32 to jeden z najdokładniejszych i najczęściej wybieranych zegarów czasu rzeczywistego do projektów z Arduino, STM32 czy innymi mikrokontrolerami. W zestawie znajduje się nowa bateria CR2032 zapakowana w blister, dzięki czemu moduł jest od razu gotowy do pracy.
Jeśli w Twoim projekcie potrzebna jest dokładna data i godzina – to sprawdzone i niezawodne rozwiązanie.
Dlaczego DS3231 jest tak dokładny?
Układ DS3231 słynie z bardzo wysokiej precyzji odmierzania czasu. W przeciwieństwie do tańszych rozwiązań, posiada on:
- zintegrowany w strukturze układu kwarc 32,768 kHz,
- wbudowaną kompensację temperaturową.
To właśnie zmiany temperatury są najczęstszą przyczyną przyspieszania lub opóźniania zegarów RTC. Producent zadbał o eliminację tego problemu niemal do zera, dzięki czemu DS3231 oferuje stabilną i długoterminową dokładność.

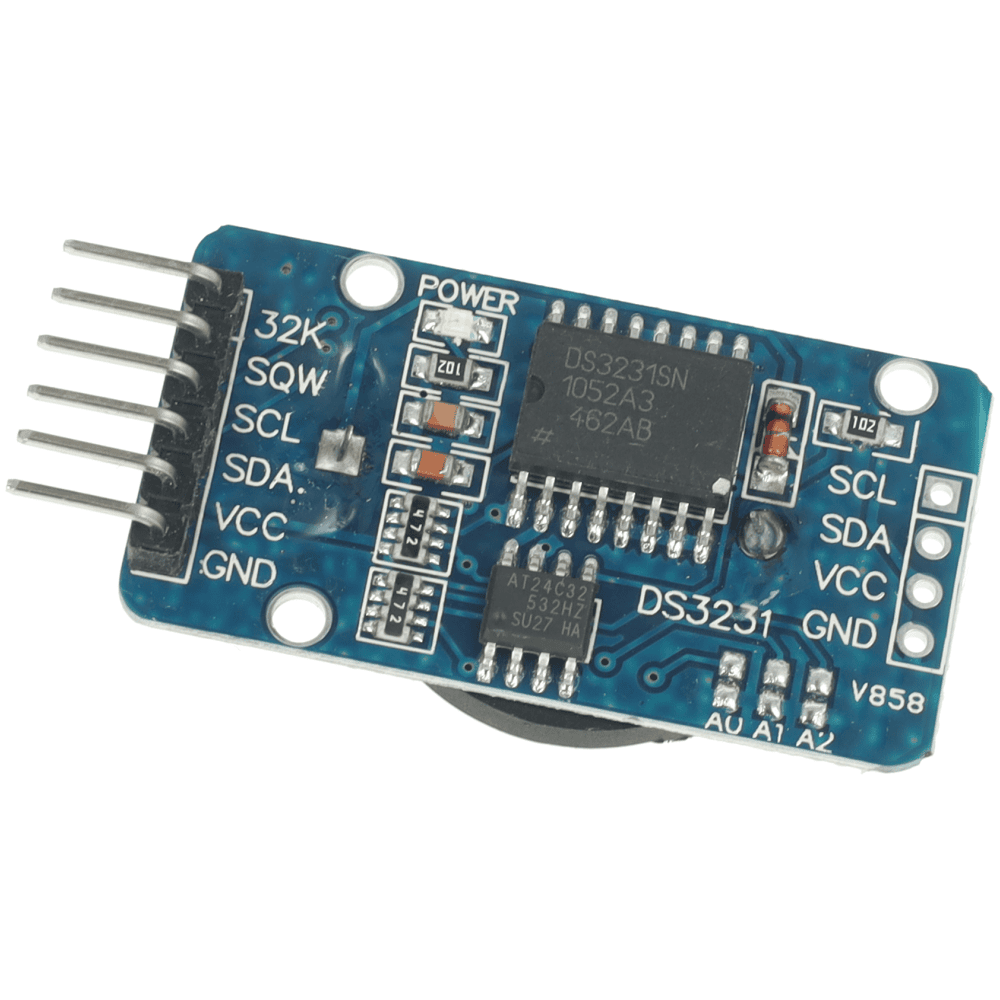

Dodatkowo sygnał zegarowy 32,768 kHz został wyprowadzony na pin 32K, więc możesz wykorzystać go również w innych częściach projektu.
Komunikacja przez I2C – prosto i wygodnie
Moduł komunikuje się z mikrokontrolerem przez interfejs I2C.
Na tej samej magistrali podłączone są:
- zegar RTC DS3231,
- pamięć EEPROM AT24C32.
Współdzielenie magistrali jest możliwe, ponieważ oba układy posiadają różne adresy I2C. Wybierając odpowiedni adres, decydujesz, czy komunikujesz się z zegarem, czy z pamięcią EEPROM.

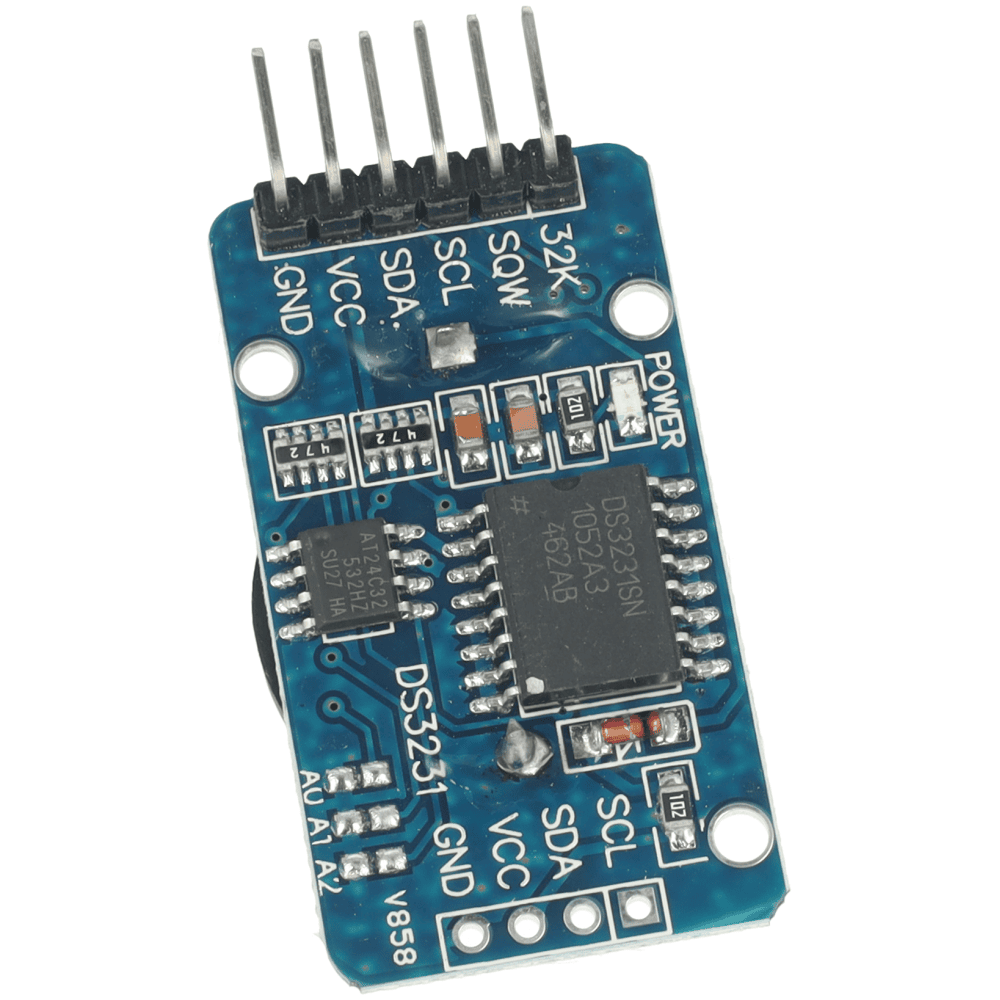

Dodatkowo istnieje możliwość zmiany adresu I2C zegara za pomocą zworek A0, A1, A2.
Wbudowany kalendarz i przerwania
DS3231 posiada pełną funkcję kalendarza. Odczytasz z niego:
- godziny,
- minuty,
- sekundy,
- dzień,
- miesiąc,
- rok.
Nie musisz już samodzielnie obsługiwać logiki kalendarza w programie – układ zrobi to za Ciebie.
Przydatną funkcją jest również możliwość wystawienia przerwania zewnętrznego na pinie SQW. Moduł może generować sygnał co sekundę, informując mikrokontroler o aktualizacji czasu. Dzięki temu możesz odczytywać dane w obsłudze przerwania zamiast ciągle odpytywać układ.
Zasilanie bateryjne – czas nigdy się nie zatrzyma
Aby zabezpieczyć zegar przed utratą ustawień, moduł wyposażono w podtrzymanie bateryjne w postaci baterii CR2032.
Po zaniku głównego zasilania:
- DS3231 automatycznie przełącza się na zasilanie bateryjne,
- zegar nadal pracuje,
- data i godzina nie zostają utracone.
Po powrocie zasilania wszystko działa bez konieczności ponownej konfiguracji.
Dodatkowa pamięć EEPROM AT24C32
Na module znajduje się również pamięć AT24C32 o pojemności 32 kb.
Możesz wykorzystać ją do:
- zapisywania ustawień urządzenia,
- przechowywania konfiguracji użytkownika,
- zapisu danych kalibracyjnych,
- prostego logowania parametrów.
To praktyczne rozszerzenie, które zwiększa funkcjonalność całego modułu.
Zastosowanie modułu RTC DS3231
Moduł DS3231 jest nieodłącznym elementem projektów wymagających „ludzkiej” godziny i daty, takich jak:
- zegary elektroniczne,
- rejestratory danych (data loggery),
- sterowniki czasowe,
- systemy smart home,
- harmonogramy włączania i wyłączania urządzeń,
- projekty IoT.
Ze względu na swoją dokładność jest jednym z najlepszych wyborów w swojej klasie.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Układ RTC | DS3231 |
| Kompensacja temperaturowa | Tak (wbudowana) |
| Kwarc | Zintegrowany 32,768 kHz |
| Zasilanie | 3,3 – 5 V |
| Odczyt czasu | Godziny, minuty, sekundy |
| Odczyt daty | Miesiąc, dzień, rok |
| Interfejs komunikacji | I2C |
| Zmiana adresu I2C | Zworki A0, A1, A2 |
| Pamięć EEPROM | AT24C32 (32 kb) |
| Goldpiny | Wlutowane w moduł |
| Bateria | CR2032 w zestawie (nowa, w blisterze) |
Gdzie kupić moduł RTC DS3231 + EEPROM 24C32?
Moduł RTC DS3231 z pamięcią EEPROM 24C32 oraz baterią CR2032 kupisz bezpośrednio w naszym sklepie internetowym 👉 sklep.msalamon.pl
Znajdziesz tam aktualną cenę, dostępność oraz pełną specyfikację produktu. Wysyłka realizowana jest z Polski.
Podsumowanie
Moduł RTC DS3231 + EEPROM 24C32 to precyzyjny, stabilny i bardzo wygodny w użyciu zegar czasu rzeczywistego. Dzięki kompensacji temperaturowej, zasilaniu bateryjnemu i dodatkowej pamięci EEPROM sprawdzi się zarówno w prostych projektach Arduino, jak i bardziej zaawansowanych konstrukcjach.
Jeśli zależy Ci na dokładnym czasie i niezawodnym działaniu – DS3231 to jeden z najlepszych wyborów w swojej klasie.
