Zestaw CNC dla 4 silników – Stepsticki DRV8825

Przyznaj się, że zawsze chciałeś/chciałaś zbudować własną drukarkę 3D, frezarkę lub grawer laserowy!

Z tym zestawem do budowy własnej maszyny CNC, zrobisz to jeszcze prościej. Na cały zestaw składają się komponenty, które służą do sterowania Twoją maszyną. Są to:

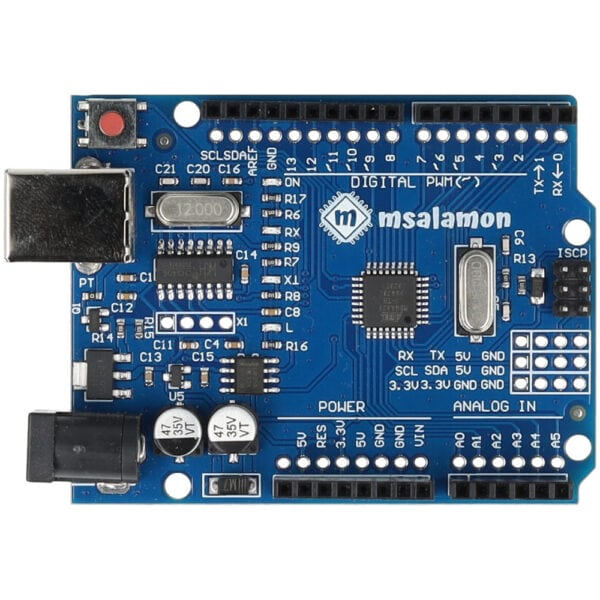

• Uno R3 zgodne z Arduino Uno
• Dedykowany Shield CNC V3 mogący wysterować do 4 silników krokowych
• 4 moduły sterownika silników krokowych, tzw. Stepstick na układzie DRV8255 (zestaw z A4988 jest w innej ofercie)
• Radiatory na moduły Stepstick – takie układy wymagają chłodzenia
• Przewód USB do podłączenia sterownika do komputera

Kupując gotowy zestaw oszczędzasz czas i pieniądze – w porównaniu do kupowania wszystkich komponentów osobno.

Specyfikacja Uno R3

• Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)
• Napięcia pinów I/O: 5 V
• Zainstalowany bootloader z Arduino Uno R3
• Układ USB-UART: CH340
• Mikrokontroler: ATmega328P
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
• Wymiary: 75 x 54 x 15 mm
• Goldpiny wlutowane w płytkę + dodatkowe do wlutowania w zestawie.
• Goldpiny ISP wlutowane w płytkę

Specyfikacja CNC Shield V3

• Zasilanie: 5 ÷ 12 V
• Napięcie pracy sygnałów logicznych: 5 V
• Napięcie zasilania silników: 12V – 36V
• W pełni zgodna z GRBL
• Kompatybilny z Arduino Uno (również z innymi zgodnymi płytkami)
• 4 podstawki do sterowników A4988, DRV8825
• obsługuje osie X, Y, Z, A
• 2 enstopy dla każdej osi (całkowicie 6)

Specyfikacja Stepstick DRV8255

• Napięcie zasilania: 12 ÷ 24 V
• Prąd ciągły na cewkę silnika: 1,5 A
• Maksymalny chwilowy prąd na cewkę silnika: 2,5 A
• Napięcie zasilania części logicznej: 2,5 ÷ 5,25 V
• Rozdzielczość: 1, 1/2, 1/4, 1/8, 1/16, i 1/32 kroku
• Podłączanie i odłączanie silnika, podczas gdy sterownik jest włączony może uszkodzić układ.
• Radiator w zestawie

Przydatne linki

• Github projektu grbl
