STM32 NUCLEO-WB15CC Nucleo-64 z STM32WB15CC ARM Cortex-M4/M0+ BLE

NUCLEO-WB15CC to niezwykły zestaw ewaluacyjny od firmy ST. Służy on do rozwoju oprogramowania w ramach komunikacji Bluetooth 5.0 oraz IEEE 802.15.4-2011 czy Zigbee.

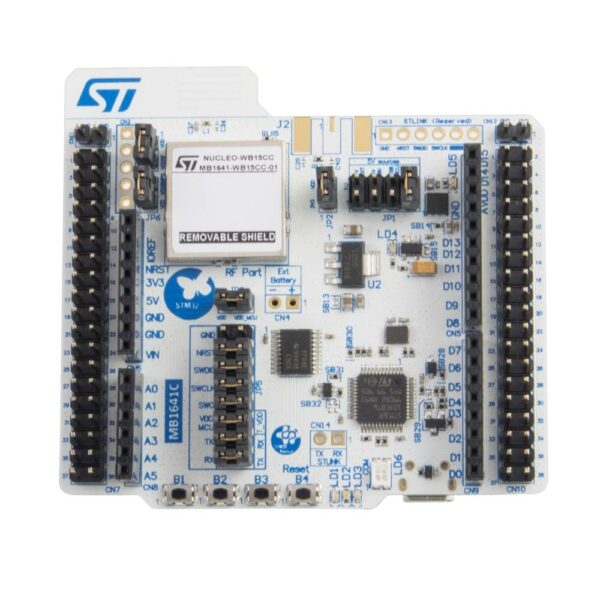

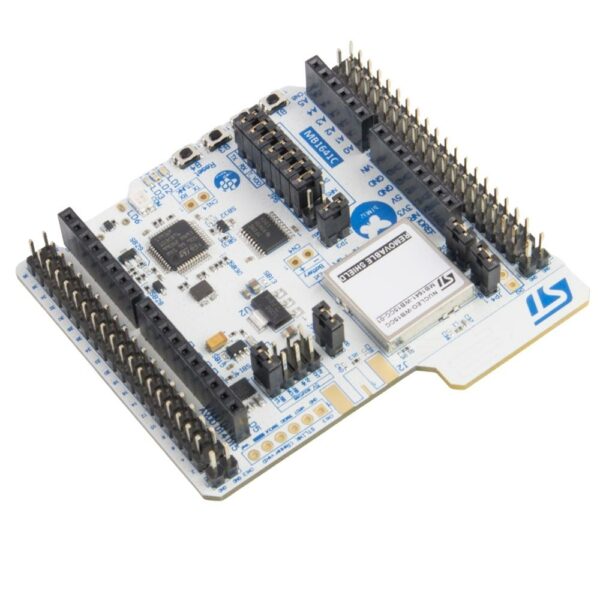

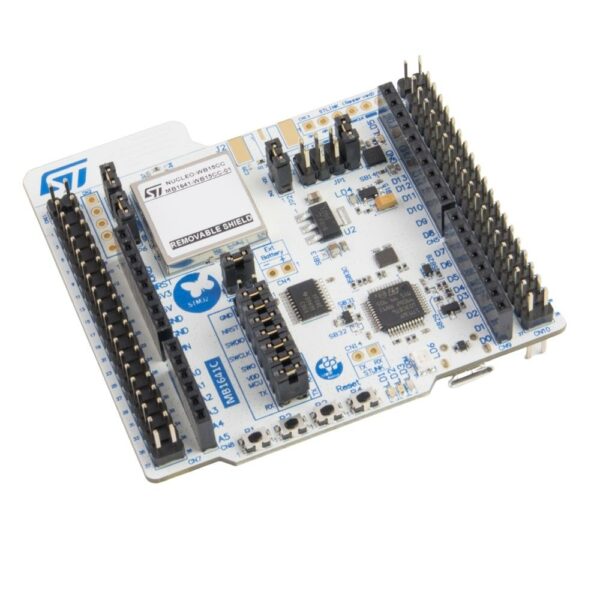

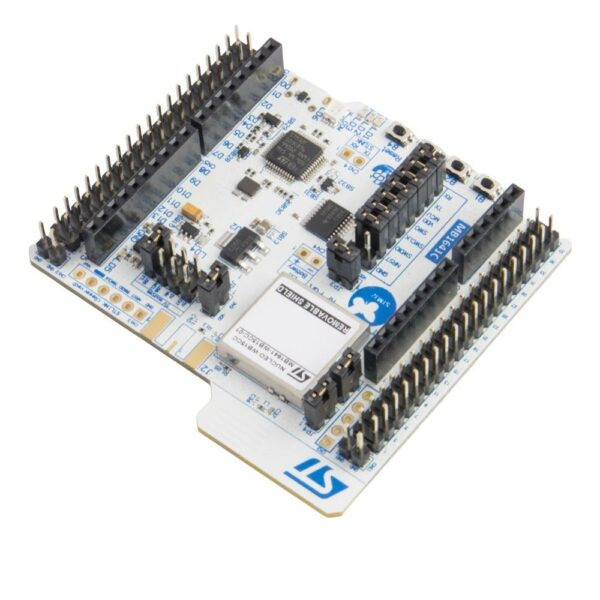

Zestaw składa się z płytki rozwojowej Nucleo-64 z mikrokontrolererm STM32WB15CCU6U.

Seria STM32WB15 to ciekawe połączenie dwóch rdzeni. Pierwszy Cortex-M4 jest procesorem aplikacyjnym. Drugi Cortex-M0+ służy tylko i wyłącznie jako procesor sieciowy. Zastosowanie dwóch rdzeni pozwala na pracę aplikacji i radia w czasie rzeczywistym. Dodatkowo daje to lepsze możliwości jeśli chodzi o zarządzanie energią co we współczesnej komunikacji Bluetooth jest bardzo ważne.

Płytki Nucleo posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

Płytka posiada programator ST-Link/V2.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki Nucleo

• Mikrokontroler STM32WB15CC
  • Rdzeń: Cortex-M4(aplikacja), Cortex-M0+(radio)
  • Maksymalne taktowanie: 64 MHz(M4), 32 MHz(M0+)
  • Pamięć Flash: 320 kB
  • Pamięć SRAM: 48 kB
  • 1 x DMA
  • IPCC (Inter Processor Communication Controller)
  • Security
    • Secure Firmware Installation (SFI)
    • RNG
    • PKA
    • 2 x AES
  • Interfejsy
    • 1 x I²C
    • 1 x SPI
    • 1 x UART / USART
    • 1 x LPUART
  • Interfejsy analogowe
    • 1 x ADC 12 bit
    • 1 x Low Power Comparator
  • Timery
    • 1 x 32 bit (4 kanały)
    • 2 x 16 bit Low Power Timer
    • 1 x 16 bit (4 kanały)
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • Touch Sensing Control
    • 8 kanałów dotykowych pojemnościowych
  • CRC
  • Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
  • Złącze micro USB
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Diody LED
  • Komunikacja USB
  • Zasilanie
  • 1 x Dioda użytkownika
• Przyciski
  • Reset
  • 3 x Użytkownika

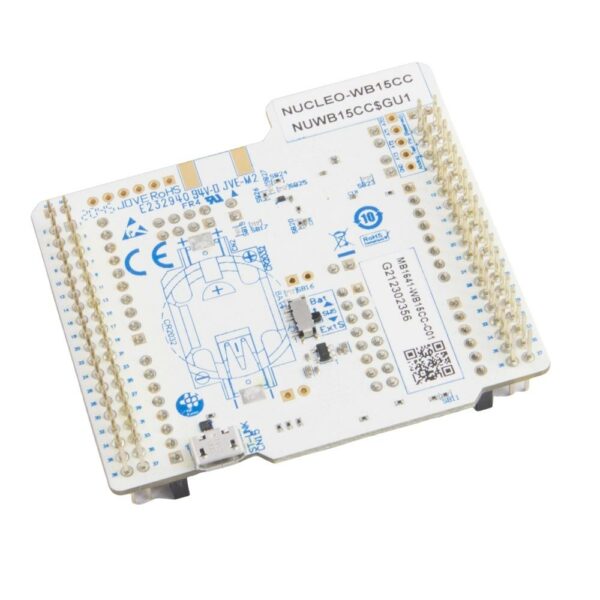

• Gniazdo na baterię CR2032
• Programator ST-Link/V2.
• Zintegrowana antena PCB + złącze SMA na zewnętrzną antenę
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
