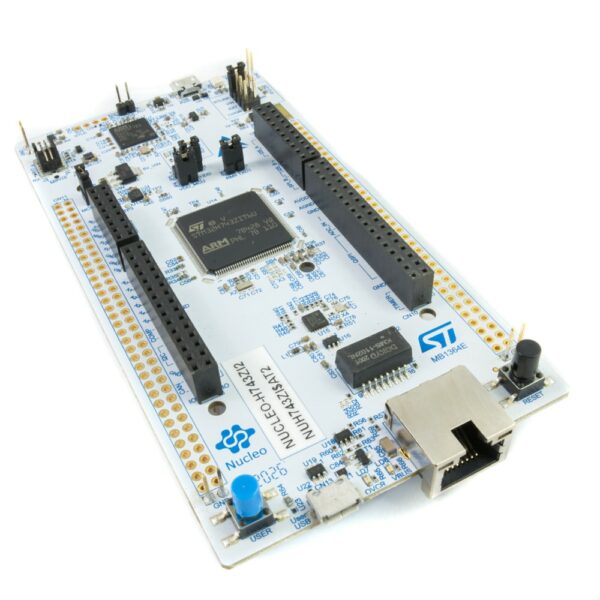

STM32 NUCLEO-H743ZI2 Nucleo-144 z STM32H743ZIT6 ARM Cortex-M7

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Na blogu powstał cykl poświęcony mikrokontrolerowi STM32H745 z tej płytki Nucleo.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32H743ZIT6
  • Rdzenie: Cortex-M7
  • Maksymalne taktowanie: 400 MHz
  • Pamięć Flash: 2 MB
  • Pamięć SRAM: 1 MB
  • 4 x DMA
  • DMA2D
  • Interfejsy
    • 1 x CAN, FDCAN
    • 4 x I²C
    • 3 x I²S
    • 6 x SPI
      • Quad SPI
    • 4 x UART / 4 x USART
    • 1 x LPUART
    • 4 x SAI
    • 1 x SPDIF
    • 1 x SWPMI
    • 2 x SDMMC
    • 2 x USB OTG (HS i FS)
    • 1 x Ethernet
    • 1 x Camera Interface (8-14 bit)
    • 1 x FMC
  • Interfejsy Analogowe
    • 3 x ADC 16 bit, 28 kanałów
    • 2 x DAC 12 bit, 2 kanały
    • 2 x Ultra Low Power Comparator
    • 2 x Wzmacniacze operacyjne
    • 1 x Filtr cyfrowy
  • Grafika
    • 1 x kontroler LCD-TFT
    • Akcelerator Chrom-ART
    • Sprzętowe dekodowanie JPEG
  • Timery
    • 1 x High Resolution Timer
    • 5 x Low Power Timer
    • 1 x 32-bit Timer (4 kanały)
    • 4 x 16-bit (4 kanały)
    • 2 x 16-bit (2 kanały)
    • 2 x 16-bit (1 kanały)
    • 2 x 16-bit (Basic)
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • TRNG
  • CRC
  • Większość GPIO toleruje 5 V
• Interfejs USB OTG – gniazdo micro USB
• Złącze Ethernet RJ-45
• Oscylator RTC 32,768 kHz
• Diody LED
  • Komunikacja USB
  • Zasilanie
  • 3x Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wbudowany programator / debugger ST-Link V3
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Zgodna z ARM mbed

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• User Manual płytek Nucleo-144
