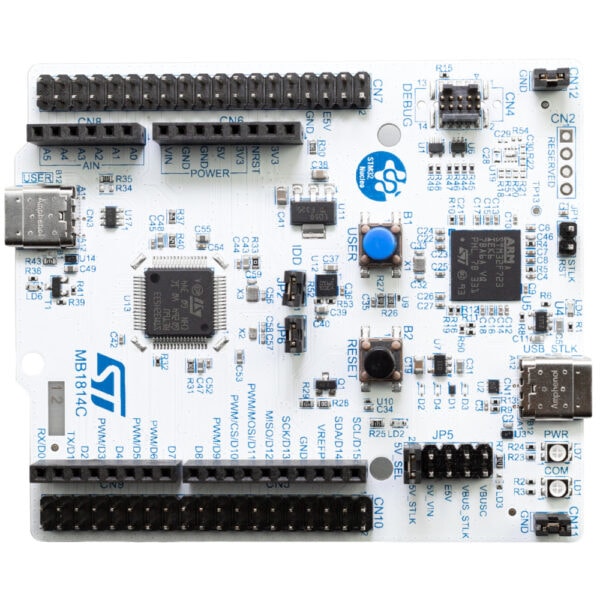

STM32 NUCLEO-H533RE Nucleo-64 z STM32H533RET6 Arm Cortex-M33
STM32 NUCLEO-H533RE Nucleo-64 z STM32H533RET6 Arm Cortex-M33
89,74 zł z VAT
Cena netto: 72,96 zł
5 w magazynie
Zdobądź 8974 Punktów za ten produkt.Zestaw ewaluacyjny NUCLEO-H533RE z mikrokontrolerem STM32H533RET6. Układ ten oparty o rdzeń Arm Cortex-M33 taktowany jest maksymalnym zegarem 250 MHz. W skład jego pamięci wchodzi 512 kB Flash i 272 kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3 oraz ST Morpho. Wbudowany programator ST-Link V3EC z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem USB-C.
Korzyści
Płatność & Wysyłka
STM32 NUCLEO-H533RE Nucleo-64 z STM32H533RET6 Arm Cortex-M33
STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-pinowych.
Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.
Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.
ST Microelectronics dostarcza masę przykładów i bibliotek.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.

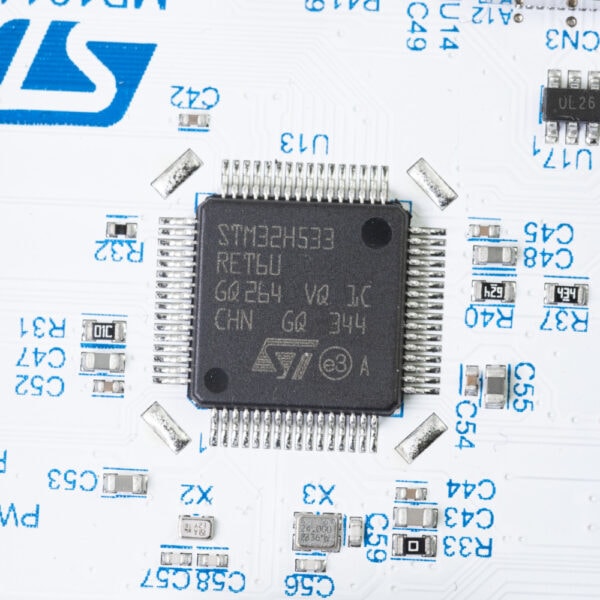

Specyfikacja mikrokontrolera STM32H533RET6 na NUCLEO-H533RE
Mikrokontroler STM32H533RET6
- Rdzeń: ARM Cortex®-M33 z FPU i TrustZone®
- Maksymalne taktowanie: 250 MHz
- Pamięć Flash: 512 kB
- Pamięć SRAM: 272kB (128 + 80 + 64)
- Dwa kontrolery DMA
Interfejsy komunikacyjne
- 49 x GPIO
- 6 x Wake-up pin
- 5 x Tamper pin
- 3 x I2C
- 2 x I3C
- 4 x SPI
- 3 x I2S
- 1 x Quad SPI
- 1 x OCTO SPI
- 4 x USART
- 1 x LPUART
- 1 x USB 2.0 FS
- 1 x CAN (FDCAN)
Timery
- 2 x 16-bitowy zaawansowany do sterowania silnikami
- 2 x 32-bitowy ogólnego przeznaczenia
- 4 x 16-bitowe ogólnego przeznaczenia
- 2 x 16-bitowe podstawowe
- 4 x 16-bitowe niskomocy w trybie Stop
- 2 x Watchdog
- 1 x RTC
- 2 x 24 bit SysTick
Interfejsy analogowe
- 2 x 12-bitowy ADC
- 1 x 12-bitowy DAC
Pozostałe elementy
- TRNG
- SAES, AES
- HASH (SHA-512)
- CRC
- Unikalne 96-bitowe ID
- Obudowa LQFP64

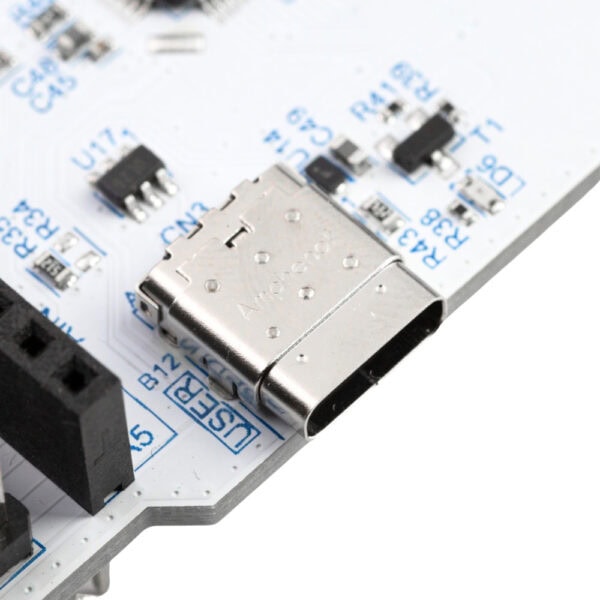

ZŁĄCZE USB-C DLA UŻYTKOWNIKA
NUCLEO-H533RE posiada interfejs USB 2.0 Full Speed dostępny dla programisty, Wyprowadzony został na nowoczesne złącze USB-C.
USB w mikrokontrolerze STM32H533RET6 może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.
Specyfikacja płytki NUCLEO-H533RE

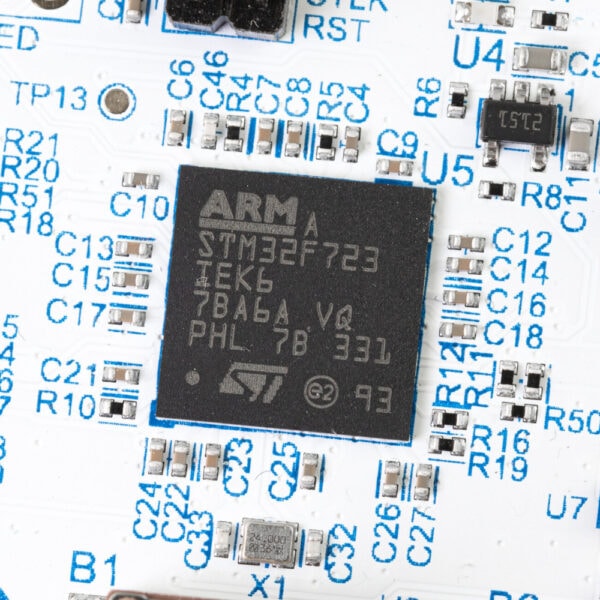

- Wbudowany programator / debugger: ST-LINK V3EC
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwość użycia z zewnętrznym układem
- Złącze USB-C
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie Arduino Uno R3
- Złącze w standardzie ST Morpho
- Wlutowane goldpiny
- Opcje zasilania:
- Z USB-C
- Z zewnętrznego źródła zasilania 5 lub 3,3 V
- Wskaźniki LED:
- Zasilanie
- Komunikacja USB
- Dioda użytkownika

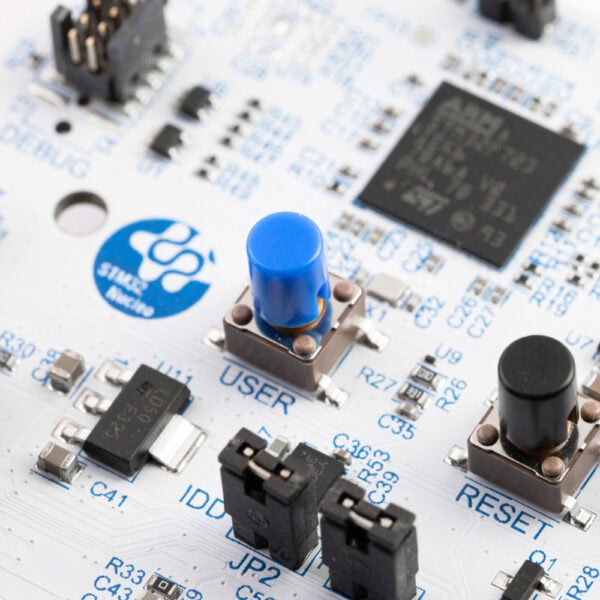

- Przyciski
- Użytkownika
- Reset
- Zewnętrzny układ SMPS
- Dodatkowe złącze SMPS do eksperymentów
- Oscylator kwarcowy 32,768 kHz
