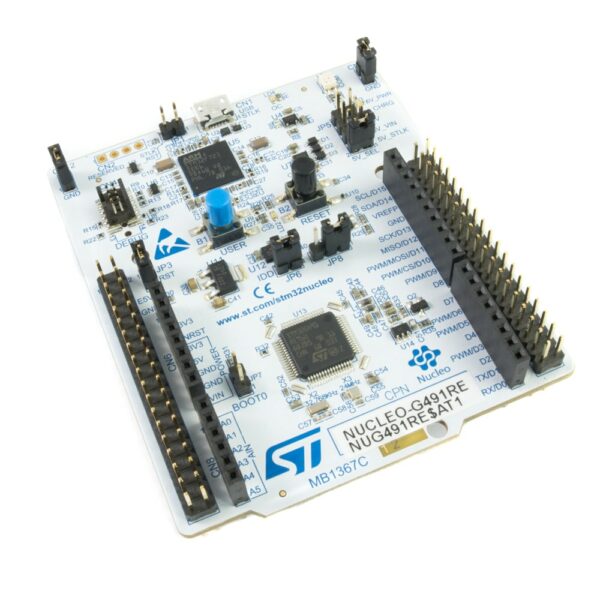

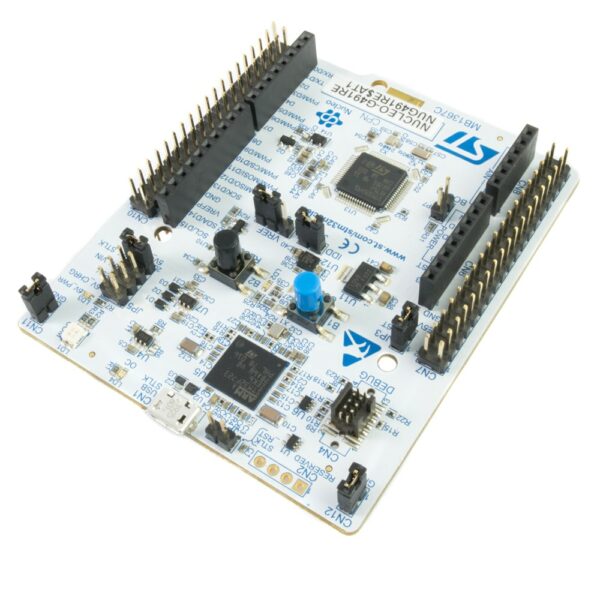

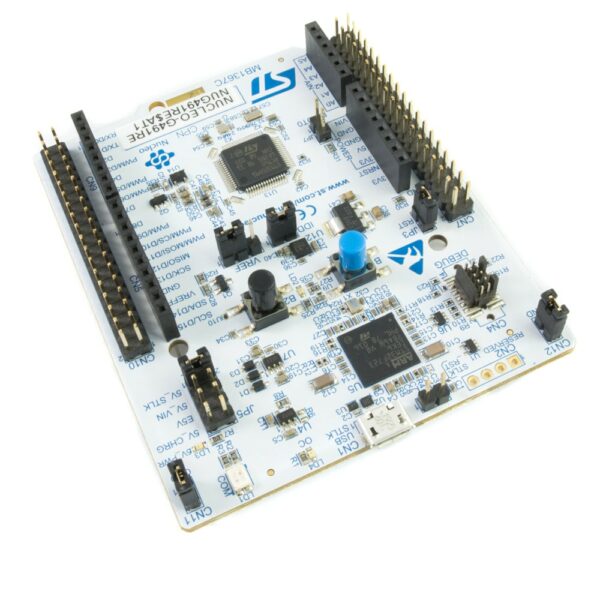

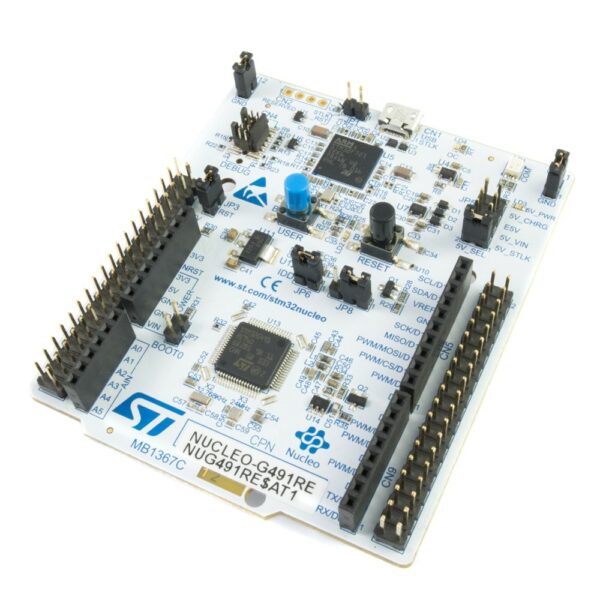

STM32 NUCLEO-G491RE Nucleo-64 z STM32G491RET6 ARM Cortex-M4

83,16

Zestaw ewaluacyjny (uruchomieniowy) z mikrokotnrolerem STM32G491RET6. Układ ten oparty o rdzeń ARM Cortex-M4 taktowany jest maksymalnym zegarem 170 MHz. W skład jego pamięci wchodzi 512 kB Flash i 112 kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3, oraz ST Morpho. Płytka posiada również programator ST-Link/V3.

15 w magazynie

Opis

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora “na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

  • Mikrokontroler STM32G491RET6
    • Rdzeń: ARM Cortex®-M4
    • Maksymalne taktowanie: 170 MHz
    • Pamięć Flash: 512 kB
    • Pamięć SRAM: 112 kB (80 + 16 + 16)
    • DMA: 16 kanałów
    • Interfejsy
      • GPIO: 52
      • 3 x I²C
      • 3 x SPI
      • 1 x QuadSPI
      • 2 x I²S
      • 2 x CAN (FDCAN)
      • 3 x UART / 2 x USART
      • 1 x LPUART
      • 1 x USB 2.0 FS
      • 1 x SAI
    • Interfejsy Analogowe:
        • 3 x ADC 12 bit, 24 kanały
        • 2 x DAC 12 bit, 4 kanały
        • 4 x Komparator analogowy
        • 4 x Wzmacniacz operacyjny
        • Wewnętrzne źródło odniesienie
    • Timery
      • 1 x 32 bit (4 kanały)
      • 5 x 16 bit (4 kanały)
      • 1 x 16 bit (2 kanały)
      • 2 x 16 bit (1 kanał)
      • 2 x 16 bit Basic
      • 1 x 16 bit Low-Power
      • 1 x RTC
      • 1 x SysTick
      • 2 x Watchdog
    • USB Type-C Power Delivery Controller
    • CORDIC co-procesor
    • Filter mathematical accelerator (FMAC)
    • TRNG
    • CRC
    • Większość GPIO toleruje 5 V
  • Oscylator RTC 32,768 kHz
  • Wbudowany programator / debugger ST-Link V3
    • Złącze micro USB
    • Możliwość pracy jako oddzielny programator z wyjściem SWD
  • Zasilanie
    • Z micro USB
    • Z zewnętrznego źródła zasilania 5 lub 3,3 V
  • Trzy diody LED
    • Komunikacja USB
    • Zasilanie
    • Dioda użytkownika
  • Przyciski
    • Reset
    • Użytkownika
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
