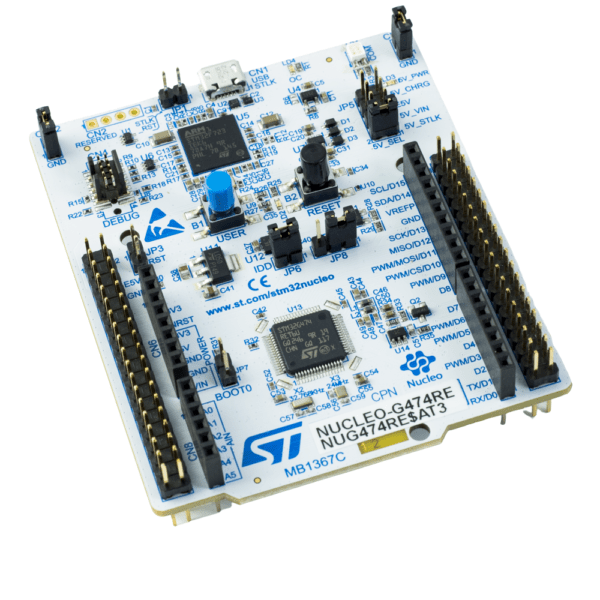

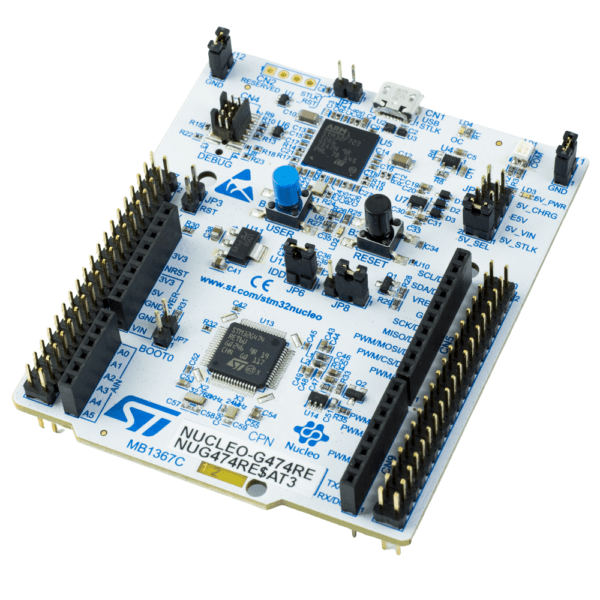

STM32 NUCLEO-G474RE Nucleo-64 z STM32G474RET6 ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

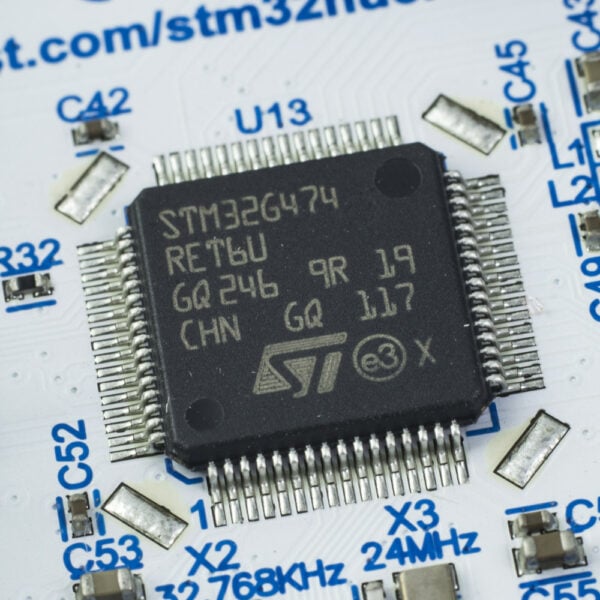

• Mikrokontroler STM32G474RET6
  • Rdzeń: ARM Cortex®-M4
  • Maksymalne taktowanie: 170 MHz
  • Pamięć Flash: 512 kB
  • Pamięć SRAM: 128 kB (80 + 16 + 32)
  • DMA: 16 kanałów
  • Interfejsy
    • GPIO: 52
    • 4 x I²C
    • 3 x SPI
    • 1 x QuadSPI
    • 2 x I²S
    • 3 x CAN (FDCAN)
    • 3 x UART / 2 x USART
    • 1 x LPUART
    • 1 x USB 2.0 FS
    • 1 x SAI
  • Interfejsy Analogowe:
    • • 5 x ADC 12 bit, 26 kanałów
      • 4 x DAC 12 bit, 7 kanałów (3 Ext + 4 Int)
      • 7 x Komparator analogowy
      • 6 x Wzmacniacz operacyjny
      • Wewnętrzne źródło odniesienie
  • Timery
    • 1 x High Resolution Timer
    • 2 x 32 bit (4 kanały)
    • 5 x 16 bit (4 kanały)
    • 1 x 16 bit (2 kanały)
    • 2 x 16 bit (1 kanał)
    • 2 x 16 bit Basic
    • 1 x 16 bit Low-Power
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • USB Type-C Power Delivery Controller
  • CORDIC co-procesor
  • Filter mathematical accelerator (FMAC)
  • TRNG
  • CRC
  • Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V3
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
  • Komunikacja USB
  • Zasilanie
  • Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
