STM32 NUCLEO-C562RE Nucleo-64 Z STM32C562RET6 Arm Cortex-M33
STM32 NUCLEO-C562RE Nucleo-64 Z STM32C562RET6 Arm Cortex-M33

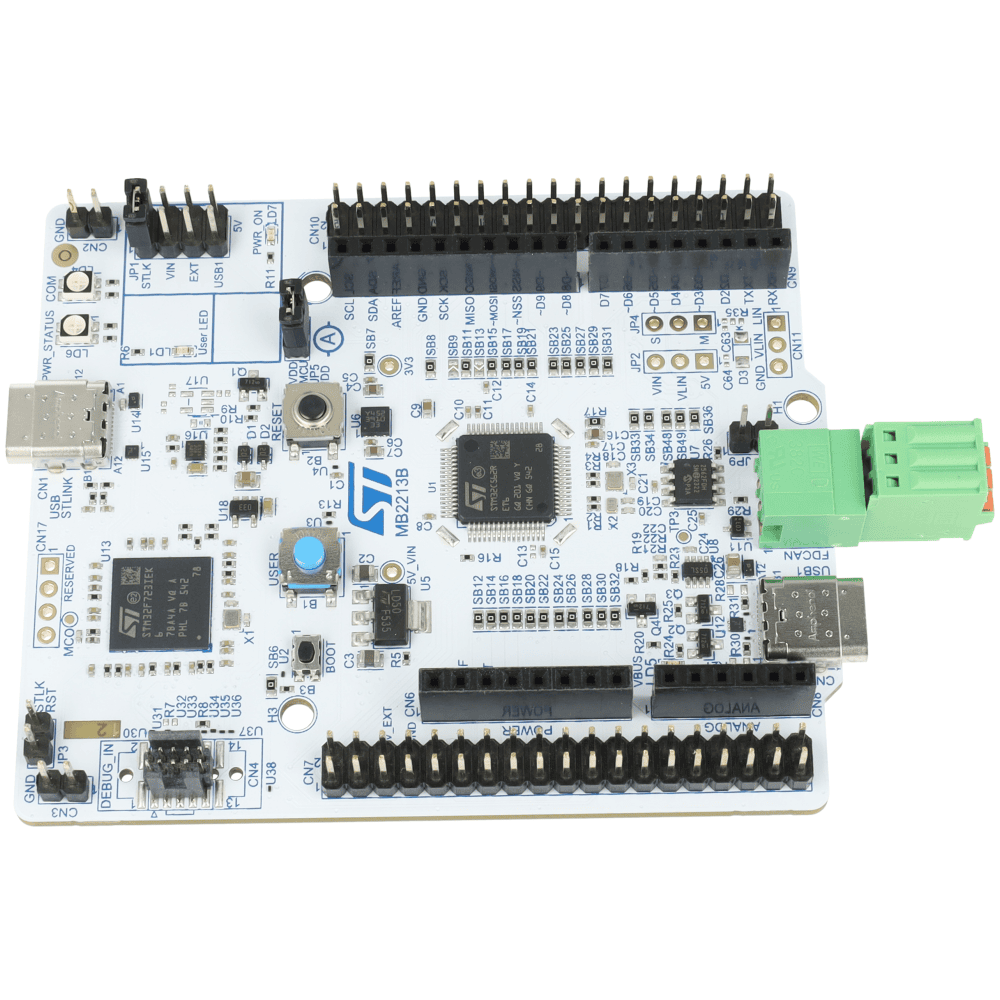

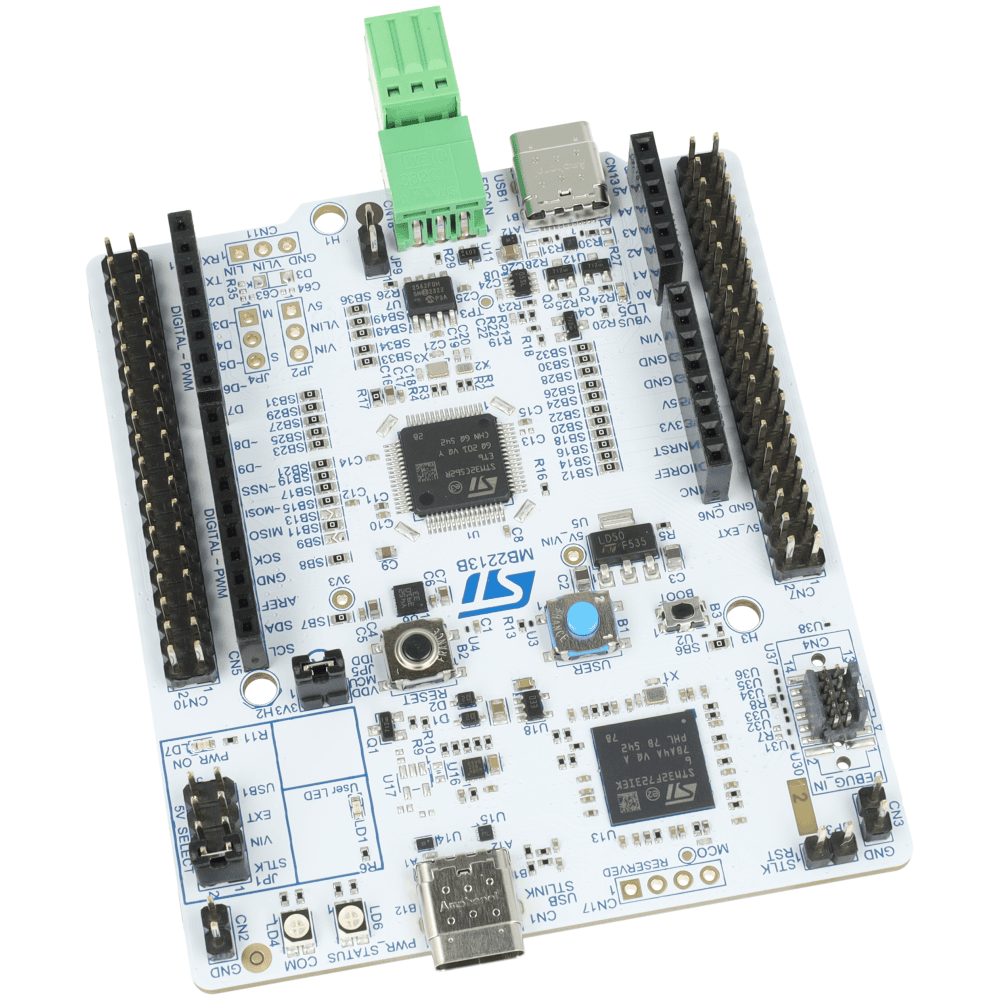

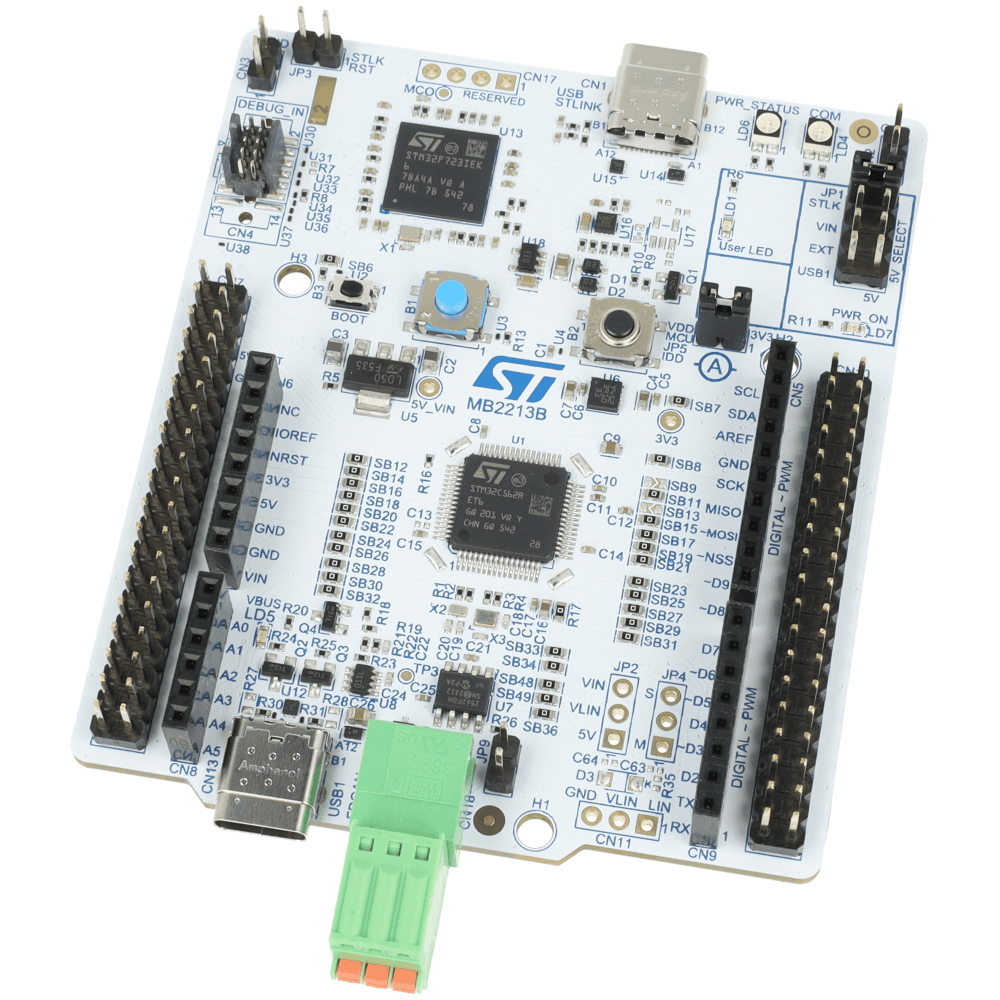

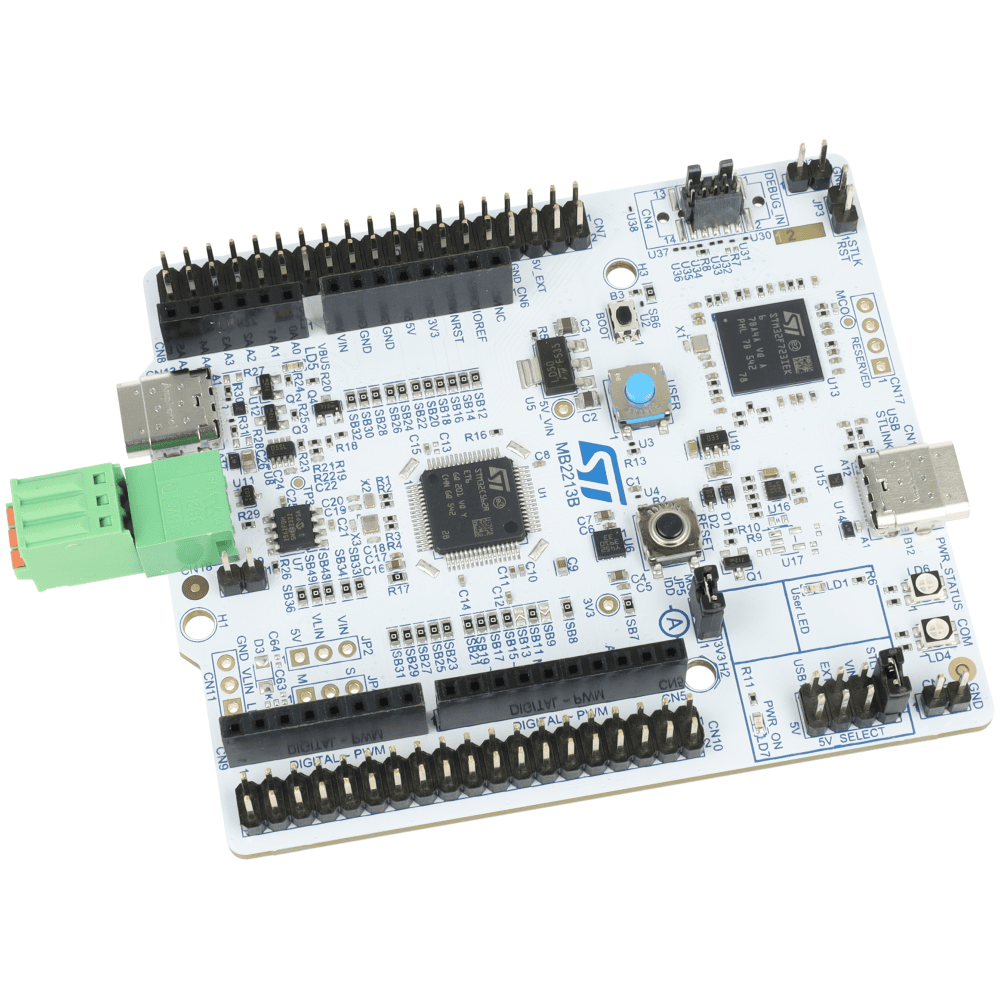

Zestaw ewaluacyjny NUCLEO-C562RE z mikrokontrolerem STM32C562RET6. Układ oparty o rdzeń Arm Cortex-M33 z jednostką FPU taktowany jest zegarem do 144 MHz i wyposażony w 512 kB pamięci Flash oraz 128 kB RAM. Na płytce znajdują się złącza zgodne z Arduino Uno R3 oraz ST Morpho. Wbudowany programator ST-LINK/V3EC umożliwia programowanie i debugowanie układu oraz może być użyty z zewnętrznym mikrokontrolerem przez złącze MIPI-10 STDC14. Płytka wyposażona jest w dwa złącza USB-C do zasilania, programowania oraz komunikacji ST-Link + USB FS, a także interfejs CAN FD z wbudowanym transceiverem, umożliwiający zastosowanie w systemach przemysłowych i motoryzacyjnych.
135,00 zł z VAT
Cena netto: 109,76 zł
19 w magazynie
Zdobądź 13500 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
STM32 NUCLEO-C562RE Nucleo-64 Z STM32C562RET6 Arm Cortex-M33
STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. W tej wersji zastosowano mikrokontroler STM32C562RET6 umieszczony w obudowie 64-pinowej.
Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. W tym modelu zastosowano programator w wersji STLINK-V3EC, który umożliwia szybkie programowanie i debugowanie układu. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez złącze MIPI-10 (STDC14).
Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno R3 oraz ST Morpho, co pozwala na łatwe podłączanie dodatkowych modułów i rozszerzeń.
ST Microelectronics dostarcza masę przykładów i bibliotek dostępnych w pakiecie STM32CubeC5, co znacznie ułatwia rozpoczęcie pracy z mikrokontrolerem STM32C5.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.
Specyfikacja mikrokontrolera STM32C562RET6 na NUCLEO-C562RE

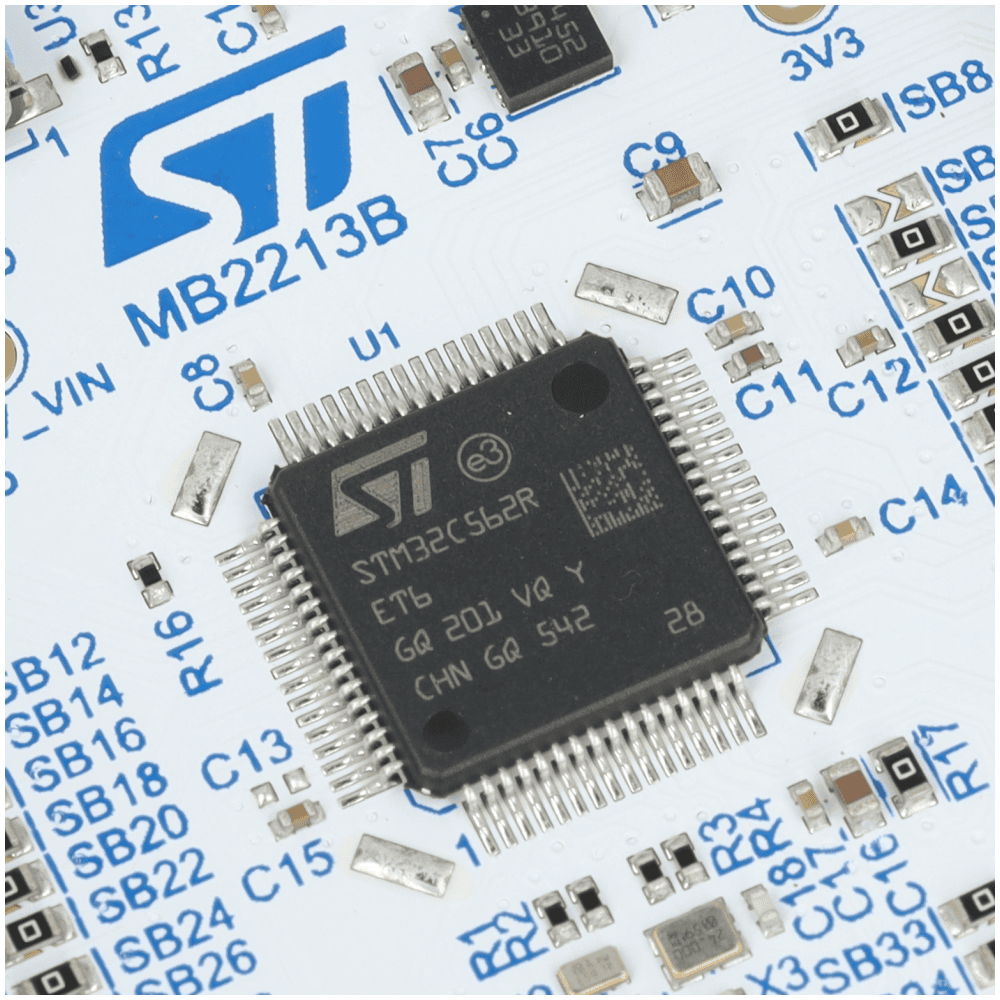

Mikrokontroler STM32C562RET6
- Rdzeń: ARM Cortex-M33
- Maksymalne taktowanie: 144 MHz
- Pamięć Flash: 512 kB dual-bank, RWW
- Pamięć SRAM: 128 kB w tym 64 kB z ECC
- Dodatkowa pamięć danych: 64 kB EEPROM emulacja
- Pamięć cache instrukcji: 8 kB
- 4.5-Kbyte OTP (one-time programmable)
- Zaawansowane funkcje bezpieczeństwa:
- AES, HASH, RNG
- MPU Memory Protection Unit
- zabezpieczenia pamięci RDP, ECC, OTP
- Kontrolery DMA:
- 2 × LPDMA, łącznie 12 kanałów (8 + 4)
- Tryby oszczędzania energii:
- Sleep, Stop, Standby
Interfejsy komunikacyjne
- 52 x GPIO General-Purpose Input/Output 5V tolerant
- 6 x Wake-up pin
- 2 × I2C
- 1 × I3C
- 3 × SPI z obsługą I2S
- 3 × USART
- 2 × UART
- 1 × LPUART
- 1 × FDCAN
- 1 × USB 2.0 Full-Speed host/device
Interfejsy analogowe
- 2 × ADC 12-bit, do 17 kanałów zewnętrznych + 2 wewnętrzne
- 1 × DAC 12-bit
- 1 × komparator
Timery
- 2 × zaawansowane timery 16-bit do sterowania silnikami
- 2 × timery 32-bit ogólnego przeznaczenia
- 6 × timery 16-bit ogólnego przeznaczenia
- 1 × timer niskomocowy 16-bit
- 2 × Watchdog
- 1 × RTC
- 1 × SysTick
Pozostałe elementy
- Unikalne 96-bitowe ID
- Obudowa LQFP64
- CORDIC akceleracja obliczeń matematycznych
- TRNG

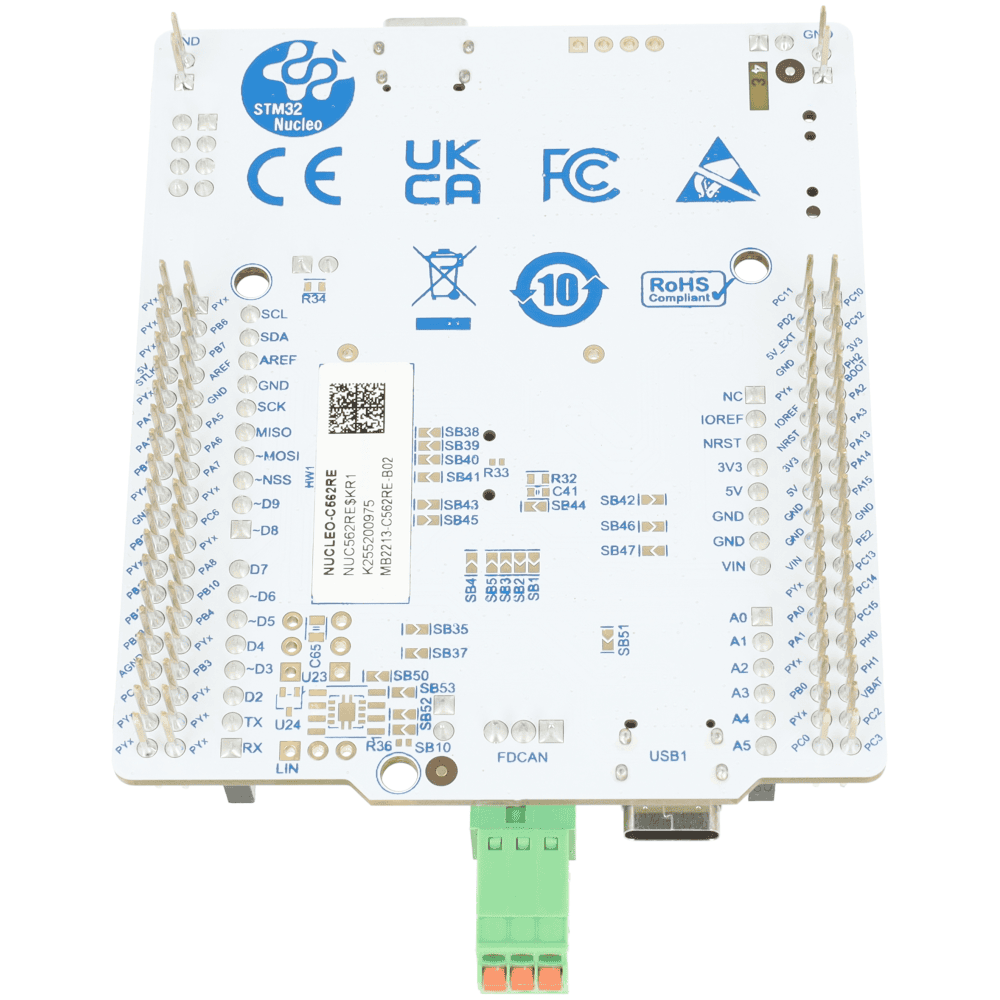

SPECYFIKACJA PŁYTKI NUCLEO-C562RE

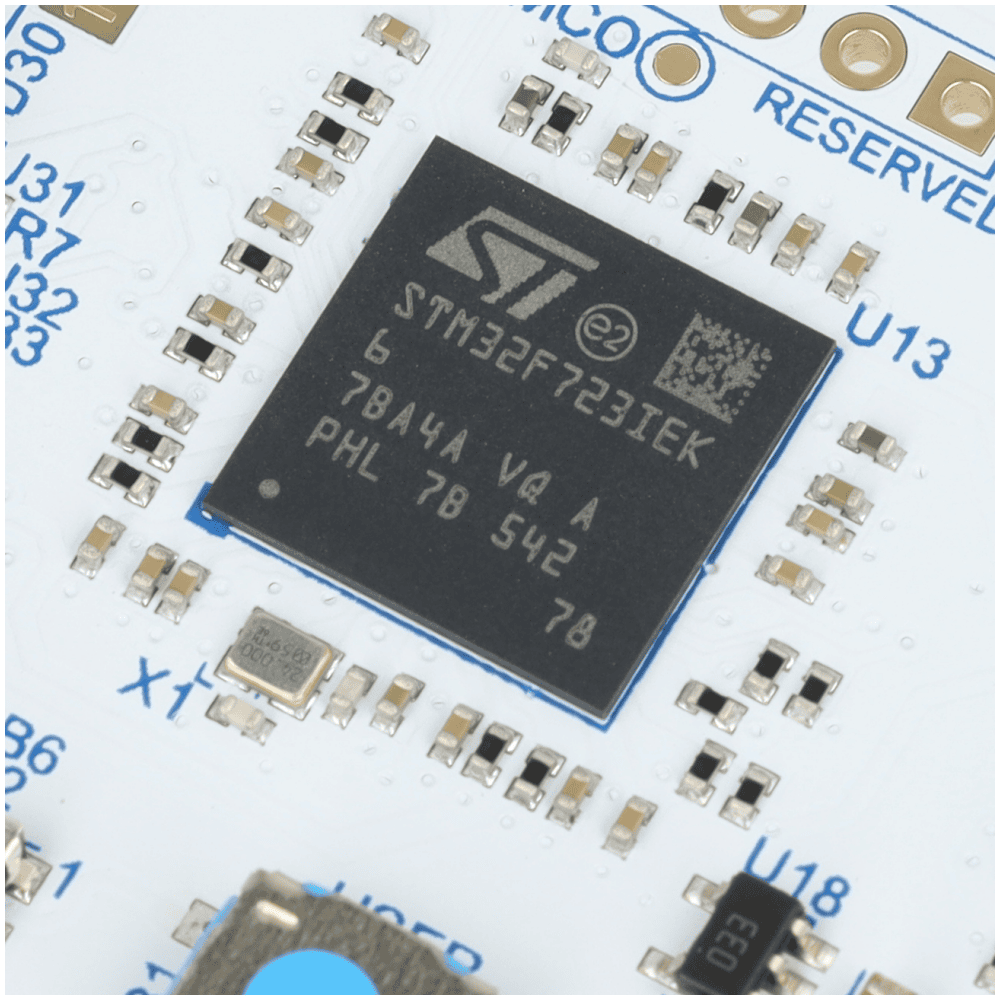

- Wbudowany programator / debugger: ST-LINK/V3EC
- Pamięć masowa
- Virtual COM port
- Debugger SWD, JTAG, SWV
- Możliwość użycia z zewnętrznym układem przez złącze MIPI-10 STDC14

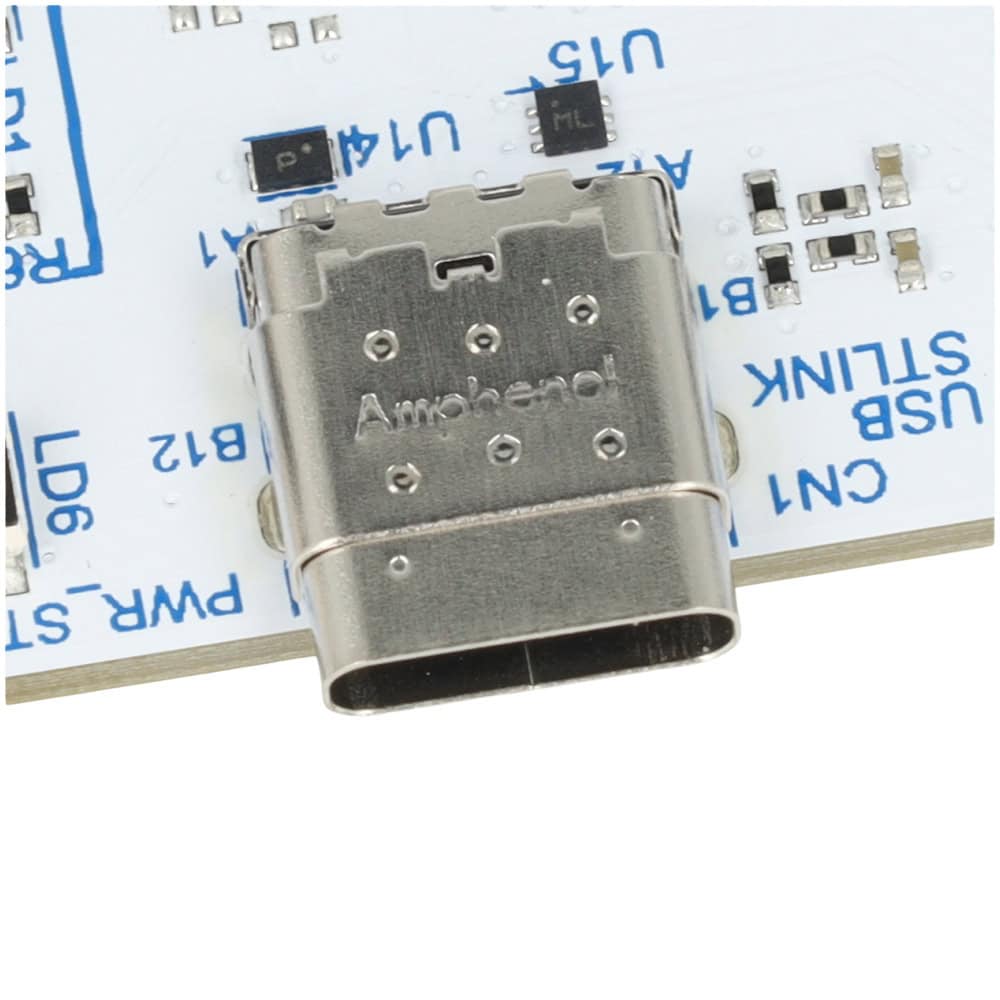

- Złącza USB-C
- ST-Link zasilanie, programowanie i debugowanie
- USB Type-C user – USB Full Speed Device
- Złącze w standardzie Arduino Uno R3
- Złącze w standardzie ST Morpho
- Wlutowane goldpiny
- Opcje zasilania:
- Z portu USB-C ST-LINK
- Z portu USB-C user
- Z zewnętrznego źródła VIN 7–12 V, E5V 5 V lub 3,3 V
- Wskaźniki LED:
- Zasilania 5V LD7
- Komunikacji ST-Link LD4 – trójkolorowa
- Status zasilania ST-Link LD6 – trójkolorowa
- Zasilania USB LD5
- Dioda użytkownika LD1
- Przyciski:
- Użytkownika B1
- Reset B2
- Boot B3
- Zegar:
- Oscylator kwarcowy 32 768 Hz LSE dla RTC
- Oscylator 24 MHz HSE dla mikrokontrolera
- Interfejs CAN:
- Wbudowany transceiver CAN FD
- Złącze CAN FD
- Możliwość dołączenia rezystora terminującego 120 Ω
- Możliwość odłączenia części ST-LINK w celu programowania zewnętrznych układów
- Kompatybilność z STM32CubeC5 oraz popularnymi środowiskami:
- STM32CubeIDE, Keil MDK-ARM, IAR EWARM
