STM32 Discovery STM32F469I-DISCO

349,16

  • Zestaw do zastosowań multimedialnych
  • Mikrokontroler STM32F469NIH6
  • Dotykowy wyświetlacz TFT z interfejsem MIPI-DSI

Brak w magazynie

Opis

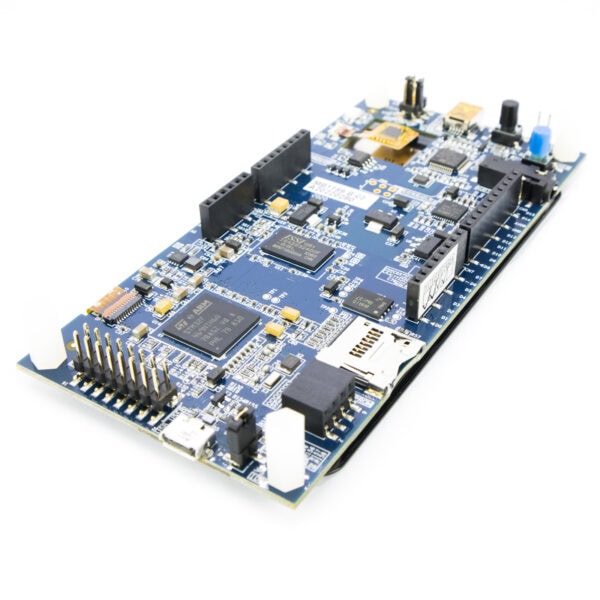

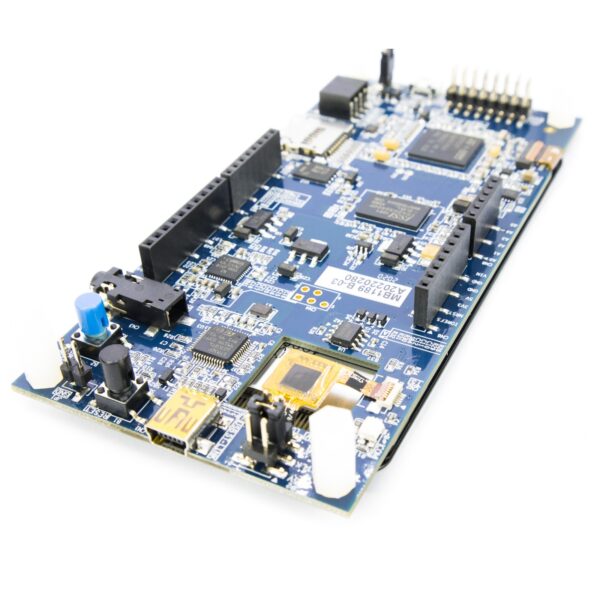

Zestaw deweloperski Discovery STM32F469I-DISCO to świetny wybór dla rozwoju urządzeń multimedialnych. Umożliwia to niesamowicie mocny mikrokontroler z szeregiem interfejsów multimedialnych oraz akceleratorem graficznym Chrom-ART.

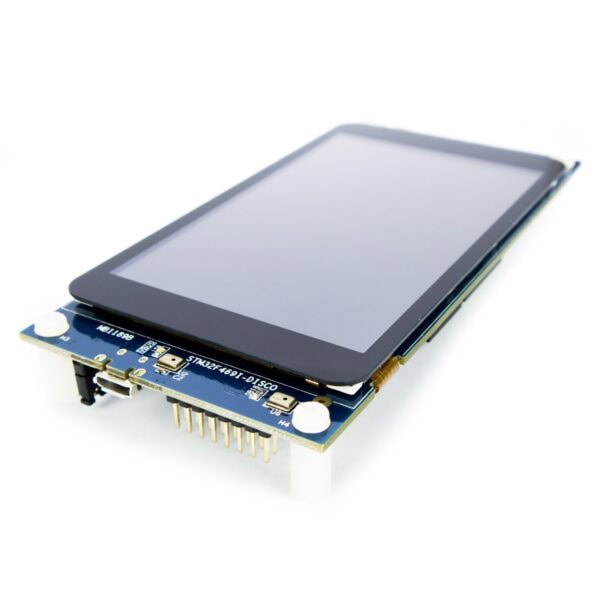

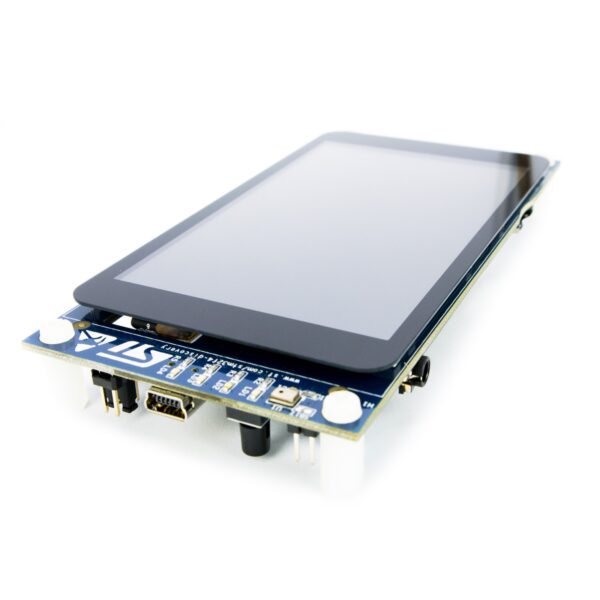

Na płytce znajduje się dotykowy wyświetlacz TFT z interfejsem MIPI.

Płytka posiada zintegrowany programator ST-Link/V2.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3 dzięki któremu w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Parametry

  • Mikrokontroler STM32F469NIH6
    • Rdzeń Arm® Cortex®-M4, 2 MB Flash, 384 kB RAM
    • Częstotliwość rdzenia max: 180MHz
    • 1 x USB OTG FS/HS
    • 1 x USB OTG FS
    • 3 x 12-bit ADC
    • 2 x 12-bit DAC
    • 1 x Czujnik temperatury
    • Timery 32-bit i 16-bit, Motor Control
    • 2 x SDMMC, 6 x SPI (Dual Quad SPI) 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 4 x UART LIN, 1 x SAI
    • Camera interface
    • MIPI-DSI
    • TFT LCD Controller
    • TRNG
    • Touch Sensing Controller
    • FMC/SRAM/NOR/NAND/CF/SDRAM
    • ART Accelerator™
    • Chrom-ART Accelerator™

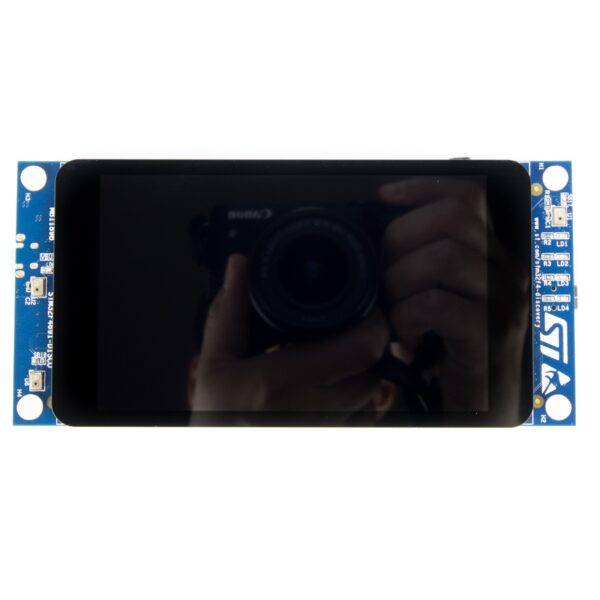

  • 4″ wyświetlacz kolorowy TFT 800×480 px, Interfejs MIPI DSI, pojemnościowy panel dotykowy
  • Audio kodek na interfejs SAI z wyjściem słuchawkowym jack
  • 3 mikrofony MEMS
  • Złącze kart microSD
  • Złacze rozszerzeń I2C
  • 4M x 32bit SDRAM
  • 128 Mbit Quad-SPI NOR Flash
  • Przycisk Reset
  • Przycisk Wake-up
  • 4 kolorowe diody LED użytkownika
  • Złącze USB OTG FS
  • Złącze Arduino® Uno R3
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne
  • Programator ST-Link/V3E na płytce
  • Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
