Płytka ESP32 ESP32-S3-DevKit WiFi + BLE 5.0
Płytka ESP32 ESP32-S3-DevKit WiFi + BLE 5.0
ESP32-S3-DevKit to niewielka płytka deweloperska z modułem ESP32-S3-WROOM-1 firmy Espressif. Wbudowane WiFi i Bluetooth Low Energy 5.0 pozwalają na zastosowanie w IoT. Pamięci Flash 16 MB, RAM 512 kB, PSRAM 8 MB, ROM 384 kB. Antena PCB. Wbudowany programator CH343P.
43,29 zł z VAT
Cena netto: 35,20 zł
97 w magazynie
Zdobądź 4329 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
Płytka ESP32 ESP32-S3-DevKit WiFi + BLE 5.0

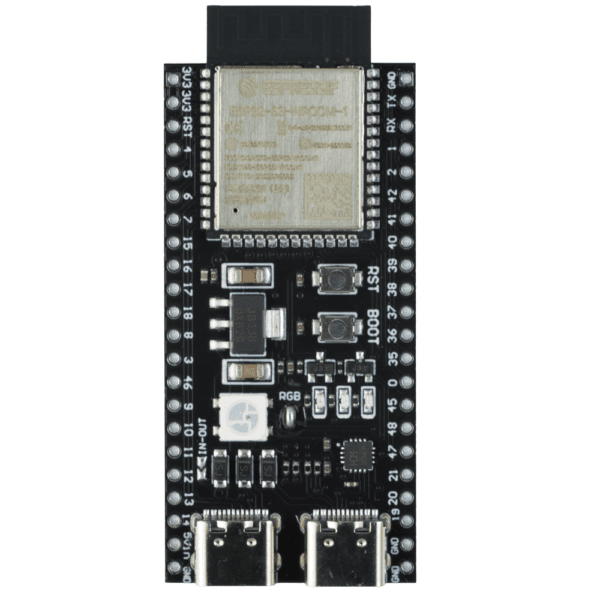

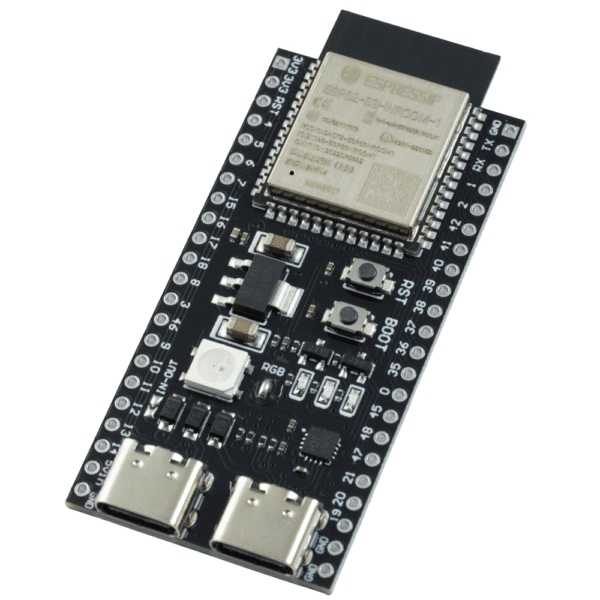

Płytka ESP32-S3-DevKit to niewielki, ale wydajny moduł do tworzenia aplikacji IoT (Internet of Things).
Został on oparty na układzie ESP32, który jest znany z wysokiej wydajności i niskiego zużycia energii. Płytka posiada m.in. procesor o taktowaniu 240 MHz, pamięć FLASH o pojemności 16 MB, a także wbudowane moduły WiFi i Bluetooth.

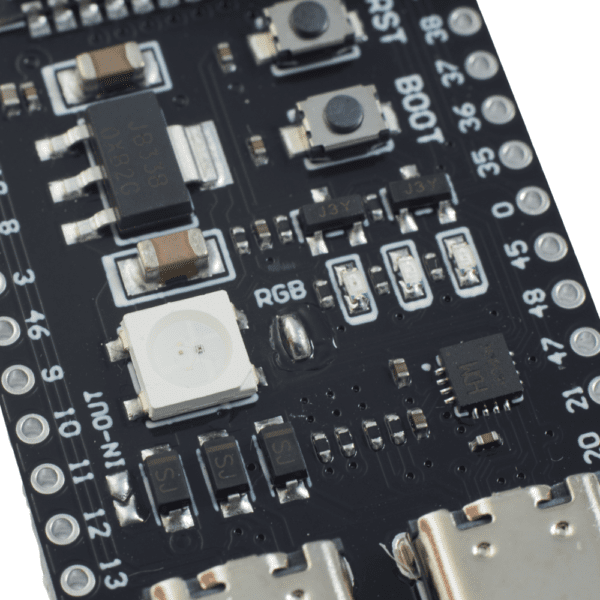

Płytka wyposażona jest w szereg dodatkowych funkcji jak diody LED, złącza USB-C, dioda WS2812B, konwerter USB-UART.
Aby dioda LED RGB działała, zworka RGB powinna być zalutowana.
.

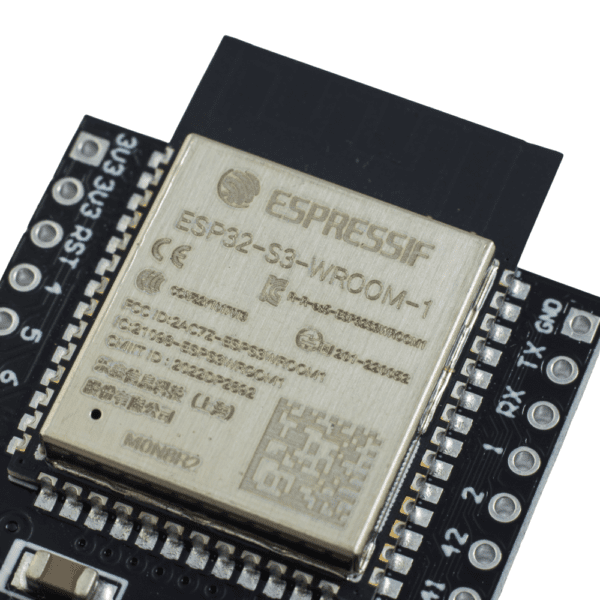

Moduł ESP32-S3-WROOM-1
Moduł ESP32-S3-WROOM-1 na płytce posiada układ ESP32-S3 z rdzeniem Xtensa dual-core 32-bit LX7 o maksymalnym taktowaniu 240 MHz.
Moduł obsługuje komunikachę WiFi w standardzie 802.11 b/g/n 2,4GHz oraz Bluetooth LE (Bluetoth Low Energy) v5.0, dzięki czemu nadają się do zastosowań IoT.

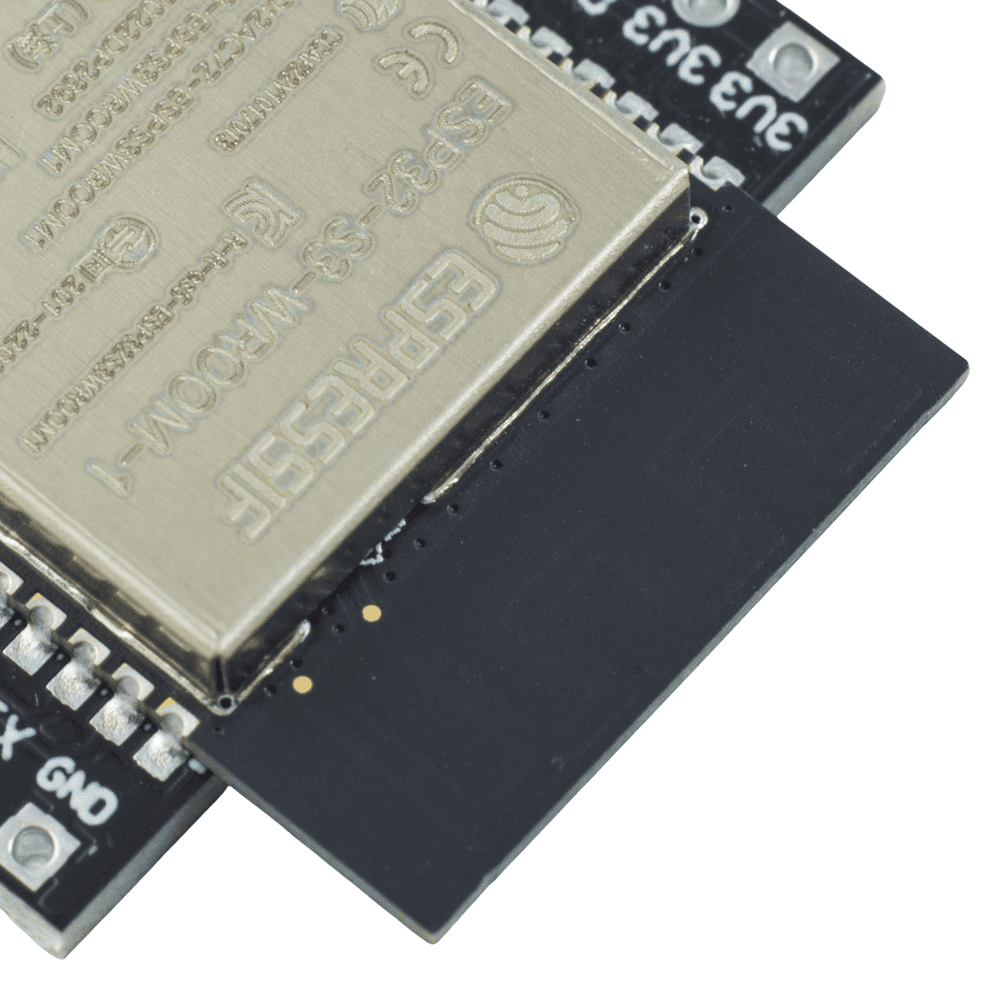

Moduł ma wbudowaną antenę PCB.
ESP32-S3-WROOM-1 posiada 16 MB pamięci Flash SPI, 512 kB wbudowanej pamięci RAM, 8 MB pamięci PSRAM i 384 kB wbudowanej pamięci ROM.
Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!
Wyposażenie i programowanie płytki ESP32-S3-DevKit

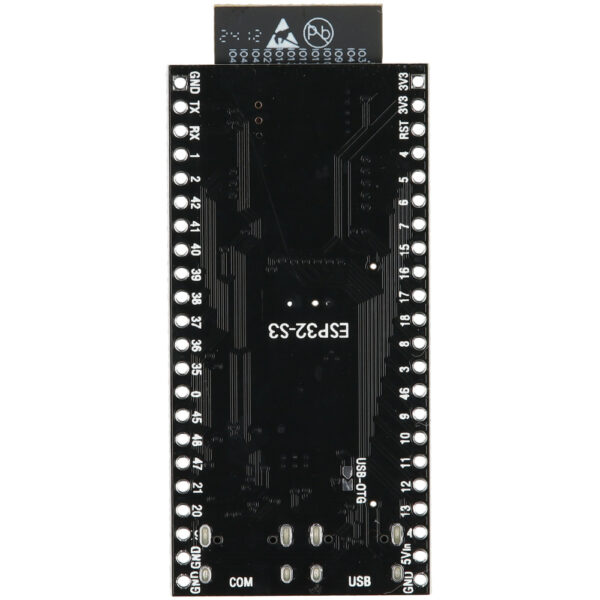

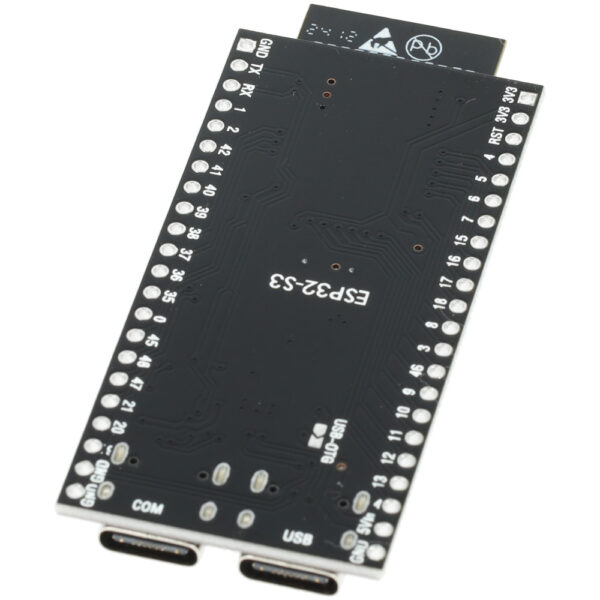

Ilość pinów GPIO jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 34. Do ESP32-S3-DevKit podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 38.

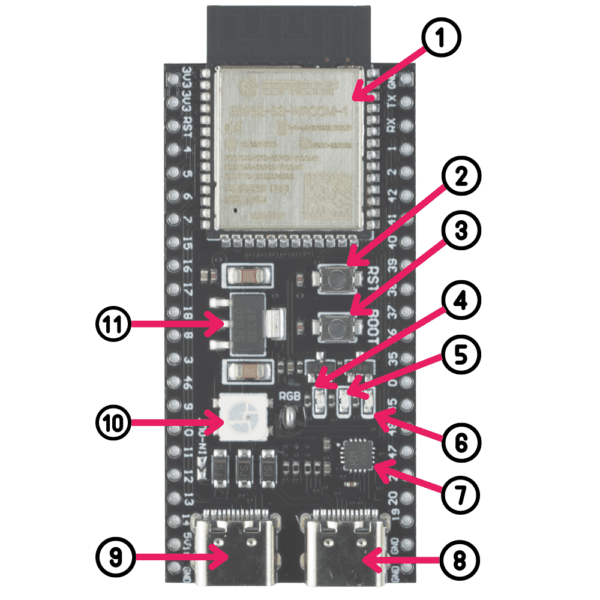

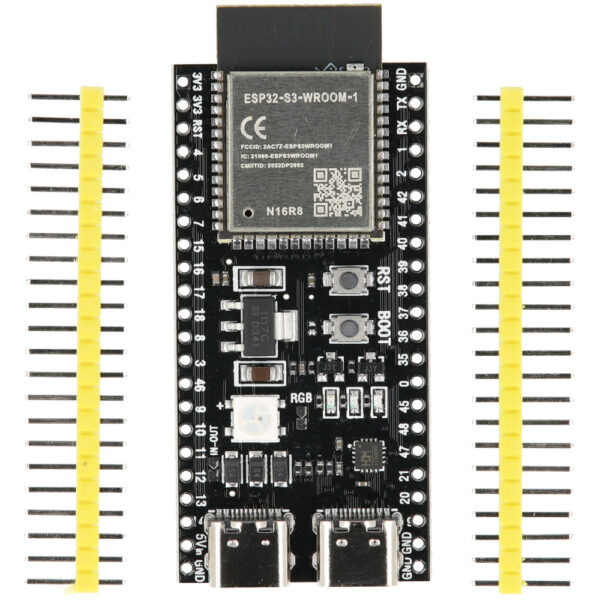

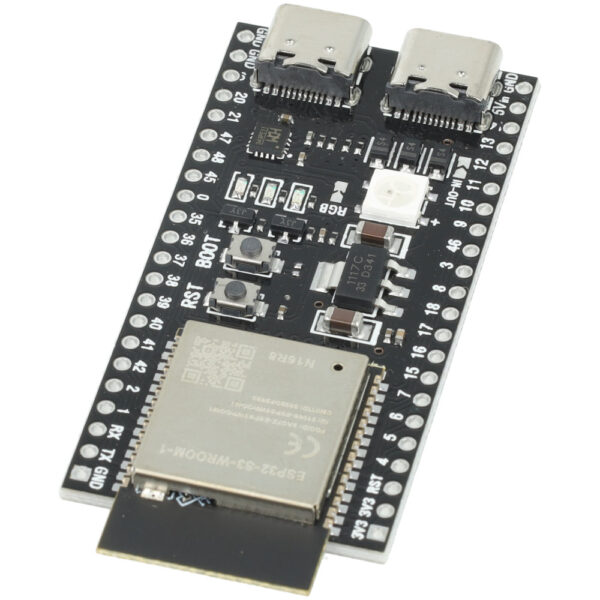

Na płytce znalazło się miejsce na dodatkowe elementy takie jak:
1️⃣ Moduł ESP32-S3-WROOM-1
2️⃣ Przycisk RST
3️⃣ Przycisk BOOT
4️⃣ Dioda zasilania
5️⃣ Dioda komunikacji UART TX
6️⃣ Dioda komunikacji UART RX

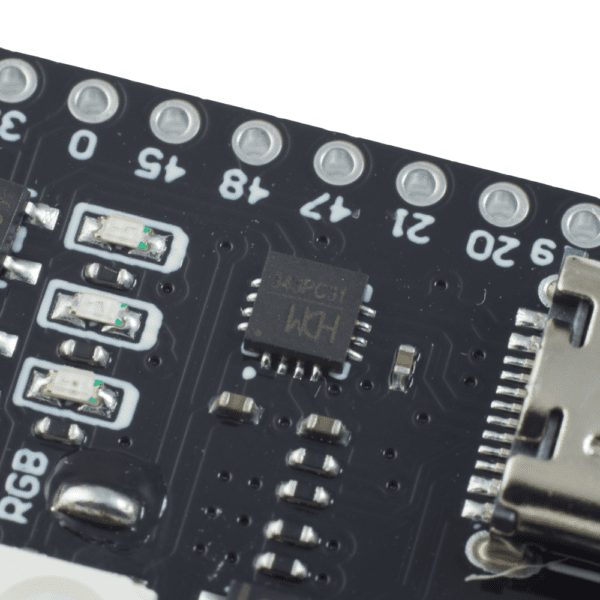

7️⃣ Konwerter USB-UART CH343P

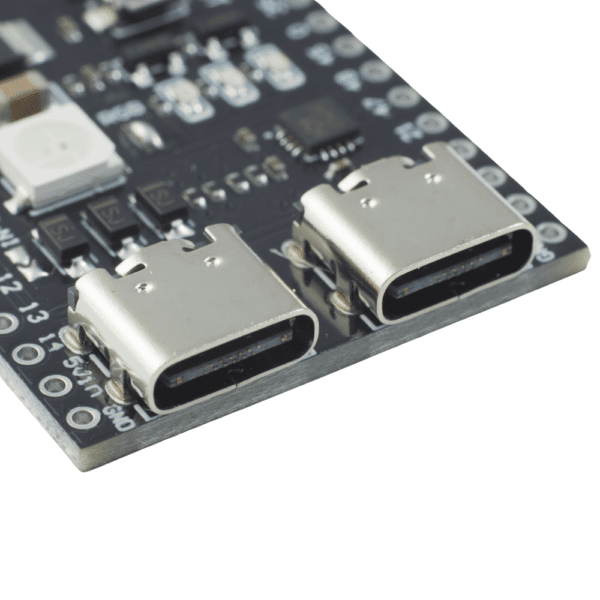

8️⃣ Złącze USB-C konwertera USB-UART do komunikacji z PC
9️⃣ Złącze USB-C układu ESP32-S3 USB OTG
1️⃣0️⃣ Dioda RGB WS2812B
1️⃣1️⃣ Stabilizator LDO 3,3V
Płytkę możesz w prosty sposób programować z poziomu Arduino IDE.
Wbudowany programator
Płytka posiada wbudowany programator na układzie CH343P.
Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB-C.
Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:
- Przytrzymaj EN / RST
- Przytrzymaj BOOT / IO0
- Puść EN / RST trzymając nadal BOOT / IO0
- Puść BOOT / IO0
Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.
Specyfikacja Płytki ESP32-S3-DevKit
- Moduł ESP32-S3-WROOM-1-N16R8
- Układ ESP32-S3
- Częstotliwość zegara: do 240 MHz
- 16 MB FLASH SPI
- 512 kB RAM
- 8 MB PSRAM
- 348 kB ROM
- Moduł WiFi w standardzie 802.11 b/g/n 2,4 GHz
- Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
- Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
- Bluetooth Low Energy 5.0
- Interfejsy UART / SPI / SDIO / I2C / PWM / ADC / DAC / PWM / Motor PWM / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
- Zdalna aktualizacja firmware (FOTA)
- Obsługa kart SD / microSD przez adapter ze złączem (do 4GB)
- Stabilizator napięcia
- Wbudowany programator CH343P
- Przycisk RESET
- Przycisk BOOT
- Dioda RGB WS2812B
- Dioda zasilania
- Diody UART TX i RX
- Złącze USB-C do komunikacji USB-UART
- Złącze USB-C OTG układu ESP32-S3
- Napięcie zasilania: 5 V
- Raster goldpinów: 2,54 mm
- Wymiary modułu: 57 x 28 x 4,5 mm

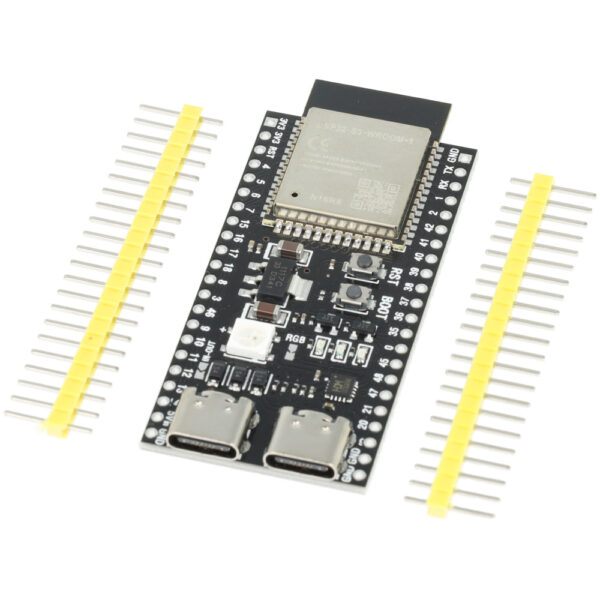

- Złącza goldpin do wlutowania w zestawie
