P-NUCLEO-WB55

249,64

  • Nucleo: STM32WB55RG
  • USB Dongle: STM32WB55CG
  • Wbudowany programator / debugger ST-Link V2
  • Złącze zgodne z Arduino Uno
  • Płytka zgodna z ARM mbed

Na stanie

Opis

P-NUCLEO-WB55 to niezwykły zestaw ewaluacyjny od firmy ST. Służy on do rozwoju oprogramowania w ramach komunikacji Bluetooth 5.0 oraz IEEE 802.15.4-2011 czy Zigbee.

Zestaw składa się z dwóch części:

  • Płytka rozwojowa Nucleo-68 z mikrokontrolererm STM32WB55.

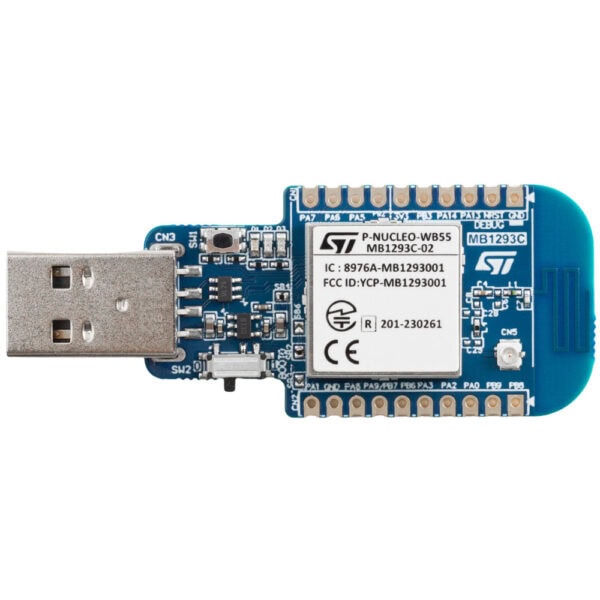

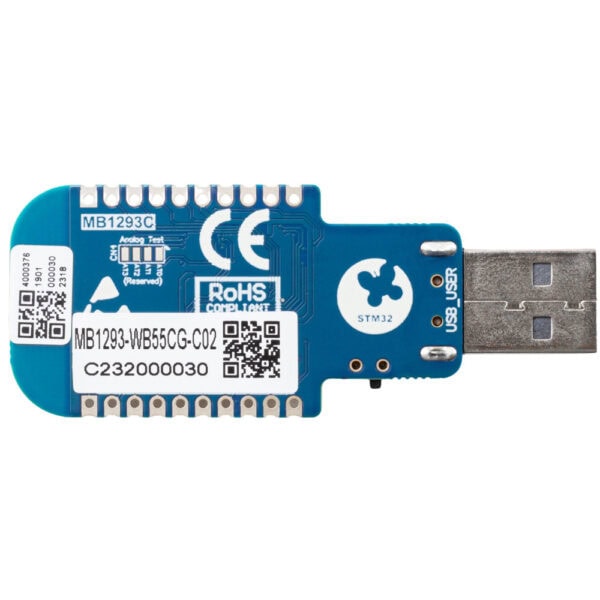

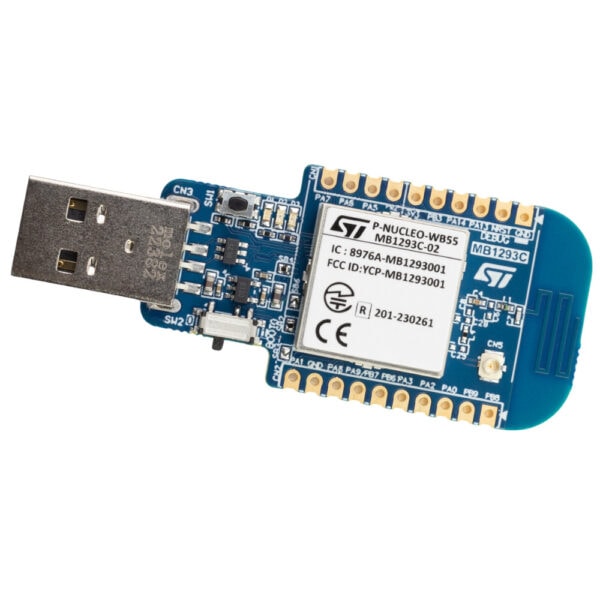

  • USB Dongle podłączany do komputera PC. Tutaj również jest STM32WB55.

Dzięki USB Dongle nie ma potrzeby używania innych zewnętrznych urządzeń, aby pracować z komunikacją Bluetooth 5.0.

Seria STM32WB55 to ciekawe połączenie dwóch rdzeni. Pierwszy Cortex-M4 jest procesorem aplikacyjnym. Drugi Cortex-M0+ służy tylko i wyłącznie jako procesor sieciowy. Zastosowanie dwóch rdzeni pozwala na pracę aplikacji i radia w czasie rzeczywistym. Dodatkowo daje to lepsze możliwości jeśli chodzi o zarządzanie energią co we współczesnej komunikacji Bluetooth jest bardzo ważne.

Płytki Nucleo posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Specyfikacja płytki Nucleo

  • Mikrokontroler STM32WB55RG
    • Rdzeń: Cortex-M4(aplikacja), Cortex-M0+(radio)
    • Maksymalne taktowanie: 64 MHz(M4), 32 MHz(M0+)
    • Pamięć Flash: 1 MB
    • Pamięć SRAM: 256 kB
    • 2 x DMA
    • IPCC (Inter Processor Communication Controller)
    • Security
      • Secure Firmware Installation (SFI)
      • RNG
      • PKA
      • 2 x AES
    • Interfejsy
      • 2 x I²C
      • 2 x SPI
      • 1 x QuadSPI
      • 1 x UART / USART
      • 1 x LPUART
      • 1 x SAI
      • 1 x USB device FS
    • Interfejsy analogowe
    • 1 x ADC 12 bit
    • 2 x Low Power Comparator
    • Timery
      • 2 x 16 bit Low Power Timer
      • 1 x 16 bit (6 kanałów)
      • 1 x 16 bit (4 kanały)
      • 2 x 16 bit (1 kanał)
      • 1 x RTC
      • 1 x SysTick
      • 2 x Watchdog
    • LCD controller
    • Touch Sensing Control
      • 18 kanałów dotykowych pojemnościowych
    • CRC
    • Większość GPIO toleruje 5 V
  • Oscylator RTC 32,768 kHz
  • Wbudowany programator / debugger ST-Link V2
    • Złącze micro USB
  • Zasilanie
    • Z micro USB
    • Z zewnętrznego źródła zasilania 5 lub 3,3 V
  • Diody LED
    • Komunikacja USB
    • Zasilanie
    • 3 x Dioda użytkownika
  • Przyciski
    • Reset
    • 3 x Użytkownika
  • Gniazdo na baterię CR2032
  • Zintegrowana antena PCB + złącze SMA na zewnętrzną antenę
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed

Specyfikacja USB Dongle

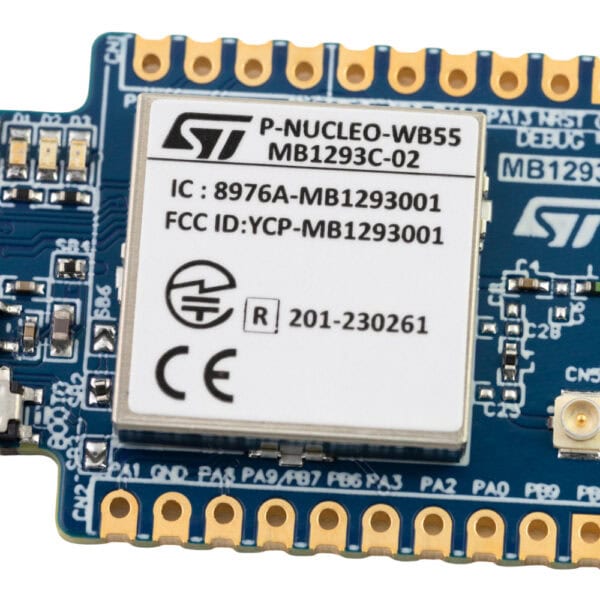

  • Mikrokontroler STM32WB55CG

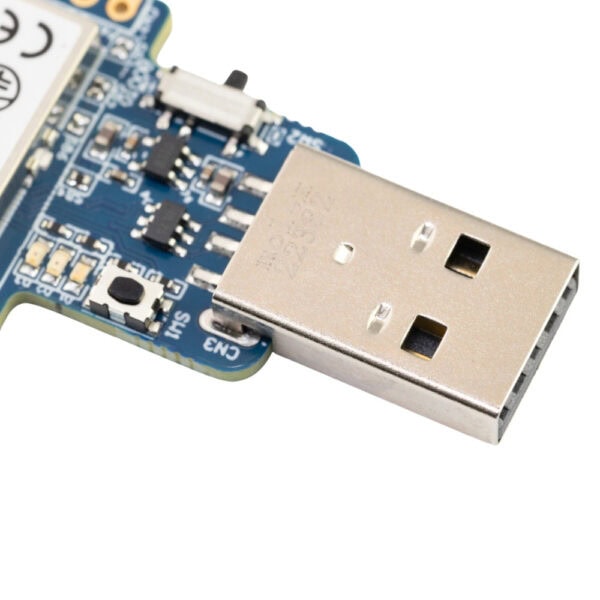

  • Przełącznik do zarządzania bootowaniem
  • Przycisk użytkownika
  • 3 x Dioda LED użytkownika

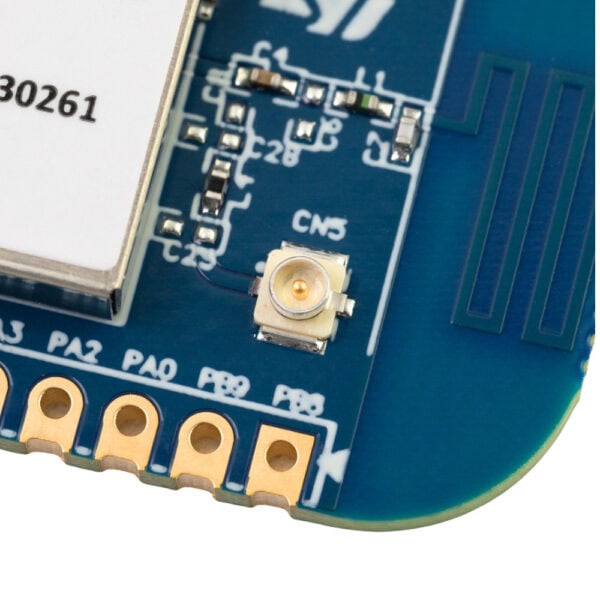

  • Zintegrowana antena PCB + złącze uFL na zewnętrzną antenę
