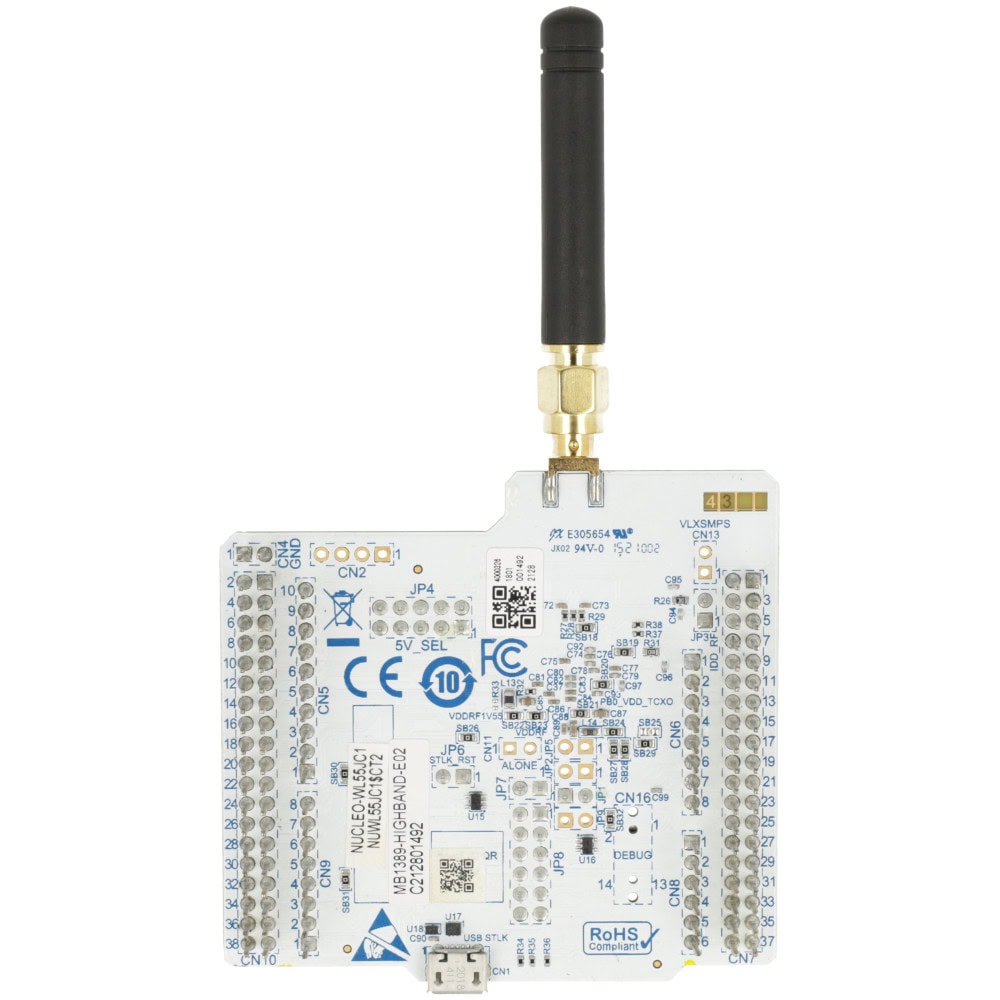

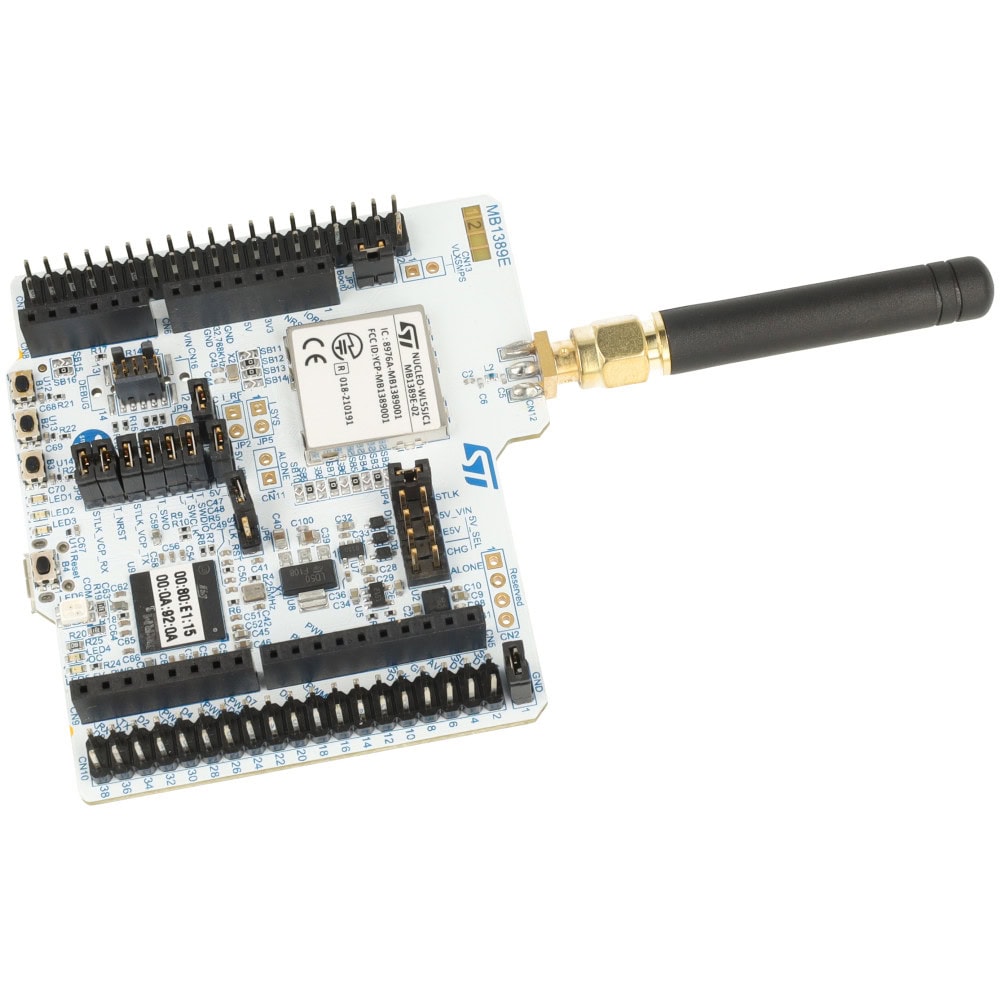

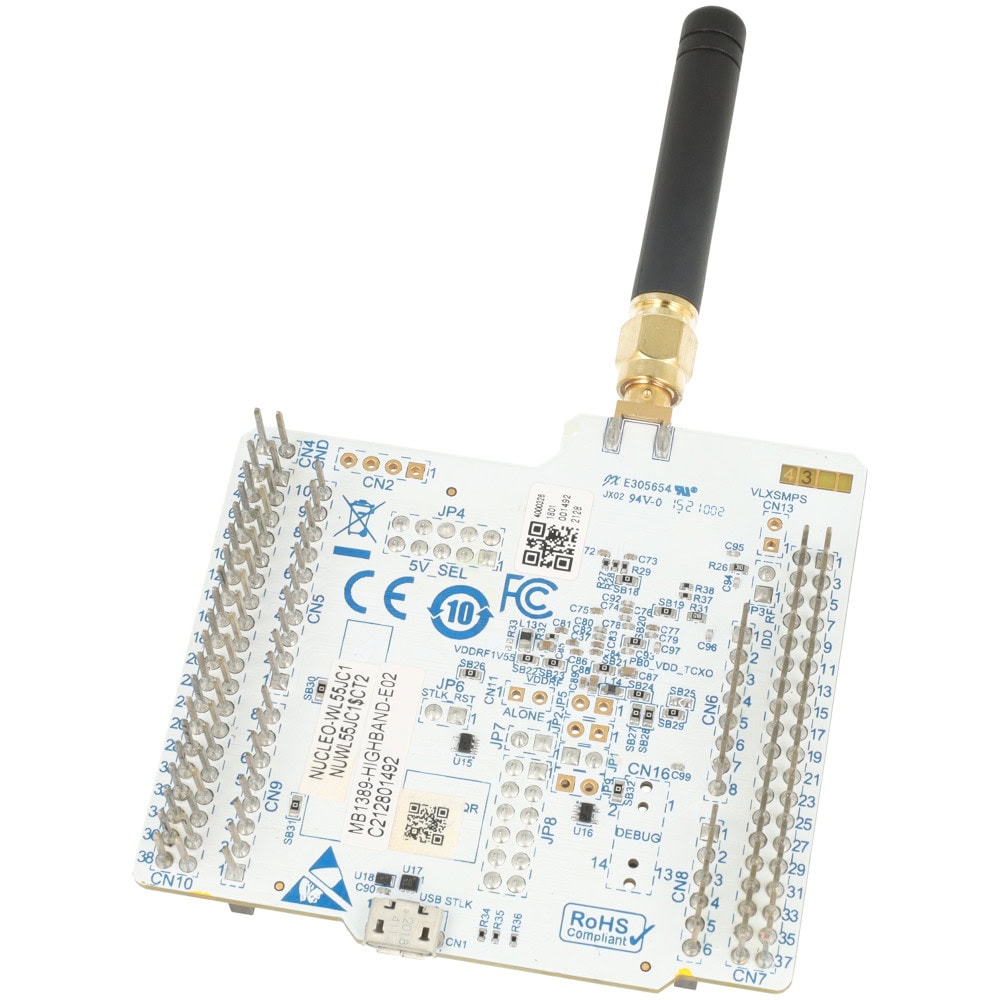

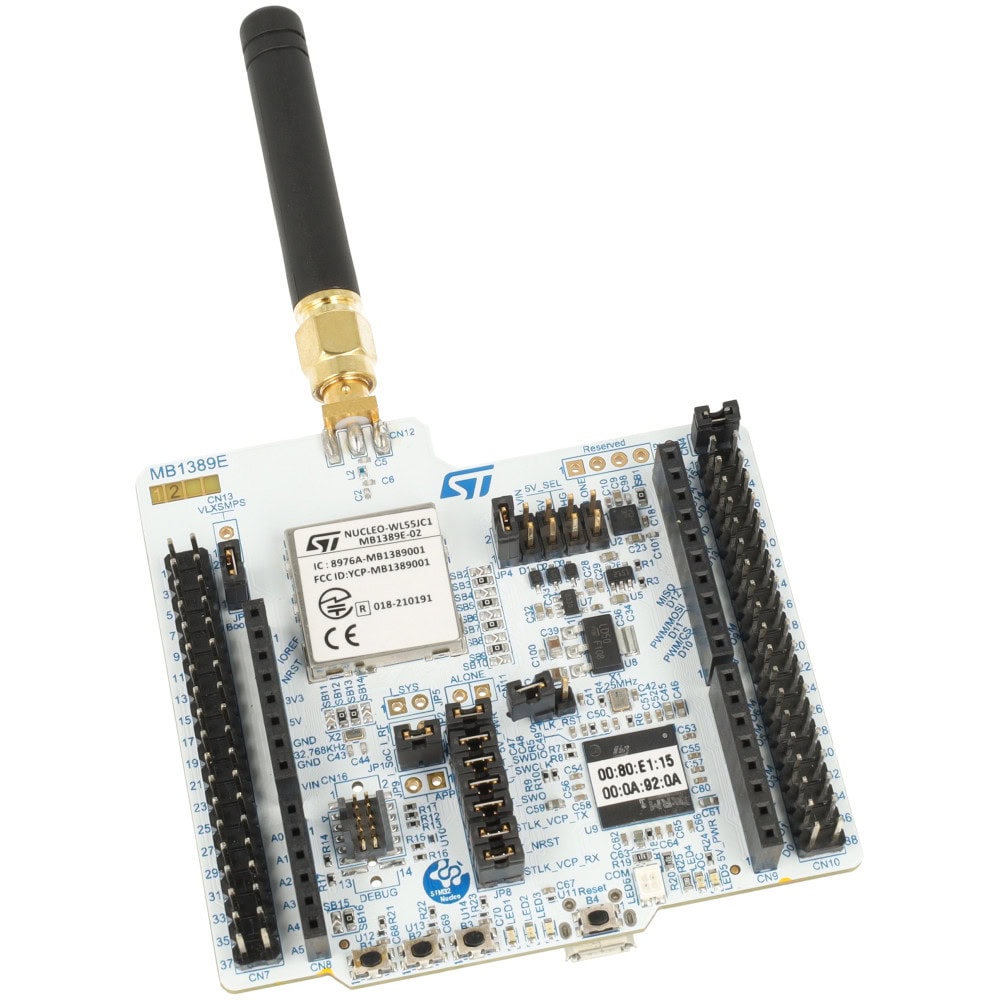

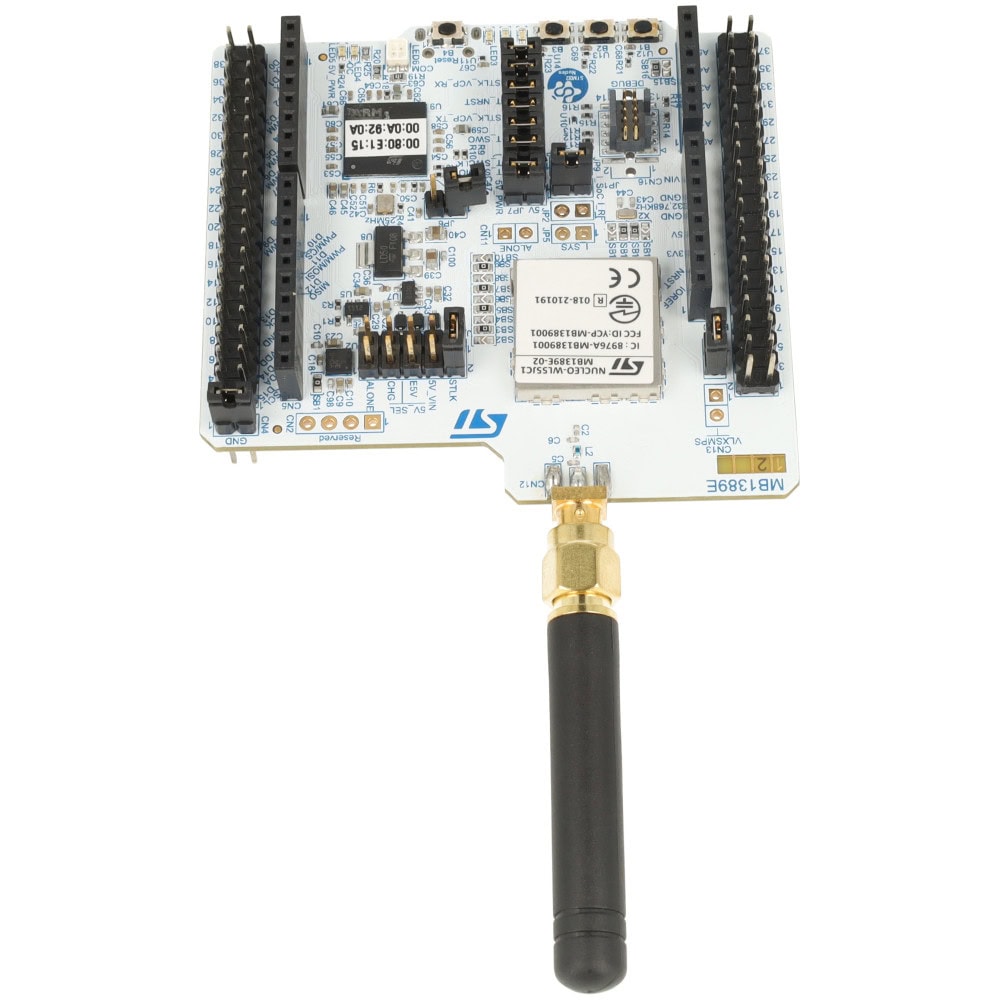

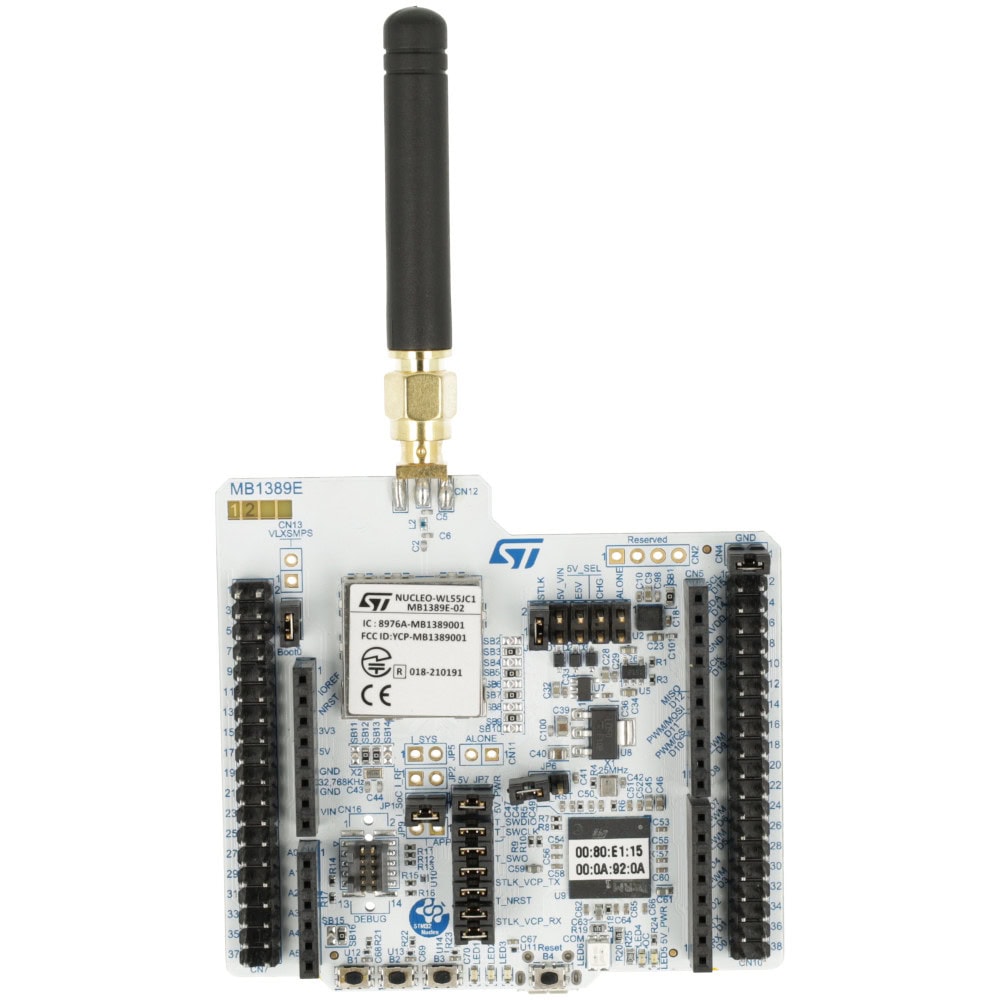

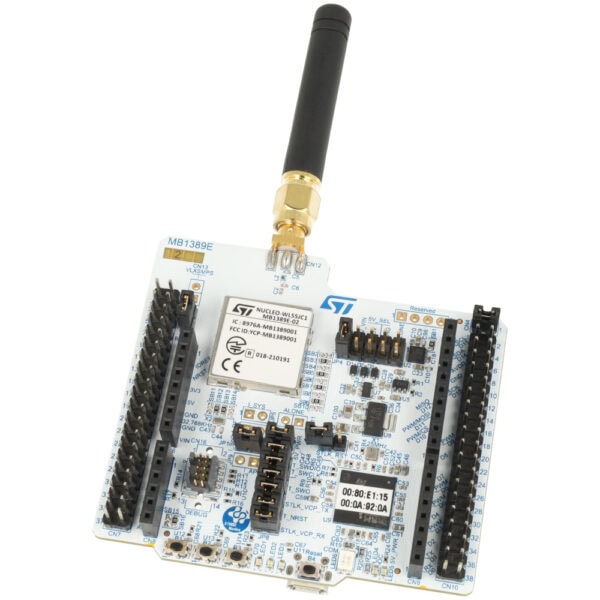

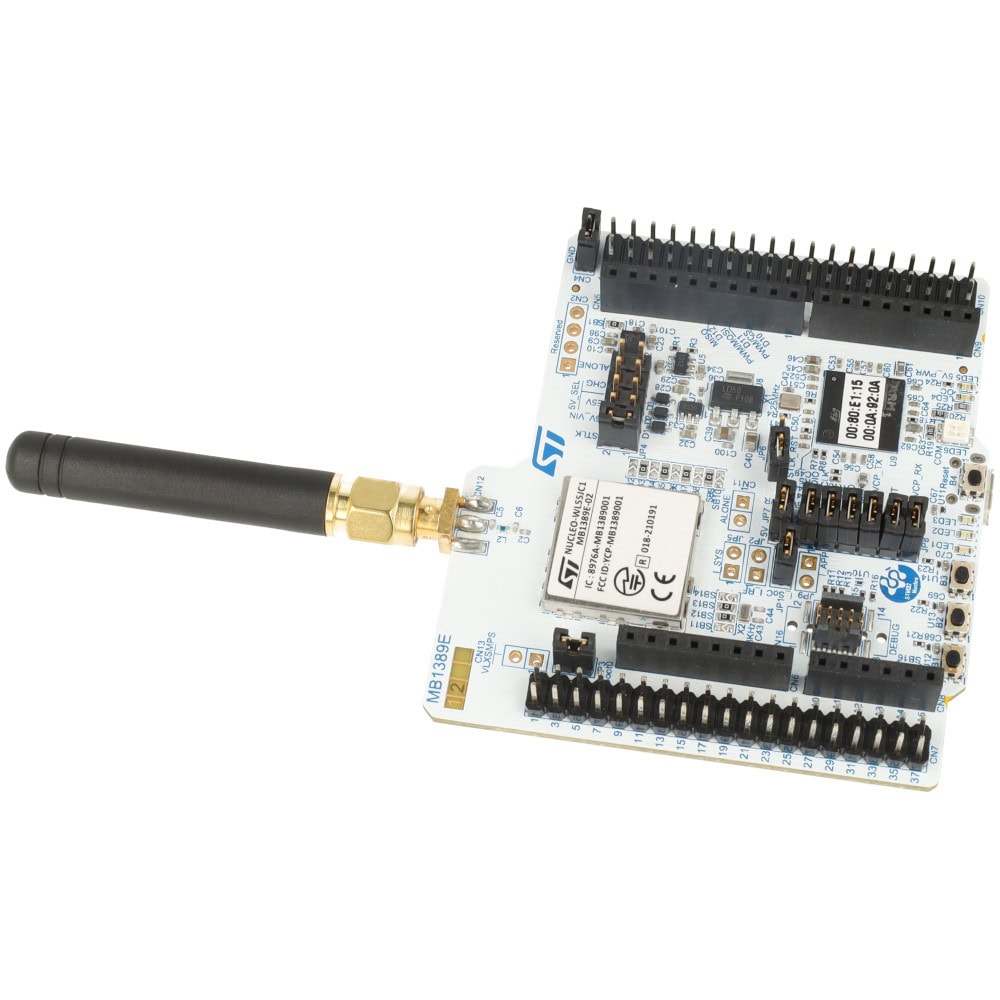

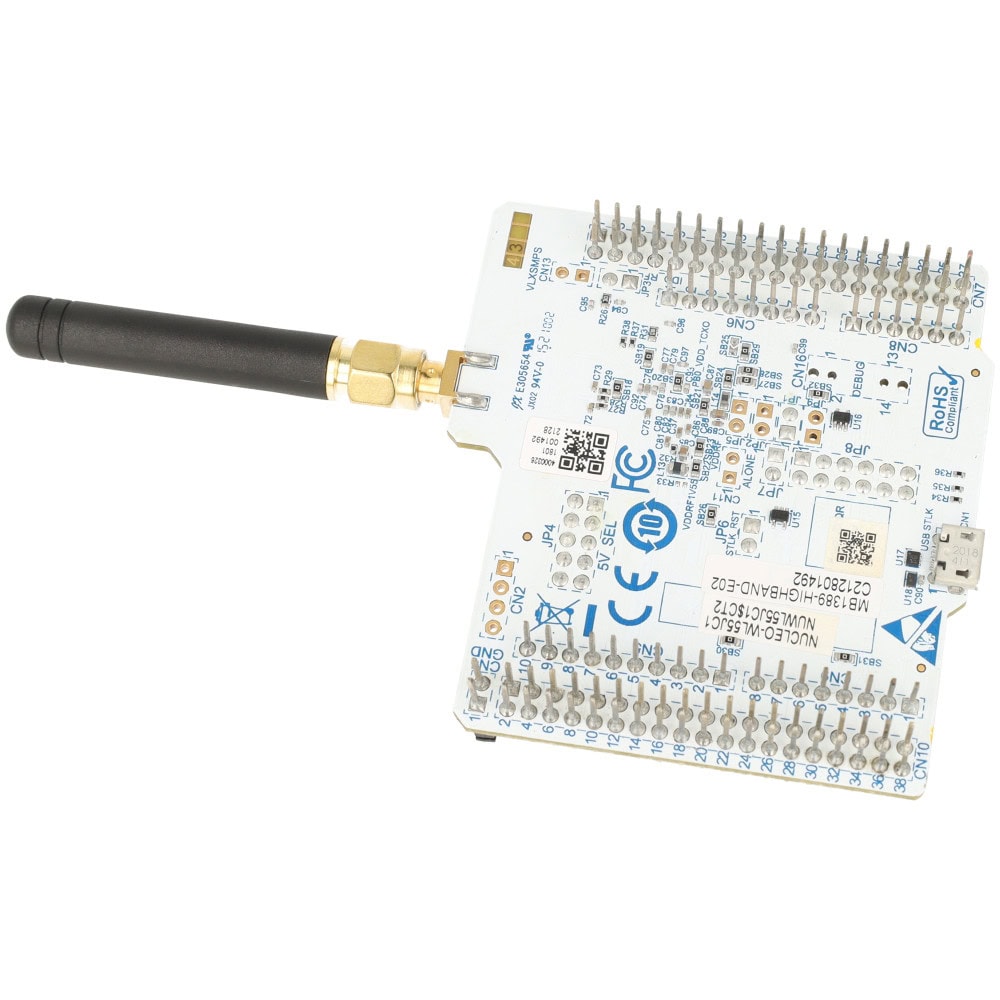

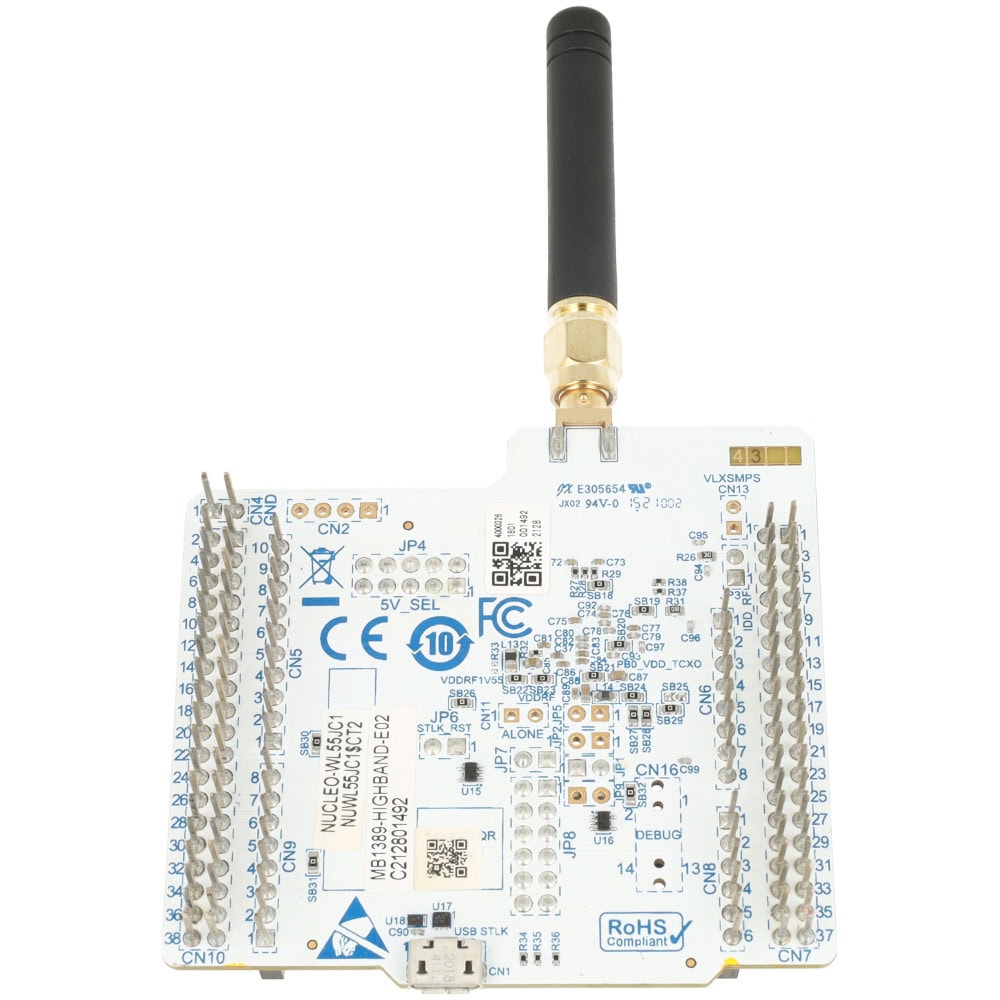

STM32 NUCLEO-WL55JC1 Nucleo-64 z LoRa Sigfox 865÷982 MHz

212,64

  • Mikrokontroelr STM32WL55JC
  • Tor radiowy dostosowany do Sigfox
  • Wbudowany programator / debugger ST-Link V3E
  • Złącze zgodne z Arduino Uno

2 w magazynie

Opis

NUCLEO-WL55JC2 to niezwykły zestaw ewaluacyjny od firmy ST. Zawiera on najnowszy układ, czyli SoC STM32WL55, który jest połączeniem mikrokontrolera, oraz transceivera radiowego sub-GHz. Obsługuje on wiele różnych modulacji, oraz protokołów komunikacyjnych.

Posiada on dwa rdzenie: ARM Cortex®-M4 i ARM Cortex®-M0. Dzięki temu słabszy rdzeń może być użyty do komunikacji radiowej, a mocniejszy do innych zadań.

Wersja płytki NUCLEO-WL55JC1 oznacza, że tor radiowy jest dostosowany do niższych częstotliwości, czyli 865 ÷ 982 MHz. Odpowiada to zakresowi, który wykorzystywany jest między innymi w komunikacji Sigfox.

Płytka posiada programator ST-Link V3E, który oprócz programowania umożliwia sprzętowe dubgowanie (praca krokowa, breakpointy).

ST Microelectronics dostarcza masę przykładów i bibliotek dla środowiska STM32CubeIDE.

Złącze zgodne z Arduino Uno R3 pozwala na łatwe rozszerzanie możliwości płytki.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki Nucleo

  • Mikrokontroler STM32WL55JC
    • Rdzeń: ARM Cortex®-M4, ARM Cortex®-M0
    • Maksymalne taktowanie: 48 MHz dla dwóch rdzeni
    • Pamięć Flash: 256 kB
    • Pamięć SRAM: 64 kB
    • 2 x DMA, 7 kanałów każdy
    • Radio
      • Modulacja: LoRa®, (G)FSK, (G)MSK, BPSK
      • Wzmacniacz wyjściowy
        • Low output power (up to 15 dBm)
        • High output power (up to 22 dBm)
      • OTA (over-the-air) firmware
    • Security
      • AES 256
      • RNG
      • PKA
      • PCROP, RDP, WRP
      • CRC
      • 64-bit UID
      • unikalne 96-bitowe ID
    • Interfejsy
      • 3 x I²C
      • 2 x SPI
      • 2 x USART
      • 1 x LPUART
    • Interfejsy analogowe
      • 1 x ADC 16-bit, 12 kanałów
      • 1 x DAC 12-bit, 1 kanał
      • 2 x Ultra-Low Power Comparator
    • Timery
      • 3 x 16 bit Ultra-Low Power Timer
      • 1 x 32 bit (4 kanały)
      • 1 x 16 bit (4 kanały)
      • 2 x 16 bit (2 kanały)
      • 1 x RTC
      • 1 x SysTick
      • 2 x Watchdog
    • Większość GPIO toleruje 5 V
  • Oscylator RTC 32,768 kHz
  • Wbudowany programator / debugger ST-Link V3E
    • Złącze micro USB
  • Zasilanie
    • Z micro USB
    • Z zewnętrznego źródła zasilania 5 lub 3,3 V
  • Diody LED
    • Komunikacja USB
    • Zasilanie
    • 3 x Dioda użytkownika
  • Przyciski
    • Reset
    • 3 x Użytkownika
  • Złącza
    • USB micro
    • MIPI debug
    • Arduino Uno R3
    • ST Morpho ze wszystkimi portami I/O
  • Złącze SMA na zewnętrzną antenę + antena w zestawie
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
