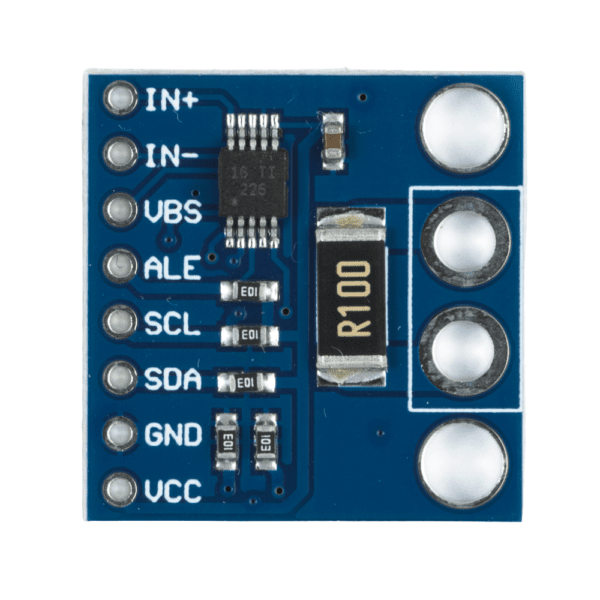

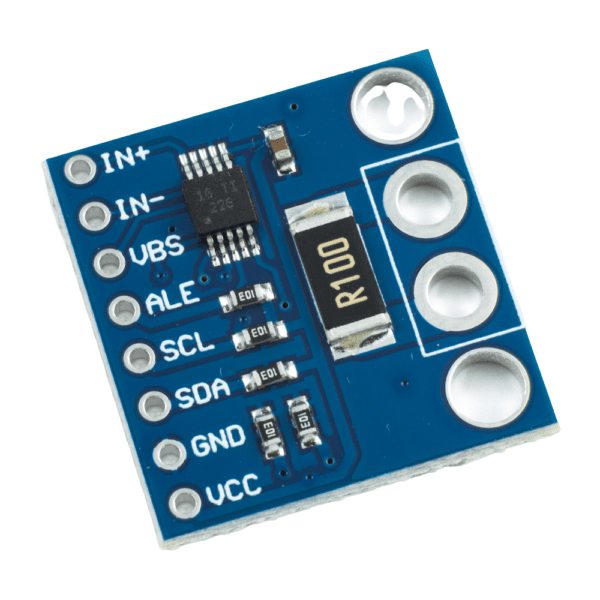

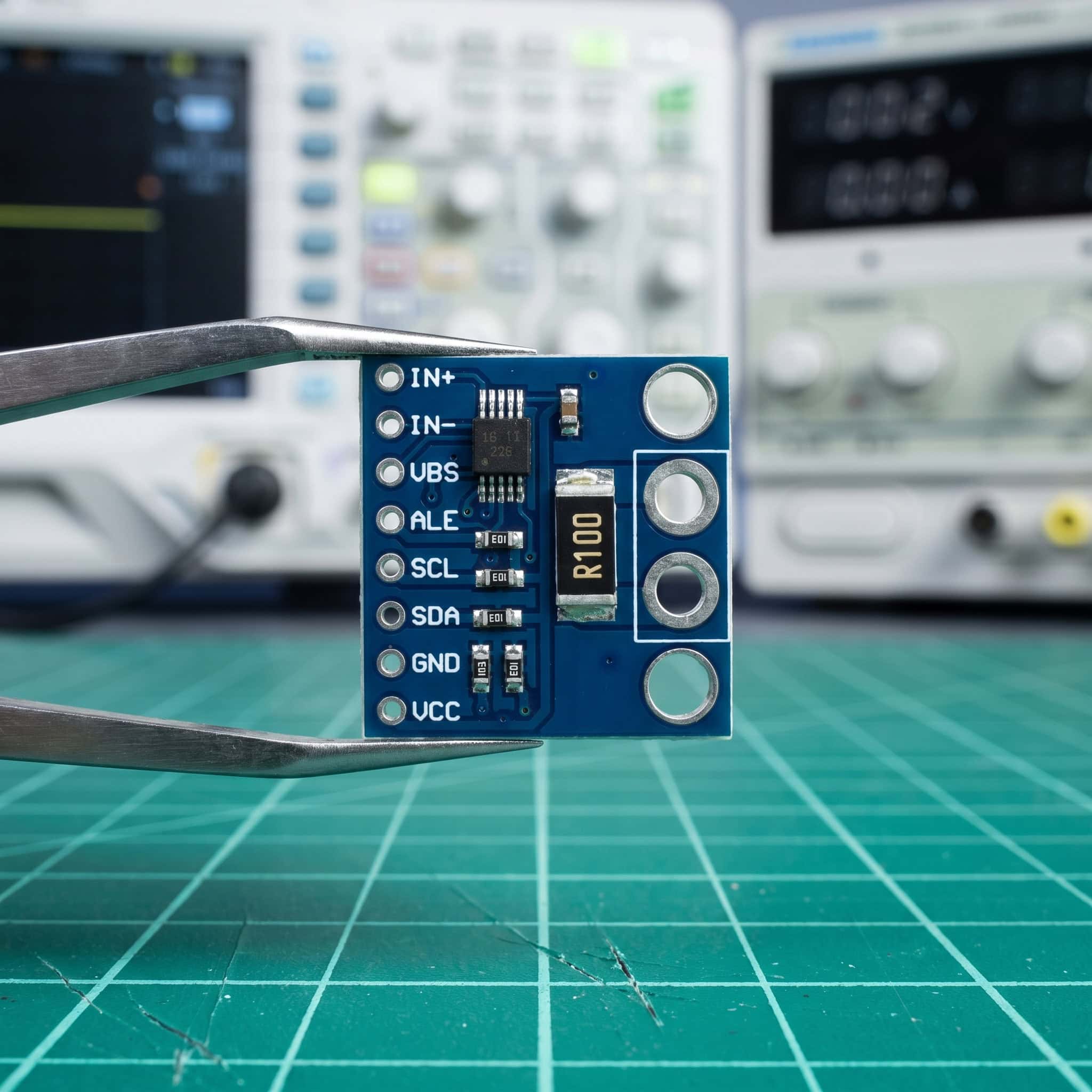

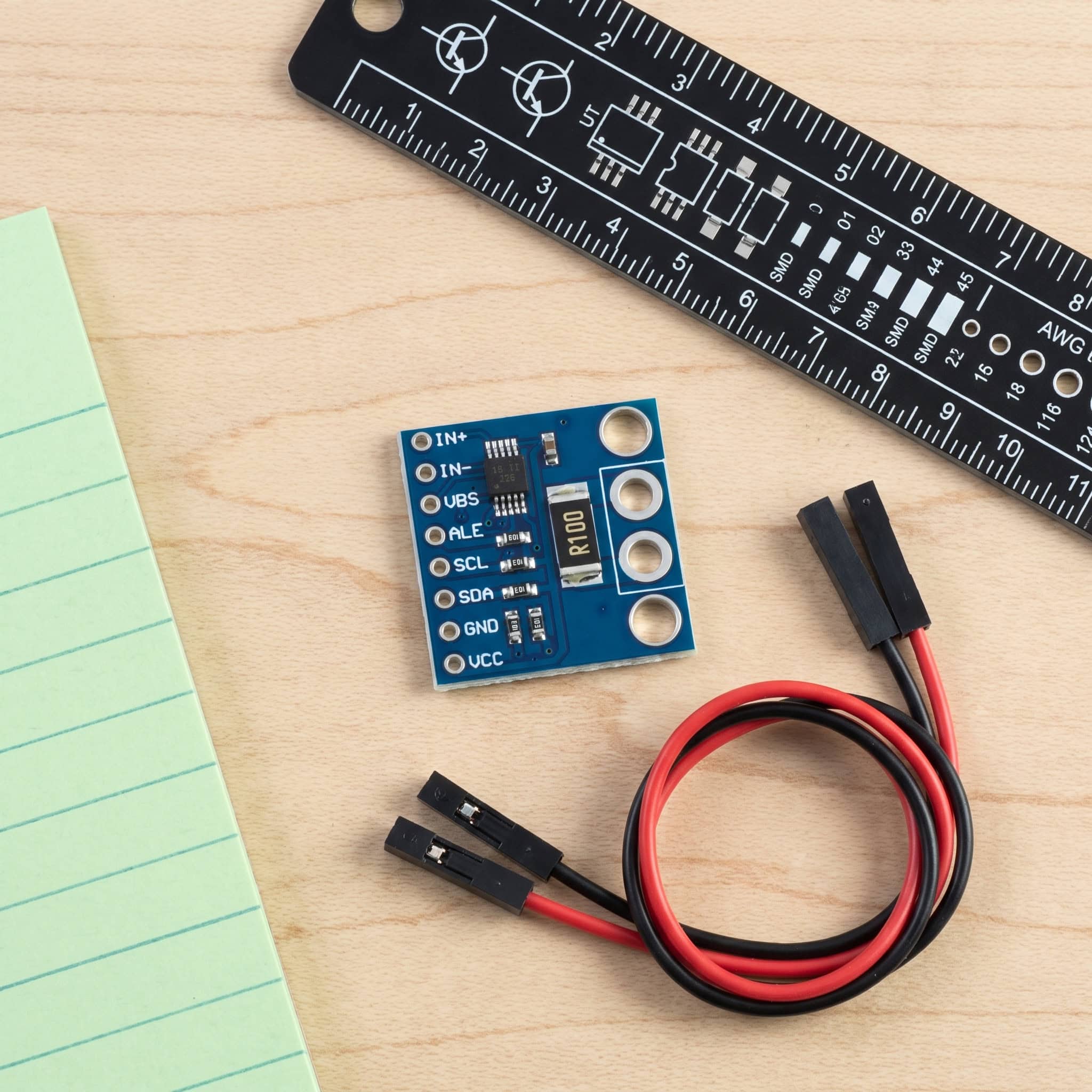

Czujnik prądu i mocy INA226 dwukierunkowy

Moduł dwukierunkowego czujnika prądu, napięcia i mocy oparty o układ INA226. Wyposażony jest nie tylko w pomiar prądu, ale również napięcia. W wygodny sposób możemy określić pobieraną przez mierzony układ moc.

Układ ten mierzy wartość przepływanego prądu przez rezystor bocznikowy. Na module znajduje się rezystor bocznikowy o wartości 0,1Ω.

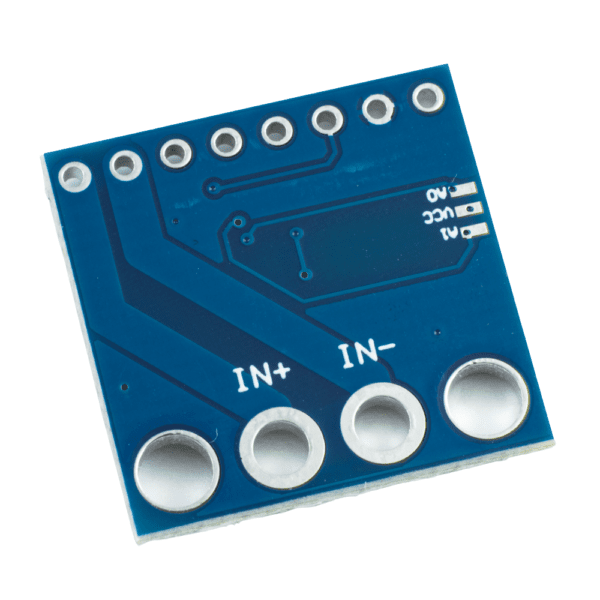

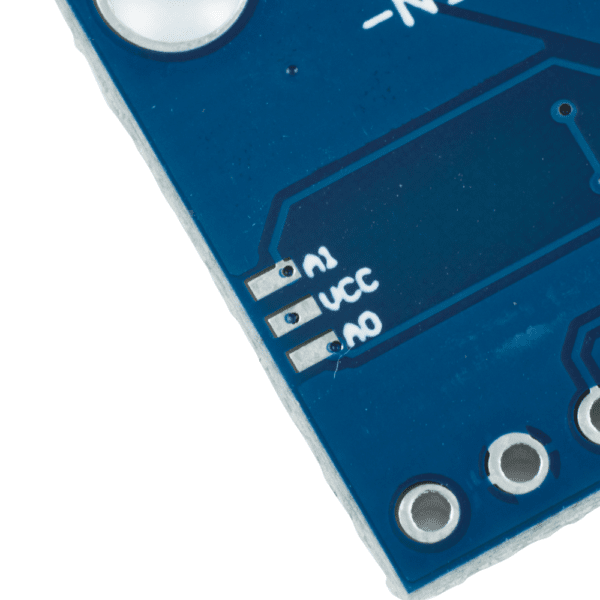

Moduł komunikuje się przez interfejs I2C lub kompatybilny z SMBUS. Adresy są programowalne przy pomocy dwóch pinów A0 i A1 i wygodnych zworek.

Układ umożliwia skorzystanie z 16 adresów, natomiast moduł jest dostosowany do zmiany w obrębie 4 adresów I2C.

Zasilanie jakie należy dostarczyć do modułu jest w zakresie 2,7 – 5,5V. Nada się z powodzeniem do płytek Arduino zasilanych 5V, jak i STM32, ESP32 zasilanych napięciem 3,3V.

Napięcie jakie może być mierzone na pinach pomiarowych mieści się w granicach 0 – 36 V. Pomiaru napięcia dokonujemy na pinie oznaczonym jako VBS (VBUS). Pin ten najczęściej będzie zmostkowany z pinem VIN- pomiaru prądu.

Moduł jest w stanie mierzyć prąd o wartości 800mA (dla rezystora bocznikowego 0,1Ω). Zmieniając rezystor np. na 0,01Ω możemy osiągnąć zakres pomiarowy aż do 8A.

Do pomiaru małych prądów można wykorzystać piny na złączu goldpin oznaczone jako IN+ i IN-. Do pomiaru większych prądów (powyżej 1A) zalecane jest skorzystanie ze złącza śrubowego (brak w zestawie).

Układ INA226 cechuje się bardzo wysoką dokładnością przetwornika analogowego.

Moduł INA226 posiada funkcję ALERT i odpowiadający mu pin na płytce. Na tym pinie możemy ustalić alarm, który nas powiadomi o przekroczeniu zadanej wartości prądu , lub gdy wartość spadnie poniżej tej ustalonej. Dzięki temu nie ma potrzeby ciągłego monitorowania i odpytywania po magistrali I2C, jeśli jedynie sprawdzamy przekroczenie krytycznych wartości.

Parametry:

  • Napięcie zasilania układu : 2,7 ÷ 5,5 V
  • Zakres pomiaru napięcia: 0 ÷ 36 V
  • Maksymalny prąd mierzony: ± 800 mA
  • Przetwornik ADC delta-sigma
    • Rozdzielczość: 16-bit
    • Częstotliwość próbkowania: Max ok 9 kHz, domyślnie 900 Hz
  • Wysoka dokładność:
    • Błąd wzmocnienia ADC: 0,1% max
    • Offset wejściowy: 10 μV max
    • Dryft offsetu: 0,02 μV typowo
    • CMRR: 126dB
  • Interfejs: I2C

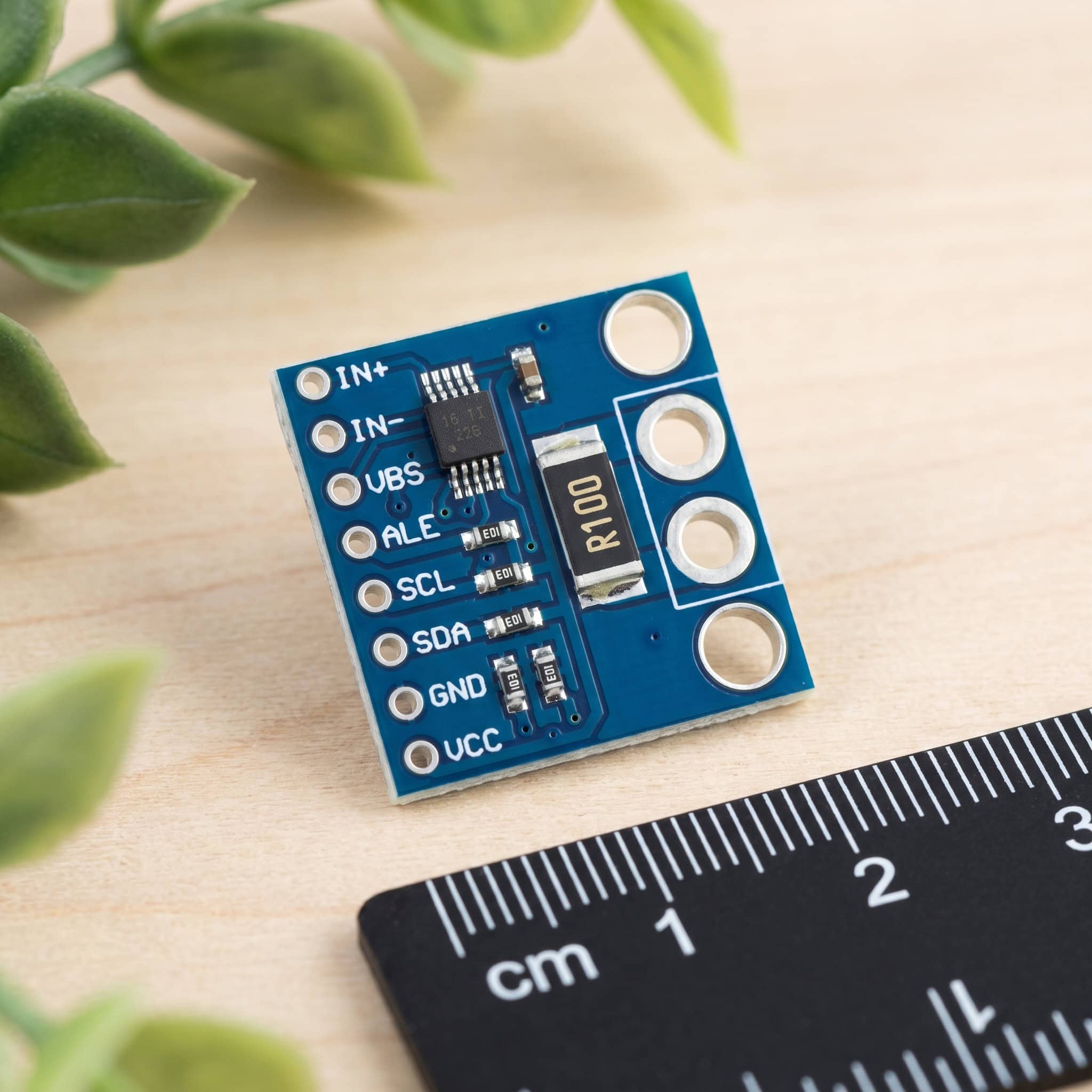

  • Wymiary: 21 x 19 x 2 mm
  • Złącza goldpin w zestawie
