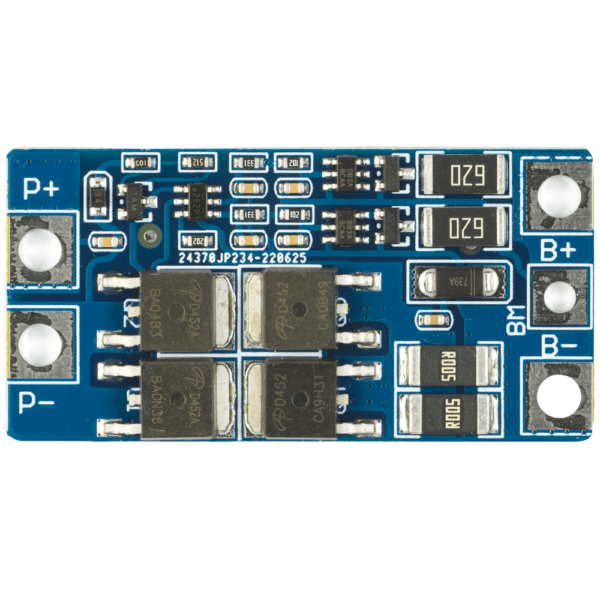

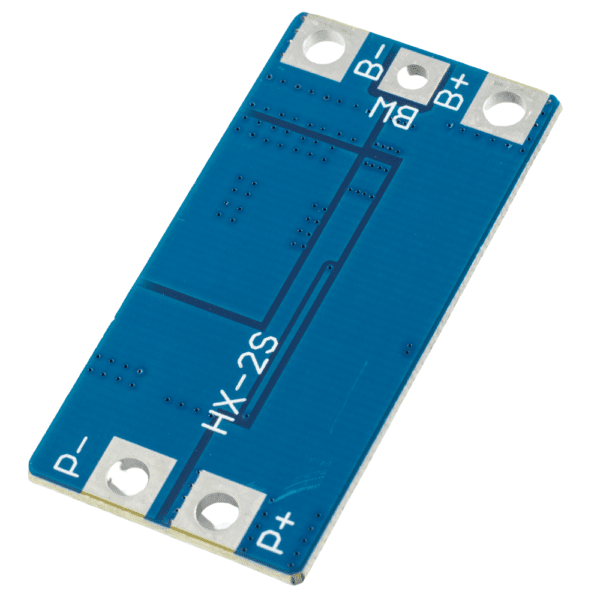

BMS 2S 10A LI-ION z balanserem

Moduł BMS do akumulatorów Li-Ion 18650 i podobnych. Obsługa 2 ogniw lub pakietu 2S o napięciu 7,2V – 8,4V (3,6V – 4,2V na ogniwo) z zabezpieczeniem.

Moduł BMS posiada pasywny balanser. Wyrównuje on napięcia na kolejnych ogniwach w pakiecie. Zabezpiecza to przed nierównomiernych zużyciem ogniw.

BMS posiada szereg zabezpieczeń:

• Przeładowaniem: 4,25V +/- 0,05V
• Rozładowaniem: 2,5 – 3,0 V +/- 0,05V
• Zabezpieczenie nadprądowe: 20A
• Zabezpieczenie przed zwarciem

Parametry modułu BMS 2S 10A z balanserem:

• Konfiguracja ogniw: 2S
• Prąd pracy ciągły: 10A
• Prąd pracy chwilowy: 20A
• Napięcie ładowania: 8,4 – 9,0 V
• Prąd balansowania: 56mA
• Pobór prądu podczas pracy: poniżej 10μA
• Rezystancja własna: poniżej 300 mΩ
• Temperatura pracy: od -40°C do 50°C
• Wymiary: 47 x 24 x 4 mm

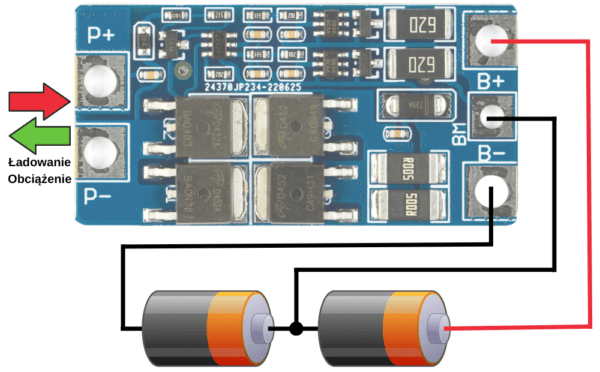

Schemat podłączenia BMS 2S 10A z balanserem

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
