Wzmacniacz audio stereo PAM8403 5V 2x3W – mały, ale potężny moduł do Twojego projektu

Wzmacniacz audio PAM8403 to niewielki, ale bardzo wydajny moduł wzmacniacz audio stereo 2x3W zasilany napięciem 5V, doskonały do wielu zastosowań DIY i projektów audio. Dlaczego warto przeczytać ten artykuł? Bo wyjaśniamy, czym jest PAM8403, jak działa, do czego można go wykorzystać i na co zwracać uwagę przy jego podłączaniu. To kompendium wiedzy dla każdego miłośnika elektroniki i czystego dźwięku.

1. Czym jest PAM8403 i jakie ma zastosowania?

PAM8403 to popularny, dwukanałowy wzmacniacz audio klasy D, który pracuje przy napięciu 5V i oferuje moc wyjściową 2x3W dla głośników o impedancji 4 Ω. Jest to scalony układ, który wyróżnia się bardzo wysoką sprawnością oraz niskim zużyciem energii, dzięki czemu idealnie nadaje się do projektów przenośnych i zasilanych z USB, powerbanku lub bezpośrednio z płytek typu Arduino. Dzięki technologii klasy D, PAM8403 emituje niewielkie ilości ciepła, co sprawia, że nie wymaga radiatora – to kolejna zaleta w zastosowaniach DIY, gdzie liczy się kompaktowość i prostota montażu.

Moduł PAM8403 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niewielkie, a zarazem wydajne wzmocnienie sygnału audio – w głośnikach Bluetooth, odtwarzaczach MP3, zestawach DIY, a także jako wzmacniacz audio stereo do komputerów, tabletów czy telefonów. Dzięki niskim zniekształceniom i dobremu stosunkowi sygnału do szumu, pozwala uzyskać czysty dźwięk przy minimalnych zakłóceniach. Często wykorzystywany jest też w edukacyjnych projektach elektronicznych oraz jako ekonomiczna alternatywa dla droższych wzmacniaczy.

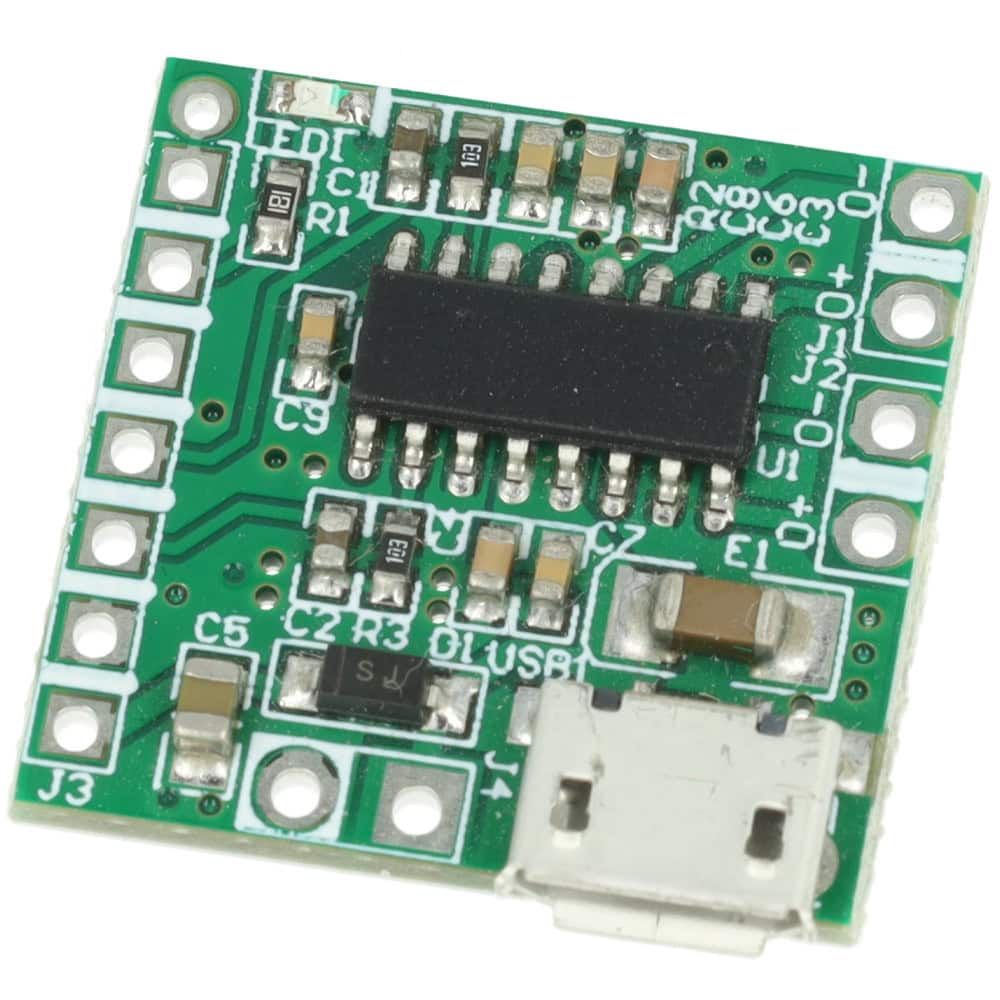

Moduły wzmacniacza cyfrowego PAM8403 dostępne w naszej ofercie:

2. Jak działa wzmacniacz audio stereo PAM8403 2x3W?

Wzmacniacz audio stereo PAM8403 2x3W działa w oparciu o układ scalony klasy D, który wzmacnia sygnał audio poprzez szybkie przełączanie tranzystorów, zamiast ciągłego ich przewodzenia – jak ma to miejsce w klasycznych wzmacniaczach klasy AB. Dzięki temu układ uzyskuje bardzo wysoką sprawność energetyczną, sięgającą nawet 90%, co skutkuje mniejszym nagrzewaniem się podczas pracy i niższym zużyciem energii. Taka technologia pozwala na zasilanie wzmacniacza bezpośrednio z napięcia 5V, np. przez port USB, a nawet z powerbanku, bez potrzeby stosowania dodatkowego chłodzenia.

Układ PAM8403 pracuje jako dwukanałowy wzmacniacz audio, co oznacza, że obsługuje dwa niezależne kanały – lewy i prawy – umożliwiając tym samym uzyskanie pełnego dźwięku stereo. Każdy z kanałów może dostarczyć moc wyjściową do 3W przy obciążeniu 4 Ω, co czyni go wystarczająco mocnym do napędzania niewielkich głośników, np. komputerowych czy przenośnych. Dodatkowo, wzmacniacz ten często jest wyposażony w potencjometr, który pozwala regulować głośność bezpośrednio z poziomu modułu.

Wzmacniacz posiada również wbudowane zabezpieczenia, takie jak ochrona przed przeciążeniem i zwarciem, co zwiększa jego niezawodność w domowych i mobilnych zastosowaniach. Dzięki niewielkim wymiarom oraz łatwości podłączenia – za pomocą kilku przewodów – PAM8403 cieszy się ogromną popularnością wśród majsterkowiczów, hobbystów elektroniki oraz twórców DIY audio.

3. Jakie są główne cechy i specyfikacja techniczna PAM8403?

Układ PAM8403 wyróżnia się kompaktową budową oraz wydajnością, która przewyższa wiele innych wzmacniaczy o podobnej mocy. Jego największą zaletą jest możliwość pracy przy napięciu 5V, co pozwala zasilać go z typowego portu USB, ładowarki, powerbanku czy bezpośrednio z mikrokontrolera. Dzięki technologii klasy D, wzmacniacz osiąga bardzo wysoką sprawność energetyczną, co przekłada się na minimalne straty mocy i niski poziom emisji ciepła.

Pod względem specyfikacji technicznej, PAM8403 to:

• dwukanałowy wzmacniacz audio stereo (2x3W) przy obciążeniu 4 Ω,
• napięcie zasilania: od 2,5V do 5,5V, optymalnie 5V,
• pasmo przenoszenia: od 20 Hz do 20 kHz (pełne pasmo słyszalne),
• THD+N (współczynnik zniekształceń harmonicznych + szumów): około 0,1%, co oznacza bardzo dobrą jakość dźwięku,
• stosunek sygnału do szumu (SNR): >90 dB – sygnał jest czysty, bez wyraźnych zakłóceń,
• impedancja głośnika: rekomendowane 4 Ω lub 8 Ω, przy czym z głośnikiem 8 Ω o mocy 3W uzyskuje się najlepszą równowagę między jakością a wydajnością.

Warto zaznaczyć, że moduł wzmacniacz PAM8403 jest dostępny w różnych wersjach: z potencjometrem do regulacji głośności, z wejściem mini jack, z bluetooth, a także w prostych wersjach DIP lub SMD, co ułatwia dopasowanie go do konkretnego projektu. Układ nie wymaga stosowania radiatora, ponieważ jego praca jest wyjątkowo chłodna, nawet pod pełnym obciążeniem. Wbudowane filtry wyjściowe zapewniają stabilne wzmocnienie sygnału bez zakłóceń, a solidna płytka wzmacniacza pozwala na łatwy montaż w projektach DIY.

Dzięki tym cechom PAM8403 stał się ulubionym komponentem wśród hobbystów elektroniki, projektantów głośników DIY, zestawów edukacyjnych i przenośnych systemów audio.

4. Czy PAM8403 to dobry wybór do projektów DIY?

Zdecydowanie tak – PAM8403 to jeden z najlepszych wyborów dla hobbystów i twórców projektów DIY audio. Jego kompaktowe rozmiary, prosty sposób podłączenia oraz niskie zapotrzebowanie na energię sprawiają, że świetnie sprawdza się zarówno w prostych układach edukacyjnych, jak i w bardziej zaawansowanych konstrukcjach, takich jak przenośne głośniki Bluetooth, mini wieże stereo czy wzmacniacze do słuchawek.

Dużą zaletą PAM8403 w zastosowaniach DIY jest to, że nie wymaga specjalistycznego zasilania – wystarczy napięcie 5V, które można łatwo uzyskać z portu USB, ładowarki telefonu, powerbanku czy nawet z płytki typu Arduino. Wzmacniacz jest również bardzo tolerancyjny na błędy, co czyni go idealnym dla początkujących – nie przegrzewa się łatwo, posiada wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe, a montaż sprowadza się często do kilku przewodów i przylutowania głośników.

Co ważne, moduł wzmacniacza PAM8403 występuje w różnych wariantach, dzięki czemu można dopasować go do specyfiki danego projektu. Na rynku dostępne są wersje z potencjometrem do regulacji głośności, z interfejsem Bluetooth, a nawet z wejściem mini jack, co pozwala tworzyć kompletne systemy audio bez potrzeby dodawania wielu zewnętrznych komponentów.

Dla projektów opartych na Arduino lub Raspberry Pi, PAM8403 jest doskonałym wyborem ze względu na łatwość integracji z innymi modułami – np. odtwarzaczami MP3, kontrolerami dotykowymi czy czujnikami. Niezależnie od tego, czy budujesz mini zestaw HiFi, głośnik do roweru, czy edukacyjny model wzmacniacza audio klasy D, PAM8403 zapewni stabilne, czyste i wystarczająco mocne brzmienie.

5. Jak zasilać wzmacniacz PAM8403 napięciem 5V?

5. Jak zasilać wzmacniacz PAM8403 napięciem 5V?

Jedną z największych zalet wzmacniacza PAM8403 jest jego możliwość pracy przy napięciu zasilania 5V, co czyni go wyjątkowo wszechstronnym i łatwym w zastosowaniu w wielu projektach. Dzięki temu można go zasilać bez potrzeby stosowania skomplikowanych przetwornic czy dodatkowych źródeł napięcia. W praktyce oznacza to, że PAM8403 można podłączyć bezpośrednio do zasilania z typowego portu USB, powerbanku, ładowarki telefonicznej, a nawet z płytki Arduino, która sama działa pod napięciem 5V.

Do zasilania wzmacniacza można wykorzystać kilka rozwiązań:

• Złącze USB – wiele gotowych modułów PAM8403 wyposażonych jest w gniazdo microUSB lub USB-C, co umożliwia bezpośrednie podłączenie przewodu USB z komputera lub zasilacza sieciowego. To idealne rozwiązanie dla prostych, stacjonarnych projektów.
• Zasilanie z powerbanku – dzięki niskiemu poborowi prądu PAM8403 świetnie współpracuje z przenośnymi źródłami zasilania, co czyni go doskonałym wyborem do mobilnych zestawów głośnikowych.
• Zasilanie z Arduino lub innej płytki mikrokontrolera – w projektach DIY często zasila się wzmacniacz bezpośrednio z pinów 5V/GND mikrokontrolera. W takim przypadku należy pamiętać, aby nie przekraczać możliwości prądowych regulatora napięcia na płytce (zwykle maks. 500 mA).
• Zasilacz sieciowy 5V DC – dla zastosowań stacjonarnych można użyć stabilizowanego zasilacza 5V o odpowiedniej wydajności prądowej (co najmniej 1A), podłączając go bezpośrednio do pinów VCC i GND na płytce wzmacniacza.

Ważne jest, aby przy zasilaniu PAM8403 stosować filtrację zasilania – najczęściej w postaci kondensatora elektrolitycznego oraz ceramicznego – co zmniejsza szumy i poprawia stabilność pracy. Ponadto przewody zasilające powinny być możliwie krótkie i dobrej jakości, aby zminimalizować spadki napięcia i zakłócenia.

Dzięki zgodności z napięciem 5V, PAM8403 może być z powodzeniem wykorzystywany w projektach audio stereo pam8403 5v 3w, gdzie liczy się prostota, niski koszt oraz niezawodność – zarówno w warunkach domowych, jak i w mobilnych zastosowaniach DIY.

6. Jak podłączyć moduł wzmacniacz PAM8403 do głośników?

Podłączenie modułu wzmacniacza PAM8403 do głośników jest bardzo proste i nie wymaga specjalistycznej wiedzy z zakresu elektroniki, co czyni ten układ wyjątkowo przyjaznym dla początkujących. Wersje modułów PAM8403 dostępne na rynku mają najczęściej wyprowadzone piny lub złącza śrubowe, co pozwala na szybkie i stabilne połączenie z innymi elementami układu – w tym z głośnikami.

Aby podłączyć głośniki do wzmacniacza PAM8403, należy wykonać następujące kroki:

1. Zidentyfikuj wyjścia audio – typowy moduł posiada dwa kanały wyjściowe: Left (L+) i (L-) oraz Right (R+) i (R-), co oznacza wyjścia stereo. Każdy kanał ma dwa przewody: dodatni (+) i ujemny (–), ponieważ PAM8403 pracuje w konfiguracji mostkowej (BTL) i nie ma wspólnej masy dla wyjść głośnikowych.
2. Podłącz głośniki bezpośrednio do wyjść L+/L– oraz R+/R–. Wzmacniacz obsługuje głośniki 4 Ω lub 8 Ω, najlepiej o mocy 3W lub nieco większej. Należy unikać podłączania głośników o bardzo niskiej impedancji (poniżej 4 Ω), ponieważ może to doprowadzić do przeciążenia układu.
3. Nie łącz masy wyjść – ponieważ wyjścia nie są symetryczne względem masy (GND), nie należy łączyć ze sobą pinów L– i R– ani podłączać ich do masy układu. Może to uszkodzić wzmacniacz lub znacznie pogorszyć jakość dźwięku.
4. Użyj odpowiednich przewodów głośnikowych – do połączenia głośników z modułem warto używać przewodów o przekroju min. 0,5 mm², zwłaszcza jeśli planujesz używać dłuższych kabli. Zapewni to odpowiednie przewodzenie sygnału i zminimalizuje straty mocy.

Dodatkowo, jeśli korzystasz z wersji modułu z potencjometrem, możesz regulować głośność bezpośrednio z poziomu urządzenia. Jeśli natomiast używasz wersji bez tego elementu, poziom sygnału wejściowego powinien być odpowiednio dobrany, aby nie przesterować wzmacniacza.

W przypadku bardziej zaawansowanych projektów, warto zastosować filtr wyjściowy (np. prosty układ z kondensatorem i cewką), który może dodatkowo poprawić jakość sygnału i ograniczyć ewentualne szumy. Jednak dla większości amatorskich zastosowań PAM8403 zapewnia wystarczająco czysty dźwięk nawet bez dodatkowego filtrowania.

Podsumowując – moduł wzmacniacza PAM8403 można w prosty sposób połączyć z dwoma głośnikami, tworząc pełnoprawny system stereo przy minimalnym nakładzie pracy i kosztów.

7. Czym różni się PAM8403 od innych wzmacniaczy klasy D?

PAM8403 wyróżnia się na tle innych wzmacniaczy klasy D przede wszystkim prostotą użycia, niskim napięciem zasilania i niewielkimi rozmiarami, co czyni go idealnym rozwiązaniem dla zastosowań przenośnych, edukacyjnych i projektów DIY. Większość wzmacniaczy klasy D wymaga wyższych napięć zasilania (np. 12V, 24V), co oznacza konieczność stosowania dodatkowych przetwornic i zabezpieczeń. W przypadku PAM8403 wystarczy standardowe napięcie 5V, co pozwala zasilić układ z USB, powerbanku lub bezpośrednio z mikrokontrolera, bez żadnych modyfikacji.

W porównaniu do mocniejszych układów takich jak PAM8610 czy TPA3116, PAM8403 oferuje mniejszą moc – 2x3W przy obciążeniu 4 Ω, ale nadrabia to stabilnością pracy, niskimi zniekształceniami i brakiem konieczności stosowania radiatora. Większość innych wzmacniaczy wymaga aktywnego chłodzenia lub dużych radiatorów, co zwiększa wymiary i koszty projektu. PAM8403 pracuje bardzo chłodno nawet przy pełnym obciążeniu, dzięki czemu idealnie nadaje się do obudów zamkniętych i urządzeń przenośnych.

Kolejną istotną różnicą jest łatwość integracji. Moduł PAM8403 jest często sprzedawany w gotowej postaci, z wlutowanymi złączami, potencjometrem, a nawet z bluetooth – gotowy do użycia „prosto z pudełka”. Inne układy klasy D, szczególnie te o wyższej mocy, wymagają często dodatkowych komponentów, takich jak filtry wyjściowe, kondensatory, indukcyjności, oraz projektowania własnych płytek wzmacniacza.

Pod względem parametrów technicznych PAM8403 może się pochwalić:

• niskim poziomem szumów i zniekształceń (THD+N) – ok. 0,1%,
• dobrym stosunkiem sygnału do szumu (SNR) > 90 dB,
• pełnym pasmem przenoszenia 20 Hz – 20 kHz,
  co czyni go bardzo konkurencyjnym w swojej klasie mocy.

Podsumowując: PAM8403 to niskonapięciowy wzmacniacz audio klasy D, który nie konkuruje z większymi konstrukcjami pod względem mocy, ale oferuje maksymalną prostotę, mobilność i efektywność energetyczną. Jest to doskonała alternatywa dla osób, które szukają taniego, małego i niezawodnego rozwiązania do stereofonicznego wzmocnienia sygnału audio w projektach domowych, edukacyjnych czy mobilnych.

8. Jakie akcesoria warto dobrać do wzmacniacza PAM8403?

Aby w pełni wykorzystać możliwości wzmacniacza PAM8403, warto dobrać do niego kilka praktycznych akcesoriów, które poprawią funkcjonalność, wygodę obsługi i jakość dźwięku w Twoim projekcie. Choć sam moduł PAM8403 jest w stanie działać niemal od razu po podłączeniu zasilania i głośników, to rozszerzenie go o dodatkowe elementy znacząco zwiększa jego możliwości – szczególnie w zastosowaniach DIY audio czy mobilnych projektach.

Oto lista najczęściej stosowanych i rekomendowanych akcesoriów:

1. Potencjometr (regulator głośności) – wiele gotowych modułów PAM8403 posiada wbudowany potencjometr, ale jeśli wybierzesz wersję bez niego, warto go dołączyć. Pozwala on na płynną regulację poziomu głośności bezpośrednio z urządzenia, bez konieczności ingerowania w źródło sygnału audio. Dostępne są zarówno potencjometry montowane na płytce, jak i modele do montażu na obudowie.
2. Moduł Bluetooth – jeśli planujesz budowę bezprzewodowego głośnika, dodanie modułu Bluetooth (np. z kategorii Moduły Bluetooth Audio) pozwoli Ci na przesyłanie dźwięku z telefonu, komputera czy tabletu bez użycia przewodów. Wystarczy połączyć wyjście sygnału z Bluetooth z wejściem audio wzmacniacza PAM8403.
3. Złącze jack 3,5 mm (AUX) – do klasycznego połączenia przewodowego warto zastosować złącze mini jack, które umożliwia podłączenie odtwarzacza MP3, laptopa, komputera czy telefonu. Gniazdo to można zamontować bezpośrednio na obudowie projektu.
4. Głośniki 4 Ω lub 8 Ω (najlepiej 3W) – wzmacniacz PAM8403 idealnie współpracuje z głośnikami o impedancji 4 Ω lub 8 Ω. Najlepsze rezultaty osiąga się z głośnikami 8 Ω o mocy 3W, które oferują dobrą jakość dźwięku przy zachowaniu stabilnej pracy układu.
5. Płytka stykowa lub PCB – do budowy własnego układu warto wykorzystać płytkę uniwersalną lub dedykowaną płytkę wzmacniacza, która ułatwia montaż i zapewnia większą stabilność połączeń.
6. Kondensatory filtrujące – szczególnie przy zasilaniu z USB lub powerbanku zaleca się dodanie kondensatora elektrolitycznego (np. 470 µF) oraz ceramicznego (np. 100 nF) przy wejściu zasilania, co pomoże w eliminacji szumów i poprawi stabilność pracy.
7. Obudowa – warto zamontować cały układ wewnątrz obudowy z tworzywa lub drewna, która ochroni elektronikę przed uszkodzeniem mechanicznym i jednocześnie poprawi estetykę projektu. Można również dodać otwory na przewody, gniazda audio i przycisk zasilania.
8. Przewody głośnikowe i zasilające – solidne i odpowiednio grube przewody (np. 0,5–0,75 mm²) zapewnią stabilne połączenie bez strat mocy, co ma znaczenie szczególnie przy wyższych poziomach głośności.
9. Zasilacz 5V DC – aby zasilić wzmacniacz PAM8403, potrzebujesz stabilnego źródła napięcia 5V. Może to być zasilacz sieciowy, ładowarka USB, powerbank lub wyjście z Arduino. Dobrze dobrany zasilacz zapewni czysty i stabilny dźwięk.

Dzięki tym akcesoriom możesz zbudować zarówno prosty zestaw stereo, jak i zaawansowany, bezprzewodowy system audio zasilany z powerbanku. Każdy z tych elementów nie tylko zwiększa funkcjonalność wzmacniacza PAM8403, ale też sprawia, że cały projekt staje się bardziej dopracowany i przyjazny dla użytkownika.

9. Czy PAM8403 współpracuje z Bluetooth i Arduino?

Tak, PAM8403 bardzo dobrze współpracuje zarówno z modułami Bluetooth, jak i z płytkami Arduino, co czyni go wyjątkowo elastycznym rozwiązaniem dla wielu nowoczesnych projektów DIY audio. Dzięki prostemu układowi wejściowemu i niskiemu napięciu zasilania (5V), ten wzmacniacz klasy D można z łatwością zintegrować z wieloma źródłami dźwięku i systemami sterowania.

Współpraca z modułami Bluetooth

Jednym z najpopularniejszych zastosowań PAM8403 jest tworzenie bezprzewodowych głośników Bluetooth. Wystarczy połączyć wyjście sygnału audio z modułu Bluetooth (np. z kategorii Moduły Bluetooth Audio) z wejściem wzmacniacza PAM8403. Większość tych modułów również pracuje przy napięciu 5V, co oznacza, że oba układy mogą być zasilane z tego samego źródła – np. z powerbanku, ładowarki USB czy modułu zasilania Arduino. Dzięki temu możesz zbudować przenośny system audio stereo, który bezprzewodowo odbiera muzykę z telefonu, laptopa czy tabletu.

Dodatkowo niektóre moduły Bluetooth posiadają wbudowane przyciski sterowania odtwarzaniem i regulacją głośności, co jeszcze bardziej zwiększa funkcjonalność całego systemu. Dźwięk z modułu Bluetooth trafia do wejścia PAM8403 i zostaje wzmocniony bez dodatkowych konwersji czy opóźnień – zachowując dobrą jakość brzmienia.

Integracja z Arduino

PAM8403 może być również z powodzeniem wykorzystany w projektach opartych na Arduino. Układ ten świetnie współpracuje z płytkami takimi jak UNO, Nano, ESP32, ESP8266, umożliwiając np. budowę inteligentnych systemów audio, asystentów głosowych, odtwarzaczy MP3 czy robotów z funkcją odtwarzania dźwięku.

Ponieważ Arduino również działa przy napięciu 5V, PAM8403 może być zasilany bezpośrednio z pinów 5V i GND mikrokontrolera. Sygnał audio może pochodzić z zewnętrznego modułu (np. MP3 DFPlayer Mini) lub być generowany cyfrowo i podany na wejście wzmacniacza przez przetwornik DAC. W niektórych projektach Arduino może też sterować pracą wzmacniacza (np. włączaniem/wyłączaniem przez tranzystor), a nawet obsługiwać cyfrowe potencjometry do regulacji głośności.

Podsumowując: PAM8403 to idealny wzmacniacz audio stereo 2x3W do projektów z Bluetooth i Arduino – zapewnia czysty dźwięk, prostą integrację, niskie zapotrzebowanie na energię i dużą elastyczność, co czyni go niezastąpionym w nowoczesnych, zminiaturyzowanych układach audio.

10. Najczęstsze błędy przy stosowaniu PAM8403 i jak ich unikać?

Mimo że PAM8403 to bardzo prosty i wybaczający błędy wzmacniacz audio klasy D, początkujący użytkownicy często popełniają kilka typowych błędów, które mogą prowadzić do problemów z działaniem układu, pogorszenia jakości dźwięku, a nawet uszkodzenia wzmacniacza. Oto najczęstsze z nich i sposoby, jak ich skutecznie unikać:

1. Nieprawidłowe podłączenie głośników

PAM8403 pracuje w trybie BTL (Bridge-Tied Load), co oznacza, że oba wyjścia każdego kanału są aktywne – nie ma wspólnej masy dla głośników! Łączenie przewodów wyjściowych do masy (GND) lub między sobą (np. L– i R–) to jeden z najczęstszych błędów, który może spowodować spalenie układu lub znaczące zniekształcenia dźwięku. Rozwiązanie? Podłącz każdy głośnik wyłącznie do odpowiednich wyjść kanałów: L+ i L– dla lewego, R+ i R– dla prawego.

2. Zasilanie niestabilnym napięciem

PAM8403 wymaga stabilnego napięcia 5V. Zasilanie go z niestabilnych źródeł – np. niskiej jakości ładowarek USB lub tanich przetwornic DC-DC – może powodować zakłócenia, szumy lub samoczynne resetowanie układu. W skrajnych przypadkach może dojść do przegrzania wzmacniacza. Aby temu zapobiec, warto dodać filtr zasilania: kondensator elektrolityczny (np. 470–1000 µF) oraz ceramiczny (np. 100 nF) tuż przy pinach zasilania.

3. Przesterowany sygnał wejściowy

Zbyt silny sygnał audio wejściowy (np. z wyjścia słuchawkowego na maksymalnej głośności) może prowadzić do przesterowania dźwięku, charczącego brzmienia i utraty jakości. Wzmacniacz nie posiada wbudowanego ogranicznika, dlatego warto obniżyć poziom sygnału z urządzenia źródłowego lub zastosować potencjometr wejściowy do regulacji poziomu głośności.

4. Brak odpowiedniego chłodzenia w ciasnej obudowie

Choć PAM8403 nie wymaga radiatora, zamknięcie go w szczelnej, źle wentylowanej obudowie przy pełnym obciążeniu może prowadzić do przegrzania i skrócenia żywotności układu. Zaleca się zostawić odpowiednią przestrzeń wentylacyjną lub stosować otwory w obudowie dla lepszego odprowadzania ciepła.

5. Podłączanie niewłaściwych głośników

Wzmacniacz jest przeznaczony do pracy z głośnikami 4 Ω lub 8 Ω o mocy ok. 3W. Użycie głośników o niższej impedancji (np. 2 Ω) może przeciążyć wzmacniacz, a zbyt duża moc głośników nie poprawi jakości dźwięku – wręcz przeciwnie, może spowodować słyszalne szumy i niedopasowanie energetyczne. Zawsze dobieraj głośniki zgodne z parametrami wyjściowymi PAM8403.

6. Zbyt długie lub cienkie przewody głośnikowe

Użycie cienkich lub zbyt długich przewodów może prowadzić do spadków napięcia i pogorszenia jakości dźwięku. Przy większych odległościach między wzmacniaczem a głośnikami warto zastosować przewody o przekroju co najmniej 0,5 mm² i unikać pętli sygnałowych.

Jak unikać tych błędów?

• Dokładnie sprawdzaj schematy połączeń, szczególnie wyjść głośnikowych.
• Używaj stabilnych źródeł zasilania z odpowiednią filtracją.
• Stosuj odpowiedni poziom sygnału wejściowego, najlepiej z regulacją (potencjometr).
• Dobieraj głośniki zgodne z parametrami układu – najlepiej 4–8 Ω, 3W.
• Zadbaj o wentylację, nawet jeśli radiator nie jest wymagany.
• Unikaj wspólnej masy wyjść głośnikowych – każdy kanał ma własne wyjście dodatnie i ujemne.

11. Podsumowanie – najważniejsze informacje o PAM8403

PAM8403 to kompaktowy, energooszczędny i wyjątkowo uniwersalny wzmacniacz audio stereo klasy D, który idealnie sprawdza się w projektach DIY, edukacyjnych oraz mobilnych systemach audio. Dzięki pracy przy napięciu 5V, może być zasilany z typowego portu USB, powerbanku lub bezpośrednio z Arduino, co czyni go doskonałym wyborem dla początkujących i zaawansowanych twórców elektroniki.

Ten dwukanałowy wzmacniacz 2x3W oferuje zaskakująco dobrą jakość dźwięku przy niewielkich rozmiarach i bardzo niskim zużyciu energii. Nie wymaga radiatora, jest dostępny w wielu wersjach (z potencjometrem, Bluetooth, mini jackiem) i pozwala na łatwą integrację z głośnikami 4 Ω lub 8 Ω. Dzięki technologii klasy D, PAM8403 oferuje wysoką sprawność, niskie zniekształcenia i czysty, stabilny sygnał nawet przy pełnym obciążeniu.

Wzmacniacz ten doskonale współpracuje z modułami Bluetooth, odtwarzaczami MP3, Raspberry Pi, ESP32 i innymi mikrokontrolerami, a także umożliwia łatwą budowę bezprzewodowych głośników stereo, zestawów HiFi DIY, czy mobilnych systemów nagłaśniających. Dzięki dostępności gotowych modułów, wystarczy kilka przewodów i głośników, aby stworzyć w pełni działający zestaw audio.

Najważniejsze rzeczy do zapamiętania o PAM8403:

• ✅ Zasilanie 5V – zgodne z USB, powerbankiem i Arduino
• ✅ Moc wyjściowa 2x3W – idealna do małych głośników 4–8 Ω
• ✅ Klasa D – wysoka sprawność, brak radiatora, niskie zużycie prądu
• ✅ Łatwy montaż – wejścia i wyjścia wyprowadzone na złącza lub pady
• ✅ Doskonały do projektów DIY, Bluetooth, Arduino i systemów mobilnych
• ✅ Niewielkie wymiary i cena – ogromna popularność wśród hobbystów
• ✅ Obsługa stereo – czysty dźwięk bez zniekształceń i szumów

Jeśli szukasz taniego, prostego i skutecznego wzmacniacza audio, PAM8403 będzie świetnym wyborem, który pozwoli Ci szybko i skutecznie zrealizować swój projekt – niezależnie od tego, czy tworzysz przenośny głośnik Bluetooth, mini wieżę stereo, czy chcesz po prostu lepiej nagłośnić swój warsztat lub biurko.
