W świecie mikrokontrolerów i urządzeń cyfrowych często stajemy przed wyzwaniem połączenia układów pracujących na różnych poziomach napięć logicznych. Klasyczny przykład to współpraca mikrokontrolera 5 V np. Arduino Uno z peryferium 3,3 V nowoczesny sensor, wyświetlacz TFT itp. Bez odpowiedniego konwertera ryzykujemy niestabilną komunikację lub nawet uszkodzenie bardziej wrażliwych komponentów. Proste rozwiązania, takie jak dzielniki rezystorowe, sprawdzają się przy wolnych sygnałach, ale w przypadku szybkich magistral cyfrowych SPI, UART, szybkie GPIO dodają niepożądane pojemności i opóźnienia. Potrzebujemy zatem skuteczniejszego sposobu dopasowania poziomów logicznych, który nadąży za tempem nowoczesnych interfejsów.
Dlatego przedstawiamy nasz najnowszy moduł konwertera poziomów logicznych TXB0108 dedykowane rozwiązanie do translacji sygnałów w zastosowaniach wymagających dużej szybkości i niezawodności. Moduł bazuje na układzie TXB0108 firmy TI, zapewnia osiem dwukierunkowych kanałów konwersji i automatycznie rozpoznaje kierunek przesyłania sygnału Co ważne to w pełni polski projekt, opracowany przez zespół msalamon, zaprojektowany z myślą o wygodzie majsterkowiczów i inżynierów.

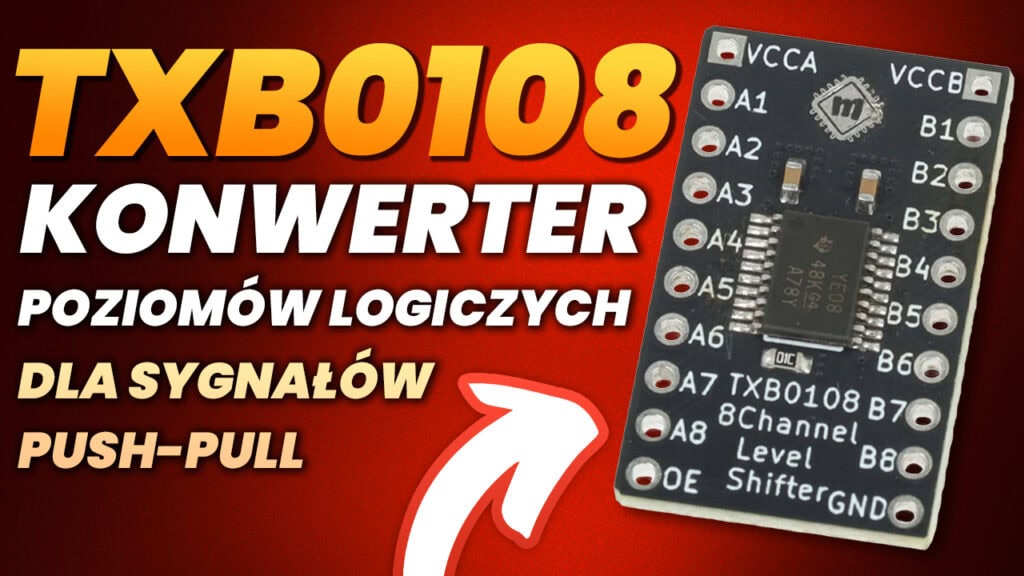

Nasz moduł TXB0108 8-kanałowy konwerter poziomów logicznych w kompaktowej formie. Płytka posiada wyprowadzenia w standardowym rastrze 2,54 mm, ułatwiając montaż na płytce stykowej lub PCB. W zestawie znajdują się złącza goldpin do samodzielnego wlutowania.
Dlaczego stworzyliśmy własny moduł TXB0108?
Na rynku dostępne są różne konwertery logiczne, jednak wiele z nich ma istotne ograniczenia. Popularne cztero-kanałowe moduły dwukierunkowe często oparte na tranzystorach w układzie otwartego drenu świetnie sprawdzają się przy wolniejszych magistralach czy prostych GPIO, ale mogą zawodzić przy sygnałach o bardzo wysokiej częstotliwości. Dodatkowo, niektóre rozwiązania wymagają ręcznego ustawiania kierunku przepływu danych lub działają tylko jednokierunkowo, co komplikuje projektowanie układu.
Nasz cel był jasny: zbudować konwerter, który będzie prosty w użyciu jak gotowe moduły 4-kanałowe, a jednocześnie obsłuży nawet najszybsze interfejsy cyfrowe bez kompromisów. Wybór padł na układ TXB0108, który dzięki swojej inteligentnej konstrukcji rozwiązuje powyższe problemy oferuje więcej kanałów, sam rozpoznaje kierunek i zachowuje integralność sygnałów przy wysokich szybkościach transmisji. Projektując własną płytkę, zadbaliśmy o odpowiednie rozmieszczenie komponentów, filtrację zasilania i wygodę podłączeń, tak aby moduł sprawdził się w praktycznie każdym projekcie wymagającym translacji logicznej.
Co wyróżnia nasz moduł TXB0108?
Polski projekt, przemyślana konstrukcja
Moduł został w całości zaprojektowany i wykonany przez nasz zespół z myślą o najbardziej wymagających użytkownikach. Zadbaliśmy o kompaktowe wymiary płytki mieści się na niewielkiej przestrzeni ok. 16×29 mm oraz standardowy raster pinów 2,54 mm, co ułatwia montaż na płytce stykowej lub wbudowanie w urządzenie. Na module umieściliśmy kondensatory filtrujące po stronie każdej linii zasilania. Stawiając na polski projekt, gwarantujemy jakość i wsparcie, jakiego oczekujesz.
8 kanałów i automatyczny kierunek
TXB0108 udostępnia aż osiem kanałów dwukierunkowej konwersji, co daje spory zapas nawet w rozbudowanych projektach. Każdy kanał działa niezależnie i automatycznie wykrywa kierunek transmisji sygnału. Oznacza to, że niezależnie od tego, czy linia w danym momencie nadaje czy odbiera dane, układ sam zadba o prawidłowe przekładanie poziomów logicznych z jednego napięcia na drugie. Nie musisz programować żadnych dodatkowych pinów kierunkowych ani stosować osobnych driverów komunikacja odbywa się transparentnie. W praktyce upraszcza to okablowanie i eliminuje błędy: wystarczy podłączyć linie między modułami do odpowiednich kanałów konwertera, a TXB0108 zajmie się resztą.
Szeroki zakres napięć logicznych
Nasz konwerter obsługuje szeroki zakres napięć zasilania po obu stronach interfejsu. Strona A (VCCA) może pracować przy napięciu od 1,2 V do 3,6 V, natomiast strona B (VCCB) od 1,65 V do 5,5 V. Taki zakres pokrywa większość spotykanych standardów logicznych od niskonapięciowych układów 1,2–1,8 V, poprzez popularne mikrokontrolery 3,3 V, aż po klasyczne systemy TTL 5 V. Swobodnie dostosujesz więc nasz moduł do potrzeb projektu, zapewniając kompatybilność między np. logiką 1,8 V a 5 V czy 3,3 V a 5 V. Wystarczy podłączyć niższe napięcie do pinu VCCA, wyższe do VCCB, a wspólną masę GND. TXB0108 zadba o właściwe dopasowanie poziomów na wszystkich liniach.
Szybka komunikacja do 100 Mb/s
Układ TXB0108 został zaprojektowany pod kątem obsługi bardzo szybkich sygnałów cyfrowych. Zapewnia on stabilną pracę przy transmisji danych z prędkością nawet do 100 Mb/s. Dzięki temu TXB0108 bez trudu obsłuży wymagające interfejsy: szybkie wyświetlacze i pamięci komunikujące się po SPI działające z zegarem kilkudziesięciu MHz, interfejsy równoległe, a nawet specyficzne zastosowania w elektronice, gdzie potrzebne są krótkie czasy narastania sygnału. Wybierając nasz moduł, masz pewność, że konwerter nie stanie się „wąskim gardłem” komunikacji, nadąży za tempem Twojego projektu z dużym zapasem.
Dedykowany do sygnałów push-pull
Warto podkreślić, że TXB0108 najlepiej sprawdza się dla sygnałów typu push-pull, czyli takich, gdzie każdy z układów nadających może aktywnie wymuszać zarówno stan niski, jak i wysoki na linii np. linie SPI, interfejsy równoległe, standardowe wyjścia/Wejścia mikrokontrolera. Układ ten nie wymaga żadnych dodatkowych rezystorów podciągających wręcz przeciwnie, zewnętrzne silne podciągi mogą zakłócić jego działanie. Należy unikać używania TXB0108 do magistrali typu open-drain jak I²C, gdzie komunikacja opiera się na wspólnych rezystorach podciągających mechanizm auto-kierunku w TXB0108 może sobie z takimi sygnałami nie poradzić. W takich przypadkach lepiej sięgnąć po dedykowany konwerter do linii open-drain w ofercie posiadamy np. moduł TXS0108 do wolniejszych magistral I²C. Stosując TXB0108 zgodnie z jego przeznaczeniem sygnały push-pull, zapewnisz sobie bezproblemową i pewną komunikację bez zbędnych komplikacji.
Zastosowania w praktyce
Moduł TXB0108 znajdzie zastosowanie wszędzie tam, gdzie musimy połączyć dwa światy urządzenia cyfrowe pracujące na różnych napięciach. Oto kilka przykładów typowych scenariuszy:

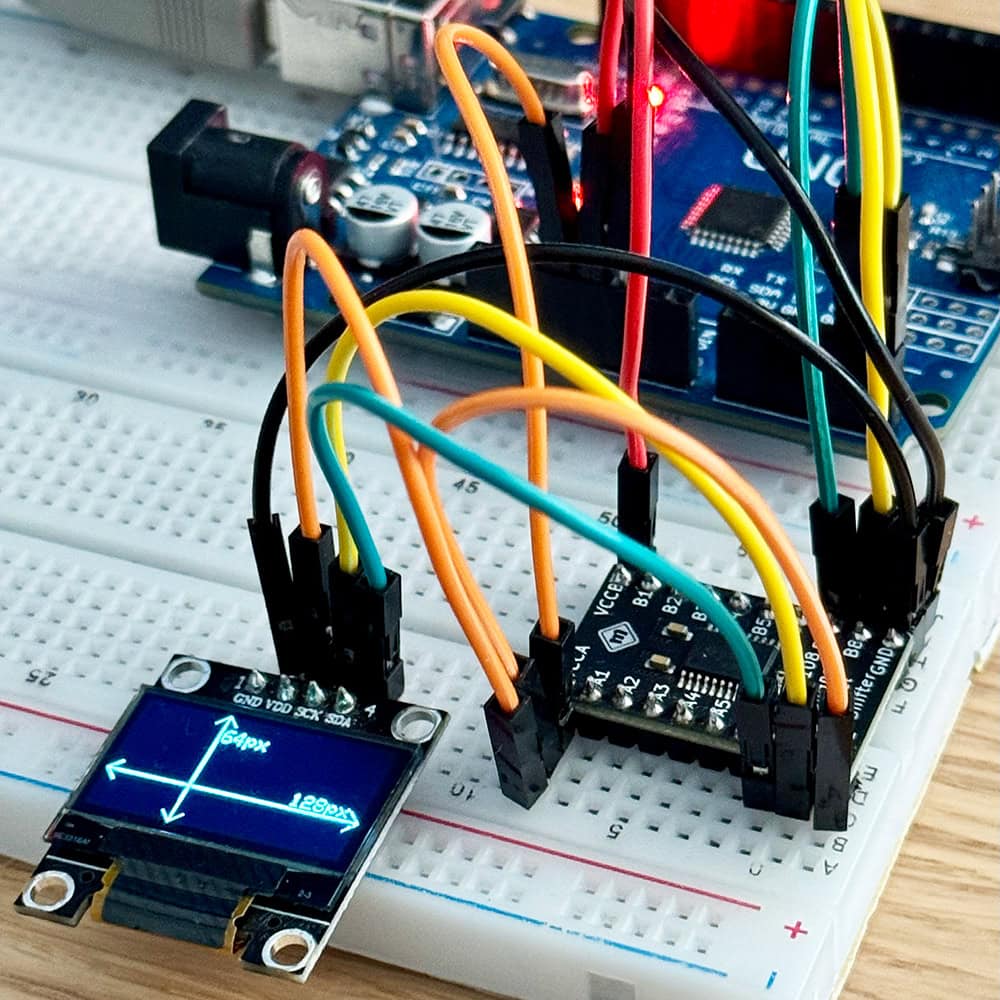

- Arduino Uno + wyświetlacz 3,3 V: Klasyczny Arduino działa na logice 5 V, podczas gdy wiele wyświetlaczy OLED, TFT wymaga sygnałów 3,3 V. Podłączenie takiego wyświetlacza bezpośrednio do Arduino grozi nieprawidłową pracą lub uszkodzeniem. TXB0108 pozwala wpiąć się pomiędzy Arduino a wyświetlacz SPI 3,3 V i bezpiecznie przekonwertować wszystkie linie MOSI, MISO, SCK, CS, itp. na odpowiednie poziomy. Dzięki temu wyświetlacz odbiera właściwe sygnały, a Arduino może komunikować się z pełną prędkością SPI, jakby rozmawiało z urządzeniem 5-woltowym.
- Mikrokontroler 3,3 V + układy 5 V: Coraz więcej projektów bazuje na mikrokontrolerach 3,3 V np. STM32, ESP32, Raspberry Pi Pico. Co jednak, gdy chcemy skorzystać z bogatej gamy czujników i modułów 5 V, odziedziczonych po starszych projektach lub dostępnych tylko w takiej wersji? TXB0108 rozwiązuje ten problem umożliwia podłączenie np. układów TTL 5 V odbiorniki IR, niektóre moduły radiowe, sterowniki silników z logiką 5 V, itp. do nowoczesnej platformy 3,3 V. Sygnały z czujników 5 V zostaną obniżone do poziomu akceptowalnego przez mikrokontroler 3,3 V, a jednocześnie wyjścia 3,3 V mikrokontrolera zostaną podniesione do 5 V, dzięki czemu starsze układy „zobaczą” pełne logiczne jedynki. Możemy więc beztrosko mieszać komponenty z różnych epok elektroniki, nasz konwerter zadba, by każdy z nich pracował w swoim bezpiecznym zakresie.
- Szybkie interfejsy protokolarne: TXB0108 świetnie nadaje się także do łączenia urządzeń przy pomocy niestandardowych lub szybkich interfejsów równoległych. Przykładowo, jeśli budujesz układ z zewnętrzną pamięcią SRAM/Flash działającą na 5 V i chcesz sterować nią z mikrokontrolera 3,3 V, osiem kanałów konwertera pozwoli obsłużyć magistralę adresową/danych oraz sygnały sterujące. Podobnie w drugą stronę starszy mikrokontroler 5 V może komunikować się z nowoczesnym układem peryferyjnym na 3,3 V np. modułem WiFi ESP8266 bez obaw o różnice napięć.
Krótko mówiąc, wszędzie tam, gdzie spotyka się logika 3,3 V i 5 V lub inna mieszana, np. 1,8 V z 3,3 V, nasz moduł TXB0108 pełni rolę niezawodnego tłumacza sygnałów.
Podsumowanie
TXB0108 to szybki, 8-kanałowy konwerter poziomów logicznych, który doskonale sprawdza się w sygnałach typu push-pull. Dzięki automatycznemu wykrywaniu kierunku i obsłudze szerokiego zakresu napięć umożliwia bezpieczne łączenie mikrokontrolerów 1,2–3,6 V z układami działającymi nawet na 5 V. Moduł został zaprojektowany przez msalamon, z myślą o wygodzie hobbystów i profesjonalistów. To proste i niezawodne narzędzie, które pozwoli Twoim projektom działać szybciej i stabilniej.
