W tym artykule wyjaśnię Ci do czego służy tester portu USB, jakie parametry może zmierzyć oraz czym różnią się testery FNIRSI FNAC-28, FNB48P BT i FNB58 BT.
Ładowarka ma na obudowie napis „65 W”, przewód według producenta obsługuje szybkie ładowanie, a telefon mimo to ładuje się podejrzanie wolno. Problem może leżeć w ładowarce, kablu, zastosowanym protokole albo samym urządzeniu. Bez odpowiedniego miernika trudno jednak określić, który element ogranicza moc.
Właśnie w takich sytuacjach przydaje się tester portu USB. To niewielkie urządzenie, które umieszcza się pomiędzy źródłem zasilania a odbiornikiem. Pozwala ono obserwować napięcie, natężenie, moc oraz ilość przesłanej energii. Bardziej rozbudowane modele potrafią również rozpoznawać standardy szybkiego ładowania, odczytywać dane z przewodów USB-C i rejestrować wykresy parametrów.
Czym jest tester portu USB?
Tester USB działa jak specjalistyczny miernik przeznaczony do diagnostyki ładowarek, przewodów, powerbanków oraz urządzeń zasilanych przez USB. W przeciwieństwie do klasycznego multimetru można go bardzo szybko wpiąć bezpośrednio w tor zasilania, bez przecinania przewodów i przygotowywania dodatkowych połączeń.
Po podłączeniu tester pokazuje parametry przesyłanej energii w czasie rzeczywistym. W zależności od modelu może wyświetlać między innymi:
- napięcie w woltach,
- natężenie prądu w amperach,
- aktualną moc w watach,
- ilość przesłanej energii w watogodzinach,
- pojemność wyrażoną w amperogodzinach,
- temperaturę urządzenia,
- rezystancję przewodu,
- napięcia na liniach danych D+ i D−,
- aktywny protokół szybkiego ładowania,
- wykresy napięcia i prądu
Dlaczego warto kontrolować parametry ładowania?
Samo zastosowanie złącza USB-C nie oznacza jeszcze, że urządzenie będzie ładowane z dużą mocą. Końcowy rezultat zależy jednocześnie od możliwości ładowarki, przewodu, odbiornika oraz obsługiwanego przez wszystkie elementy protokołu.
Przykładowo ładowarka może oferować moc 100 W, ale po zastosowaniu słabszego przewodu urządzenie pobierze tylko 60 W. Innym razem telefon i ładowarka mogą obsługiwać różne standardy szybkiego ładowania, przez co połączenie zostanie ograniczone do podstawowego napięcia 5 V.
Znaczenie ma również rozwój standardu USB Power Delivery. W wersji USB PD 3.1 wprowadzono możliwość dostarczania przez USB-C nawet 240 W oraz dodatkowe poziomy napięcia 28 V, 36 V i 48 V. Do bezpiecznego wykorzystania takich parametrów potrzebne są zgodne urządzenia i odpowiednio oznaczone przewody.
Co można sprawdzić testerem USB?
Rzeczywistą moc ładowarki
Tester pozwala sprawdzić, ile energii ładowarka rzeczywiście dostarcza do telefonu, laptopa, powerbanku albo innego urządzenia. Dzięki temu można zweryfikować, czy osiągane parametry są zbliżone do deklarowanych przez producenta.
Trzeba jednak pamiętać, że tester sam z siebie najczęściej nie stanowi dużego obciążenia. Do sprawdzenia maksymalnej mocy ładowarki potrzebny jest odbiornik zdolny pobrać taką moc albo regulowane obciążenie elektroniczne.
Jakość przewodu USB
Dobry przewód powinien powodować możliwie mały spadek napięcia. Zbyt duża rezystancja kabla oznacza większe straty energii, wolniejsze ładowanie i mocniejsze nagrzewanie przewodu.
Bardziej zaawansowane testery umożliwiają pomiar rezystancji przewodu, a modele obsługujące USB Power Delivery mogą również odczytywać informacje zapisane w układzie E-Marker. Układ ten informuje zgodne urządzenia między innymi o możliwościach energetycznych kabla.
Aktywny protokół szybkiego ładowania
Na rynku funkcjonuje wiele standardów, takich jak:
- USB Power Delivery,
- PPS,
- Quick Charge,
- Samsung AFC,
- Huawei FCP i SCP,
- OPPO VOOC i SuperVOOC,
- OnePlus DASH i WARP,
- MediaTek Pump Express.
Rozbudowany tester może rozpoznać, jaki protokół został aktywowany, a w niektórych przypadkach również wymusić wybrany tryb pracy ładowarki. Ułatwia to diagnostykę sytuacji, w której urządzenie nie uruchamia szybkiego ładowania.
Pojemność powerbanku lub akumulatora
Tester może zliczać przepływający ładunek oraz energię. Pozwala to porównać różne powerbanki albo sprawdzić, ile energii urządzenie rzeczywiście oddało podczas rozładowania.
Wyniku podanego w mAh nie należy jednak bezpośrednio porównywać z pojemnością ogniw zapisaną na obudowie powerbanku. Wewnątrz urządzenia znajduje się przetwornica, a wynik zależy od napięcia pomiarowego, sprawności układu, obciążenia oraz warunków testu. W praktyce bardziej miarodajnym parametrem jest często energia wyrażona w Wh.
Stabilność napięcia
Zaawansowane modele wyświetlają wykresy napięcia i prądu oraz pozwalają obserwować tętnienia zasilania. Dzięki temu można zauważyć chwilowe spadki napięcia, niestabilną pracę ładowarki albo nagłe zmiany poboru prądu.
Funkcja ta jest bardzo przydatna podczas szybkiej diagnostyki, chociaż przy szczegółowej analizie zakłóceń nadal najlepiej sprawdzi się oscyloskop.
Porównanie testerów USB FNIRSI
W sklepie msalamon dostępne są trzy testery FNIRSI przeznaczone dla różnych grup użytkowników. Najprostszy FNAC-28 sprawdzi się podczas codziennych pomiarów, FNB48P BT oferuje bardziej rozbudowaną diagnostykę i łączność bezprzewodową, natomiast FNB58 BT jest modelem przygotowanym między innymi do testowania nowszych rozwiązań USB Power Delivery 3.1.
FNIRSI FNAC-28 – kompaktowy tester USB-A i USB-C
FNIRSI FNAC-28 jest najmniejszym i najprostszym modelem w zestawieniu. Obsługuje połączenia USB-A i USB-C, a pomiar USB-C może odbywać się w obu kierunkach. Zakres pomiarowy wynosi od 4 do 24 V, do 6,5 A oraz do 156 W.
Urządzenie wyposażono w kolorowy ekran o przekątnej 1,06 cala. Pozwala ono mierzyć napięcie, prąd, moc i temperaturę, zapisywać do pięciu zestawów danych oraz kontrolować rezystancję przewodu. Obsługuje automatyczne rozpoznawanie wielu protokołów, między innymi QC 2.0, QC 3.0, FCP, SCP, AFC, VOOC, WARP i SuperVOOC.
FNAC-28 będzie dobrym wyborem dla osoby, która chce:
- kontrolować moc ładowania telefonu lub powerbanku,
- porównywać ładowarki i przewody,
- mierzyć energię dostarczaną przez USB,
- posiadać niewielki tester do podręcznej skrzynki narzędziowej,
- rozpocząć diagnostykę standardów szybkiego ładowania.
Model nie ma Bluetooth i nie oferuje tak rozbudowanego odczytu przewodów USB Power Delivery jak FNB48P BT oraz FNB58 BT. Jego największymi zaletami są prostota, małe wymiary i obsługa zarówno USB-A, jak i USB-C.
FNIRSI FNB48P BT – rozbudowany tester do warsztatu
FNIRSI FNB48P BT jest bardziej zaawansowanym urządzeniem przeznaczonym do diagnostyki ładowarek, przewodów i standardów szybkiego ładowania. Mierzy napięcie od 4 do 24 V, prąd do 6,5 A oraz moc do 156 W.
Tester obsługuje USB-A, USB-C i Micro USB. Rozpoznaje między innymi USB Power Delivery, Quick Charge 2.0 i 3.0, Apple 2.4A, Samsung AFC, Huawei FCP i SCP, VOOC, DASH, WARP, SuperVOOC oraz Pump Express.
Dużą przewagą nad FNAC-28 jest możliwość odczytywania danych z układów PD E-Marker oraz przewodów DASH. Tester pozwala także mierzyć rezystancję kabla, wyświetlać wykresy, analizować tętnienia zasilania i zapisywać do dziesięciu zestawów wyników.
Wbudowany Bluetooth umożliwia przesyłanie danych do aplikacji mobilnej, a połączenie z komputerem ułatwia dłuższe pomiary i archiwizację wyników. Tester ma również automatycznie obracany ekran oraz metalową obudowę wykonaną metodą CNC.
FNB48P BT sprawdzi się szczególnie:
- w warsztacie elektronicznym,
- podczas napraw urządzeń mobilnych,
- przy porównywaniu wielu ładowarek i przewodów,
- podczas testów kabli z układami E-Marker,
- przy długotrwałym rejestrowaniu parametrów ładowania,
- gdy potrzebny jest dostęp do danych na telefonie lub komputerze.
To najbardziej uniwersalny model dla użytkownika, który oczekuje zaawansowanych funkcji, ale nie potrzebuje jeszcze obsługi napięcia 28 V charakterystycznego dla nowszego USB PD 3.1.
FNIRSI FNB58 BT – tester USB Power Delivery 3.1
FNIRSI FNB58 BT to najbardziej zaawansowany model spośród prezentowanej trójki. Jego zakres pomiaru napięcia wynosi od 4 do 28 V, prądu do 7 A, a mocy do 120 W. Urządzenie obsługuje USB Power Delivery 3.1 i tryb EPR AVS do 28 V.
FNB58 BT potrafi odczytywać układy PD E-Marker w przewodach deklarujących obsługę mocy do 240 W. Warto zaznaczyć, że odczyt informacji o kablu 240 W nie oznacza, że sam tester mierzy moc 240 W – jego deklarowany zakres pomiarowy wynosi do 1420 W.
Tester obsługuje między innymi PD 2.0, PD 3.0, PD 3.1, PPS, QC 2.0, QC 3.0, FCP, SCP, AFC, PE, DASH, VOOC i SuperVOOC. Wyposażono go w duży, kolorowy ekran o przekątnej 2 cali, porty USB-A, USB-C i Micro USB oraz funkcję pomiaru tętnień napięcia.
FNB58 BT może wyświetlać wykresy napięcia i prądu na żywo, zapisywać dane oraz rejestrować przebiegi offline. Pozwala także mierzyć rezystancję przewodów, obliczać pojemność i energię oraz przechowywać do dziesięciu zestawów wyników. Łączność Bluetooth umożliwia monitorowanie parametrów w aplikacji, przy czym według karty produktu funkcja ta nie jest obsługiwana przez system iOS.
Ten model jest przeznaczony przede wszystkim dla osób, które:
- testują nowoczesne ładowarki USB-C,
- pracują z USB Power Delivery 3.1,
- sprawdzają przewody EPR i E-Marker,
- potrzebują większego, czytelnego ekranu,
- diagnozują ładowarki do laptopów,
- wykonują bardziej zaawansowane pomiary w serwisie.
FNAC-28, FNB48P BT czy FNB58 BT?
| Cecha | FNAC-28 | FNB48P BT | FNB58 BT |
|---|---|---|---|
| Złącza | USB-A, USB-C | USB-A, USB-C, Micro USB | USB-A, USB-C, Micro USB |
| Zakres napięcia | 4-24 V | 4-24 V | 4-28 V |
| Maksymalny prąd | 6,5 A | 6,5 A | 7 A |
| Zakres mocy | do 156 W | do 156 W | do 120 W |
| Wyświetlacz | 1,06″ | 1,77″ | 2,0″ |
| Bluetooth | Nie | Tak | Tak |
| Połączenie z komputerem | Nie | Tak | Zależnie od oprogramowania |
| Odczyt PD E-Marker | Nie | Tak | Tak, przewody do 240 W |
| USB PD 3.1 do 28 V | Nie | Nie | Tak |
| Liczba zestawów danych | 5 | 10 | 10 |
| Pomiar rezystancji przewodu | Tak | Tak | Tak |
| Najlepsze zastosowanie | Codzienne pomiary | Uniwersalny warsztat | Zaawansowane testy USB-C |
* Dane zestawiono na podstawie kart produktów i specyfikacji producenta.
Który tester wybrać?
FNIRSI FNAC-28 będzie najlepszym wyborem do podstawowych pomiarów. Jest kompaktowy, obsługuje USB-A i USB-C, a jego funkcje wystarczą do sprawdzania ładowarek, powerbanków i większości przewodów używanych na co dzień.
FNIRSI FNB48P BT warto wybrać do bardziej regularnej pracy. Oferuje Bluetooth, komunikację z komputerem, odczyt układów E-Marker, większą pamięć oraz rozbudowaną analizę standardów szybkiego ładowania. To najbardziej uniwersalne rozwiązanie do warsztatu.
FNIRSI FNB58 BT jest przeznaczony dla osób pracujących z najnowszymi ładowarkami USB-C, laptopami i standardem USB Power Delivery 3.1. Zapewnia obsługę napięcia do 28 V, większy ekran oraz możliwość sprawdzania przewodów EPR o deklarowanej mocy do 240 W.
Jak prawidłowo używać testera USB?
Tester należy podłączyć pomiędzy źródłem zasilania a urządzeniem:
ładowarka → tester USB → przewód lub urządzenie
W przypadku testowania kabla układ może wyglądać następująco:
ładowarka → tester → badany przewód → odbiornik
Po podłączeniu należy sprawdzić przede wszystkim napięcie, prąd i moc. Podczas testów długotrwałych można dodatkowo obserwować ilość przesłanej energii oraz wykres zmian parametrów.
Przed rozpoczęciem pomiaru warto upewnić się, że tester obsługuje napięcie i moc występujące w badanym układzie. Dotyczy to szczególnie ładowarek do laptopów oraz standardów USB PD 3.1.

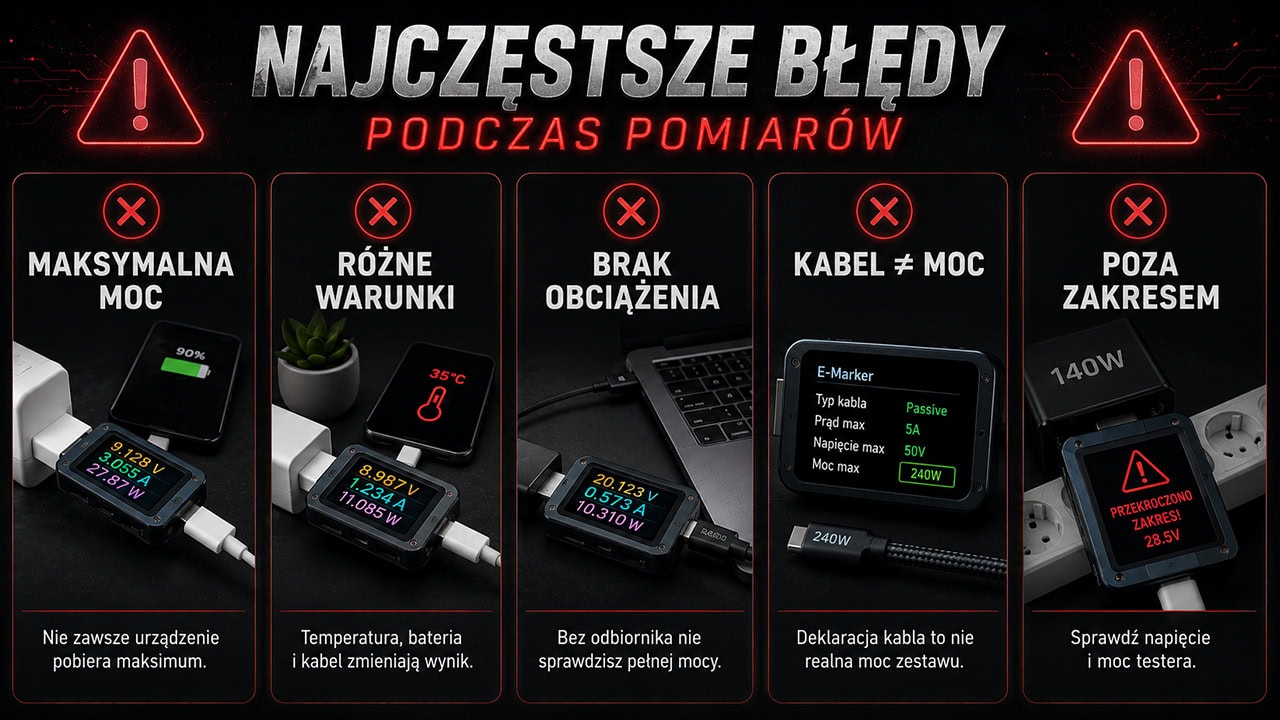

Najczęstsze błędy podczas pomiarów
Jednym z najczęstszych błędów jest oczekiwanie, że ładowarka zawsze będzie pracowała ze swoją maksymalną mocą. W rzeczywistości to odbiornik decyduje, ile energii aktualnie potrzebuje. Telefon z prawie pełnym akumulatorem może pobierać znacznie mniej mocy niż ten sam telefon przy niskim poziomie naładowania.
Drugim błędem jest porównywanie wyników uzyskanych w różnych warunkach. Temperatura, poziom naładowania akumulatora, długość przewodu i uruchomione aplikacje mogą wpływać na pobór mocy.
Należy również odróżnić pomiar rzeczywistej mocy od odczytu możliwości przewodu. Tester może rozpoznać kabel E-Marker oznaczony jako 240 W, ale nie oznacza to jeszcze, że ładowarka i odbiornik rzeczywiście wykorzystują taką moc.
Podsumowanie
Tester portu USB jest jednym z najbardziej praktycznych narzędzi do diagnostyki współczesnej elektroniki. Pozwala szybko sprawdzić, czy problem z wolnym ładowaniem powoduje ładowarka, przewód, brak zgodnego protokołu czy ograniczenia samego urządzenia.
