Quick Charge vs USB Power Delivery – czym się różnią i który standard wybrać?
Quick Charge vs USB Power Delivery – czym się różnią i który standard wybrać?
Jeszcze kilka lat temu większość ładowarek USB oferowała jedynie napięcie 5 V, a maksymalny prąd wynosił 500 mA lub 1 A. Wraz ze wzrostem pojemności akumulatorów i zapotrzebowania urządzeń na energię takie parametry przestały jednak wystarczać. Dzisiejsze smartfony, tablety, laptopy, a nawet niektóre projekty elektroniczne wymagają znacznie większej mocy.
W odpowiedzi na te potrzeby powstały technologie szybkiego ładowania. Dwie najpopularniejsze z nich to Quick Charge (QC) oraz USB Power Delivery (USB PD). Choć ich zadaniem jest dostarczenie większej ilości energii do urządzenia, robią to w nieco inny sposób.
W tym artykule wyjaśnimy, czym różnią się oba standardy, jak działają oraz który z nich lepiej sprawdzi się w projektach elektronicznych.

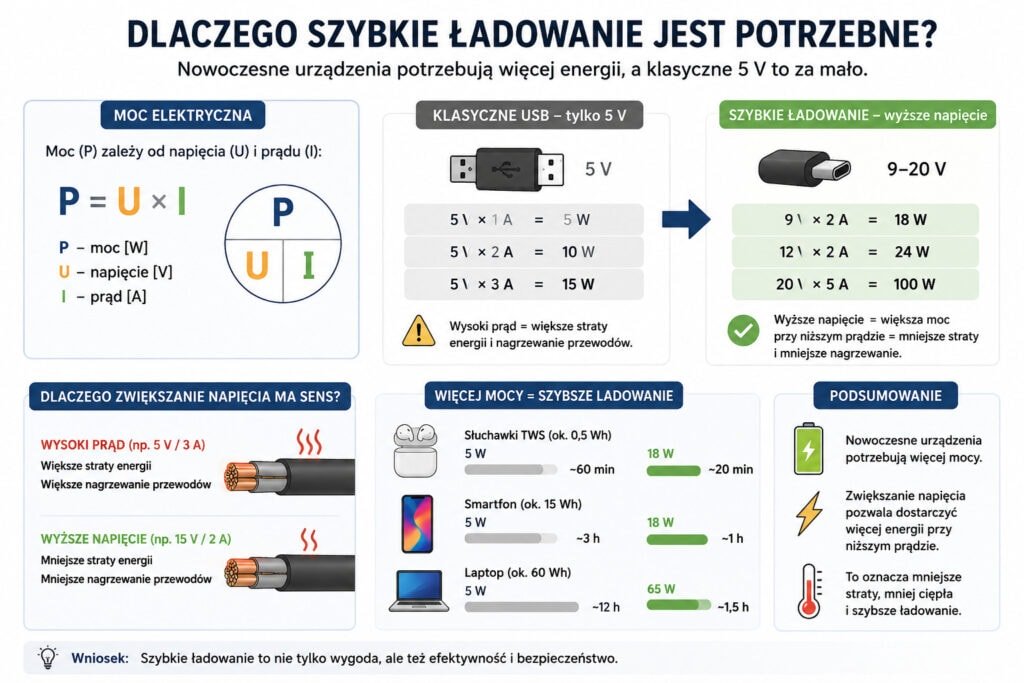

Dlaczego szybkie ładowanie jest potrzebne?
Moc elektryczna wyrażana jest prostym wzorem:
P = U × I
gdzie:
P – moc [W],
U – napięcie [V],
I – prąd [A].
Klasyczne złącze USB przez wiele lat oferowało napięcie 5 V. Aby zwiększyć moc, należało zwiększać prąd.
Przykładowo:
5 V × 1 A = 5 W
5 V × 2 A = 10 W
5 V × 3 A = 15 W
Problem polega na tym, że wraz ze wzrostem prądu rosną również straty energii w przewodach oraz ich nagrzewanie. Znacznie korzystniejszym rozwiązaniem jest zwiększenie napięcia.
Przykład:
9 V × 2 A = 18 W
12 V × 2 A = 24 W
20 V × 5 A = 100 W
Właśnie na tej zasadzie działają nowoczesne standardy szybkiego ładowania.

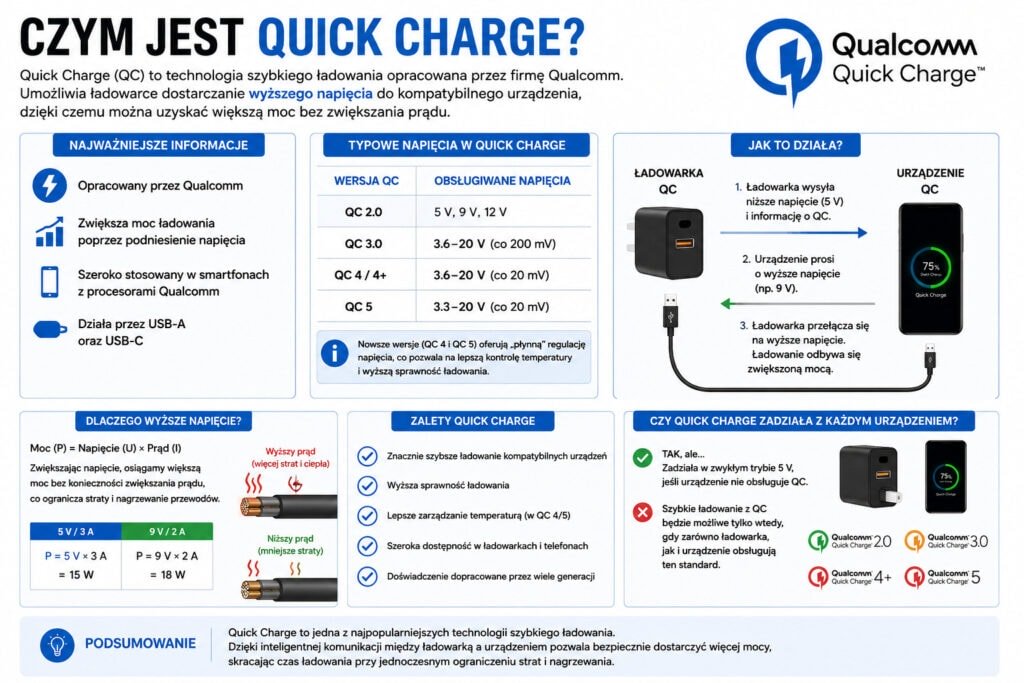

Czym jest Quick Charge?
Quick Charge to technologia opracowana przez firmę Qualcomm.
Jej zadaniem jest umożliwienie szybszego ładowania urządzeń poprzez zwiększenie napięcia dostarczanego przez ładowarkę. Zamiast zawsze pracować z napięciem 5 V, urządzenie może poprosić o wyższe napięcie.
W zależności od wersji Quick Charge dostępne są między innymi:
5 V
9 V
12 V
20 V (wybrane wersje)
Nowsze wersje, takie jak Quick Charge 4 i 5, umożliwiają również płynną regulację napięcia.
Największą zaletą Quick Charge była jego ogromna popularność w smartfonach wyposażonych w procesory Qualcomm. Przez wiele lat był to jeden z najczęściej spotykanych standardów szybkiego ładowania.

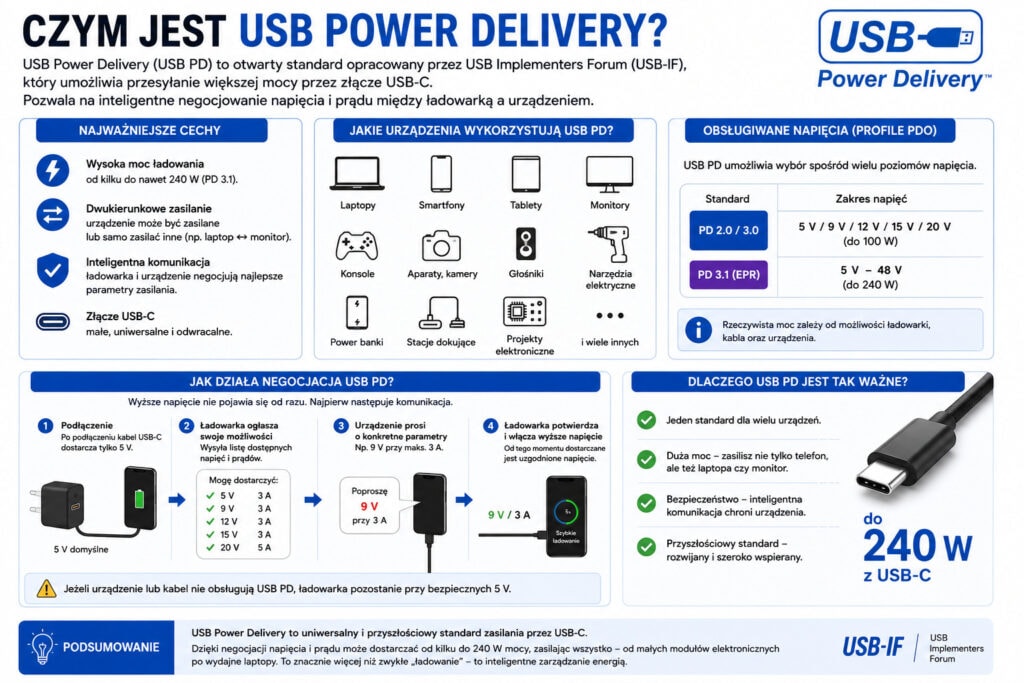

Czym jest USB Power Delivery?
USB Power Delivery (USB PD) to otwarty standard opracowany przez organizację USB Implementers Forum (USB-IF). Jego zadaniem jest znacznie więcej niż tylko szybkie ładowanie telefonu.
- USB PD umożliwia zasilanie:
- smartfonów,
- tabletów,
- laptopów,
- monitorów,
- kamer,
- konsol,
- projektów elektronicznych,
- urządzeń IoT.
Standard ten wykorzystuje złącze USB-C oraz specjalną komunikację pomiędzy ładowarką a odbiornikiem. To właśnie dzięki niej urządzenia mogą uzgodnić najlepsze napięcie oraz maksymalny prąd.
Najczęściej spotykane napięcia to:
5 V
9 V
12 V
15 V
20 V
Najnowsza wersja USB PD 3.1 rozszerza ten zakres o:
28 V
36 V
48 V
co pozwala osiągnąć moc nawet 240 W.
Dzięki temu USB-C może dziś zasilać nie tylko telefon, ale również wydajny laptop, monitor czy stację dokującą.

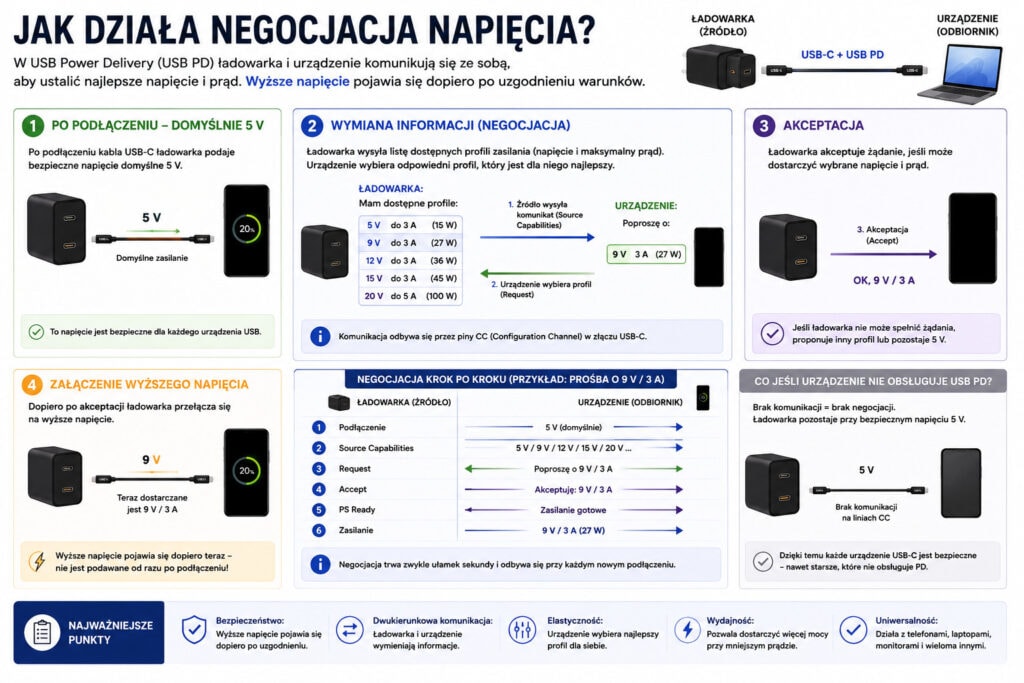

Jak działa negocjacja napięcia?
Jedną z największych zalet USB Power Delivery jest to, że wyższe napięcie nie pojawia się od razu po podłączeniu przewodu.
Po podłączeniu urządzenia następuje krótka wymiana informacji. Można to przedstawić w bardzo prosty sposób 👇🏻
Ładowarka mówi:
Potrafię dostarczyć:
5 V
9 V
12 V
15 V
20 V
Urządzenie odpowiada:
Potrzebuję 12 V.
Dopiero wtedy ładowarka przełącza napięcie z 5 V na 12 V. Jeżeli urządzenie nie obsługuje USB PD, ładowarka pozostanie przy bezpiecznych 5 V. To rozwiązanie sprawia, że standard jest bardzo uniwersalny i bezpieczny.
Quick Charge a USB Power Delivery – najważniejsze różnice
| Cecha | Quick Charge | USB Power Delivery |
|---|---|---|
| Twórca | Qualcomm | USB-IF |
| Typ złącza | USB-A i USB-C | głównie USB-C |
| Kompatybilność | głównie urządzenia Qualcomm | praktycznie wszystkie nowe urządzenia USB-C |
| Maksymalna moc | zależy od wersji | do 240 W |
| Obsługa laptopów | rzadko | tak |
| Popularność w nowych urządzeniach | maleje | bardzo duża |
Największą przewagą USB Power Delivery jest jego uniwersalność. Coraz więcej producentów całkowicie rezygnuje z własnych technologii szybkiego ładowania na rzecz standardu USB PD.

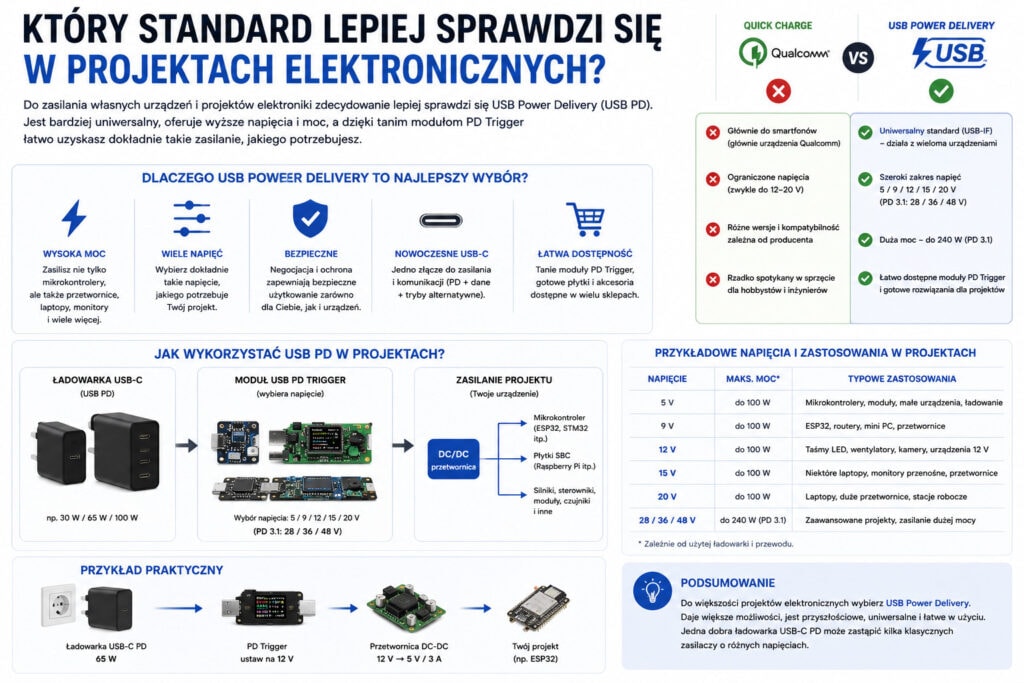

Który standard lepiej sprawdzi się w projektach elektronicznych?
Dla hobbystów i inżynierów odpowiedź jest dość prosta. Najczęściej warto postawić na USB Power Delivery.
Na rynku dostępnych jest wiele niewielkich modułów określanych jako USB PD Trigger. Pozwalają one w prosty sposób „poprosić” ładowarkę o konkretne napięcie, na przykład:
9 V
12 V
15 V
20 V
Dzięki temu zwykła ładowarka USB-C może stać się wygodnym źródłem zasilania dla wielu projektów elektronicznych. Takie rozwiązanie świetnie sprawdzi się między innymi podczas zasilania:
- przetwornic DC-DC,
- modułów ESP32,
- Raspberry Pi,
- stacji lutowniczych USB-C,
- urządzeń IoT,
- własnych konstrukcji elektronicznych.
W praktyce jedna ładowarka USB-C może zastąpić kilka klasycznych zasilaczy o różnych napięciach.

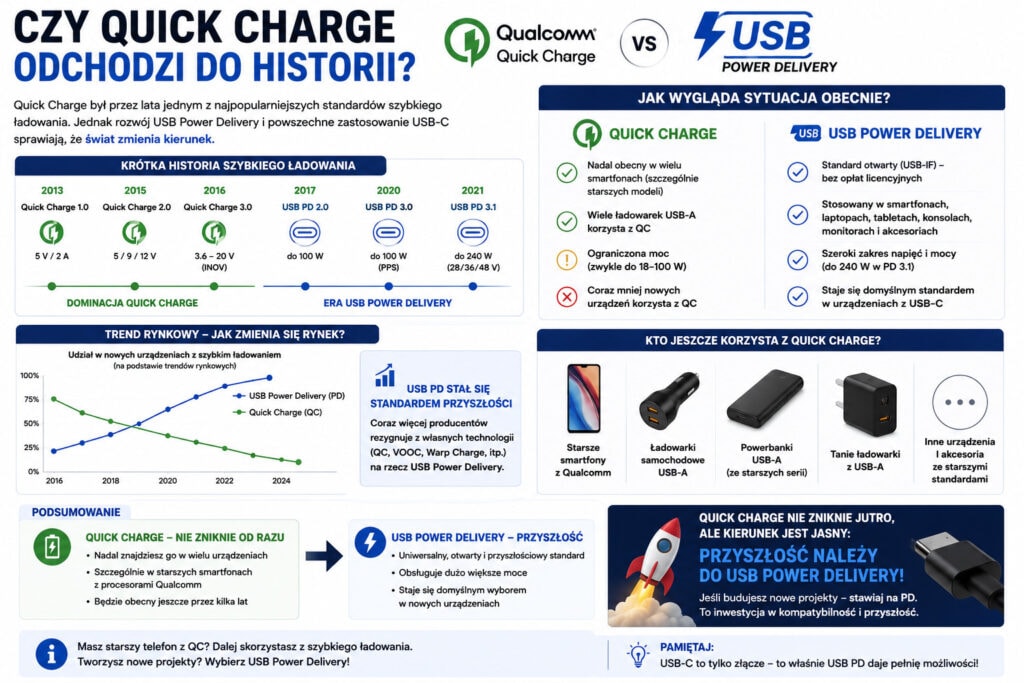

Czy Quick Charge odchodzi do historii?
Nie całkiem… Quick Charge nadal można spotkać w wielu smartfonach oraz ładowarkach, szczególnie starszych modeli.
Jednak obecnie coraz większą popularność zdobywa USB Power Delivery. Wynika to przede wszystkim z jego uniwersalności oraz obowiązkowego stosowania złącza USB-C w coraz większej liczbie urządzeń.
Obecnie większość nowych laptopów, tabletów, konsol przenośnych i wielu smartfonów wykorzystuje właśnie USB PD.
Podsumowanie
Choć zarówno Quick Charge, jak i USB Power Delivery służą do szybkiego ładowania urządzeń, różnią się sposobem działania oraz zakresem zastosowań.
Quick Charge był przez lata jednym z najpopularniejszych standardów w smartfonach z procesorami Qualcomm, jednak dziś jego znaczenie stopniowo maleje. Coraz więcej producentów przechodzi na USB Power Delivery, który jest bardziej uniwersalny, obsługuje znacznie większe moce i znajduje zastosowanie nie tylko w telefonach, ale również w laptopach, monitorach czy projektach elektronicznych.
Jeśli budujesz własne urządzenia lub szukasz wygodnego sposobu na ich zasilanie, USB Power Delivery będzie zdecydowanie lepszym wyborem. Dzięki prostym modułom USB PD Trigger możesz łatwo uzyskać napięcia 9 V, 12 V, 15 V lub 20 V z jednej ładowarki USB-C, co czyni ten standard niezwykle praktycznym zarówno dla majsterkowiczów, jak i profesjonalnych konstruktorów.
