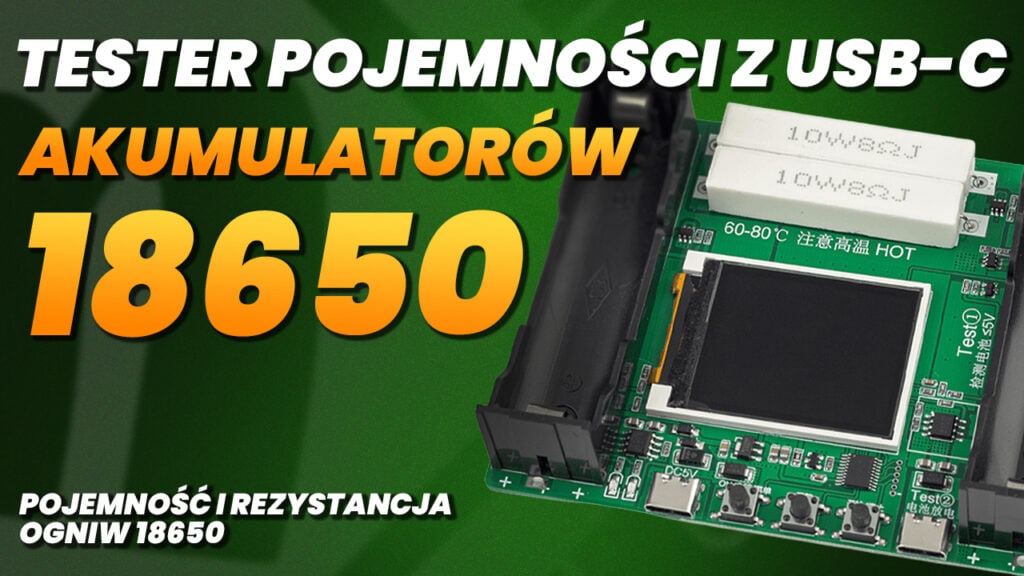

Tester pojemności akumulatorów 18650 z USB‑C: pojemność i rezystancja ogniw 18650
Tester pojemności akumulatorów 18650 z USB‑C: pojemność i rezystancja ogniw 18650
Pomiar pojemności i rezystancji ogniw cylindrycznych, takich jak ogniwa 18650, to podstawowy krok w ocenie ich sprawności i bezpieczeństwa użytkowania. Regularna weryfikacja stanu akumulatorów pozwala wykryć zużyte ogniwa, które mogą powodować spadki wydajności w urządzeniach mobilnych, latarkach czy power bankach. Artykuł wyjaśnia, dlaczego warto używać nowoczesnych narzędzi pomiarowych – takich jak tester pojemności z portem USB‑C – oraz jak poprawnie odczytywać wyniki i diagnozować stan techniczny ogniw. To niezbędna wiedza dla każdego, kto korzysta z akumulatorów 18650 na co dzień.
Spis treści
1. Co to jest tester pojemności ogniw 18650 i dlaczego warto go używać?
To urządzenie umożliwia dokładny pomiar pojemności i rezystancji wewnętrznej akumulatorów typu 18650, które są dziś powszechnie stosowane w elektronice użytkowej, elektronarzędziach, pojazdach elektrycznych i systemach magazynowania energii. Choć ogniwa te wyglądają z zewnątrz podobnie, ich parametry mogą się znacznie różnić – dlatego tak ważna jest ich weryfikacja przed ponownym użyciem lub zastosowaniem w projektach DIY.
Tester ogniw pozwala precyzyjnie ocenić zużycie ogniwa, mierząc rzeczywistą pojemność (czyli ilość energii, jaką może zgromadzić i oddać) oraz jego rezystancję, która wpływa na zdolność do przekazywania prądu przy różnych obciążeniach. Te dwa parametry są kluczowe, by zapewnić bezpieczeństwo i efektywność w pracy z ogniwami. W praktyce oznacza to, że możesz sprawdzić, czy używane ogniwo nadaje się jeszcze do użytku, czy wymaga wymiany.
W odróżnieniu od tradycyjnych mierników napięcia, tester pojemności z portem USB‑C i cyfrowym wyświetlaczem oferuje funkcje automatycznego rozładowania i ładowania, a także prezentuje dane w czytelnej formie – np. w mAh i mWh. To nie tylko narzędzie pomiarowe, ale kompletny system diagnostyczny, który pozwala świadomie korzystać z akumulatorów 18650 i zwiększyć ich żywotność poprzez odpowiednią selekcję i pielęgnację.
2. Jak działa pomiar pojemności i rezystancji wewnętrznej?
W trakcie testu pomiar pojemności odbywa się wyłącznie podczas rozładowania ogniwa, co oznacza, że urządzenie monitoruje ilość energii oddawanej przez ogniwo do momentu osiągnięcia ustalonej dolnej granicy napięcia – zazwyczaj w zakresie 2,5–3,0 V, w zależności od konfiguracji. Tester mierzy przepływ prądu w czasie i na tej podstawie wylicza faktyczną pojemność ogniwa w miliamperogodzinach (mAh) lub miliwatogodzinach (mWh), co pozwala użytkownikowi porównać wynik z deklaracjami producenta. Funkcja wyświetlania wartości w mWh jest szczególnie przydatna, ponieważ uwzględnia zarówno napięcie, jak i natężenie, co daje pełniejszy obraz realnej energii, jaką ogniwo może przekazać.
Z kolei pomiar rezystancji wewnętrznej akumulatorów przeprowadza się zazwyczaj po zakończeniu ładowania lub w trybie charging, gdy ogniwo znajduje się w stanie pełnego napięcia i możliwe jest sprawdzenie, jak dużą oporność elektryczną stawia przepływającemu prądowi. Im wyższa rezystancja, tym większe spadki napięcia pod obciążeniem, co może wpływać na stabilność zasilania urządzeń elektronicznych. Dlatego nowoczesne testery oferują pomiar zarówno pojemności, jak i rezystancji, umożliwiając pełną diagnostykę kondycji ogniwa. Regularne wykonywanie takich testów pozwala skutecznie selekcjonować sprawne ogniwa i unikać ryzyka związanego z ich niesprawnością.
3. Jakie funkcje posiada tester ogniw Li‑ion 18650?
Nowoczesny tester ogniw li-ion 18650 oferuje użytkownikowi znacznie więcej niż tylko podstawowy odczyt napięcia. Kluczową funkcją urządzenia jest możliwość pracy w trzech głównych trybach: auto, charging oraz discharge. Tryb auto to najbardziej zaawansowana opcja – tester automatycznie przeprowadza pełen cykl testowy, obejmujący rozładowanie ogniwa, pomiar pojemności, a następnie ponowne ładowanie i ocenę rezystancji wewnętrznej. Dzięki temu użytkownik nie musi ręcznie sterować kolejnymi etapami, co znacznie przyspiesza pracę, zwłaszcza przy testowaniu większej liczby ogniw.
W trybie discharge urządzenie koncentruje się wyłącznie na procesie rozładowania ogniwa, a więc na pomiarze pojemności, który odbywa się wyłącznie w tym etapie. Użytkownik może samodzielnie ustawić dolną granicę napięcia, co pozwala dostosować test do konkretnego rodzaju ogniwa lub własnych preferencji. Natomiast tryb charging służy do ładowania ogniwa prądem o stałej wartości i jednocześnie umożliwia pomiar rezystancji wewnętrznej, co daje wgląd w kondycję chemiczną ogniwa.
Oprócz trybów pracy, tester wyróżnia się obecnością czytelnego wyświetlacza LCD, który nie tylko prezentuje najważniejsze dane – napięcie, prąd, pojemność, moc w mWh – ale także pozwala na zmianę jednostek i dostęp do dodatkowych informacji. Obsługa odbywa się za pomocą trzech przycisków, z których środkowy przycisk odpowiada m.in. za przełączanie widoków oraz zmianę języka. To sprawia, że tester jest narzędziem intuicyjnym, a jednocześnie bogatym w funkcje, idealnym dla każdego, kto zajmuje się testowaniem ogniw 18650.
4. Jak zmienić język interfejsu (angielski / chiński)?
Zmiana języka w testerze pojemności ogniw 18650 to jedna z pierwszych czynności, które warto wykonać zaraz po jego uruchomieniu – zwłaszcza że większość urządzeń tego typu domyślnie działa w języku chińskim. Dla użytkownika nieznającego tego języka obsługa urządzenia może być na początku kłopotliwa, jednak na szczęście zmiana języka jest bardzo prosta i intuicyjna. Wystarczy użyć środkowego przycisku, który pełni wiele funkcji w zależności od trybu pracy i długości przytrzymania.
Aby przełączyć interfejs na angielski lub chiński, należy najpierw wyłączyć zasilanie urządzenia, a następnie nacisnąć i przytrzymać odpowiedni przycisk – S, jeśli chcemy ustawić język angielski, lub M, jeśli chcemy powrócić do języka chińskiego. Trzymając wybrany przycisk, włączamy zasilanie i po około trzech sekundach puszczamy go, co powoduje natychmiastową zmianę języka w całym menu.
Zmiana języka wpływa nie tylko na wygodę, ale także na precyzyjniejsze zrozumienie działania testera. Dzięki temu użytkownik może bez problemu interpretować informacje na wyświetlaczu, zrozumieć różnice między trybami pracy (auto, charging, discharge) oraz ustawiać parametry takie jak napięcie końcowe rozładowania czy jednostki wyświetlania danych (mAh, mWh). Dla osób testujących ogniwa 18650 usb-c lub akumulatory 18650 z usb-c, przełączenie na język angielski znacząco upraszcza codzienną obsługę i zwiększa komfort pracy.
5. Jakie są tryby pracy testera: tryb auto, charging, discharge?
Tryb auto to najbardziej kompleksowe rozwiązanie dostępne w testerze. Użytkownik nie musi ręcznie uruchamiać poszczególnych etapów – urządzenie samo przeprowadza cały cykl testowy, który obejmuje: najpierw rozładowanie ogniwa, następnie pomiar pojemności, a na końcu ponowne ładowanie. Po zakończeniu ładowania tester dokonuje także pomiaru rezystancji wewnętrznej, co daje pełny obraz kondycji ogniwa. Tryb auto jest szczególnie przydatny przy testowaniu większych partii ogniw 18650, ponieważ pozwala zaoszczędzić czas i zminimalizować ryzyko błędów podczas zmiany ustawień. Tester samodzielnie dobiera odpowiednie parametry w zależności od rodzaju i stanu ogniwa, zapewniając jednocześnie powtarzalność i precyzję wyników.
Tryb discharge daje większą kontrolę użytkownikowi, który może ręcznie ustawić parametry rozładowania, takie jak dolna granica napięcia. W tym trybie odbywa się wyłącznie rozładowanie ogniwa, co oznacza, że cały proces skupia się na precyzyjnym pomiarze pojemności, odbywającym się wyłącznie podczas rozładowania. To rozwiązanie idealne dla bardziej zaawansowanych użytkowników, którzy chcą przetestować pojemność ogniw akumulatorów w konkretnych warunkach lub zależy im na sprawdzeniu zachowania ogniwa przy określonym obciążeniu. Tryb ten pozwala uzyskać bardzo dokładne wyniki i porównać je z nominalnymi wartościami podanymi przez producenta.
Tryb charging, z kolei, koncentruje się na procesie ładowania ogniwa. Użytkownik może tu ręcznie uruchomić ładowanie i jednocześnie obserwować napięcie, prąd oraz zmiany charakterystyki pracy ogniwa w czasie. Po zakończeniu ładowania tester przeprowadza pomiar rezystancji wewnętrznej akumulatora, co jest istotnym wskaźnikiem jego stanu technicznego. Wysoka rezystancja może sugerować uszkodzenia lub zużycie materiałów wewnątrz ogniwa. Tryb charging to również świetny sposób na sprawdzenie, czy dane ogniwo 18650 nadaje się jeszcze do użytku po długim okresie przechowywania lub intensywnej eksploatacji.
6. Jak korzystać z koszyka i portów USB‑C?
Koszyk to fizyczny uchwyt, który znajduje się na obudowie testera i służy do stabilnego umieszczenia ogniwa 18650 podczas pomiarów. W wielu modelach testerów można umieścić jedno lub więcej ogniw naraz, w zależności od konstrukcji. Wysoka jakość wykonania koszyka ma kluczowe znaczenie – słabe styki lub luźne mocowanie mogą prowadzić do chwilowego zaniku połączenia, co może przerwać test lub spowodować błędny pomiar pojemności. Dlatego zaleca się, aby przed rozpoczęciem testowania upewnić się, że ogniwo jest właściwie włożone, a sprężyny koszyka odpowiednio dociskają styki akumulatora.
Z kolei port USB‑C pełni dwojaką funkcję: służy jako źródło zasilania dla samego testera oraz jako kanał przesyłu prądu do ładowania ogniwa. Dzięki temu nowoczesne testery są bardziej uniwersalne i można je zasilać zarówno z ładowarki sieciowej, jak i z power banku. Port USB-C ma także tę zaletę, że obsługuje wyższe prądy w porównaniu do starszych standardów (jak micro USB), co przekłada się na szybsze ładowanie i większą stabilność działania podczas długich cykli rozładowania i ponownego ładowania. W niektórych modelach testerów znajduje się również dodatkowy moduł radiatora, który rozprasza ciepło generowane podczas pracy, chroniąc elektronikę testera przed przegrzaniem.
Użytkownik, który chce korzystać z testera w sposób bezpieczny i efektywny, powinien zadbać o czystość styków koszyka oraz stosować dobrej jakości źródło zasilania przez port USB‑C. Dzięki temu możliwe jest wykonanie precyzyjnych testów, w tym pomiaru pojemności i rezystancji, bez ryzyka przerw czy uszkodzenia ogniw 18650.
7. Czy można ponownie naładować ogniwo podczas testu?
Po zakończeniu cyklu rozładowania ogniwa, tester automatycznie lub ręcznie może przejść do trybu charging, który pozwala na jego ponowne ładowanie. Ten etap nie tylko przywraca ogniwo do pełnej sprawności energetycznej, ale przede wszystkim umożliwia dalszą analizę techniczną – głównie pomiar rezystancji wewnętrznej, która dostarcza informacji o kondycji chemicznej i elektrycznej akumulatora. To bardzo istotny wskaźnik, ponieważ wysoka rezystancja może prowadzić do przegrzewania się ogniwa pod obciążeniem lub obniżenia jego efektywności w urządzeniach mobilnych.
Dzięki możliwości wykonania ponownego ładowania w ramach jednego cyklu testowego, użytkownik otrzymuje pełen zestaw danych: od pojemności, przez czas rozładowania, aż po ocenę rezystancji wewnętrznej. Jest to szczególnie przydatne, gdy analizujemy zużycie ogniw po dłuższym czasie użytkowania lub sprawdzamy jakość nowych ogniw od niepewnego dostawcy. Proces ten odbywa się automatycznie w trybie auto lub może być wywołany ręcznie w trybie charging – wszystko zależy od preferencji użytkownika.
Warto zaznaczyć, że ponowne ładowanie ogniwa w testerze przez port USB‑C odbywa się stabilnie i bezpiecznie, przy zachowaniu zadanych parametrów prądowych. W ten sposób unika się przepięć lub przegrzania ogniwa, co mogłoby prowadzić do jego degradacji. Cały cykl – rozładowanie, pomiar pojemności, ładowanie i rezystancji wewnętrznej akumulatorów – pozwala uzyskać wiarygodne, powtarzalne wyniki i znacznie zwiększa użyteczność testera w domowym warsztacie lub pracowni serwisowej.
8. Jak interpretować wyniki pomiaru pojemności i rezystancji ogniw?
Interpretacja wyników pomiarów uzyskanych z testera pojemności i rezystancji ogniw 18650 wymaga zrozumienia podstawowych parametrów technicznych, jakie urządzenie prezentuje na swoim wyświetlaczu. Przede wszystkim należy zwrócić uwagę na pojemność, wyrażoną w miliamperogodzinach (mAh) lub, jeśli zmienimy jednostki, w miliwatogodzinach (mWh). Dokładny pomiar pojemności mówi nam, ile realnej energii może dostarczyć ogniwo w trakcie jednego pełnego rozładowania – jest to jeden z najważniejszych wskaźników jego użyteczności. Jeśli zmierzone wartości są znacznie niższe niż te deklarowane przez producenta, oznacza to, że ogniwo jest zużyte lub niepełnowartościowe.
Warto pamiętać, że pomiar w mWh daje pełniejszy obraz, ponieważ uwzględnia także napięcie pracy ogniwa. Dzięki temu możemy dokładniej porównać dwa ogniwa o zbliżonej pojemności w mAh, ale różnym napięciu roboczym. Taka analiza jest szczególnie przydatna przy projektowaniu układów wymagających stabilnego i długotrwałego zasilania – np. power banków, latarek LED czy układów mikroprocesorowych.
Drugim kluczowym parametrem jest rezystancja wewnętrzna ogniwa. Jest ona mierzona po zakończeniu ładowania i podawana zazwyczaj w miliohmach (mΩ). Niska rezystancja oznacza, że ogniwo może bez problemu oddawać duże prądy bez zauważalnych spadków napięcia. Z kolei wysoka wartość rezystancji wewnętrznej akumulatorów świadczy o ich zużyciu, zasiarczeniu elektrod lub uszkodzeniach chemicznych, które mogą skutkować niestabilną pracą pod obciążeniem. Takie ogniwo, mimo że może jeszcze trzymać napięcie bez obciążenia, w praktyce będzie bezużyteczne w wymagających zastosowaniach.
Najlepsze ogniwo 18650 to takie, które zachowuje wysoką pojemność (bliską wartości nominalnej) i charakteryzuje się niską rezystancją wewnętrzną – najlepiej poniżej 50 mΩ. Jeśli wartości znacznie odbiegają od tych norm, ogniwo nadaje się raczej do recyklingu niż dalszego użytku. Dzięki testerowi użytkownik może z łatwością wyłonić najbardziej wydajne ogniwa i uniknąć ryzyka stosowania niesprawnych akumulatorów.
9. Gdzie kupić tester i na co zwrócić uwagę przy zakupie?
Jeśli zdecydujesz się kupić tester pojemności, najlepszym miejscem jest sklep msalamon, nasz sklep oferuje sprawdzone modele z gwarancją i wsparciem technicznym. Dzięki zakupowi w msalamon.pl masz pewność, że otrzymasz pełnoprawne urządzenie, a w razie potrzeby skorzystasz z serwisu czy fachowej pomocy. Sklep zapewnia też szybką wysyłkę oraz opcję zwrotu, co jest istotne, gdy zależy Ci na czasie i bezpieczeństwie transakcji.
Przy wyborze konkretnego wariantu urządzenia zwróć uwagę na kilka kluczowych elementów:
- Port USB-C – upewnij się, że wybrany model posiada złącze USB-C do zasilania i ładowania ogniw, co przekłada się na większą stabilność i prędkość testów.
- Koszyk do ogniw 18650 – solidny, sprężynowy uchwyt zapewnia pewny kontakt i unika błędów w pomiarze pojemności nawet przy dłuższym testowaniu.
- Obsługę trzech trybów pracy (auto, discharge, charging) – każdy z nich pełni inną funkcję: od pełnego cyklu testowego, przez rozładowanie, aż po pomiar rezystancji wewnętrznej po ładowaniu.
- Możliwość zmiany języka (chiński / angielski) – dzięki tej opcji obsługa staje się bardziej intuicyjna, nawet jeśli nie znasz domyślnego języka urządzenia.
- Wyświetlanie w mWh – dla dokładnej analizy energetycznej przyda się opcja pokazująca wyniki w miliwatogodzinach, a nie tylko w mAh.
