Moduł przełączający MOSFET IRF540 co to jest i jak to działa?
W świecie elektroniki jednym z najważniejszych komponentów do sterowania dużym obciążeniem jest tranzystor MOSFET. Dziś przyjrzymy się popularnemu modułowi przełączającemu MOSFET IRF540, który może być wykorzystywany m.in. do sterowania silnikami, oświetleniem LED, elektrozaworami i innymi urządzeniami działającymi na napięciu do 100V.
🔧 Co to jest Moduł przełączający MOSFET IRF540?

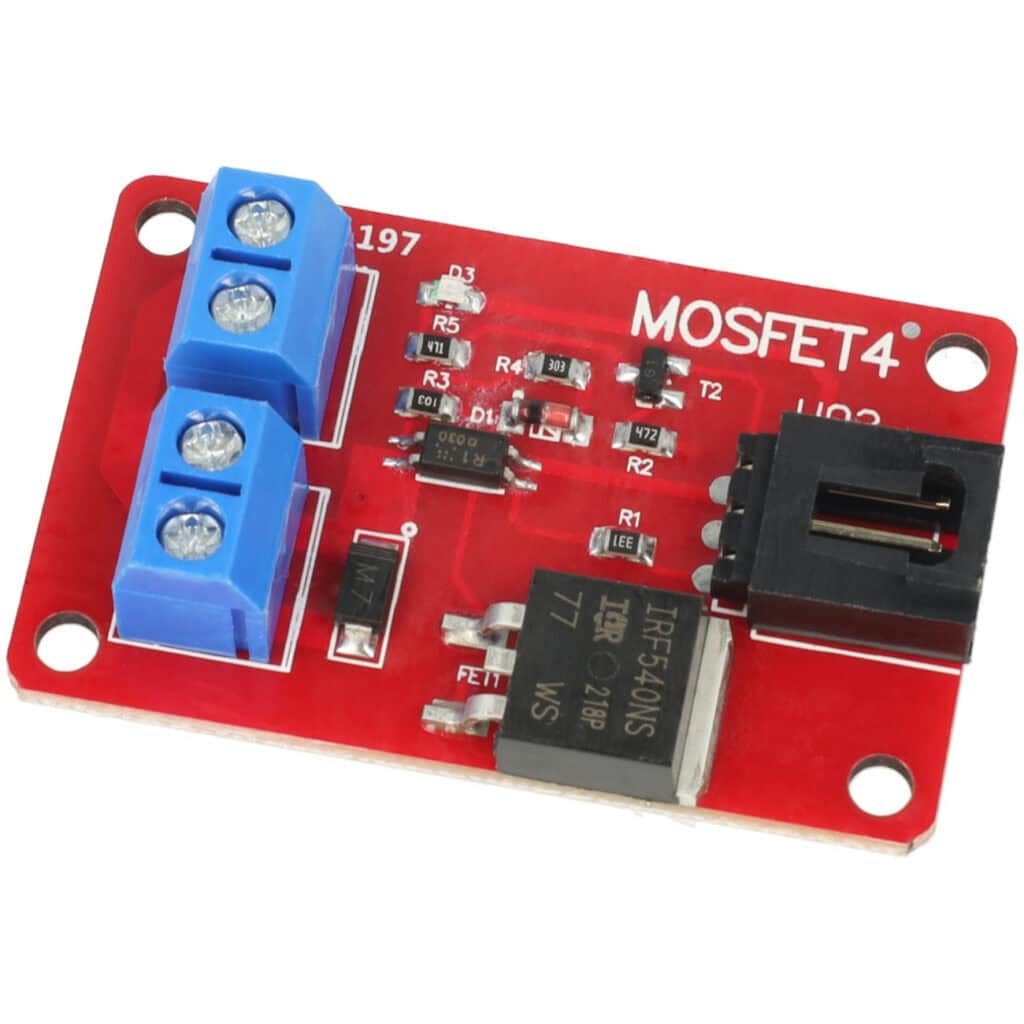

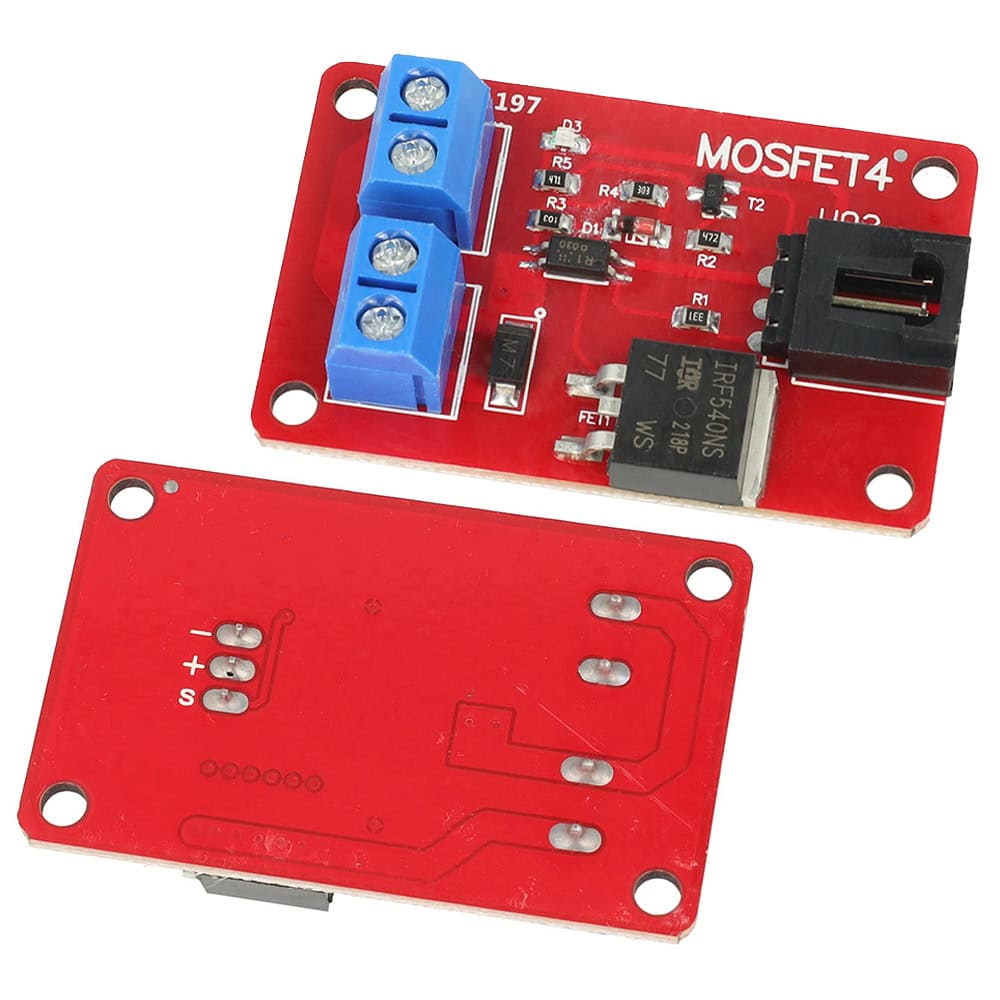

Moduł MOSFET IRF540 to gotowy układ elektroniczny, który umożliwia łatwe i bezpieczne sterowanie obciążeniem prądu stałego (DC) przy użyciu sygnału cyfrowego z mikrokontrolera, np. Arduino, ESP32, STM32 itp. W centrum tego modułu znajduje się tranzystor MOSFET typu N IRF540, który działa jak elektroniczny włącznik.
Moduł ten idealnie nadaje się do zastosowań, gdzie potrzebujemy włączać i wyłączać urządzenia działające na wyższe napięcia, a jednocześnie chcemy zachować separację i sterować całością za pomocą niskonapięciowego układu logicznego.
🧠 Jak działa ten moduł?
MOSFET działa jako przełącznik włączający lub rozłączający masę (GND) dla obciążenia. Oznacza to, że dodatnie napięcie zasilania (np. +12V) podłączamy bezpośrednio do naszego odbiornika, a jego masa (–) prowadzona jest przez MOSFET. Dopiero po podaniu sygnału sterującego na wejście IN, tranzystor się załącza i obwód się zamyka, co powoduje zadziałanie odbiornika.

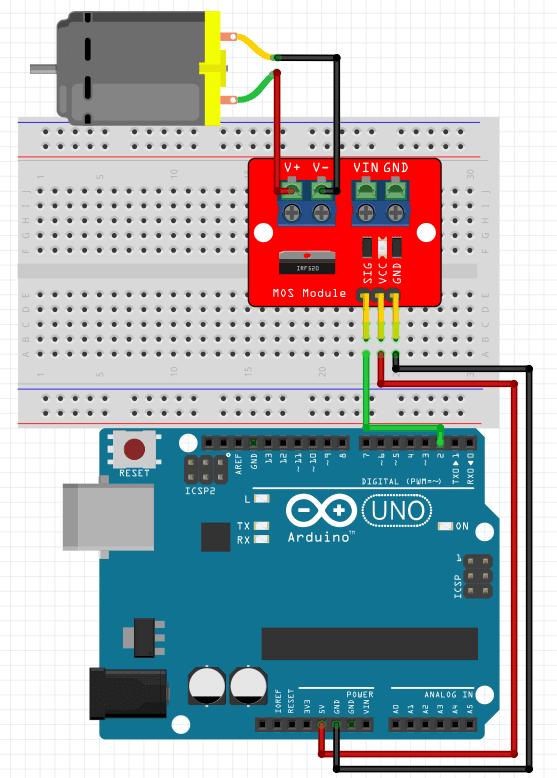

schemat podłączenia

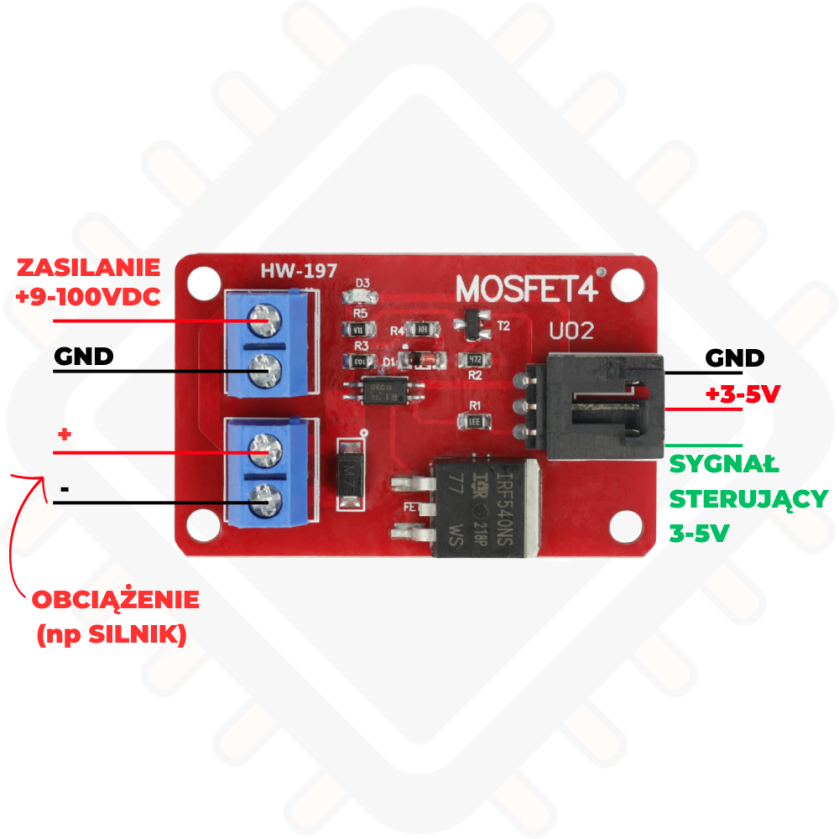

🔌 Zasilanie obciążenia:
- + (plus) zasilania (9–100V DC) podłączany jest do zacisku „+” na górnej kostce.
- – (masa GND) zasilania podłączana jest do zacisku „–” na górnej kostce.
⚡ Obciążenie:
- Plus zasilania idzie bezpośrednio do jednego końca obciążenia (np. silnika, lampy LED).
- Wyjście „–” z dolnej kostki prowadzi do dren MOSFET-a (czyli MOSFET „zamyka” obwód do masy).
🧠 Sterowanie z mikrokontrolera (np. Arduino, ESP32, STM32):
- Pin VCC mikrokontrolera łączy się z pinem VCC modułu (czerwona linia)
- Pin GND mikrokontrolera łączy się z pinem GND modułu (czarna linia).
- Pin sygnału sterującego łączy się z pinem IN modułu (zielona linia).
🧪 Przykładowy kod do Arduino
Poniżej prosty przykład kodu, który pozwala sterować tym modułem z poziomu Arduino: \
int mosfetPin = 2; // podłączony do pinu IN modułu
void setup()
{
pinMode(mosfetPin, OUTPUT);
}
void loop()
{
digitalWrite(mosfetPin, HIGH); // włącz obciążenie
delay(1000); // czekaj 1 sekundę
digitalWrite(mosfetPin, LOW); // wyłącz obciążenie
delay(1000); // czekaj 1 sekundę
}.
✅ Podsumowanie
Moduł przełączający MOSFET IRF540 to prosty i bardzo przydatny układ do sterowania wysokim napięciem i prądem w systemach opartych na Arduino czy ESP. Sprawdzi się doskonale wszędzie tam, gdzie chcemy niezawodnie sterować np. oświetleniem, wentylatorami, grzałkami itp.
Prezentowaną w artykule elektronikę znajdziesz oczywiście w naszym sklepie 👉 sklep.msalamon.pl 👈Zapraszamy również na nasze social media, gdzie na bieżąco informujemy o nowych produktach oraz o najciekawszych promocjach 😎👇
