Kondensator – co to jest, do czego służy i jak działa?
Mały element, ogromna rola. Kondensator to niepozorna część, bez której współczesna elektronika po prostu nie działa. Znajdziesz go w zasilaczach, wzmacniaczach, komputerach i silnikach – wszędzie tam, gdzie liczy się stabilność i precyzyjna kontrola przepływu prądu. Choć jego zasada działania opiera się na podstawowych zjawiskach fizycznych, wachlarz zastosowań jest zaskakująco szeroki. Jeśli chcesz dowiedzieć się, co to jest kondensator, po co się go stosuje i czym różnią się jego rodzaje – ten artykuł rozwieje wszystkie wątpliwości.
Co to kondensator?
Kondensator to element występujący w niemal każdym układzie elektronicznym, od zasilaczy po systemy audio. Jego konstrukcja sprowadza się do dwóch przewodzących płytek (okładek), które oddziela cienka warstwa izolatora – tzw. dielektryka. W momencie, gdy zostanie podłączony do źródła napięcia stałego, następuje gromadzenie ładunku elektrycznego na powierzchniach okładek. Powstaje wtedy pole elektryczne, które odpowiada za możliwość magazynowania ładunku.
Miarą tej zdolności jest pojemność kondensatora. To parametr określający, jak dużo ładunku może zgromadzić element przy danym napięciu. Jej jednostką jest farad (F), jednak w praktyce spotykamy się z wartościami znacznie mniejszymi – mikrofaradami (µF), nanofaradami (nF) czy pikofaradami (pF).
Pojemność kondensatora zależy od powierzchni elektrod, rodzaju dielektryka oraz dystansu pomiędzy przewodnikami. Aby była jak największa, producenci zwiększają powierzchnię okładek lub stosują materiały o wysokiej przenikalności, przy jednoczesnym ograniczaniu odległości między warstwami.
Wśród najczęściej spotykanych typów można wymienić kondensatory foliowe (stabilne i wytrzymałe), elektrolityczne (o dużej pojemności), ceramiczne (o szerokim zakresie pracy) czy kondensatory zmienne (z regulowaną pojemnością). Wyspecjalizowane konstrukcje, takie jak kondensatory rozruchowe, znajdują zastosowanie w układach silnikowych.
Do czego służy kondensator?
Kondensatory pełnią szereg funkcji, z których najważniejsza to filtrowanie napięcia. W elektronice, gdzie nawet chwilowe zakłócenia mogą wpływać na stabilność pracy układów, istotne jest wygładzenie wszelkich wahań. Po naładowaniu kondensator działa jak zasobnik energii, który oddaje zgromadzony ładunek wtedy, gdy spada napięcie w obwodzie.
Ten mechanizm wykorzystuje się przy stabilizacji zasilania. W praktyce montuje się kondensatory równolegle do źródła napięcia, co umożliwia szybkie zniwelowanie skoków poboru prądu. Kondensatory ceramiczne są tu niezastąpione przy tłumieniu zakłóceń o wysokich częstotliwościach, podczas gdy kondensatory elektrolityczne lepiej sprawdzają się przy długotrwałym podtrzymaniu napięcia.
Poza zasilaniem kondensatory tworzą filtry częstotliwościowe. W połączeniu z rezystorami umożliwiają konstrukcję filtrów dolno- i górnoprzepustowych. Przykładowo, filtr dolnoprzepustowy przepuszcza tylko sygnały o niższych częstotliwościach, odcinając te, które mogłyby zakłócić działanie obwodu.
W bardziej zaawansowanych układach stosuje się kombinacje kondensatorów z cewkami – tzw. obwody rezonansowe LC. Ich właściwości zależą od częstotliwości sygnału, co pozwala na selektywne wzmacnianie określonych pasm – bywa to szczególnie użyteczne w technice radiowej.
Jak działa kondensator?
Podstawowy mechanizm działania opiera się na gromadzeniu ładunku elektrycznego i utrzymywaniu go w czasie. Konstrukcja kondensatorów różni się w zależności od przeznaczenia i technologii wykonania.
Kondensatory foliowe zbudowane są z cienkich pasków metalowej folii i dielektryka, które zwija się w ciasny rulon. Ich budowa zapewnia stabilność temperaturową oraz odporność na wysokie napięcia, co przekłada się na trwałość produktu.
W przypadku kondensatorów elektrolitycznych rolę dielektryka pełni cienka warstwa tlenku, utworzona na powierzchni okładki. Elektrolit kontaktuje się z tą warstwą, co pozwala osiągnąć bardzo dużą pojemność w stosunkowo niewielkiej objętości. Im większa jego pojemność, tym niższe maksymalne napięcie pracy. Kondensatory aluminiowe, będące jedną z odmian elektrolitycznych, oferują kompromis między parametrami a kosztem.

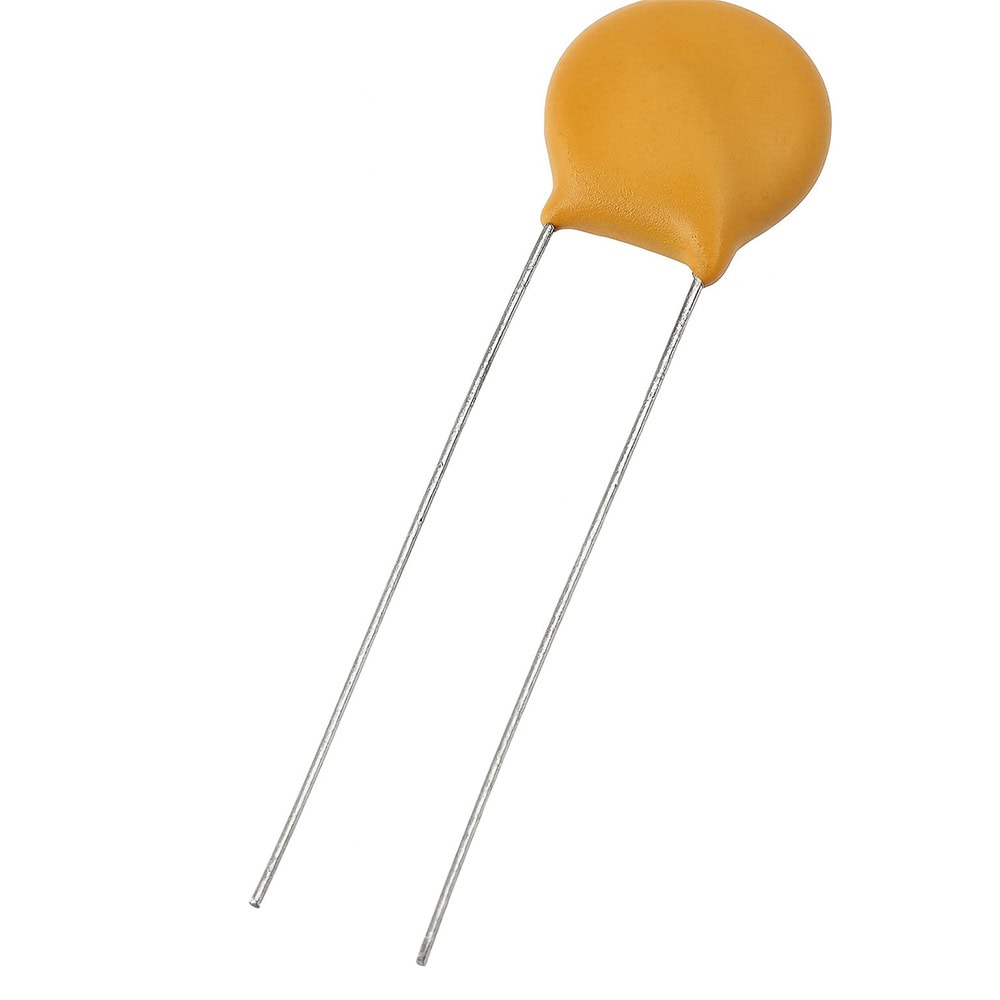

Kondensatory ceramiczne mają budowę wielowarstwową. Cienkie warstwy ceramiki i metalu układa się naprzemiennie, tworząc strukturę o dużej wydajności i niewielkich stratach. Ich charakterystyczne cechy to mała tolerancja wartości oraz dobra stabilność parametrów.
Jak podłączyć kondensator?
Sposób podłączenia zależy od rodzaju elementu. W przypadku kondensatorów niepolaryzowanych (np. foliowych, ceramicznych), kierunek przepływu prądu nie ma znaczenia. Inaczej jest z kondensatorami elektrolitycznymi – te należy montować zgodnie z oznaczoną polaryzacją.
Ich nieprawidłowe podłączenie może prowadzić do uszkodzenia, a w skrajnych przypadkach – do eksplozji. Dzieje się tak, gdy odwrócone napięcie prowadzi do wydzielania się gazów wewnątrz obudowy. Podobnie, przekroczenie maksymalnego napięcia pracy może spowodować przebicie dielektryka i trwałe zwarcie.
W praktyce kondensator ładuje się do napięcia źródła, a po jego odłączeniu zaczyna się proces samorozładowania. Nawet najlepszy dielektryk nie zapewnia stuprocentowej izolacji – po pewnym czasie następuje powolny spadek napięcia.
Jak sprawdzić kondensator miernikiem uniwersalnym?
Najprostsza metoda diagnozy polega na pomiarze pojemności kondensatora przy pomocy multimetru z odpowiednią funkcją. Otrzymanie wartości znacząco różnej od nominalnej oznacza uszkodzenie.
Jednak nawet poprawny odczyt nie zawsze gwarantuje, że element działa prawidłowo. Niektóre usterki objawiają się pod wpływem wysokiego napięcia lub zmiennych warunków pracy. Jeśli multimetr nie oferuje opcji sprawdzenia parametrów dynamicznych, warto skorzystać z dedykowanego testera lub przeprowadzić próbę w rzeczywistym układzie.
Kondensatory dostępne w naszej ofercie:
FAQ:
1. Czy kondensatory są potrzebne w prostych układach?
Tak, kondensatory znajdują zastosowanie także w bardzo prostych obwodach elektronicznych. Pomagają w redukcji zakłóceń, stabilizują napięcie zasilania i wspomagają poprawne działanie podzespołów. Nawet przy pojemnościach rzędu kilku nanofaradów mogą skutecznie poprawić niezawodność układu i zwiększyć jego odporność na wahania prądu.
2. Jakie są najważniejsze różnice między kondensatorami?
Podstawowe różnice wynikają z ich konstrukcji, materiałów i parametrów pracy. Istnieje wiele rodzajów kondensatorów – m.in. ceramiczne, foliowe, elektrolityczne – i każdy z nich ma inne właściwości. Wybór odpowiedniego kondensatora zależy od konkretnego zastosowania, napięcia roboczego i wymagań dotyczących stabilności.
3. Do czego najczęściej wykorzystuje się kondensatory?
Zastosowanie kondensatorów obejmuje zarówno filtrowanie sygnałów, jak i stabilizację zasilania czy przechowywanie energii. Są one niezbędne w wielu układach, również tych bardziej zaawansowanych. Jako elementy magazynujące energię działają jak bufor, zapewniając płynność działania urządzeń w momentach chwilowych spadków napięcia.
