ESP-01S kompaktowy moduł WiFi z ESP8266 do projektów IoT
ESP-01S kompaktowy moduł WiFi z ESP8266 do projektów IoT
ESP-01S to jeden z najpopularniejszych modułów WiFi wykorzystywanych w projektach IoT, automatyce domowej oraz systemach embedded. Niewielki, tani i niezwykle funkcjonalny – pozwala w prosty sposób dodać łączność bezprzewodową do Arduino, STM32 czy dowolnego innego mikrokontrolera komunikującego się przez UART.
Sercem modułu jest układ ESP8266 z pamięcią Flash 1 MB, który może działać zarówno jako „karta WiFi”, jak i jako w pełni samodzielny mikrokontroler.
ESP8266 – nie tylko WiFi, ale pełnoprawny mikrokontroler
Wiele osób kojarzy ESP8266 wyłącznie z obsługą sieci bezprzewodowej. W praktyce to znacznie więcej. Układ ten posiada własny procesor, pamięć oraz GPIO, dzięki czemu może realizować kompletną logikę aplikacji bez potrzeby stosowania dodatkowego mikrokontrolera.
Masz więc dwie możliwości:
- Tryb rozszerzenia WiFi – komunikacja przez UART i komendy AT pozwala dodać łączność WiFi do Arduino, STM32 czy innego MCU.
- Tryb samodzielny – ESP-01S może sterować czujnikami, przekaźnikami czy wyświetlaczami jako niezależny układ.
To sprawia, że moduł świetnie sprawdza się w:
- systemach smart home,
- zdalnym sterowaniu przekaźnikami,
- monitoringu temperatury i wilgotności,
- projektach DIY z komunikacją przez MQTT lub HTTP,
- prostych serwerach WWW działających lokalnie w sieci.

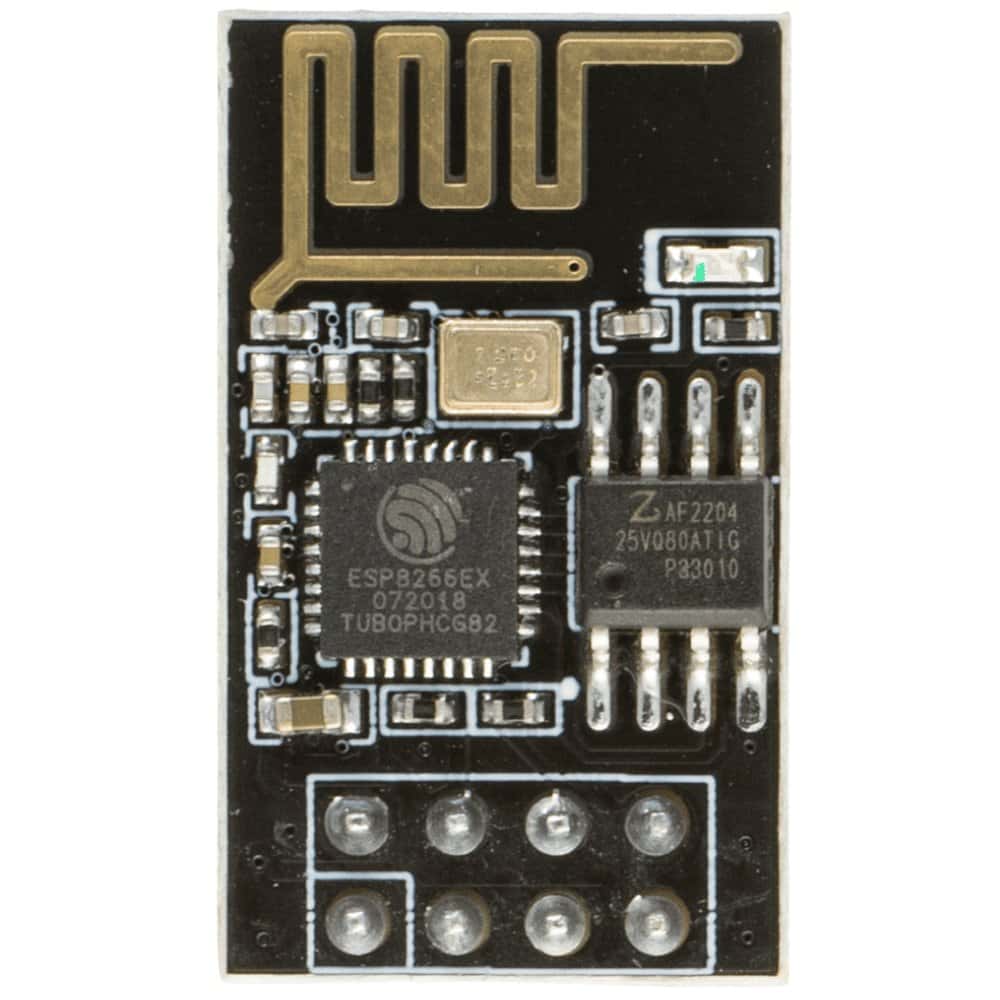

ESP-01S – ulepszona wersja klasycznego ESP-01
ESP-01S to poprawiona wersja znanego modułu ESP-01. Wprowadzono w nim kilka istotnych zmian, które zwiększają komfort pracy i stabilność działania.
Co zostało ulepszone?
- Dodano rezystory podciągające na liniach RST i CS, dzięki czemu nie trzeba podłączać ich zewnętrznie podczas programowania.
- Zmieniono projekt anteny PCB.
- Poprawiono stabilność pracy modułu.
- Zwiększono zasięg WiFi.
- Na tylnej części płytki umieszczono rozpiskę pinów, co znacznie ułatwia prototypowanie.
Te drobne, ale praktyczne usprawnienia sprawiają, że ESP-01S jest wygodniejszy w użyciu i bardziej przyjazny dla początkujących.

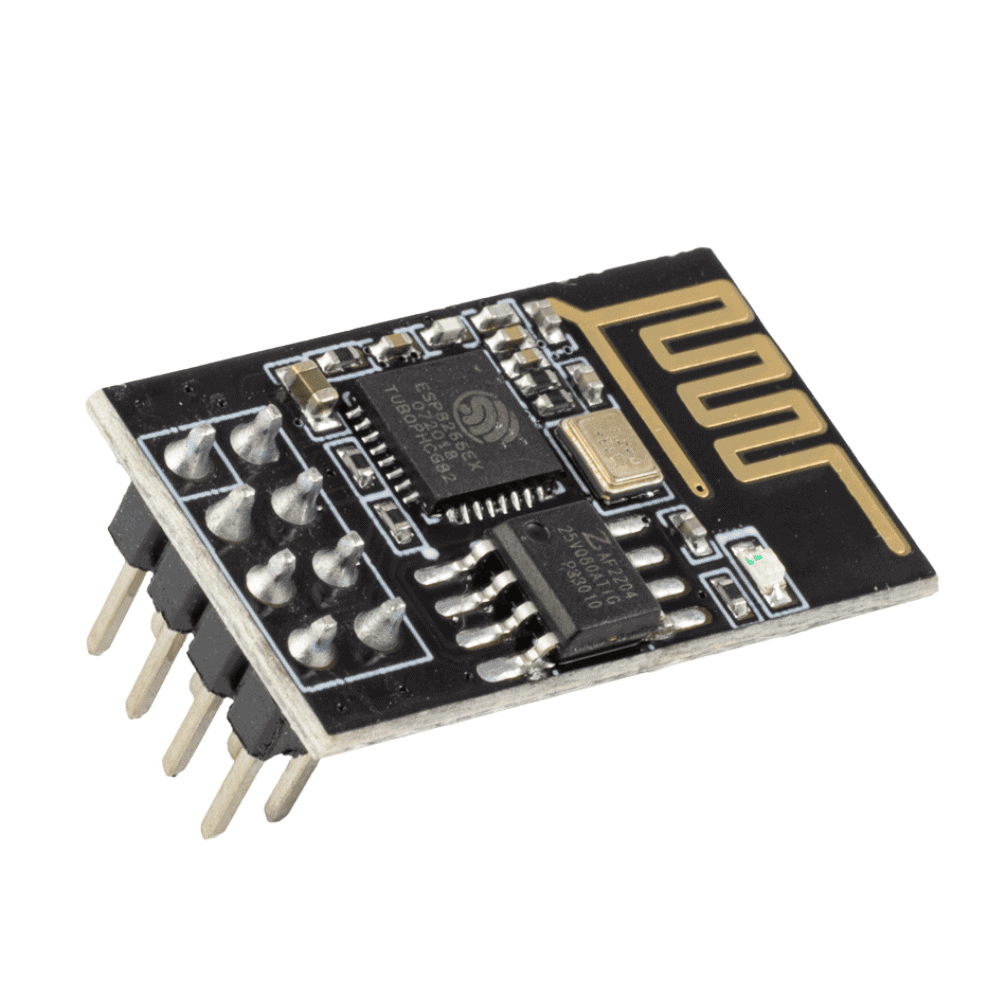

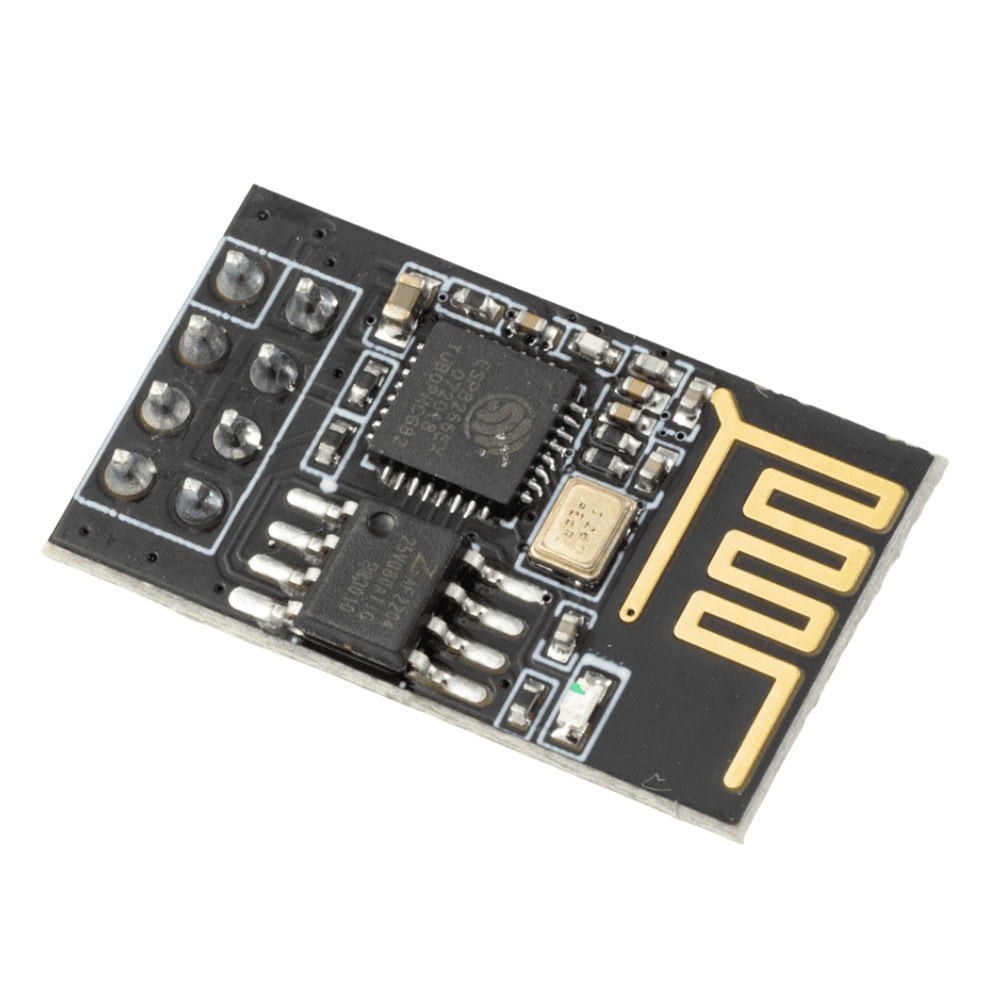

Kompaktowa konstrukcja – idealna do prototypów
Moduł ma wymiary zaledwie 24,8 × 16 mm i wagę 1,6 g. Raster wyprowadzeń 2,54 mm umożliwia łatwe wpięcie do adapterów oraz płytek prototypowych.
Wbudowana antena PCB eliminuje konieczność stosowania zewnętrznych anten, co upraszcza konstrukcję i zmniejsza koszty projektu.
Dzięki tylko dwóm wyprowadzeniom GPIO moduł najlepiej sprawdzi się w prostych zastosowaniach, takich jak:
- sterowanie przekaźnikiem,
- odczyt pojedynczego czujnika,
- komunikacja z innym układem nadrzędnym,
- zdalne włączanie/wyłączanie urządzeń.
Dodatkowe akcesoria do ESP-01S
✅ Programowanie odbywa się przy użyciu interfejsu UART. W celu ułatwienia progamownia można wyposażyć się w dedykowany adapter.
✅ W celu ułatwienia prototypowania i wpięcia modułu do płytki stykowej, można skorzystać ze specjalnego adaptera. Ułatwia on montaż i budowanie układu.
✅ Z pomocą modułu z przekaźnikiem przekształcisz moduł ESP-01 w zdalny przekaźnik.
Tryby pracy i możliwości sieciowe
ESP-01S obsługuje standard WiFi 802.11 b/g/n w paśmie 2,4 GHz oraz zabezpieczenia WPA/WPA2. Może pracować w trzech trybach:
- STA (Station) – jako klient podłączony do istniejącej sieci WiFi,
- AP (Access Point) – jako punkt dostępowy,
- AP + STA – jednoczesna praca w obu trybach.
Moc nadajnika do 19,5 dBm zapewnia stabilne połączenie w warunkach domowych i warsztatowych.
Specyfikacja techniczna ESP-01S
| Parametr | Wartość |
|---|---|
| Układ | ESP8266 |
| Pamięć Flash | 1 MB |
| Liczba GPIO | 2 |
| Napięcie zasilania | 3,3 V |
| Pobór prądu | do 300 mA |
| Standard WiFi | 802.11 b/g/n |
| Częstotliwość | 2,4 GHz |
| Zabezpieczenia | WPA / WPA2 |
| Tryby pracy | AP / STA / AP+STA |
| Moc nadajnika | 19,5 dBm |
| Komunikacja | UART (komendy AT lub własne oprogramowanie) |
| Raster pinów | 2,54 mm |
| Antena | wbudowana PCB |
| Wymiary | 24,8 × 16 mm |
| Waga | 1,6 g |
Dlaczego warto wybrać ESP-01S?
ESP-01S to świetny wybór, jeśli:
- chcesz dodać WiFi do istniejącego projektu z Arduino lub STM32,
- budujesz prosty system IoT w niskim budżecie,
- potrzebujesz małego, taniego i sprawdzonego modułu,
- zaczynasz przygodę z ESP8266.
To jeden z najbardziej rozpoznawalnych modułów WiFi w świecie elektroniki DIY – niedrogi, łatwo dostępny i wspierany przez ogromną społeczność.
Jeśli szukasz kompaktowego rozwiązania do komunikacji bezprzewodowej w swoich projektach, ESP-01S będzie sprawdzonym i uniwersalnym wyborem.
Gdzie kupić ESP-01S?
ESP-01S oraz inną elektronikę znajdziesz w naszym sklepie 👉 sklep.msalamon.pl
FAQ – ESP-01S (ESP8266)
Czym jest ESP-01S?
ESP-01S to kompaktowy moduł WiFi oparty na układzie ESP8266, umożliwiający tworzenie projektów IoT, komunikację bezprzewodową 2.4 GHz oraz zdalne sterowanie urządzeniami przez internet.
Czym różni się ESP-01S od ESP-01?
ESP-01S to nowsza i stabilniejsza wersja ESP-01. Posiada poprawione podciągnięcia GPIO, co przekłada się na bardziej niezawodne działanie.
Czy ESP-01S można programować w Arduino IDE?
Tak. Moduł ESP-01S można programować w Arduino IDE po dodaniu obsługi płytek ESP8266.
Jak zasilać ESP-01S?
Moduł wymaga stabilnego napięcia 3,3 V. Nie należy podłączać go bezpośrednio do 5 V.
Ile GPIO posiada ESP-01S?
ESP-01S udostępnia 2 wyprowadzenia GPIO do wykorzystania w projektach.
Jakie tryby pracy obsługuje ESP-01S?
Moduł obsługuje tryby STA (klient WiFi), AP (Access Point) oraz AP+STA.
Do jakich projektów nadaje się ESP-01S?
Sprawdza się w projektach smart home, sterowaniu przekaźnikami, komunikacji MQTT, prostych serwerach WWW oraz innych rozwiązaniach IoT.
Czy ESP-01S obsługuje zabezpieczenia WiFi?
Tak, moduł wspiera standardy zabezpieczeń WPA i WPA2.
