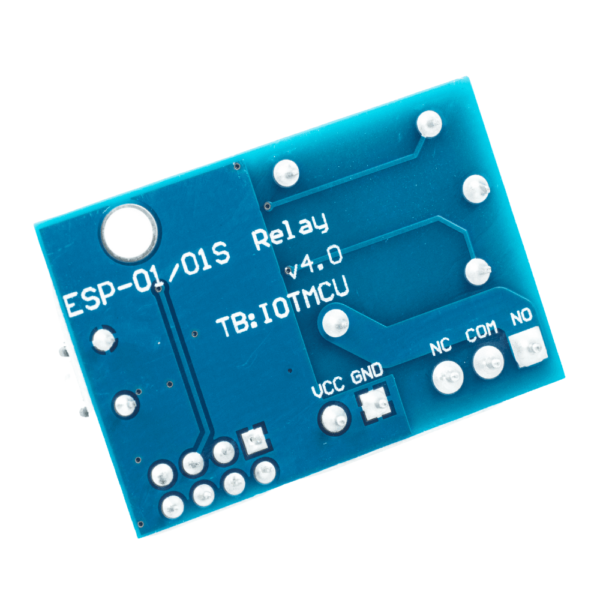

Moduł przekaźnika WiFi dla ESP-01/S ESP8266

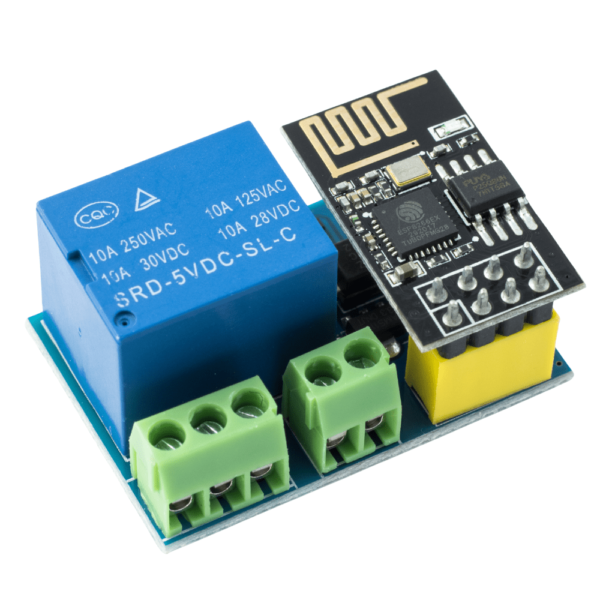

Moduł z przekaźnikiem dedykowany dla modułów ESP8266 ESP-01 i ESP-01S. Moduły WiFi wpina się bez konieczności lutowania.

Przekaźnik o parametrach styków roboczych 10A/250 VAC lub 10A/30 VDC. Napięcie cewki 5 VDC.

Moduły ESP8266 pozwalają na zdalne sterowanie urządzeniami poprzez sieć WiFi. Wykorzystywane są przy budowanie inteligentnych domów i urządzeń IoT.

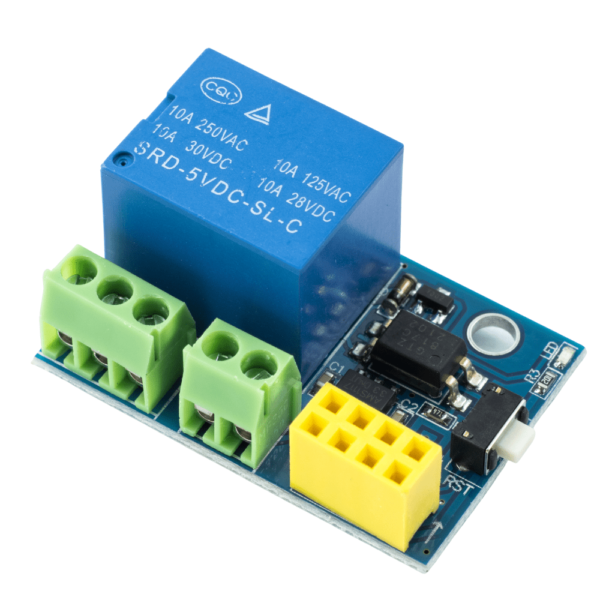

Optoizolator, który znajduje się między cewką przekaźnika a złączem na moduł ESP8266 separuje przekaźnik od mikrokontrolera. Dzięki temu układ nie będzie zakłócany pracą przekaźnika. Wpłynie to znacząco na stabilną pracę ESP8266.

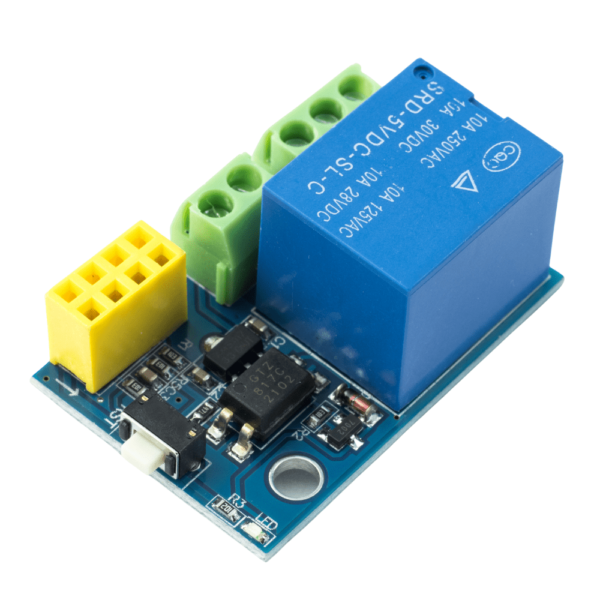

W razie problemów z działaniem układu WiFi, na module znajduje się przycisk RESET.

Przekaźnik aktywuje się stanem niskim a jego wywoływanie jest na pinie gpio 0.

Trzeba pamiętać o tym, że to nie jest urządzenie typu Plug&Play. Układ ESP8266 na module ESP-01/S należy odpowiednio zaprogramować według własnych potrzeb. Dzięki temu jest on bardzo elastyczny i daje ogromne możliwości.

Specyfikacja Modułu przekaźnika WiFi dla ESP-01/S ESP8266

• Zasilanie układu: 5 V
• Napięcie cewki przekaźnika: 5 V
• Maksymalny prąd styków przekaźnika: 10 A
• Maksymalne napięcie styków przekaźnika: 250 VAC lub 30 VDC
• Wywoływanie przekaźnika jest na pinie gpio 0
• Przekaźnik aktywuje się stanem niskim
• Kompatybilne moduły: ESP-01 i ESP-01S
• Wymiary: 37 x 25 mm

Moduł ESP01 nie znajduje się w zestawie.
