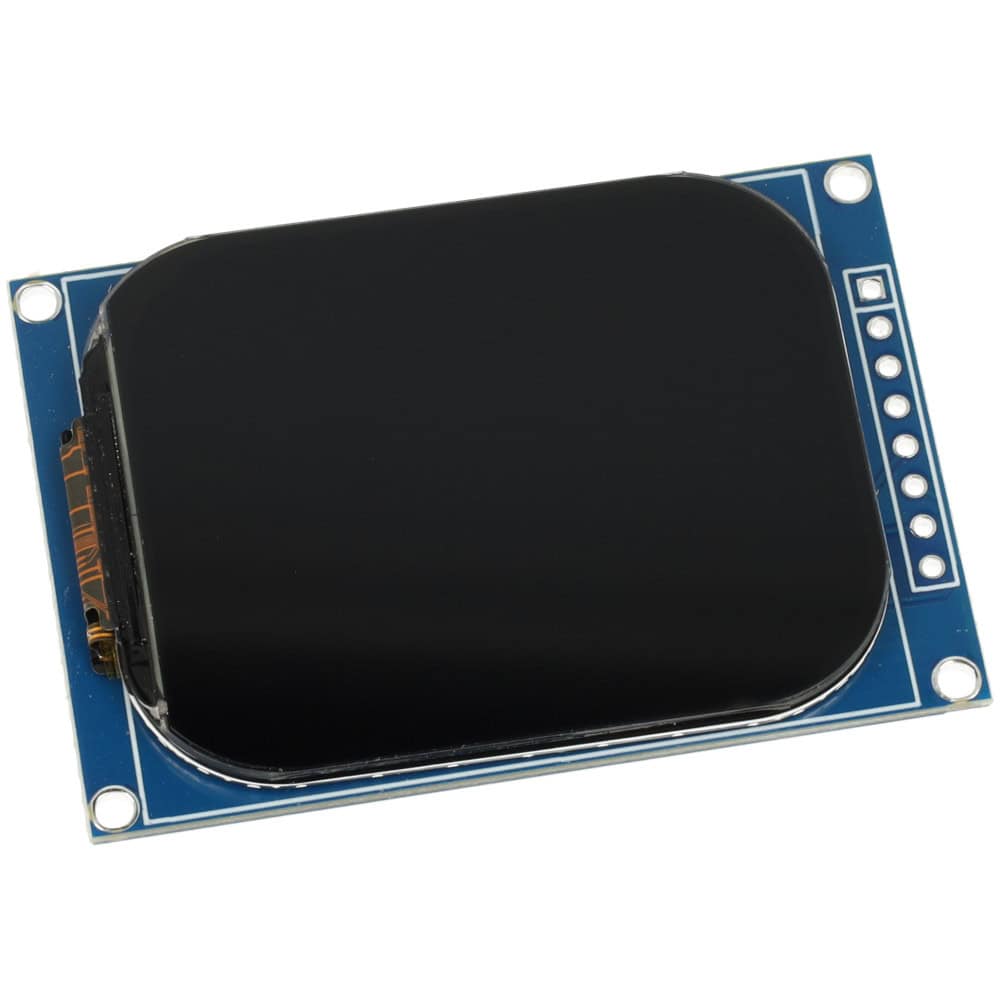

Wyświetlacz TFT LCD 2.01″ 240x296px SPI JD9853

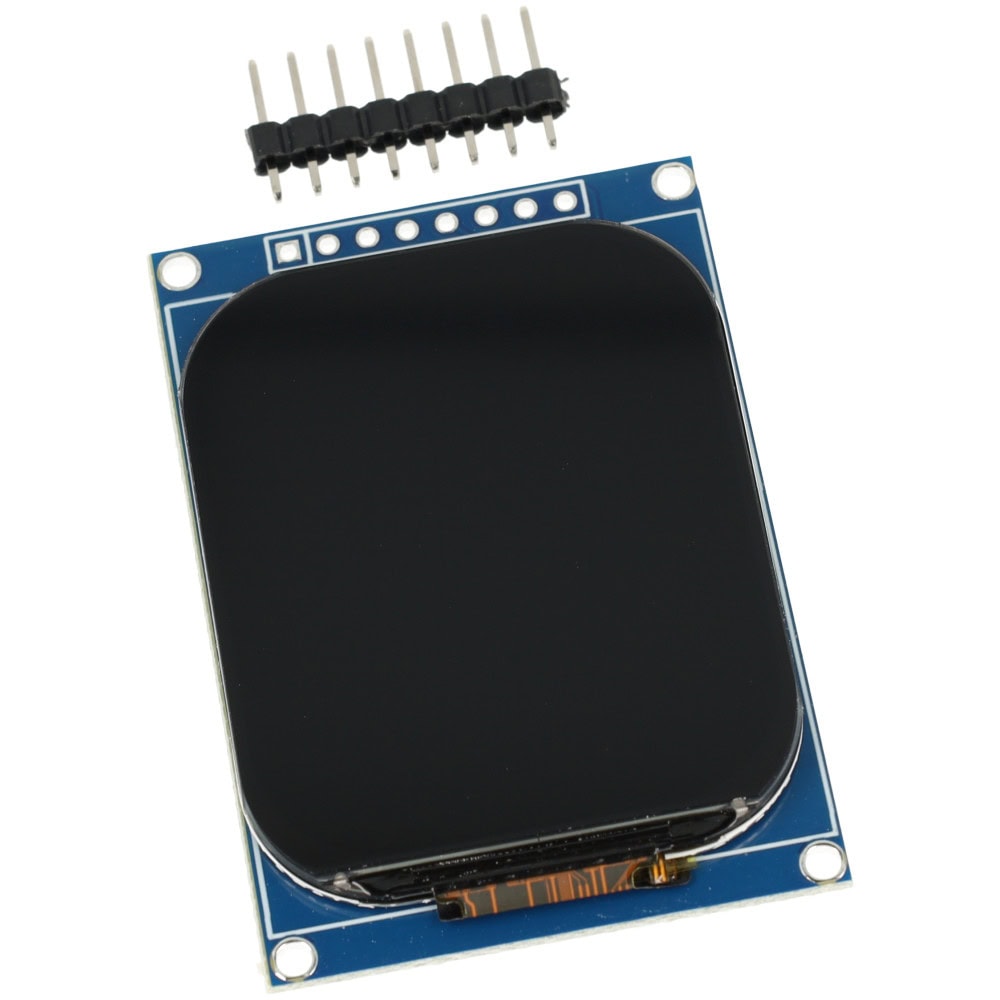

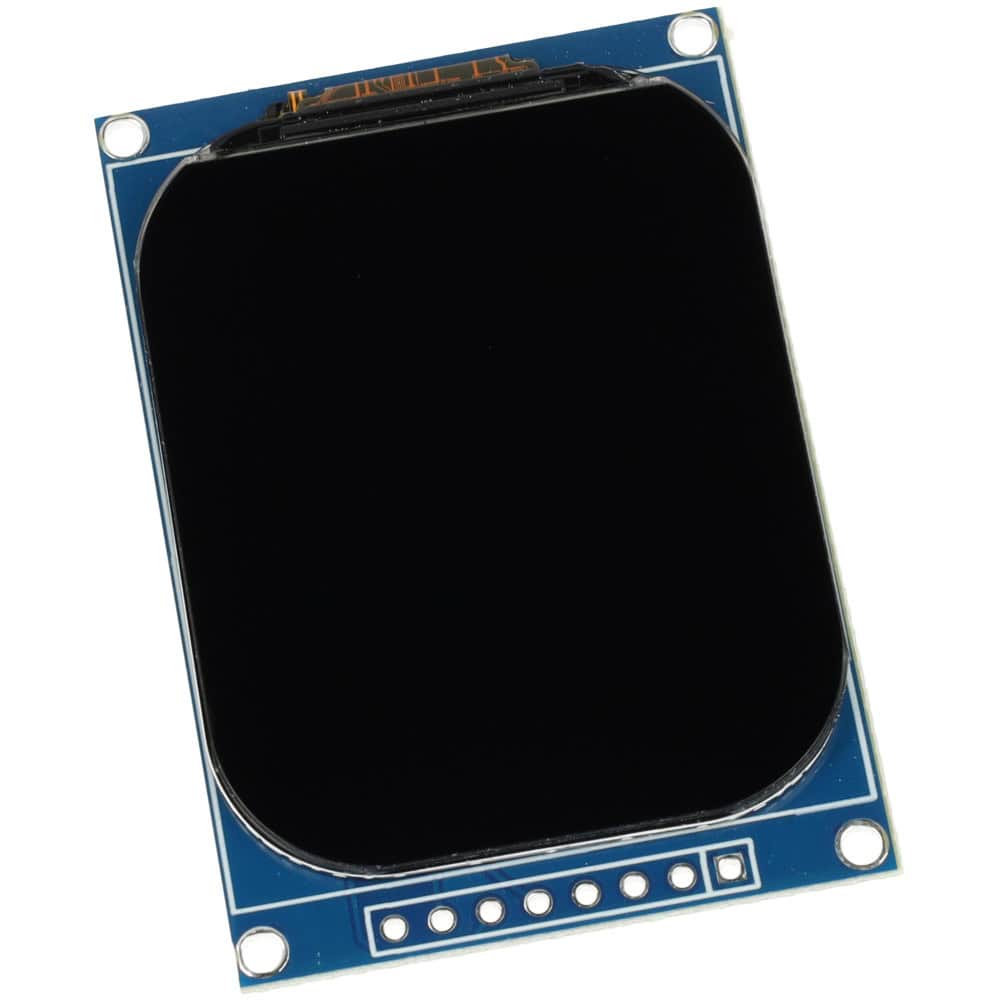

Moduł wyświetlacza TFT LCD 2.01″ o rozdzielczości 240 × 296 px, wyposażony w sterownik JD9853 i interfejs 4-przewodowy SPI. Ekran pracuje w trybie Normally Black, oferuje paletę do 262 tys. kolorów oraz typową jasność 400 cd/m².

Moduł może być zasilany napięciem 3,3 – 5 V i posiada wyprowadzenia umożliwiające sterowanie wyświetlaczem oraz podświetleniem.

Dzięki niewielkim wymiarom płytki 50,80 × 35,00 mm wyświetlacz dobrze sprawdzi się w kompaktowych urządzeniach elektronicznych, panelach sterujących, projektach z mikrokontrolerami oraz urządzeniach pomiarowych.

Główne cechy produktu

Ekran TFT LCD 2,01″
Kolorowa matryca TFT zapewnia większe możliwości prezentacji informacji niż klasyczne wyświetlacze znakowe lub monochromatyczne. Pozwala wyświetlać tekst, ikony, wskaźniki, elementy interfejsu oraz grafikę.

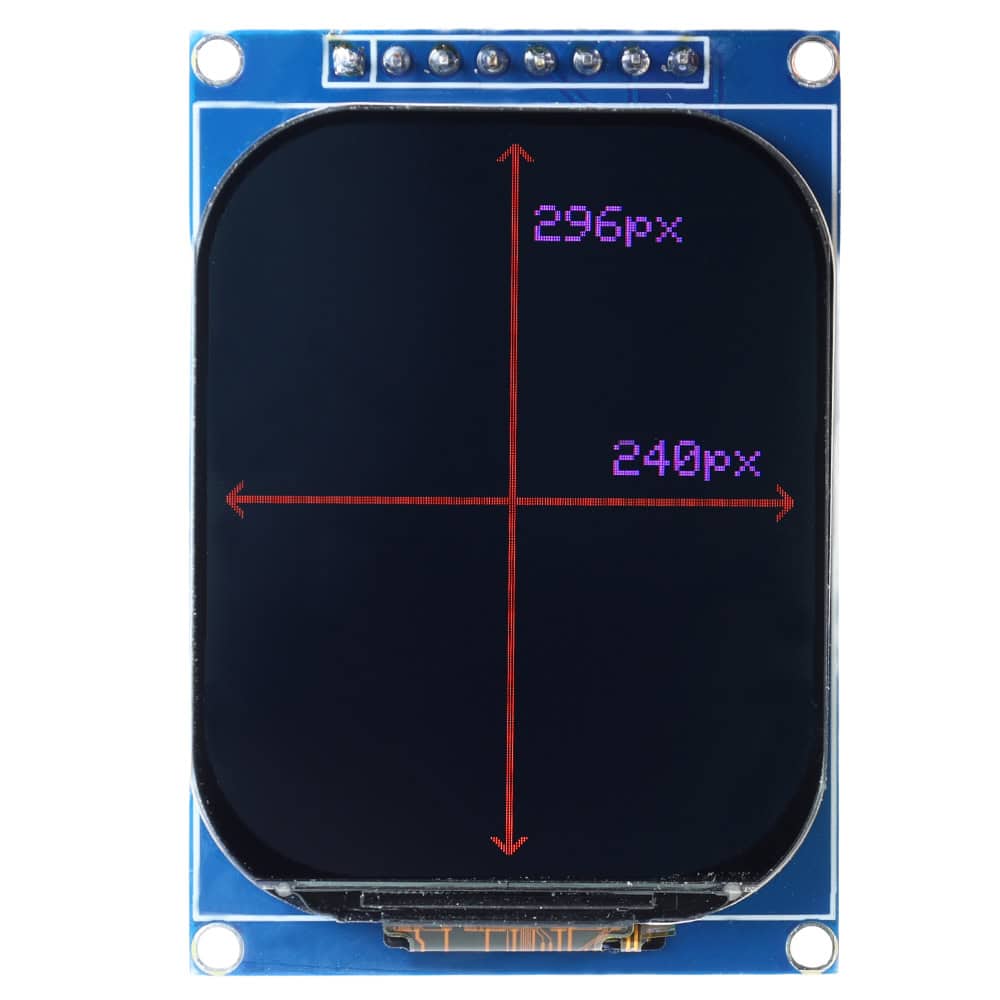

Rozdzielczość 240 × 296 px
Nietypowe proporcje ekranu umożliwiają projektowanie kompaktowych interfejsów użytkownika z dużą ilością informacji przy zachowaniu niewielkich wymiarów całego modułu.

Sterownik JD9853
Za obsługę matrycy odpowiada kontroler JD9853, który komunikuje się z mikrokontrolerem poprzez magistralę SPI.

Interfejs 4-przewodowy SPI
Komunikacja SPI ogranicza liczbę wymaganych linii połączeniowych i ułatwia integrację wyświetlacza z popularnymi platformami mikroprocesorowymi i mikrokontrolerowymi.

Do 262 tys. kolorów
Matryca obsługuje paletę 262K kolorów, dzięki czemu nadaje się do tworzenia czytelnych, kolorowych interfejsów graficznych.

Jasność 400 cd/m²
Typowa luminancja wynosząca 400 cd/m² pozwala uzyskać wyraźny i czytelny obraz w typowych warunkach użytkowania.

Tryb Normally Black
W stanie nieaktywnym matryca pozostaje ciemna, co dobrze sprawdza się w nowoczesnych interfejsach z czarnym tłem i kolorowymi elementami graficznymi.

Sterowanie podświetleniem
Moduł posiada osobne wyprowadzenie BL, umożliwiające sterowanie podświetleniem ekranu.

Specyfikacja techniczna

  • 📺 Typ wyświetlacza: TFT LCD
  • 📐 Przekątna ekranu: 2,01″
  • 🖼️ Rozdzielczość: 240 × 296 px
  • 🎨 Liczba kolorów: 262K
  • 🎛️ Sterownik: JD9853
  • 🔌 Interfejs: 4-przewodowy SPI
  • ⚡ Napięcie zasilania: 3,3 – 5 V
  • 💡 Jasność: 400 cd/m² typ.
  • 🌑 Tryb wyświetlania: Normally Black
  • 👁️ Kierunek obserwacji: ALL
  • 🌡️ Temperatura pracy: od -20 °C do +70 °C

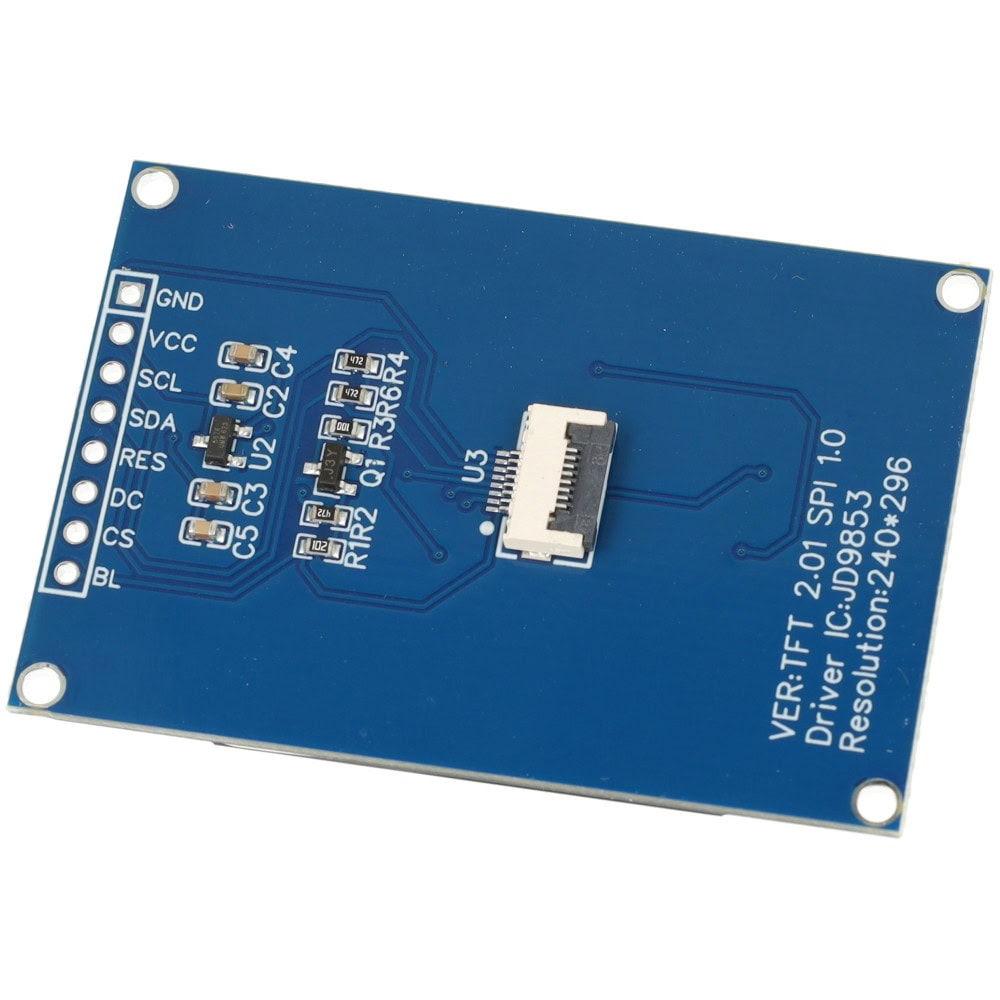

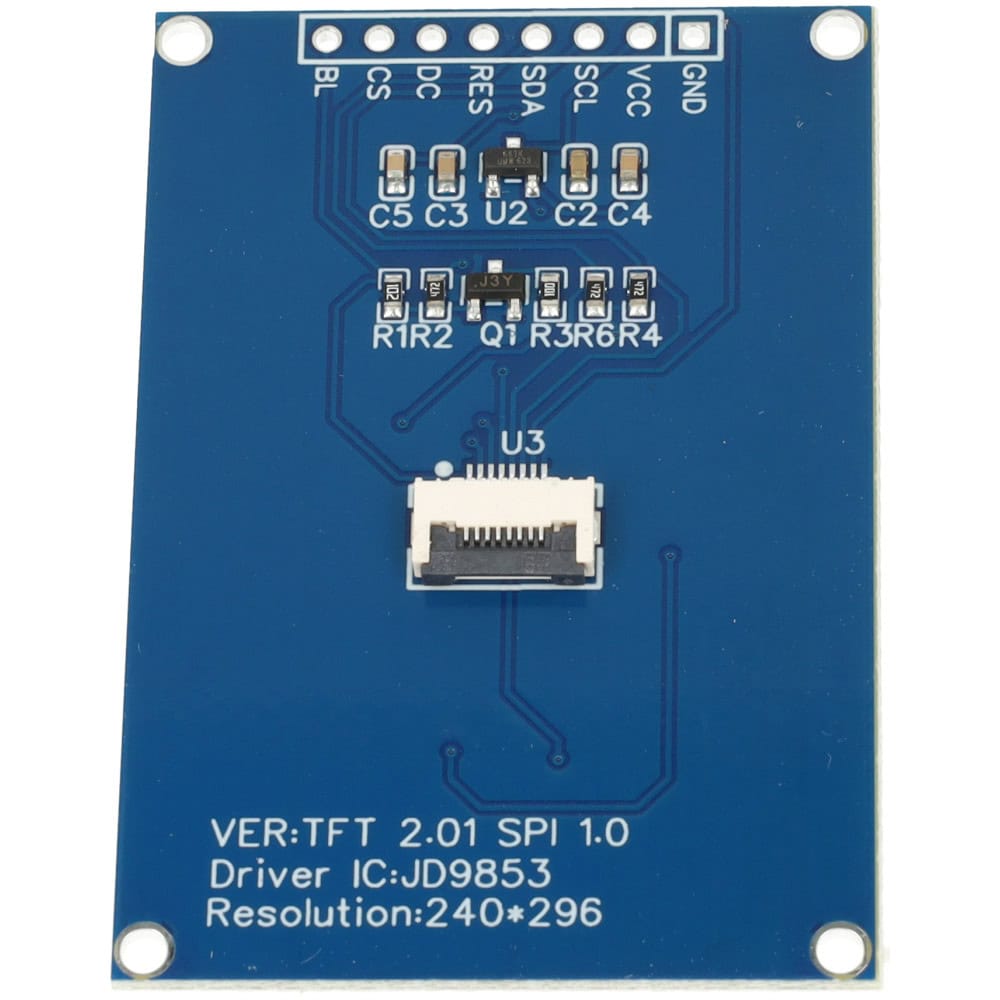

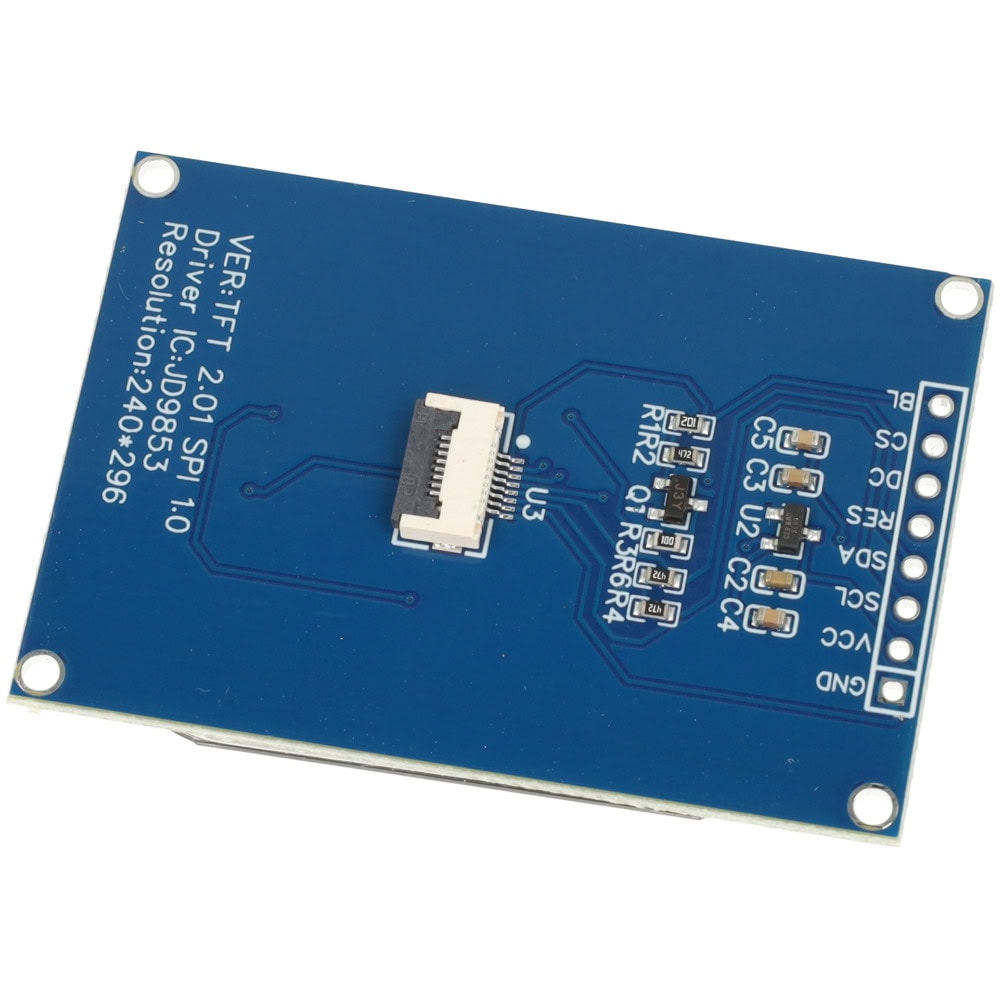

  • 🔗 Wyprowadzenia: GND, VCC, SCL, SDA, RES, DC, CS, BL
  • 💡 Sterowanie podświetleniem: wyprowadzenie BL
  • 🔋 Stabilizacja napięcia: układ stabilizatora na module
  • 📏 Wymiary modułu: 50,80 × 35,00 mm
  • ⚖️ Masa: 11,33 g

przydatne linki:

Typ wyświetlacza

TFT

Rodzaj wyświetlacza

graficzny

Wysokość wyświetlacza

50,8 mm

Szerokość wyświetlacza

35 mm

Rozdzielczość

240 x 296 px

Kolor Piksela

RGB

Interfejs komunikacyjny

SPI

Napięcie zasilania MIN

3,3 V

Napięcie zasilania MAX

5 V

Sterownik wyświetlacza

JD9853

Panel dotykowy

Brak
