Wyświetlacz graficzny TFT IPS 1,3″ 240x240px SPI
Wyświetlacz graficzny TFT IPS 1,3″ 240x240px SPI
14,97 zł z VAT
Cena netto: 12,17 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
Wyświetlacz graficzny TFT IPS 1,3″ z kontrolerem ST7789 oferuje rozdzielczość 240×240 px i 65K kolorów RGB, zapewniając wyraźny obraz z szerokimi kątami widzenia. Obsługiwany przez interfejs SPI, zasilany napięciem 3,3V
Korzyści
Płatność & Wysyłka
Wyświetlacz graficzny TFT IPS 1,3″ 240x240px SPI
Wyświetlacz graficzny TFT IPS o przekątnej 1,3 cala z kontrolerem ST7789 oferuje rozdzielczość 240×240 pikseli, co gwarantuje ostre i wyraźne obrazy. Dzięki technologii IPS, kolory są jasne i nasycone, a kąty widzenia szerokie, co sprawia, że obraz jest czytelny z każdej strony.
Komunikacja przez interfejs SPI umożliwia szybkie i niezawodne przesyłanie danych, co jest kluczowe w wielu aplikacjach wymagających płynnego wyświetlania grafiki. Idealny do zastosowań w urządzeniach przenośnych, projektach DIY oraz systemach wbudowanych
Wersja z niebieskim PCB.
.
Kontroler i biblioteki
Wyświetlacz posiada wbudowany kontrolerowi ST7789. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit
Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

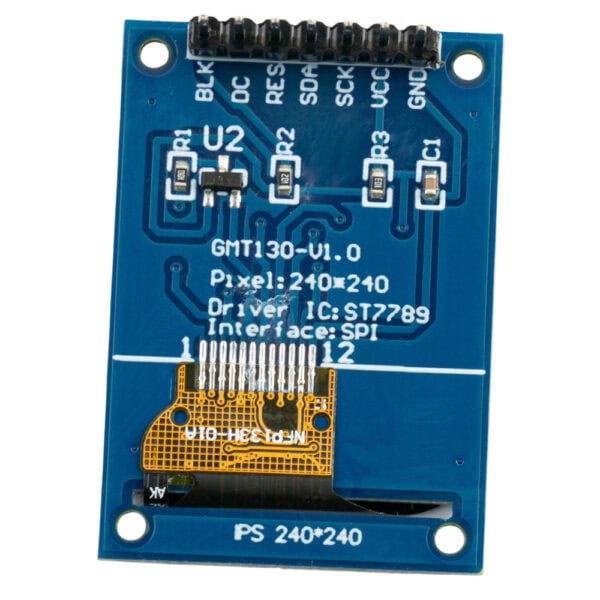

Elementy wyświetlacza

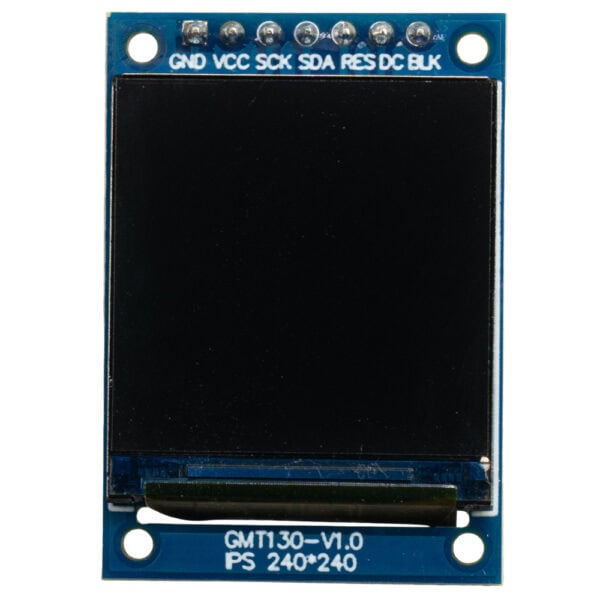

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

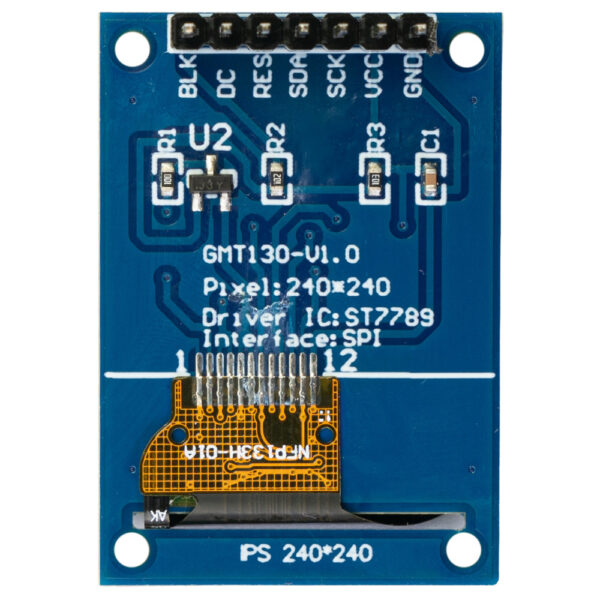

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.
Podłączenie do Arduino – UWAGA
Wyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.
Specyfikacja techniczna
🖥️ Wyświetlacz graficzny: IPS 1,3″

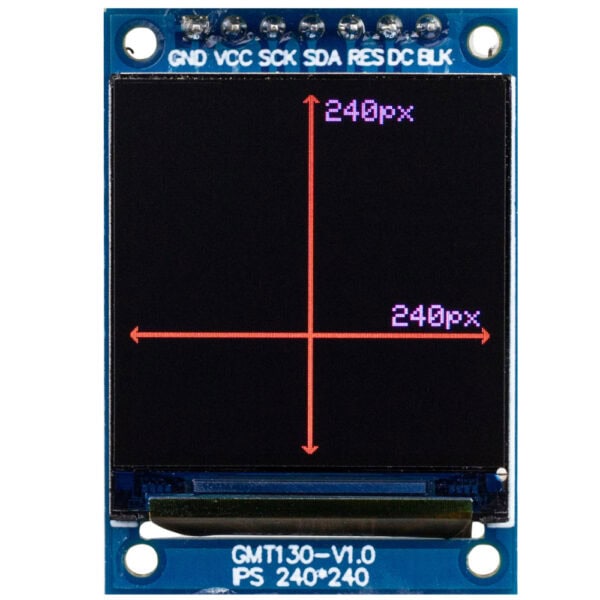

📐 Rozdzielczość: 240×240 px
📟 Sterownik LCD: ST7789
🔌 Interfejs: SPI
🎨 Kolory: 65K, RGB
💡 Podświetlenie: LED
🔋 Napięcie zasilania LCD: 3,3 V
🔋 Napięcie logiki: 3,3 V (Uwaga! 5V może uszkodzić wyświetlacz)
🌡️ Temperatura pracy: -20 ÷ 70°C
📏 Wymiary: 28 x 39 mm
PRZYDATNE LINKI
🧷 Dokumentacja kontrolera ST7789 oferuje szczegółowe informacje na temat obsługi i programowania wyświetlacza.
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie wyświetlacza.
