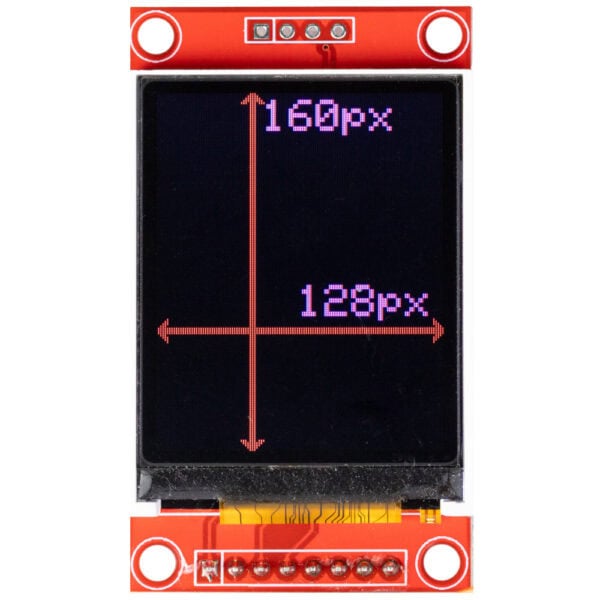

Wyświetlacz graficzny LCD TFT 1,8″ 128x160px z czytnikiem SD

Wyświetlacz graficzny LCD TFT 1,8″ 128x160px z czytnikiem SD

25,97  z VAT

Cena netto: 21,11

8 w magazynie

Zdobądź 2597 Punktów za ten produkt.

Wyświetlacz graficzny LCD TFT o przekątnej 1,8″ i rozdzielczości 128 x 160 pikseli. Kontroler ST7735S z interfejsem SPI. 16-bitowa paleta barw (65 356 kolorów). Dodatkowe złącze na kartę SD umożliwiające wyświetlanie większej ilości obrazów.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Wyświetlacz graficzny LCD TFT 1,8″ 128x160px z czytnikiem SD

wyświetlacz graficzny LCD TFT

Moduł z wyświetlaczem TFT o przekątnej 1,8″ i rozdzielczości 128 x 160 pikseli. Dodatkowe złącze na kartę SD sprawia, że wyświetlanie grafik jest jeszcze prostsze. Dzięki wbudowanemu kontrolerowi ST7735S sterowanie obrazem jest niesamowicie proste.

Kontroler zapewnia wygodną komunikację po interfejsie SPI, więc wymagana ilość pinów mikrokontrolera jest niewielka. Do podłączenia do mikrokontrolera lub Arduino będzie potrzebne jedynie 5 pinów plus zasilanie.

Wyświetlacz graficzny TFT LCD 1,8″ 128 x 160 px zapewnia wyjątkową jakość obrazu i ostre detale. Jest doskonałym wyborem dla projektów, gdzie istotna jest czytelność i precyzja wyświetlanych informacji.

Wyświetlacz działa w 16-bitowej palecie barw. Oznacza to, że potrafi pokazać aż 65 536 kolorów.

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontroler ST7735S. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

wyświetlacz graficzny LCD TFT

Złącze kart SD

Dodatkowym atutem modułu jest wbudowany slot na karty SD. Dzięki temu możesz przechowywać i odtwarzać pliki multimedialne bezpośrednio z karty pamięci.

Ile razy zdarzyło Ci się, że potrzebowałeś wyświetlić kilka obrazów, ikon, a w mikrokontrolerze nie było na nie miejsca? Karta SD załatwi sprawę.

Karta SD to miejsce nie tylko na obrazy do wykorzystania na wyświetlaczu. Możesz na niej trzymać dowolne dane Twojego urządzenia. Mogą to być na przykład logi z działania. Na karcie SD zmieścisz ogromną ilośc danych!

Do karty SD przewidziano osobne wprowadzenia na drugieij listwie goldpin, co ułatwia podłączenie i integrację. Kartę SD możesz podłączyć do innego interfejsu SPI niż wyświetlacz. Pozwoli to osiągnąć pełną prędkość działania TFT i karty SD.

wyświetlacz graficzny LCD TFT

Specyfikacja Wyświetlacza graficznego TFT LCD 1,8″ 128x160px z czytnikiem SD SPI

🖥️ Wyświetlacz graficzny: LCD 1,8″
📐 Rozdzielczość: 128×160 px
📟 Sterownik LCD: ST7735S
🔌 Interfejs: SPI
🎨 Kolory: 65K, RGB
💡 Podświetlenie: LED
🔋 Napięcie zasilania LCD: 3,3 ÷ 5 V
🔋 Napięcie LED: 3,3 V
💾 Slot na kartę SD
🌡️ Temperatura pracy: -20 ÷ 70°C
📏 Wymiary: 43 x 30 mm
⚖️ Waga: 14 g
🪛 Goldpiny LCD wlutowane
🪛 Brak goldpinów od SD w zestawie

PRZYDATNE LINKI

🧷 Dokumentacja kontrolera ST7735 oferuje szczegółowe informacje na temat obsługi i programowania wyświetlacza.
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie wyświetlacza.
