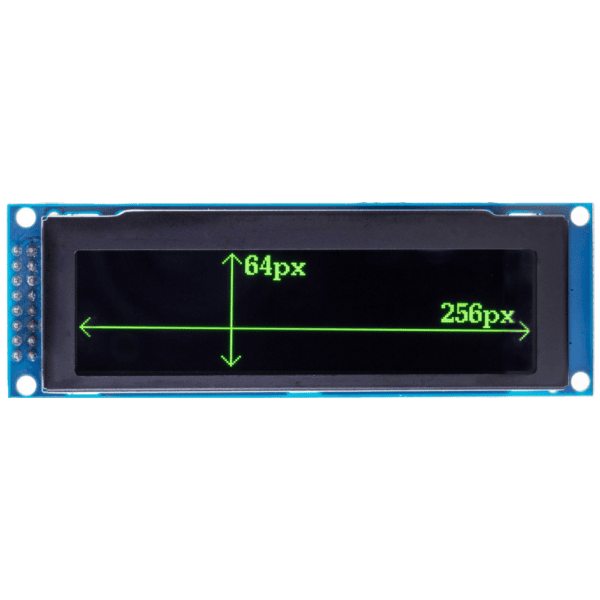

Wyświetlacz OLED 3,12″ 256x64px zielony

Wyświetlacz graficzny OLED 3,12″ zmontowany z PCB jako moduł. Rodzielczość 256×64 piksele. Wyświetlacz posiada piksele w kolorze zielonym. Sterownik wyświetlacza to SSD1322. Dzięki niezbędnym elementom na PCB jest od razu gotowy do pracy.

Kontroler SSD1322 udostępnia 16-stopniowa skalę szarości.

Wyświetlacz umożliwia sterowanie przez interfejs SPI, 8080 lub 6800. Wyboru dokonujemy zworkami, które są opisane z tyłu modułu. Domyślna konfiguracja to 8080.

Specyfikacja Wyświetlacza OLED 3,12″ 256x64px zielony

• Wyświetlacz graficzny OLED
• Rozmiar – przekątna ekranu: 3,12”
• Rozdzielczość: 256×64 pikseli
• Kolor pixela: Zielony (16-stopni szarości)
• Kontroler: SSD1322
• Interfejs: SPI, 8080 lub 6800 (domyślnie 8080)
• Wbudowany stabilizator napięcia
• Napięcie zasilania: 3,3 ÷ 5 V
• Napięcie logiki: 3,3 V
• Wymiary modułu: 100,9 x 33,6 mm
• Wyprowadzenia sygnałów na listwę Goldpin
• Goldpiny wlutowane w moduł

Przydatne linki

• Dokumentacja SSD1322
• Pinout OLED 3,12″ SSD1322
