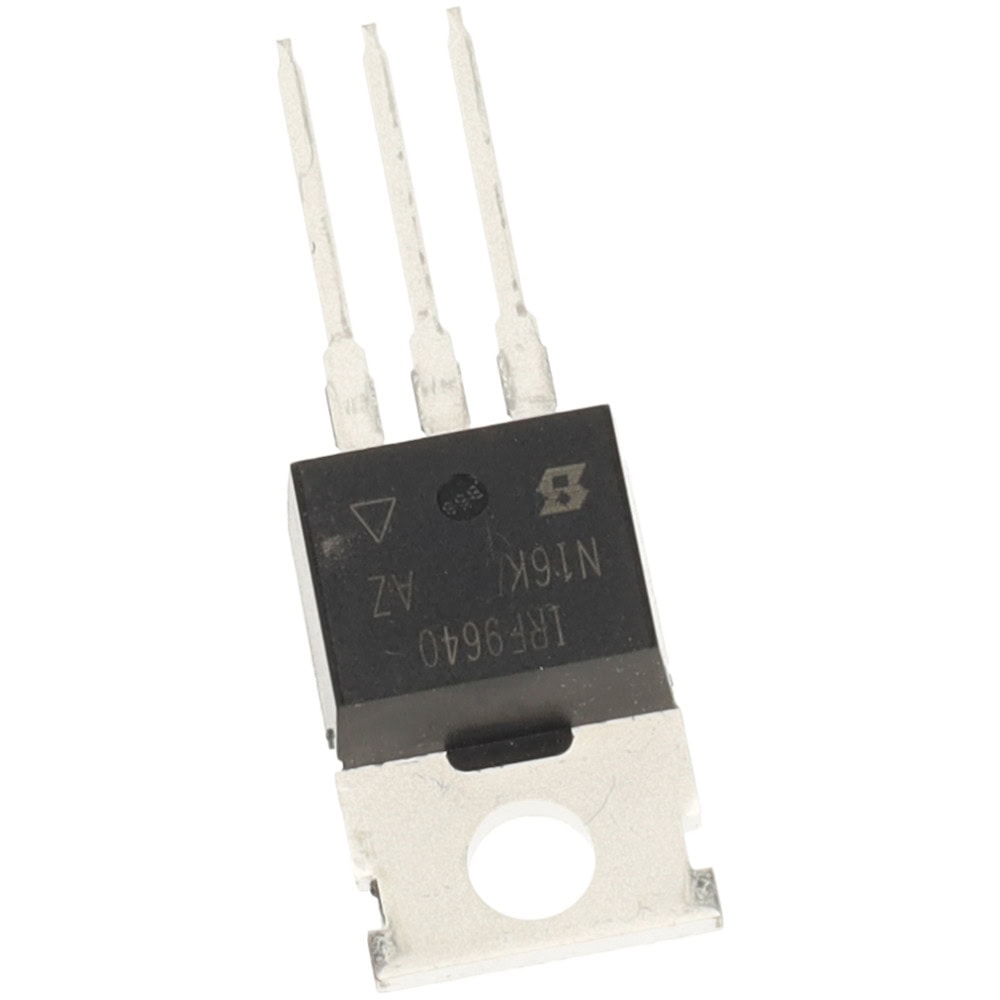

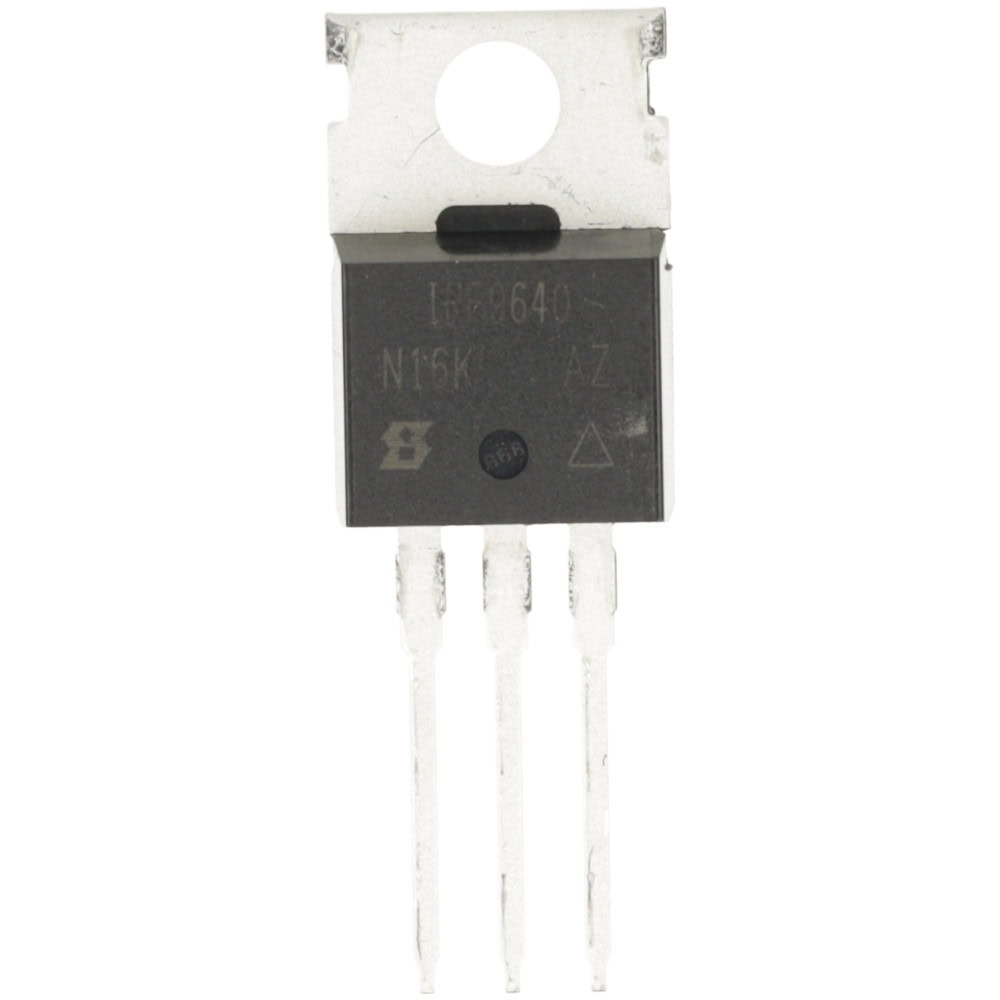

Tranzystor IRF9640 P-MOSFET
Tranzystor IRF9640 P-MOSFET

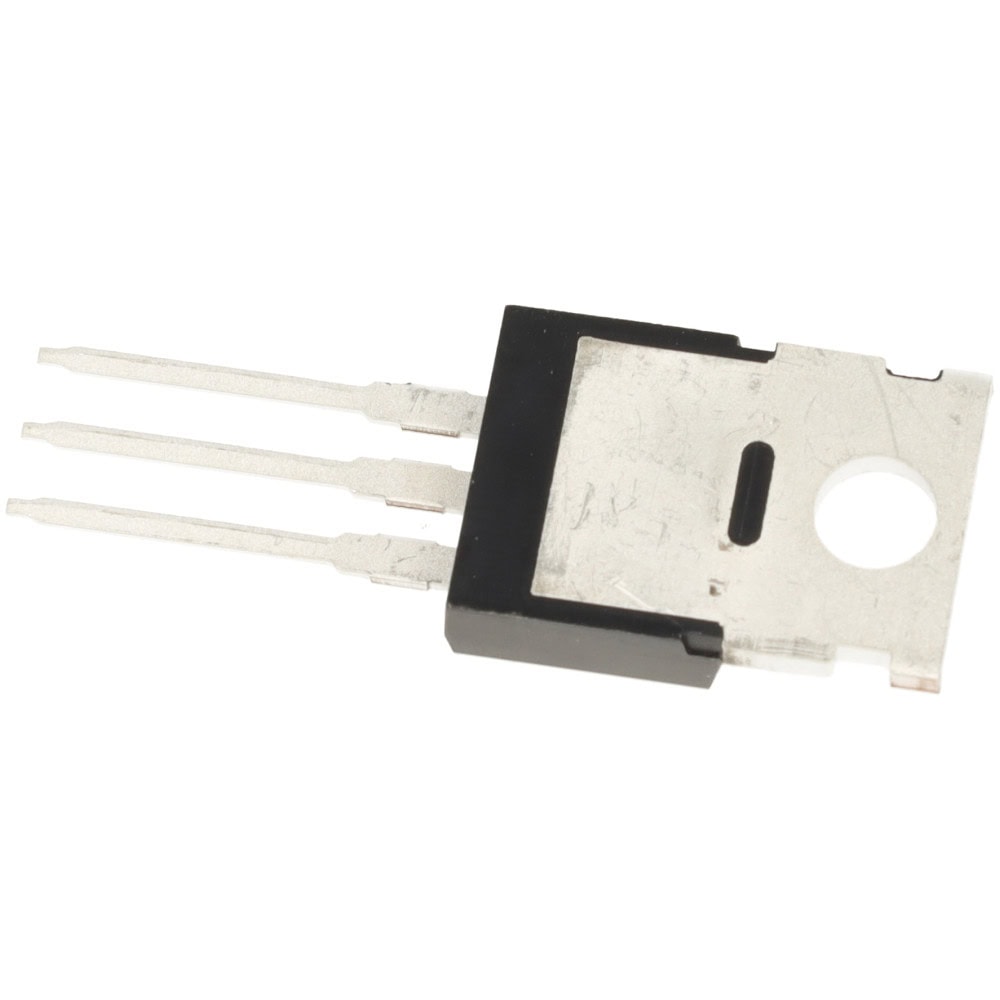

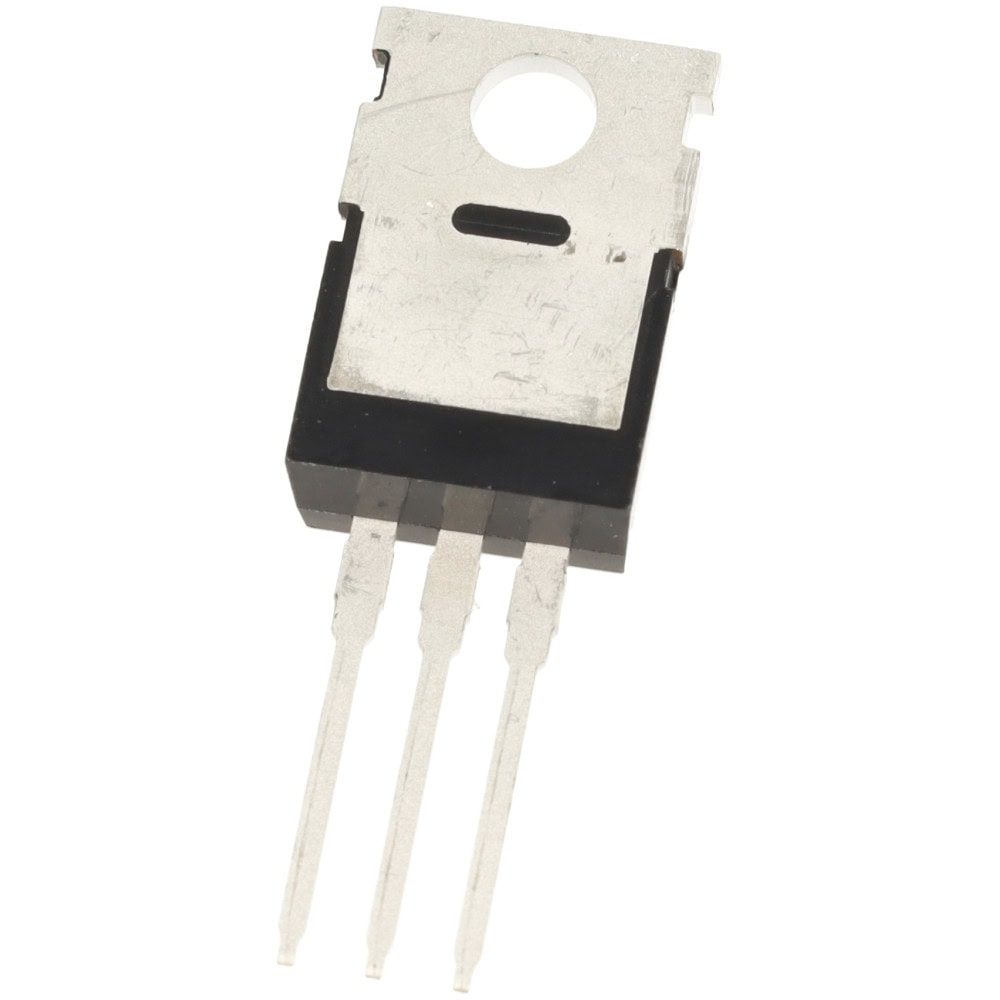

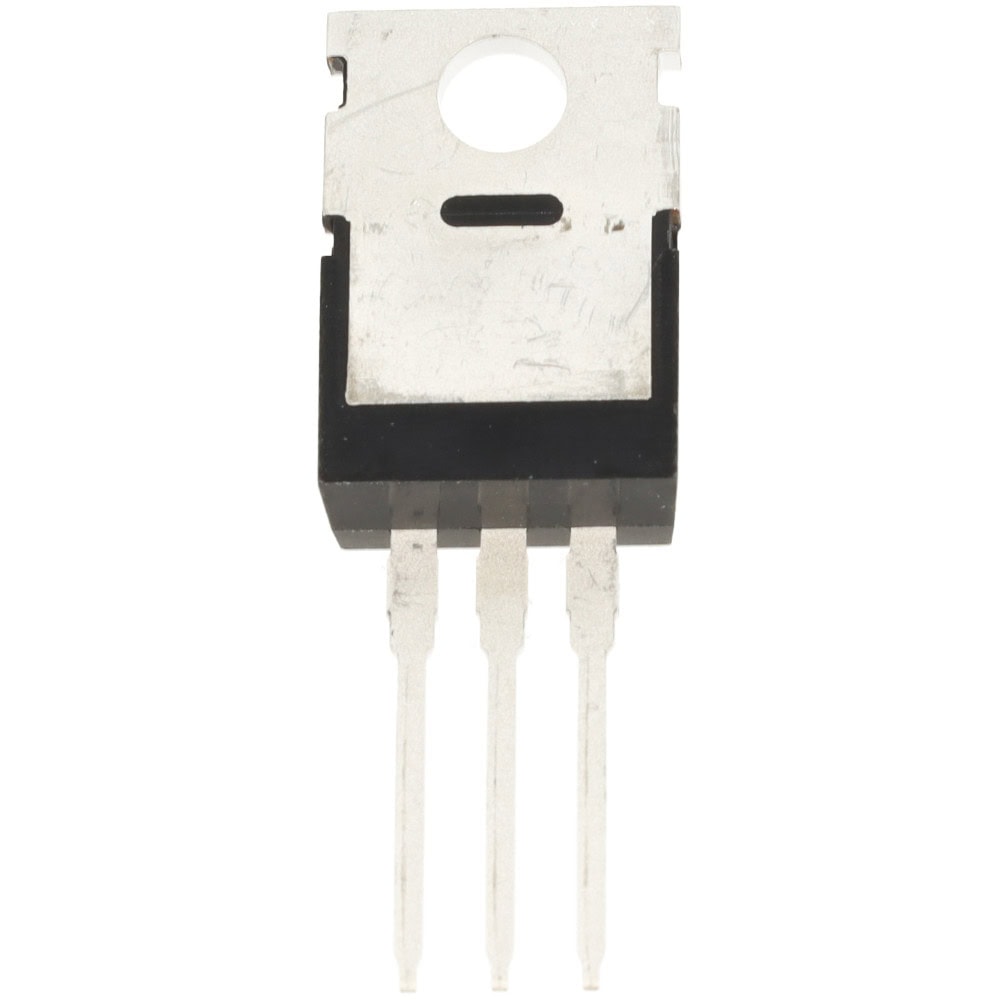

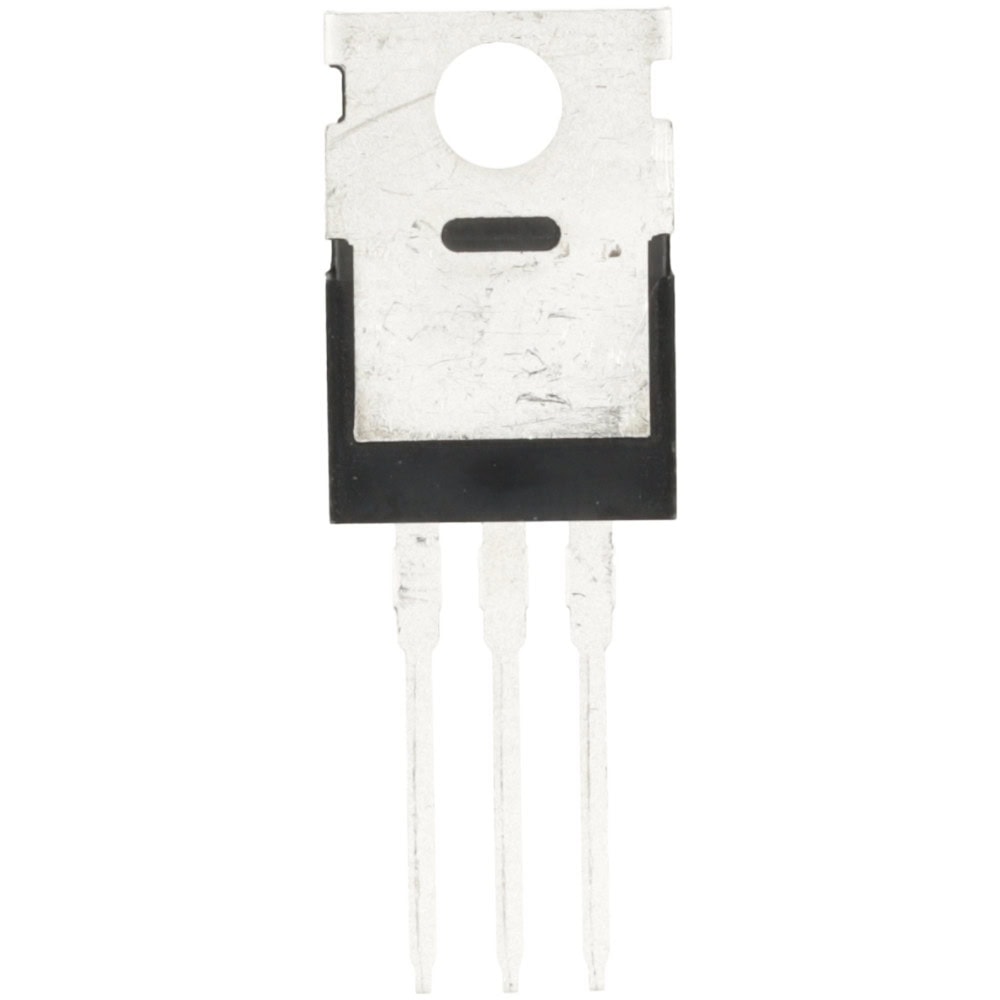

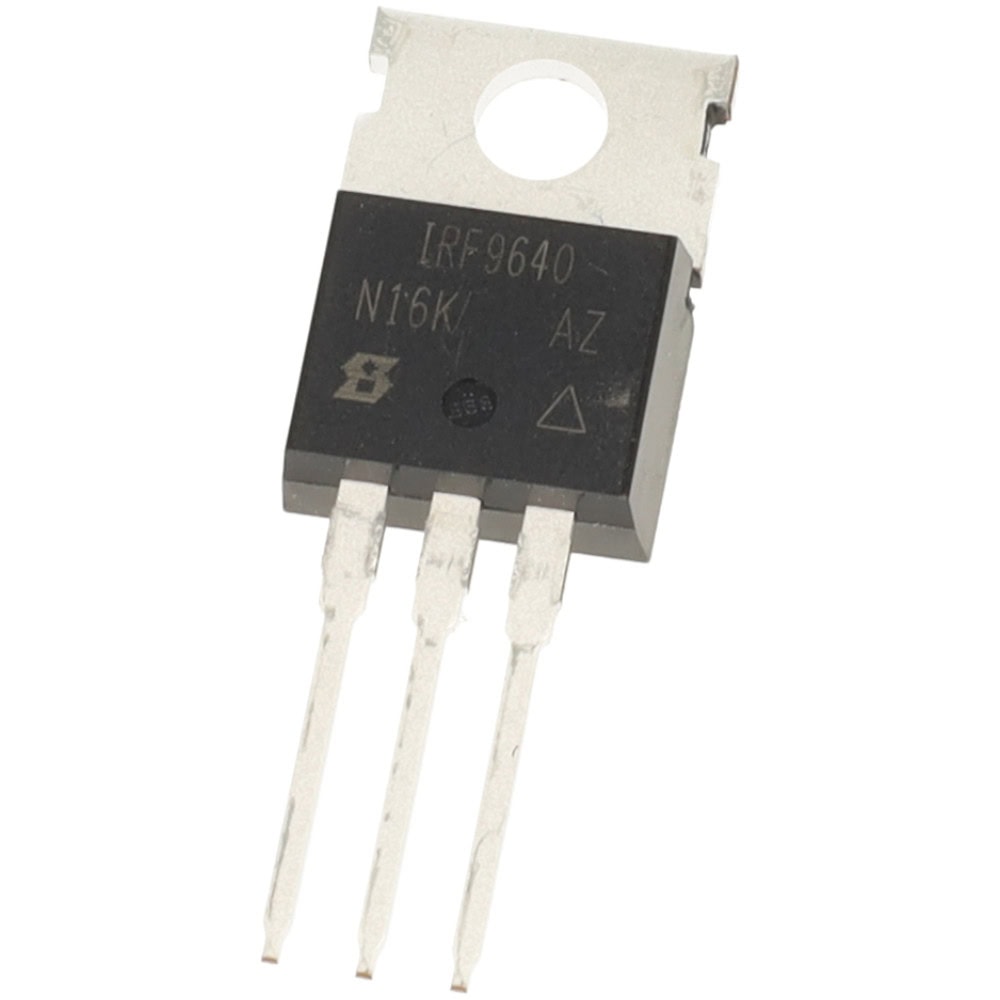

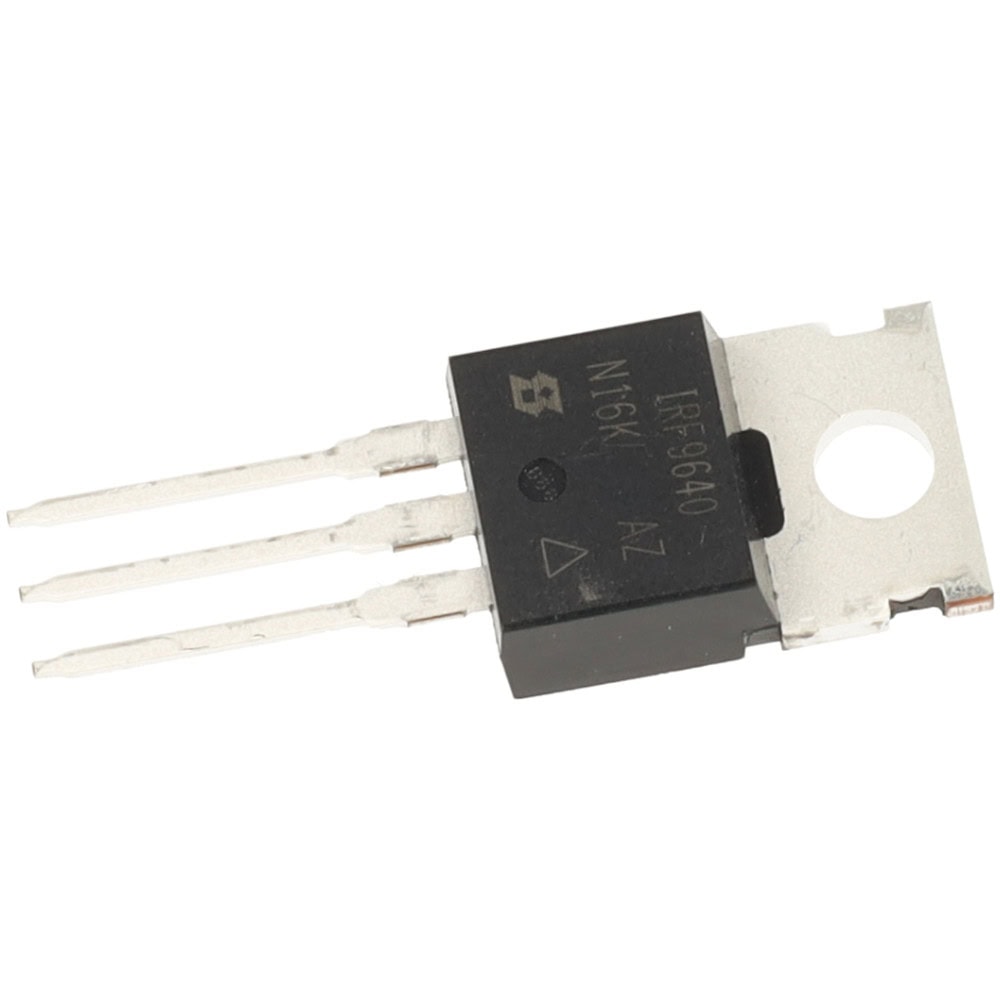

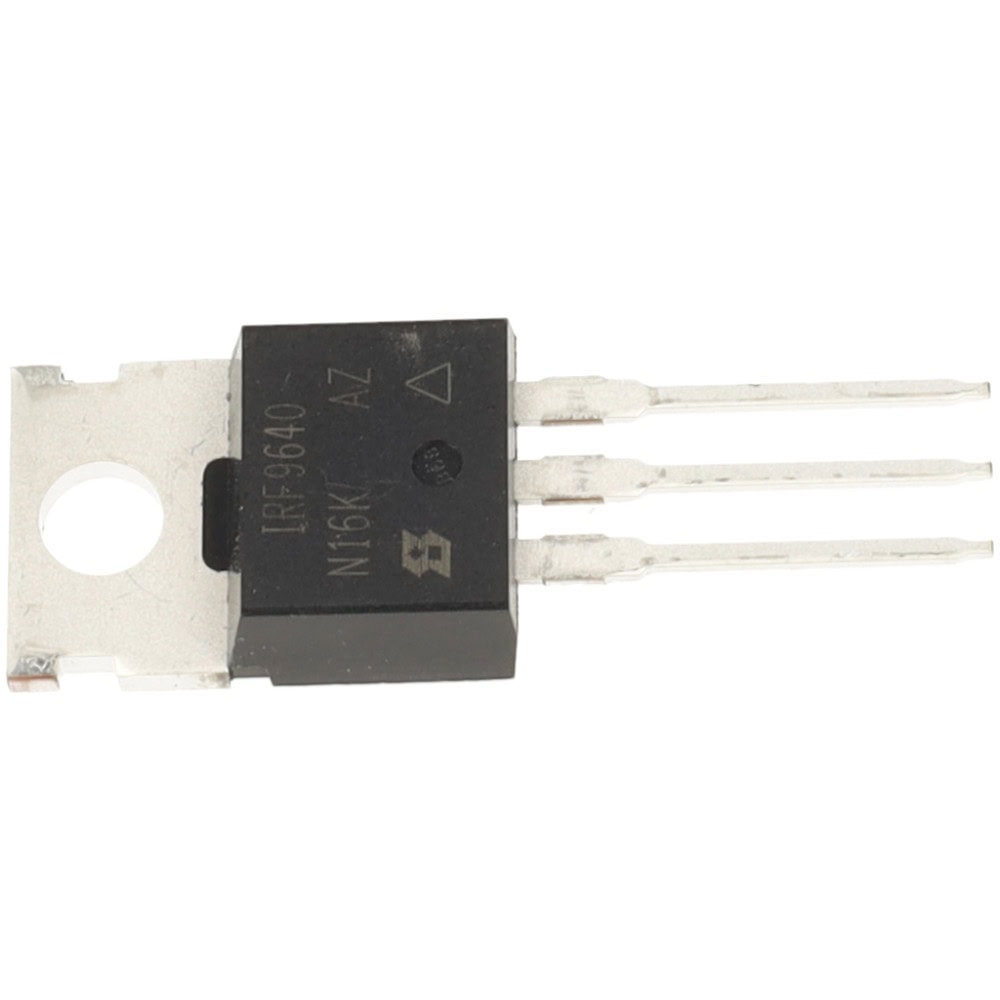

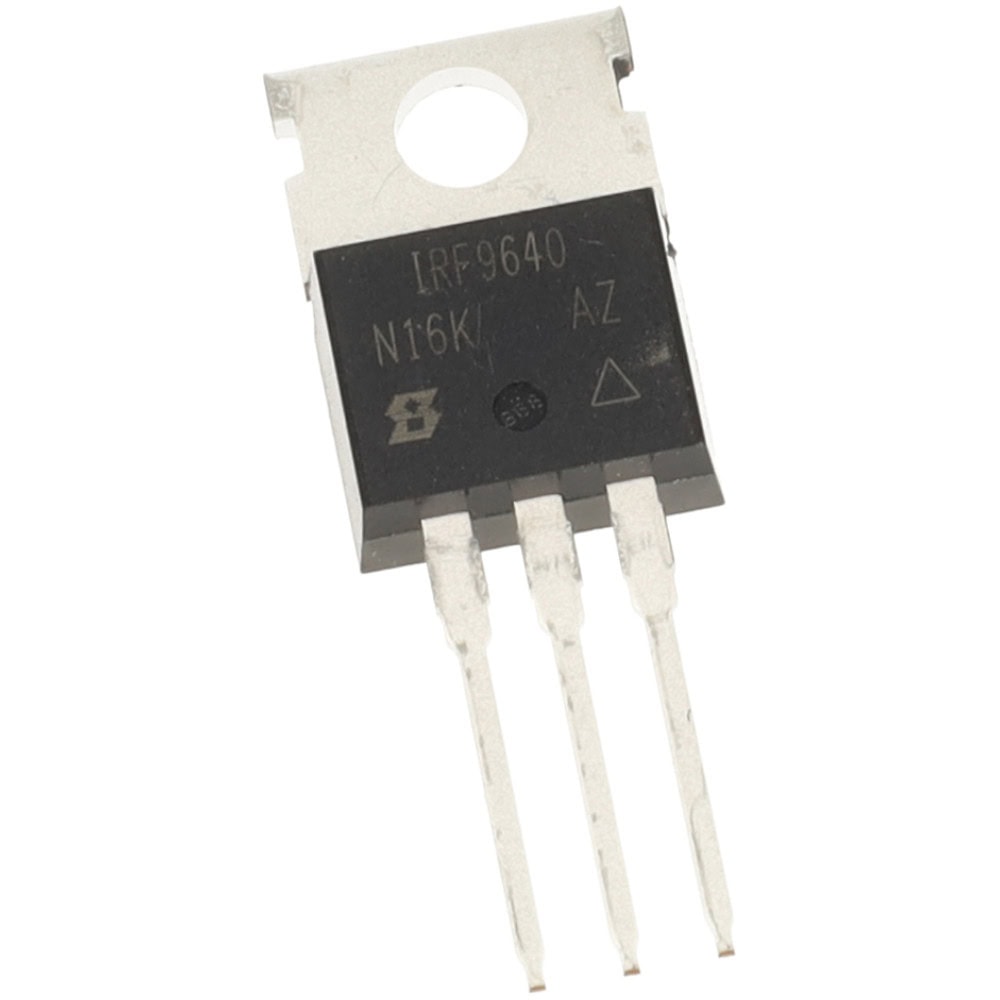

IRF9640 to tranzystor mocy typu P-MOSFET w obudowie TO-220AB, przeznaczony do montażu przewlekanego THT. Oferuje napięcie dren–źródło -200 V, prąd drenu do -11 A oraz rezystancję RDS(on) 0,50 Ω przy VGS = -10 V. Dzięki szybkiemu przełączaniu, prostej metodzie sterowania i mocy strat do 125 W sprawdza się w układach zasilania, regulatorach mocy, sterownikach silników oraz wzmacniaczach.
Pierwotna cena wynosiła: 5,09 zł.4,09 złAktualna cena wynosi: 4,09 zł. z VAT
Najniższa cena z 30 dni: 4,09 zł
Cena netto: 3,33 zł
15 w magazynie
Zdobądź 409 Punktów za ten produkt.Korzyści
Dobierz dodatki
Płatność & Wysyłka
Tranzystor IRF9640 P-MOSFET
IRF9640 to tranzystor mocy typu P-MOSFET w obudowie TO-220AB, przeznaczony do montażu przewlekanego THT. Element oferuje napięcie dren–źródło -200 V, ciągły prąd drenu do -11 A oraz rezystancję w stanie przewodzenia RDS(on) 0,50 Ω przy sterowaniu bramki VGS = -10 V.
Dzięki szybkiemu przełączaniu, wysokiej odporności i prostej metodzie sterowania sprawdza się w układach zasilania, regulacji mocy, sterownikach silników oraz wzmacniaczach.
Dane katalogowe IRF9640 wskazują również na ładunek bramki 44 nC i maksymalną moc strat 125 W przy odpowiednich warunkach chłodzenia.
Główne cechy produktu
Kanał P do sterowania dodatnią szyną zasilania
IRF9640 jako tranzystor P-Channel MOSFET dobrze nadaje się do układów wysokostronnych, gdzie wymagane jest załączanie obciążenia od strony dodatniego napięcia zasilania.
Wysokie napięcie pracy -200 V
Maksymalne napięcie dren–źródło VDS = -200 V pozwala stosować tranzystor w obwodach o podwyższonym napięciu, między innymi w przetwornicach, regulatorach i układach mocy.
Prąd ciągły do -11 A
Tranzystor może przewodzić prąd drenu do -11 A przy temperaturze obudowy 25 °C, co umożliwia obsługę obciążeń o znacznym poborze prądu, z zachowaniem odpowiedniego chłodzenia.
Obudowa TO-220AB do montażu THT
Klasyczna obudowa TO-220AB ułatwia montaż na płytce drukowanej oraz zastosowanie radiatora, co jest ważne przy pracy z większą mocą strat.
Szybkie przełączanie i proste sterowanie
Niska rezystancja przewodzenia, szybka charakterystyka przełączania oraz proste wymagania sterowania bramką sprawiają, że IRF9640 jest wygodny w projektowaniu układów elektronicznych mocy.
Odporność lawinowa
Tranzystor jest określany jako element z oceną pracy lawinowej, co zwiększa jego odporność w aplikacjach narażonych na impulsy energii i zakłócenia indukcyjne.
Specyfikacja techniczna produktu
- 🔌 Typ elementu: tranzystor MOSFET mocy
- ➖ Kanał: P-Channel / P-MOSFET
- ⚙️ Konfiguracja: pojedynczy tranzystor
- 🧩 Obudowa: TO-220AB / TO-220-3
- 🛠️ Montaż: przewlekany THT
- ⚡ Maksymalne napięcie dren–źródło VDS: -200 V
- 🔋 Ciągły prąd drenu ID przy TC = 25 °C: -11 A
- 🌡️ Ciągły prąd drenu ID przy TC = 100 °C: -6,8 A
- 🚀 Impulsowy prąd drenu IDM: -44 A
- 📉 Rezystancja w stanie przewodzenia RDS(on): 0,50 Ω przy VGS = -10 V
- 🎚️ Maksymalne napięcie bramka–źródło VGS: ±20 V
- 🔄 Ładunek bramki Qg maks.: 44 nC
- ⚡ Ładunek bramka–źródło Qgs: 7,1 nC
- ⚡ Ładunek bramka–dren Qgd: 27 nC
- 🧲 Pojemność wejściowa Ciss maks.: 1200 pF przy VDS = 25 V
- 🔥 Maksymalna moc strat PD: 125 W
- 🛡️ Energia lawinowa pojedynczego impulsu EAS: 700 mJ
- 🌡️ Zakres temperatury pracy złącza: od -55 °C do +150 °C
- ♻️ Wersje zgodności: dostępne warianty Pb-free, zależnie od oznaczenia producenta
- 🏷️ Przykładowe oznaczenia: IRF9640, IRF9640PbF, IRF9640PBF
- ⚖️ Waga: 1,96 g
