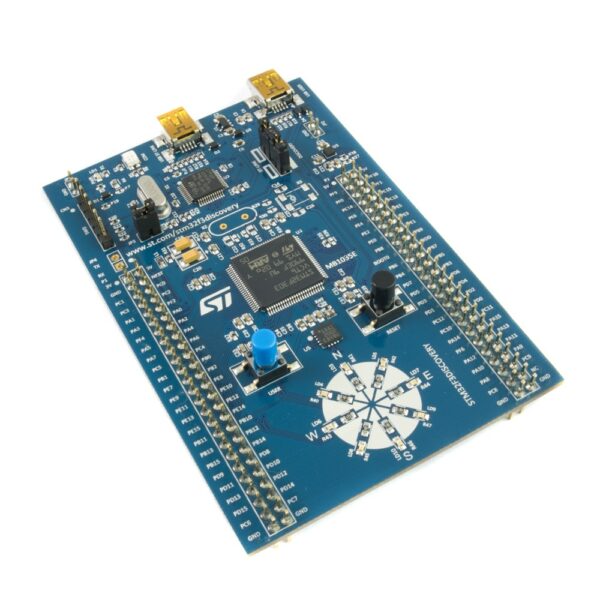

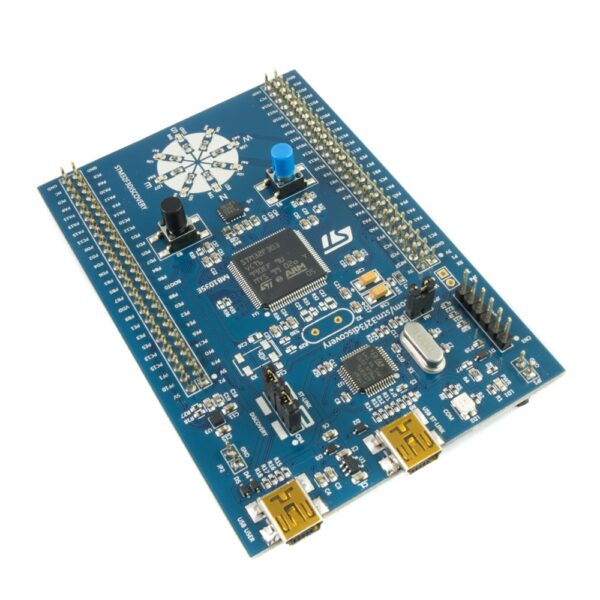

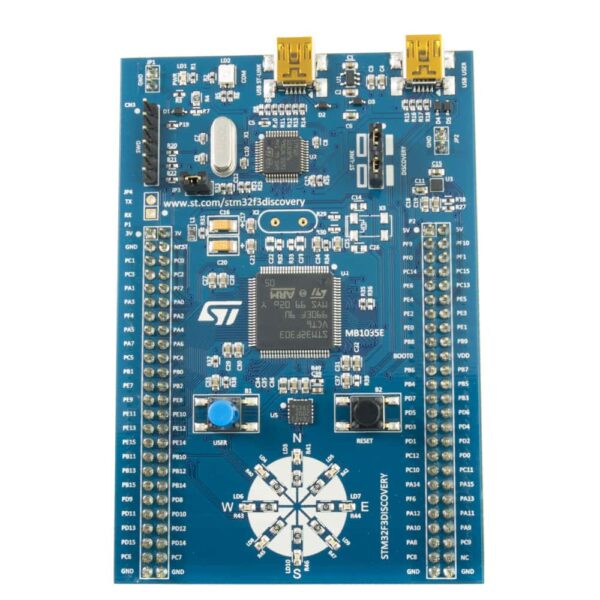

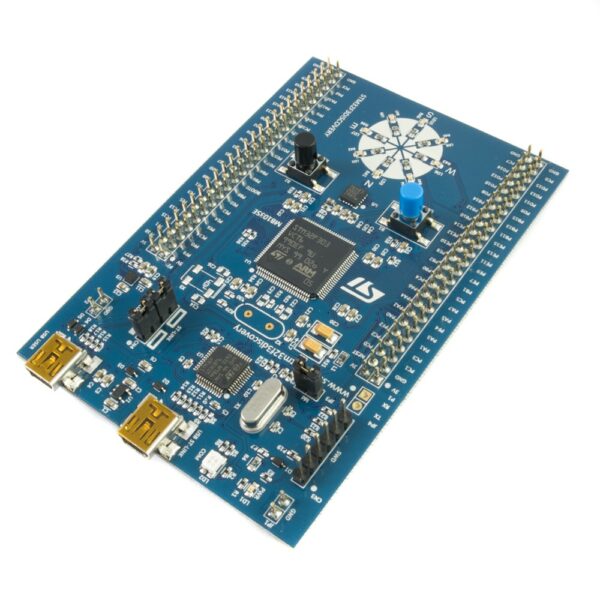

STM32F3DISCOVERY – STM32F303VC Discovery

88,32

Zestaw ewaluacyjny (uruchomieniowy) z mikrokotnrolerem STM32F303VCT6. Układ ten oparty o rdzeń ARM Cortex-M4 taktowany jest maksymalnym zegarem 72 MHz. W skład jego pamięci wchodzi 256 kB Flash i 48 kB RAM. Na płytce znajdują się dodatkowo układy MEMS: żyroskop i akcelerometr z magnetometrem. Płytka posiada programator ST-Link/V2-B.

4 w magazynie

Opis

Zestaw deweloperski STM32F3DISCOVERY to jeden z podstawowych i najpopularniejszych płytek ST Discovery.

Na płytce znajduje się popularny, bardzo wydajny mikrokontroler z serii STM32F3. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2.

Zestaw posiada sporą ilość złącz goldpin, na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

  • Mikrokontroler STM32F303VCT6
    • Rdzeń Arm® Cortex®-M4, 256 kB Flash, 48 kB RAM
    • Częstotliwość rdzenia max: 72 MHz
    • 1 x USB OTG FS
    • 4 x 12-bit ADC
    • 2 x 12-bit DAC
    • Timery 32-bit i 16-bit, Motor Control
    • 3 x SPI, 3 x I2C, 2 x I2S, 1 x CAN, 3 x USART / 2 x UART
    • 7 x Komparator analogowy
    • 4 x Wzmacniacz operacyjny
    • 24 x Kanały przycisków pojemnościowych
  • 3-osiowy żyroskop L3GD20
  • 3-osiowy akcelerometr z magnetometrem LSM303DLHC
  • 10 diod LED
    • Komunikacja USB
    • Zasilanie
    • 8 diod użytkownika
  • Przyciski
    • Użytkownika
    • Reset
  • Złącze USB mini OTG FS
  • Zasilanie
    • Przez mini USB
    • Zewnętrzne
  • Programator ST-Link/V2 na płytce
  • Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
