STM32 NUCLEO-H7S3L8 Nucleo-144 z STM32H7S3L8H6 Arm Cortex-M7
STM32 NUCLEO-H7S3L8 Nucleo-144 z STM32H7S3L8H6 Arm Cortex-M7
Zestaw ewaluacyjny NUCLEO-H7S3L8 z mikrokontrolerem STM32H7S3L8H6. Układ ten oparty o rdzeń Arm Cortex-M7 taktowany maksymalnym zegarem 600 MHz. W skład jego pamięci wchodzi 64 KB Flash i 620 KB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3 oraz ST Morpho. Wbudowany programator ST-Link V3EC z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem USB-C.
217,59 zł z VAT
Cena netto: 176,90 zł
1 w magazynie
Zdobądź 21759 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
STM32 NUCLEO-H7S3L8 Nucleo-144 z STM32H7S3L8H6 Arm Cortex-M7

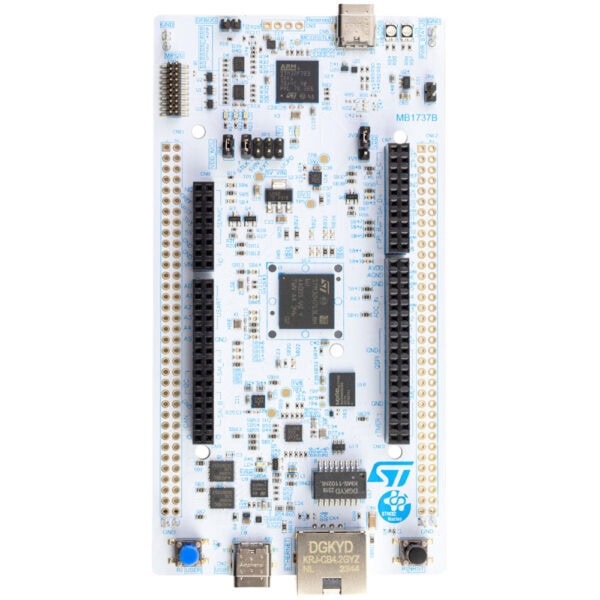

STM32 NUCLEO-H7S3L8 Nucleo-144 to zaawansowana płytka ewaluacyjna od STMicroelectronics z mikrokontrolerem STM32H7S3L8H6 opartym na rdzeniu Arm Cortex-M7. Układy umieszczone na płytce są w obudowach TFBGA225.

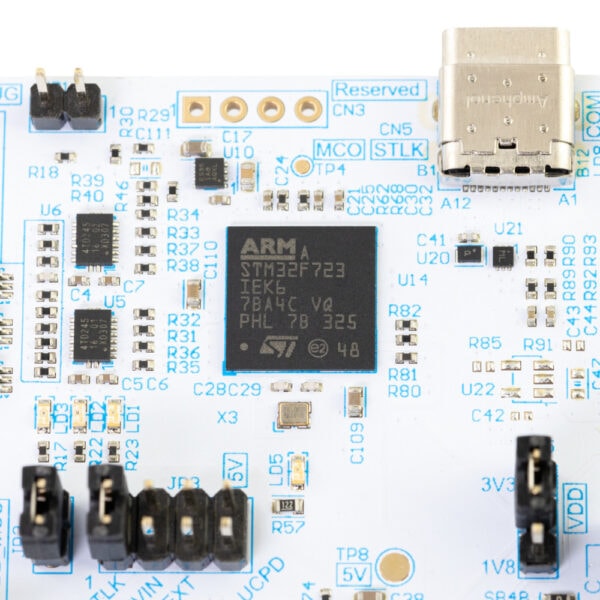

Każda płytka NUCLEO-H7S3L8 posiada wbudowany programator oraz debugger ST-LINK/V3EC, co ułatwia programowanie i debugowanie aplikacji. Programator można również używać niezależnie od płytki poprzez zdjęcie odpowiednich zworek.
STMicroelectronics dostarcza bogatą bibliotekę oprogramowania oraz przykłady, dostępne w pakiecie STM32Cube, co znacznie ułatwia rozpoczęcie pracy z mikrokontrolerem.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.

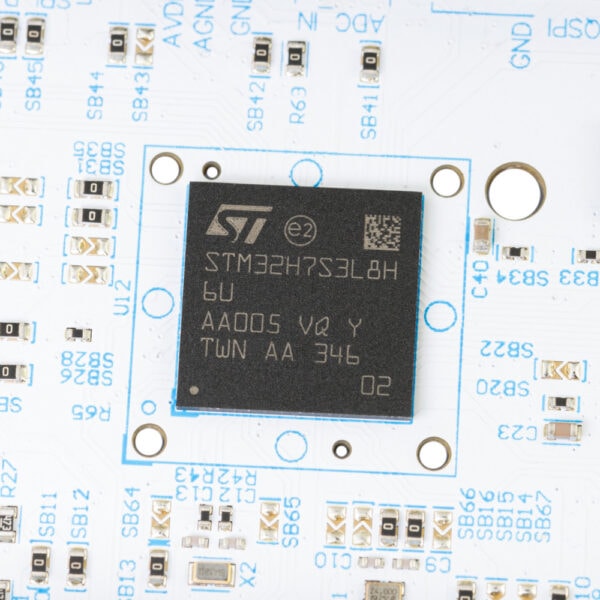

Specyfikacja mikrokontrolera STM32H7S3L8H6 na NUCLEO-H7S3L8
Mikrokontroler STM32H7S3L8H6
- Rdzeń: Arm Cortex®-M7
- Maksymalne taktowanie: 600 MHz
- Pamięć Flash: 64 kB
- Pamięć SRAM: 620kB (456 + 128 + 32 + 4)
- Dwa kontrolery DMA
Interfejsy komunikacyjne
- 152 x GPIO
- 4 x Wake-up pin
- 8 x Tamper pin
- 3 x I2C
- 1 x I3C
- 6 x SPI
- 4 x I2S
- 2 x OCTO SPI
- 3 x USART
- 1 x LPUART
- 1 x 2.0 OTG FS
- 1 x 2.0 OTG HS
- 2 x CAN (FDCAN)
- 1 x MDIOS
- 1 x SAI
- 1 x PDM
- 1 x Camera Interface
Timery
- 1 x 16-bitowy zaawansowany do sterowania silnikami
- 4 x 32-bitowe ogólnego przeznaczenia
- 4 x 16-bitowe ogólnego przeznaczenia
- 2 x 16-bitowe podstawowe
- 5 x 16-bitowe niskomocy w trybie Stop
- 2 x Watchdog
- 1 x RTC
- 1 x 24-bit SysTick
Interfejsy analogowe
- 2 x 12-bitowy ADC
- 2 x 12-bitowe przetworniki D/A
- 1 x czujnik temperatury
- 2 x komparatory o bardzo małej mocy
- 2 x wzmacniacz operacyjny
- 1 x filtry cyfrowe dla modulatora sigma delta
Pozostałe elementy
- TRNG
- GFXMMU
- ASH
- JPEG codec
- HDMI CEC
- Cryptographic accelerator
- ChromART Accelerator
- Złącze Ethernet RJ-45
- Obudowa TFBGA 225

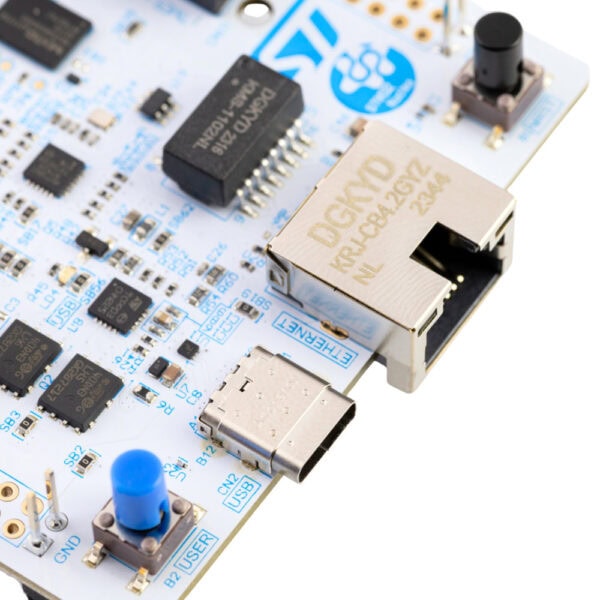

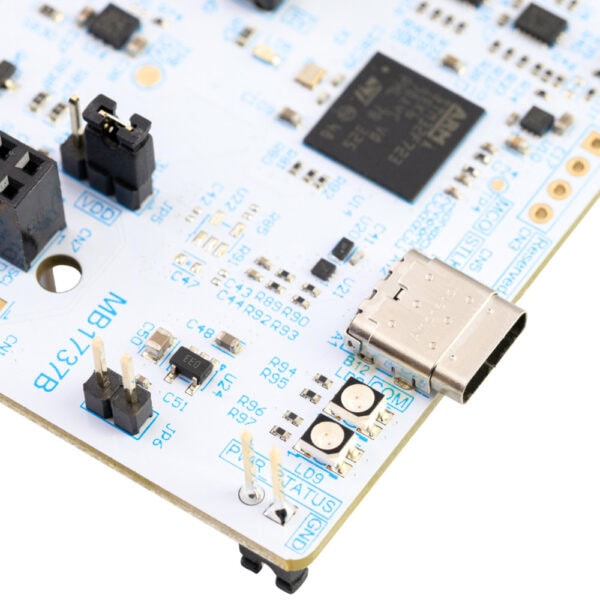

ZŁĄCZE USB-C DLA UŻYTKOWNIKA
NUCLEO-H7S3L8 posiada interfejs USB 2.0 dostępny dla programisty, Wyprowadzony został na nowoczesne złącze USB-C.
USB w mikrokontrolerze STM32H7S3L8H6 może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.
Specyfikacja płytki NUCLEO-H7S3L8
- Wbudowany programator / debugger: ST-LINK V3EC
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwość użycia z zewnętrznym układem
- Złącze USB-C
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie ST Zio
- Złącze w standardzie ST Morpho
- Wlutowane goldpiny
- Opcje zasilania:
- Z USB-C
- Z zewnętrznego źródła zasilania 5 lub 3,3 V
- Wskaźniki LED:
- Zasilanie
- Komunikacja USB
- Dioda użytkownika
- Przyciski
- Użytkownika
- Reset
- Oscylator kwarcowy 32,768 kHz
