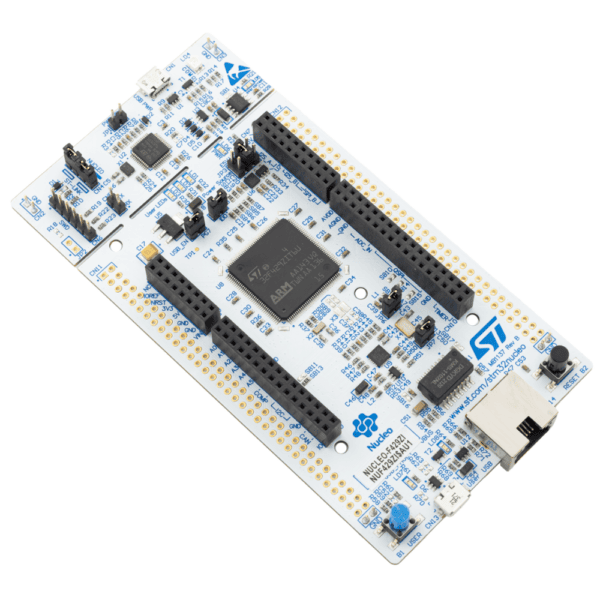

STM32 NUCLEO-F429ZI Nucleo-144 z STM32F429ZIT6 ARM Cortex-M4
❗UWAGA ❗ Płytka wycofywana – zastąpiona została przez NUCLEO-F439ZI
STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca jednocześnie samym najwięcej możliwości.
Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.
Płytki Nucleo-144 posiadają dwa rodzaje złącz:
- ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
- ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera
ST Microelectronics dostarcza masę przykładów i bibliotek.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB micro. Upewnij się, że masz właściwy przewód.
Specyfikacja mikrokontrolera STM32F429ZIT6 na NUCLEO-F429ZI

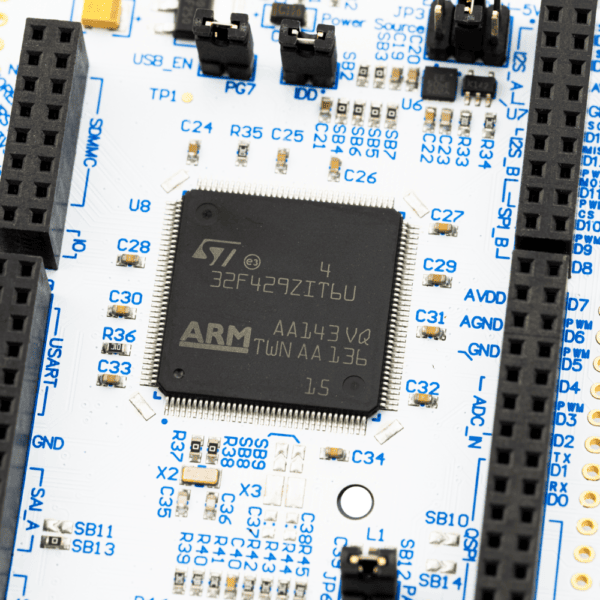

Mikrokontroler STM32F429ZIT6
- Rdzeń: ARM Cortex®-M4 z FPU
- Maksymalne taktowanie: 180 MHz
- Pamięć Flash: 2 MB
- Pamięć SRAM: 256 kB
- Kontrolery DMA, 16 strumieni
Wspomaganie Grafiki
- Interfejs LDC-TFT
- Chrom-ART Accelerator™
Interfejsy komunikacyjne
- 114 x GPIO
- 3 x I2C
- 6 x SPI / 2 x I2S
- 4 x USART / 4 x UART
- 1 x USB 2.0 FS OTG
- 1 x USB 2.0 HS OTG
- 1 x USB Type-C Power Delivery Controller
- 2 x CAN 2.0B
- 2 x SDIO
- 1 x Ethernet
- 1 x Camera Interface (DCMI) 8-14 bit
- 1 x SAI
- 1 x FSMC
- 1 x LCD-TFT Interface
Interfejsy analogowe
- 3 x ADC 12-bit
- 24 kanały
- 2 x DAC 12-bit
- 2 kanały
Timery
- 2 x 32-bit (4 kanały)
- 4 x 16-bit (4 kanały)
- 2 x 16-bit (2 kanały)
- 4 x 16-bit (1 kanał)
- 2 x 16-bit Basic
- 1 x RTC
- 1 x SysTick
- 2 x Watchdog
Pozostałe elementy
- TRNG
- CRC
- Unikalne 96-bitowe ID
- Obudowa LQFP144
Złącze USB micro dla użytkownika
NUCLEO-F429ZI posiada interfejs USB 2.0 High Speed z funkcją OTG dostępny dla programisty, Wyprowadzony został na złącze micro USB.
USB w mikrokontrolerze STM32F429ZIT6 może działać zarówno w trybie Host i Device, a także potrafi łączyć obydwa tryby dzięki funkcji OTG. Dzięki temu złączu obsłużysz m.in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę, lub myszkę.

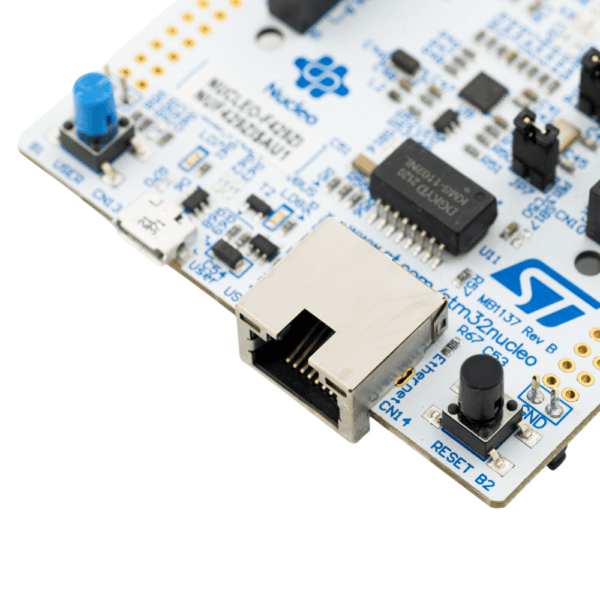

Złącze Ethernet dla użytkownika
Złącze Ethernet z pełnym sprzętowym wsparciem pozwoli Ci na prototypowanie urządzeń działających w sieli LAN, a nawet Internet.

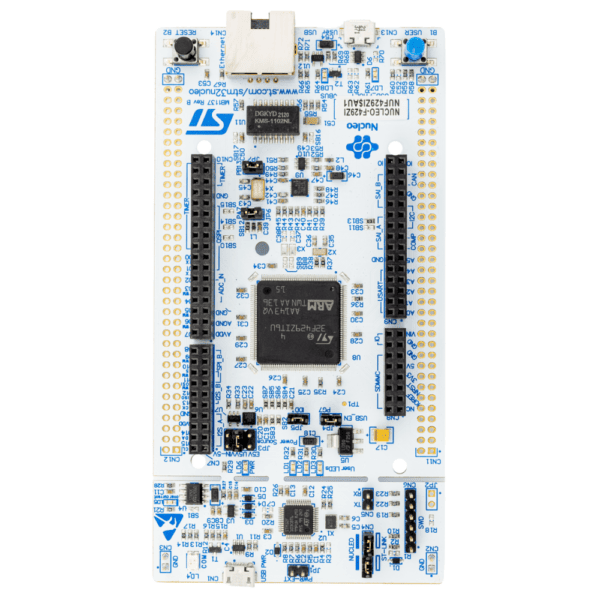

Specyfikacja płytki NUCLEO-F429ZI

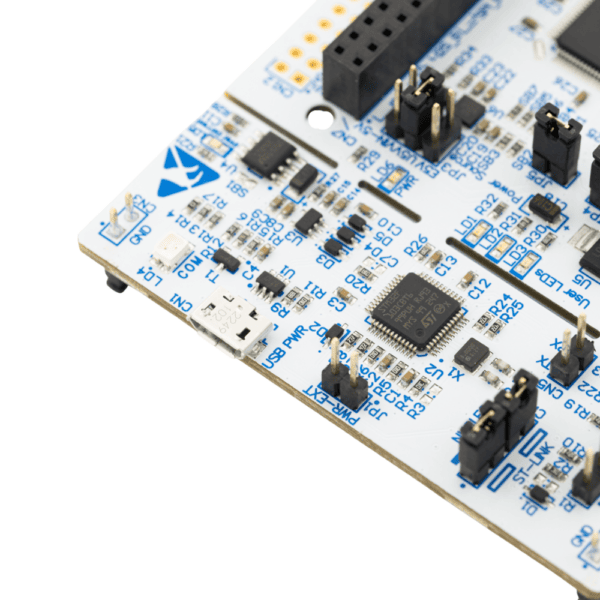

- Wbudowany programator / debugger ST-Link V2-1
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwość użycia z zewnętrznym układem
- Złącze USB micro (górne)
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie Arduino Uno R3
- Złącze w standardzie ST Zio (kompatybilne z ST Morpho)
- Złącze micro USB 2.0 OTG (dolne)
- Złącze Ethernet
- Wlutowane goldpiny
- Zasilanie
- Z USB micro (górnego)
- Z zewnętrznego źródła zasilanie 5 lub 3,3 V
- Diody LED
- Zasilanie
- Komunikacja USB
- 3 x Dioda użytkownika
- Przyciski
- Użytkownika
- Reset
- Zewnętrzny układ SMPS
- Dodatkowe złącze SMPS do eksperymentów
- Oscylator kwarcowy 32,768 kHz
