STM32 Discovery STM32MP157D-DK1

477,00

Na stanie

Opis

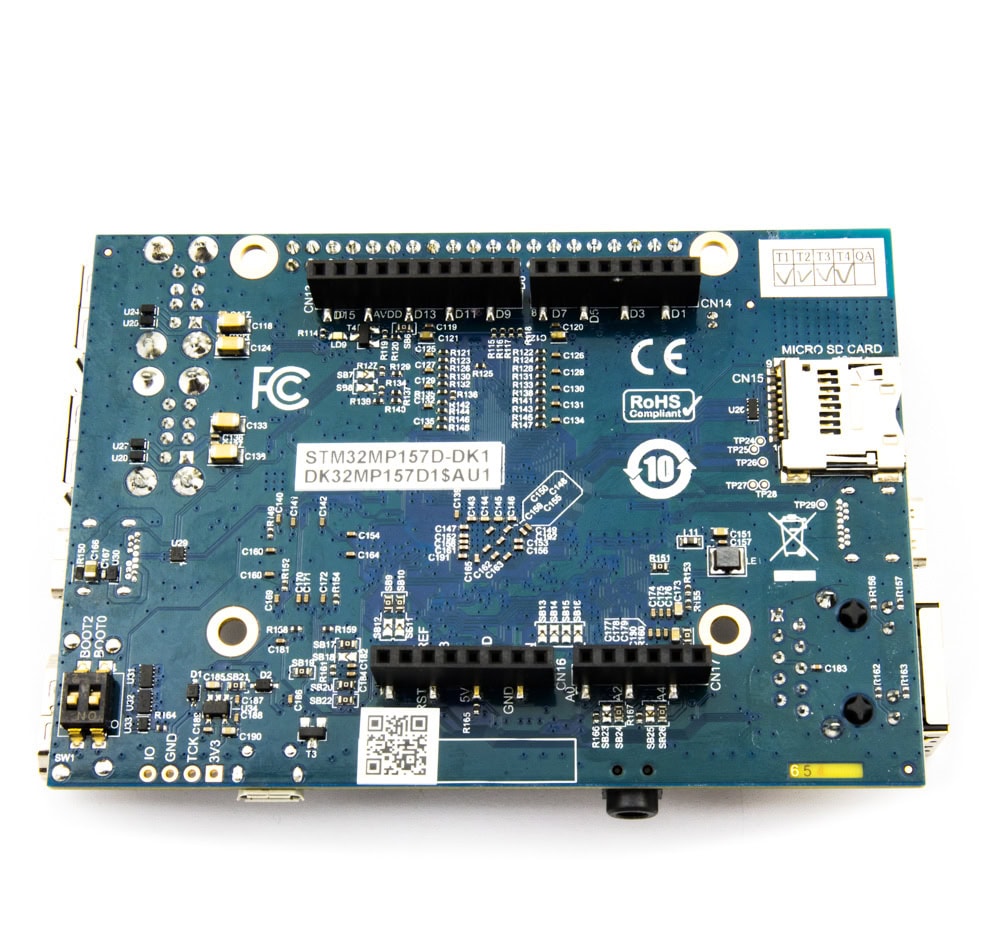

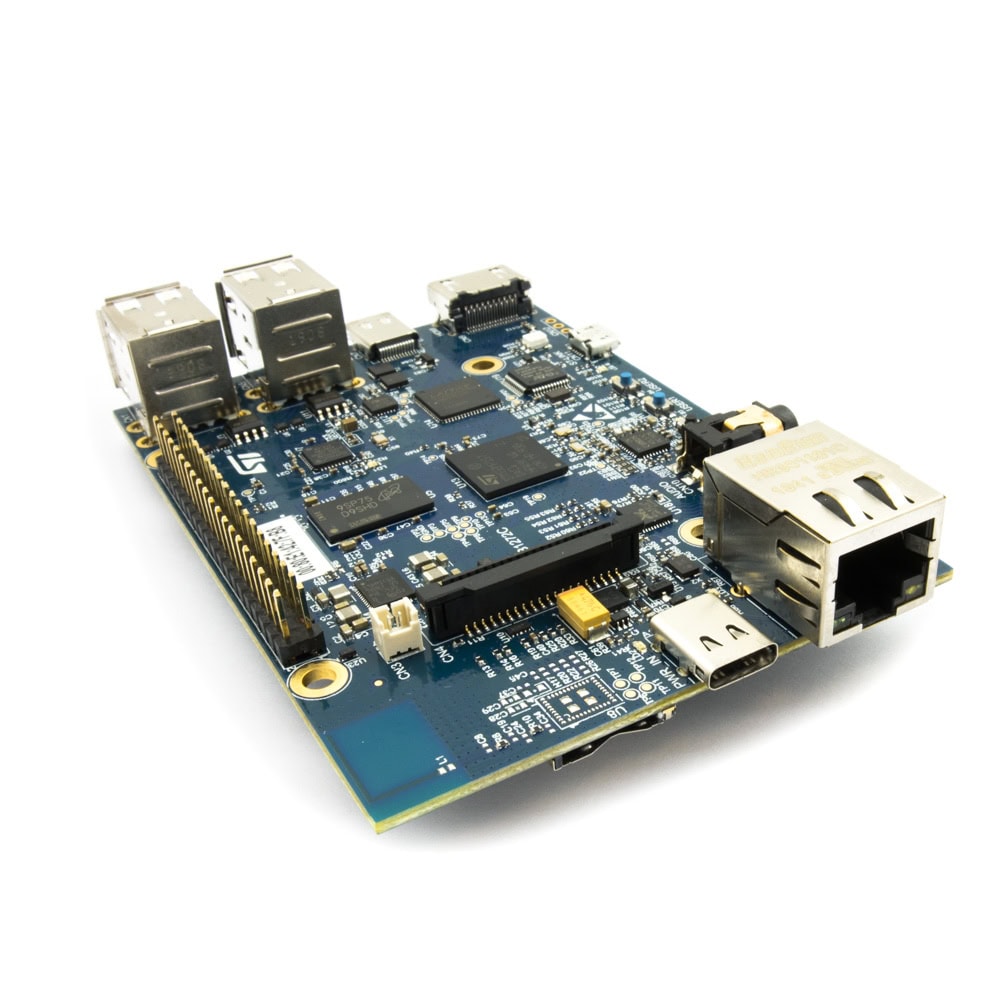

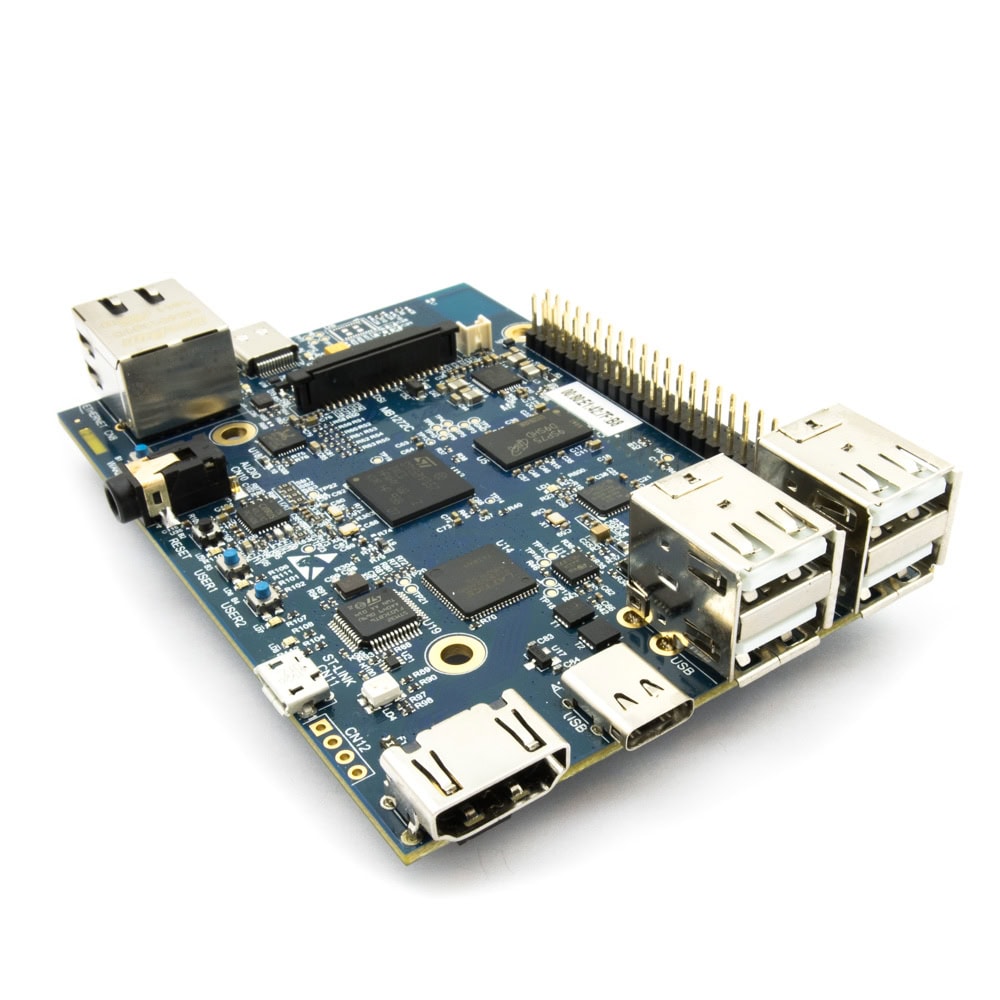

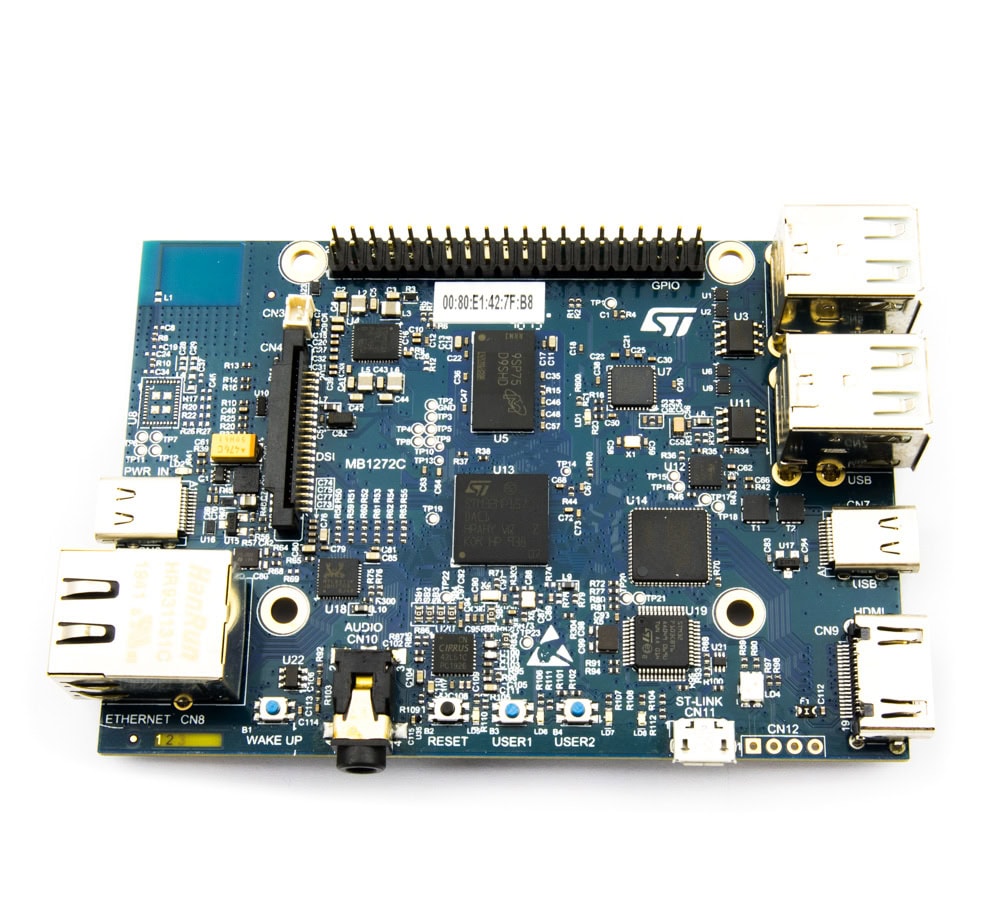

Zestaw deweloperski Discovery STM32MP157D-DK1 to zestaw z mikroprocesorem aplikacyjnym od ST Microelectronics z serii STM32MP. Jest to połączenie procesora ARM z rdzeniem Cortex-A7, oraz mikrokontrolera na rdzeniu Cortex-M4.

Połączenie tych dwóch rdzeni pozwala na tworzenie aplikacji z wykorzystaniem STM32 MPu OpenSTLinux Distribution (Yocto) na procesor główny, aplikacyjny. Obok niego można skorzystać z zestawu bibliotek STM32CubeMP1 dla mikrokontrolera Cortex-M4 (co-processor).

Układ STM32MP1 został również wyposażony w koprocesor GPU, który jest zgodny z OpenGL ES 2.0.

Na płytce znalazło się miejsce dla wielu solidnych interfejsów. Można wymienić, chociażby Ethernet 1 Gbps, złącze USB typu C, czy transceiver HDMI.

Złącza kompatybilne z Arduino® i Raspberry Pi® pozwolą na jeszcze elastyczniejsze prototypowanie.

Do zasilenia płytki potrzebny będzie przewód USB typu C. Płytka wymaga dosyć sporego zasilacza – 5 V 3A, który nie jest dołączany do zestawu.

Specyfikacja procesora STM32MP157D

  • Dual-Core Cortex®-A7 + Cortex®-M4
  • Częstotliwość rdzeni max: 800 MHz, 209 MHz
  • Pamięć SRAM: 708 kB
  • 3 x DMA
    • 48 kanałów
    • MDMA
  • 6 x I2C
  • 4 x USART
  • 6 x SPI
  • 4 x SAI
  • SPDIF Rx 4 kanały
  • HDMI-CEC
  • MDIO
  • 3 x SDMMC
  • 2 x CAN
  • 2 x USB 2.0 HS
  • Gigabit Ethernet
  • Camera Interface
  • 2 x ADC 16-bit
  • 2 x DAC 12-bit
  • 1 x DFSDM
  • 3D GPU: Vivante® – OpenGL® ES 2.0
  • LCD-TFT kontroler
  • MIPI DSISM
  • Timery
    • 2 x 32-bit Timer
    • 2 x 16-bit Timer (Advanced Motor Control)
    • 10 x 16-bit Timer
    • 5 x 16-bit low-power Timer
    • 2 × 4 Cortex®-A7 System Timer (secure, nonsecure, virtual, hypervisor)
    • 1 x SysTick M4 Timer
    • Watchdogi
      • 2 x IWDG
      • 1 x WWDG
  • Security
    • Secure boot
    • TrustZone® peripherals
    • Active tamper
    • Cortex®-M4 resources isolation
  • Akceleracja sprzętowa
    • HASH (MD5, SHA-1, SHA224, SHA256),
      HMAC
    • 2 x TRNG
    • 2 x CRC

Specyfikacja płytki

  • 4-Gbit DDR3L, 16 bit, 533 MHz
  • 1-Gbps Ethernet (RGMII) kompatybilny z IEEE-802.3ab
  • USB OTG HS
  • Kodek audio
  • Mikrofon MEMS – ST PMIC STPMIC1
  • 4″ TFT 480×800 pikseli, podświetlenie LED, MIPI DSISM, panel dotykowy pojemnościowy
  • WiFi® 802.11b/g/n
  • Bluetooth® Low Energy 4.1
  • 4 diod LED dla użytkownika
  • Przyciski
    • 1 x użytkownika
    • 1 x Reset
    • 1 x Wake-up
  • Zasilanie 5V / 3A przez USB Type-C® (brak zasilacza w zestawie)
  • Złącza na płytce
    • Ethernet RjJ5
    • 4 x USB Host Type-A
    • USB Type-C® DRP
    • MIPI DSISM
    • HDMI®
    • Audio Jack Stereo z wejściem mikrofonowym
    • Gniazdo karty microSD
    • Złacze zgodne z Raspberry Pi®
    • Złącze zgodne z Arduino Uno V3®
  • Programator/debugger ST-Link V2-1 na płytce
  • Wsparcie dla IDE: IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE
