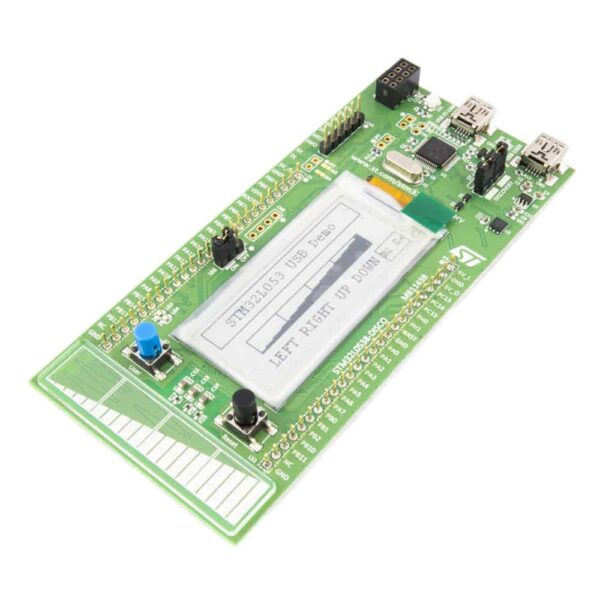

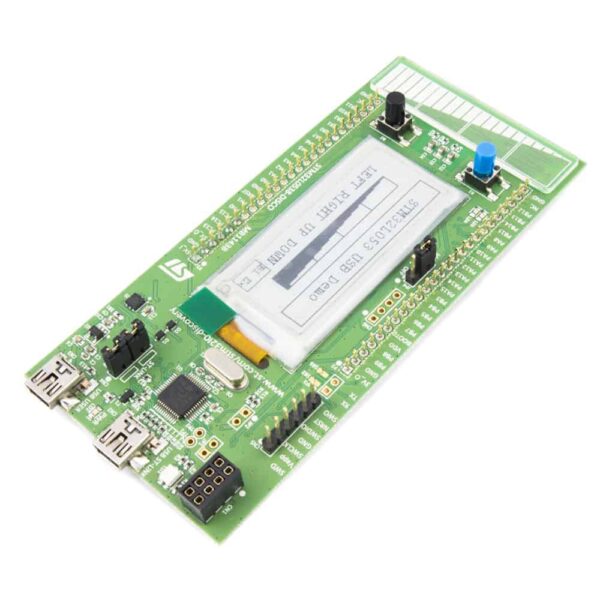

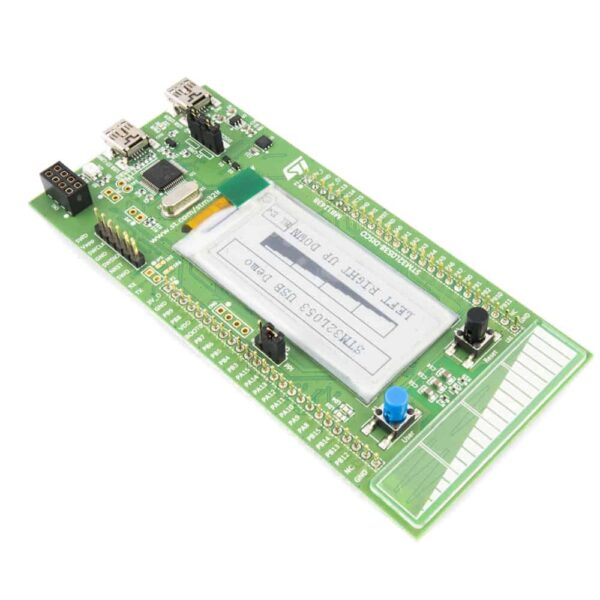

STM32L0538-DISCO – STM32L0 Discovery z e-papierem

119,97

  • Podstawowa, uniwersalna płytka z STM32
  • Mikrokontroler STM32L053C8T6
  • Czujniki MEMS na płytce

20 w magazynie

Opis

Zestaw deweloperski STM32L0538-DISCO to zestaw uruchomieniowy z mikrokotrolerem STM32L053C8T6 z serii L0. Seria ta jest nastawiona na bardzo niski pobór mocy (ultra-low power).

Płytka jest przygotowana do prototypowania energooszczędnych układów. Posiada specjalny punkt pomiarowy pobieranego prądu poprzez zworkę pomiarową IDD.

Na płytce znajduje się popularny mikrokontroler z serii STM32L0. Tym, co wyróżnia ta płytkę jest wyświetlacz. Osadzony został e-papier w rozmiarze 2,04″. Wyświetlacze takie charakteryzują się zerowym poborem prądu przy statycznym obrazie.

Płytka posiada zintegrowany programator ST-Link/V2. Jest on nie tylko programatorem, bo pozwala również na debugowanie sprzętowe (praca krokowa, breakpointy).

Dodatkowo płytka posiada przyciski pojemnościowe ułożone w slider.

Zestaw posiada sporą ilość złącz goldpin, na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

  • Mikrokontroler STM32L053C8T6
    • Rdzeń Arm® Cortex®-M0+, 64 kB Flash, 8 kB RAM, 2 kB EEPROM
    • Częstotliwość rdzenia max: 32 MHz
    • 1 x 2.0 crystall-less
    • 1 x 12-bit ADC, 10 kanałów
    • 1 x 12-bit DAC, 1 kanał
    • 2 x komparator analogowy
    • Timery 32-bit i 16-bit
    • 2 x SPI, 2 x I2C, 1 x I2S, 2 x USART, 1 x LPUART
    • 17 kanałów pojemnościowych
    • Kontroler LCD
  • Wyświetlacz e-papier 2,04″
  • Pasek liniowego sensora pojemnościowego ( 4 przyciski )
  • 4 diod LED
    • Komunikacja USB
    • Zasilanie
    • 2 diody użytkownika
  • Przyciski
    • Użytkownika
    • Reset
  • Złącze USB OTG FS
  • Zworka pomiaru prądu IDD
  • Zasilanie
    • Przez mini USB
    • Zewnętrzne
  • Programator ST-Link/V2-1 na płytce
  • Szerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
