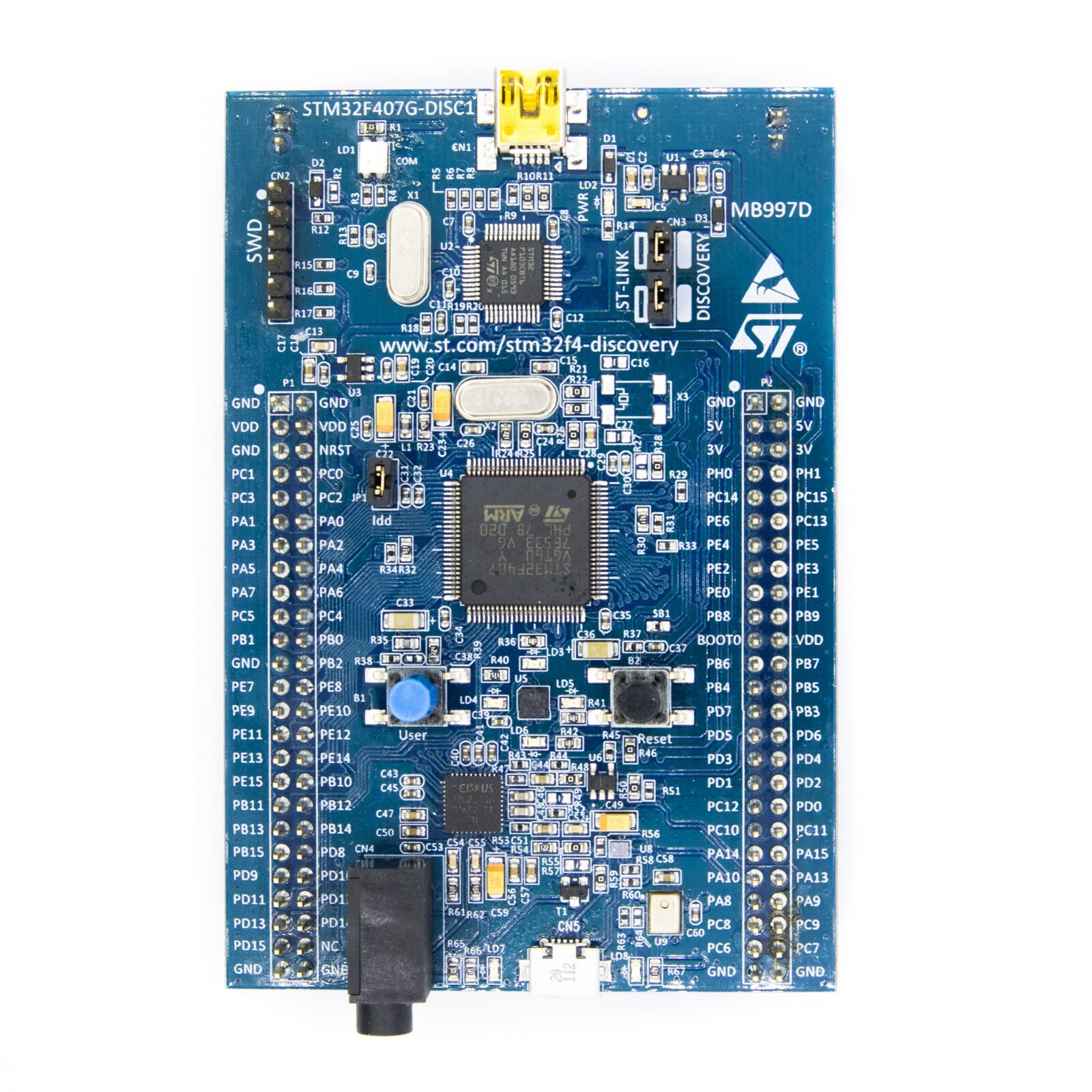

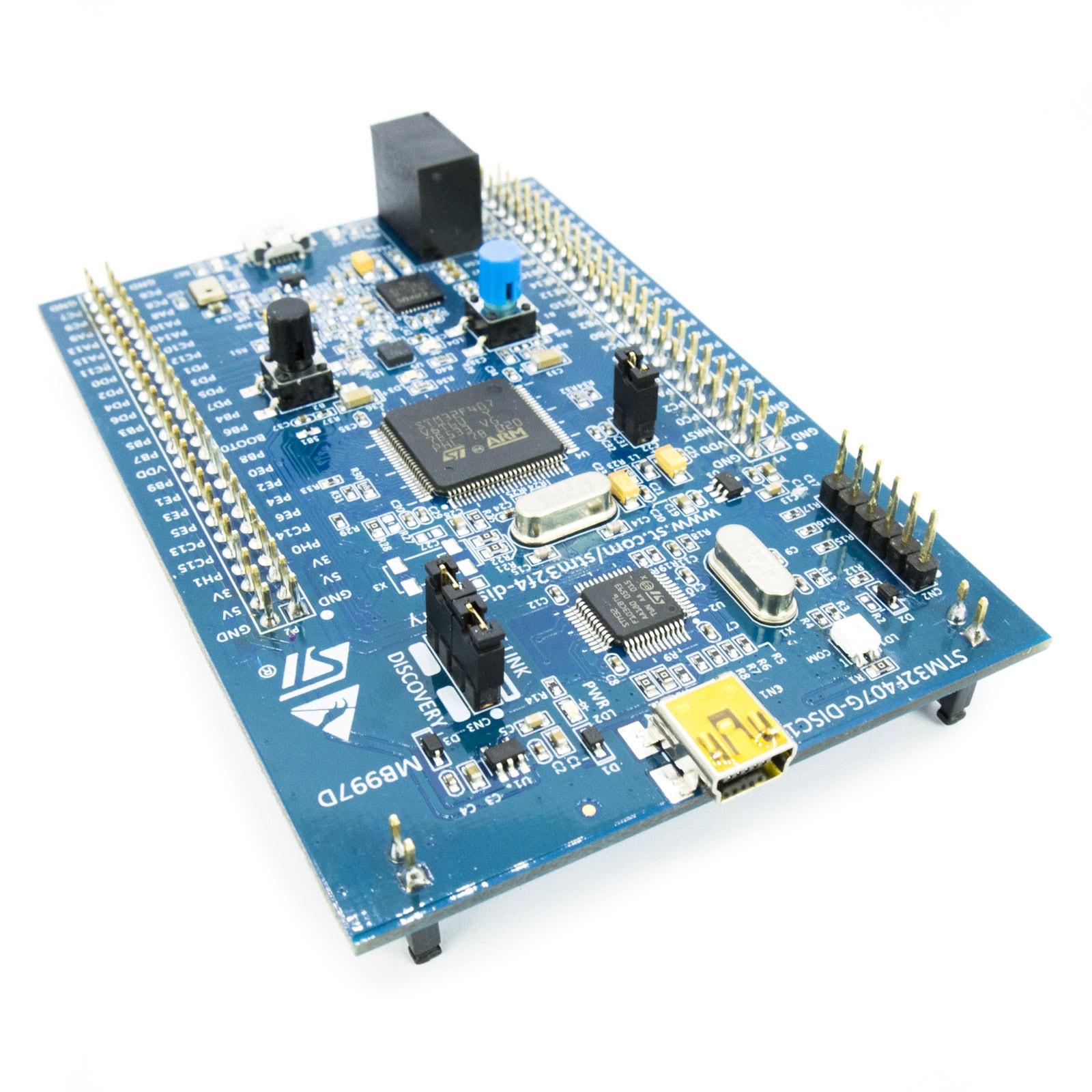

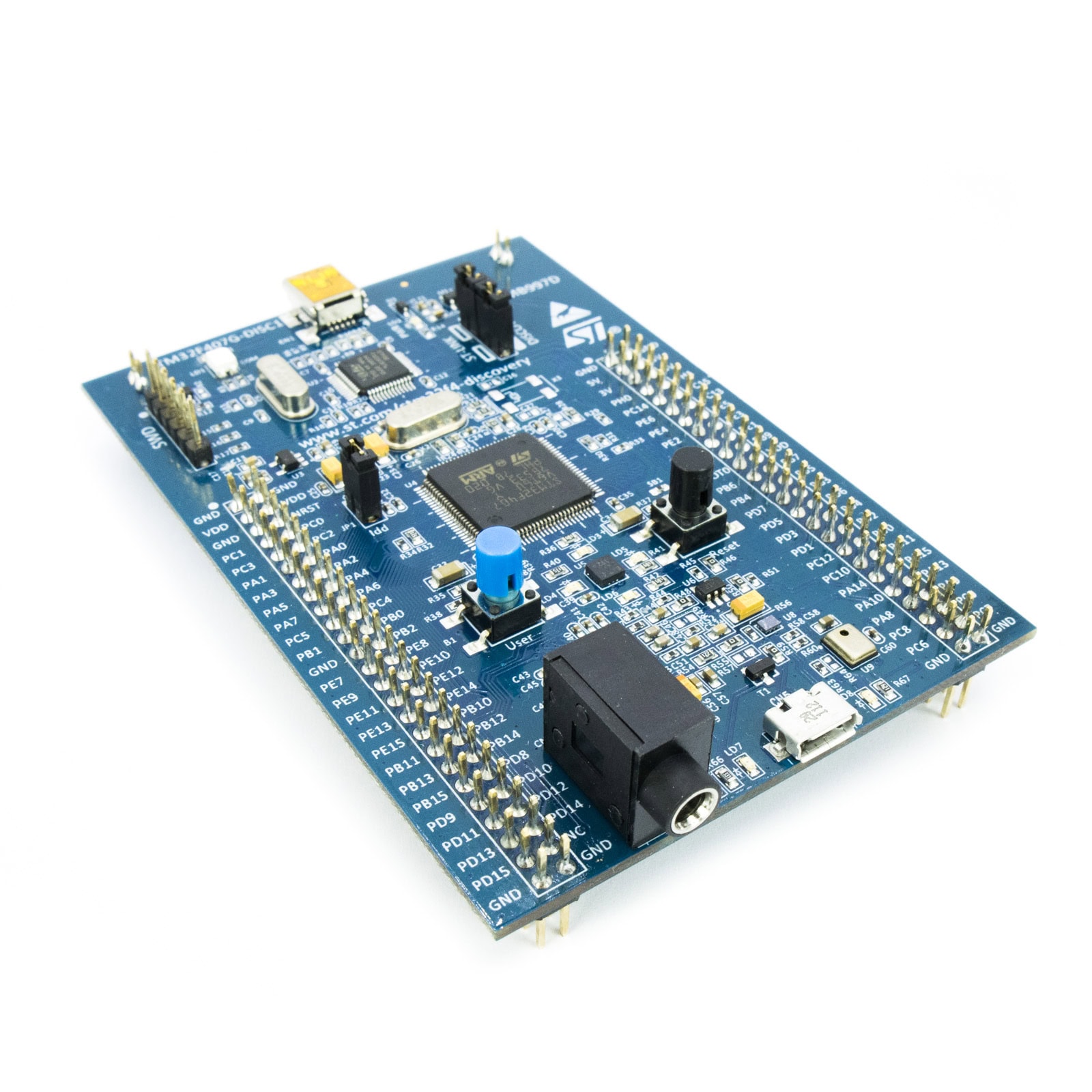

STM32 Discovery STM32F407G-DISC1

109,32

  • Podstawowa, uniwersalna płytka z STM32
  • Mikrokontroler STM32F407VGT6
  • Czujniki MEMS na płytce

Pozostało tylko: 2

Opis

Zestaw deweloperski STM32F407G-DISC1 to jeden z podstawowych i najpopularniejszych płytek ST Discovery.

Na płytce znajduje się popularny, bardzo wydajny mikrokontroler z serii STM32F4. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2.

Zestaw posiada sporą ilość złącz goldpin na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

  • Mikrokontroler STM32F407VGT6
    • Rdzeń Arm® Cortex®-M4, 1 MB Flash, 192 kB RAM
    • Częstotliwość rdzenia max: 168 MHz
    • 1 x USB OTG FS/HS
    • 1 x USB OTG FS
    • 3 x 12-bit ADC
    • 2 x 12-bit DAC
    • 1 x Czujnik temperatury
    • Timery 32-bit i 16-bit, Motor Control
    • 2 x SDIO, 3 x SPI, 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 6 x USART
    • Camera interface
    • Interfejs równoległy LCD (tryb 8080/6800)
    • FSMC
    • TRNG
  • 3-osiowy akcelerometr LIS3DSH
  • Mikrofon MEMS MP45DT02
  • Kodek audio DAC CS43L22 ze zintegrowanym wzmacniaczem klasy D
  • 8 diod LED
    • Komunikacja USB
    • Zasilanie
    • 4 diody użytkowika
    • 2 diodu USB OTG (VBUS i over-current)
  • Przyciski
    • Użytkownika
    • Reset
  • Złącze USB OTG FS
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne
  • Programator ST-Link/V2 na płytce
  • Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
