B-L072Z-LRWAN1 – STM32L0 Discovery z LoRa

229,00  z VAT

Cena netto: 186,18

Najniższa cena z ostatnich 30 dni przed obniżką: 229,00

Zadaj pytanie do produktu

  • Moduł Murata CMWX1ZZABZ-091 LoRa®/Sigfox™
  • Mikrokontroler STM32L072CZ
  • Transceiver SX1276

3 w magazynie

Promocja kończy się za
18
days
:
08
hours
:
34
minutes
:
29
seconds
Zdobądź 22900 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay

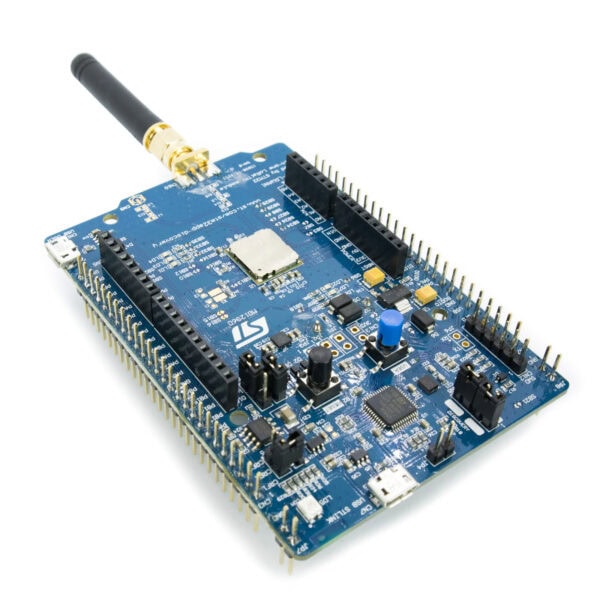

Zestaw deweloperski B-L072Z-LRWAN1 został stworzony do rozwoju projektów bazujących na komunikacji LoRa. Zestaw ten zawiera moduł Murata CMWX1ZZABZ-091, który to łączy w swojej obudowie mikrokotroler STM32L072CZ i transceiver LoRa SX1276 firmy Semtech.

Użytkownik oczywiście ma dostęp do wszystkich peryferiów mikrokotrolera takich jak Timery, ADC, UART, USB i inych interfejsów komunikacyjnych.

Płytka posiada zintegrowany programator ST-Link/V2, diody LED przyciski użytkownika.

W zestawie znajduje się zewnętrzna antena SMA 50Ω.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3 oraz na USB OTG w wersji micro-B.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Parametry

  • Moduł Murata CMWX1ZZABZ-091 LoRa®/Sigfox™
    • Mikrokontroler STM32L072CZ MCU o ultra-niskim poborze prądu, rdzeń Arm® Cortex®-M0+ core, 192 kB Flash, 20 kB RAM, 20 kB EEPROM
    • Częstotliwość radia: 860 MHz ÷ 930 MHz
    • USB 2.0 FS
    • 4-kanałowy, 12-bit ADC
    • 2 × 12-bit DAC
    • Timery 16-bit
    • LP-UART
    • I2C
    • SPI
    • Wbudowany transceiver SX1276
    • LoRa® modulacje FSK, GFSK, MSK, GMSK iOOK (+ kompatybilność z Sigfox™)
    • Regulowana moc wyjściowa: +14 dBm or +20 dBm
    • Maksymalny budżet łącza(link budget): 157 dB
    • Programowalna przepustowość do 300 kbit/s
    • Czułość maksymalna: -137 dBm
    • IIP3 = -12.5 dBm
    • 89 dB blocking immunity
    • Niski pobór prądu samego odbiornika: 10 mA, 200 nA podtrzymanie rejestrów
    • Zintegrowany syntezer o rozdzielczości 61 Hz
    • Wbudowany synchronizator bitowy z regeneracją zegara
    • Detekcja preambuły
    • Dynamika sygnału RSSI: 127 dB+
    • Certyfikat LoRaWAN™ Class A
  • Złącza anteny: SMA i U.FL RF
  • Antena SMA 50Ω w zesatwie
  • 7 diod LED:
    • 4 x Użytkownika
    • Zasilania
    • Komunikacja z programatorem
    • Dioda błędu zasilania
  • Przyciski
    • 1 x Użytkownika
    • Reset
  • Programator ST-Link/V2 na płytce
  • Złącze Arduino Uno R3
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne 3,3 V

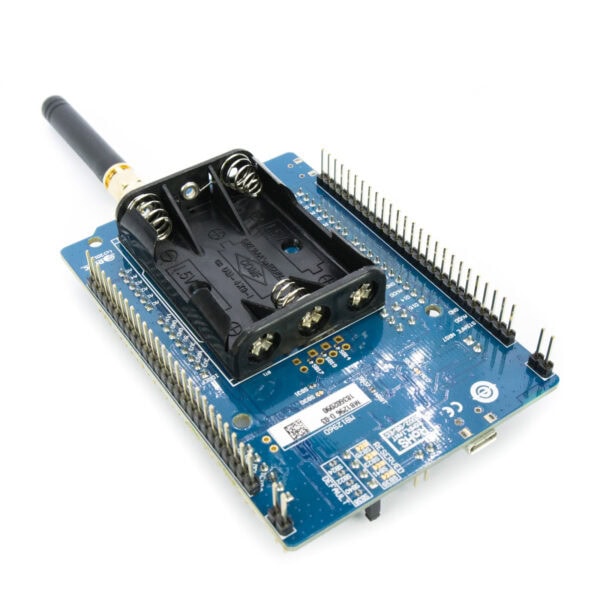

  • Koszyk na 3 baterie AAA
  • Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
