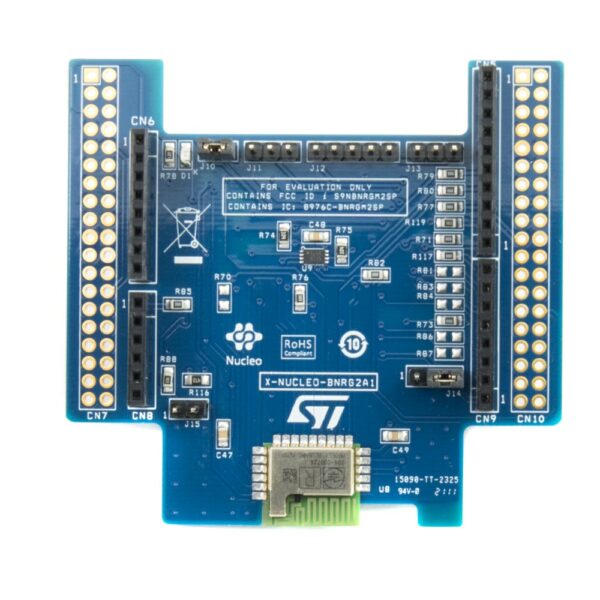

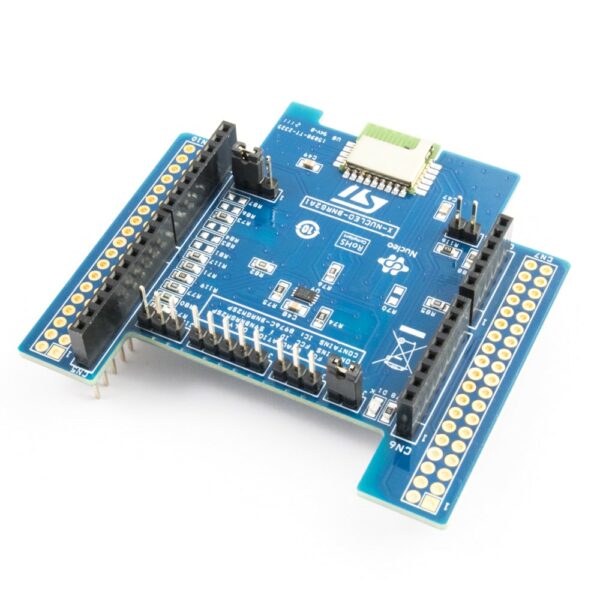

Shield Bluetooth Low Energy 5.0 do STM32 Nucleo X-NUCLEO-BNRG2A1

90,64

Shield Bluetooth Low Energy (BLE) 5.0 dedykowany dla płytek Nucleo i innych ze złączem zgodnym z Arduino Uno R3. Moduł BlueNRG-M2SP to mały moduł ze zintegrowanym układem SoC oraz torem radiowym. Masa przykładów i bibliotek dla ekosystemu STM32Cube.

4 w magazynie

Opis

Shield Bluetooth Low Energy 5.0 do STM32 Nucleo X-NUCLEO-BNRG2A1

Shield dedykowany dla płytek rozwojowych STM32 Nucleo. Został wyposażony w certyfikowany moduł BlueNRG-M2SP, który jest zgodny z Bluetooth Low Energy 5.0. Moduł ten zawiera układ SoC BlueNRG-2 od firmy ST Microelectronics.

Płytka rozszerzeń X-NUCLEO-BNRG2A1 posiada złącze zgodne z Arduino Uno R3 dzięki czemu pasuje nie tylko do Nucleo, ale również innych płytek z tym złączem.

Układ BlueNRG-2 całkowicie zarządza stosem i protokołem Bluetooth Low Energy. Posiada własny rdzeń Cortex-M0, oraz pamięć Flash. Może być dostosowywany do konkretnej aplikacji poprzez dedykowane SDK (Software Development Kit).

Moduł BLE na shieldzie może pracować zarówno jako urządzenie Master jak i Slave. Wspiera szyfrowanie AES-128.

Sam moduł komunikuje się z płytką Nucleo poprzez interfejs SPI.

Do modułu dostarczane są przykłady dla środowiska STM32CubeIDE z wykorzystaniem STM32CubeMX oraz bibliotek HAL.

Parametry shieldu X-NUCLEO-BNRG2A1

  • Moduł BLE BlueNRG-M2SP od frmy ST Microelectronics
    • Zgodny z Bluetooth Low Energy 5.0
    • Obsługa stosu i protokołu BLE
    • Działa w trybie Master lub Slave
    • Wsparcie rozszerzonej długości pakietu BLE
    • Zintegrowany tor radiowy z anteną PCB (balun BALF-NRG-02D3)
  • SoC BlueNRG-2 na module
    • Rdzeń Cortex-M0 low-power
    • Pamięć Flash 256 kB
    • Pamięć SRAM 24 kB
    • Moc wyjściowa do +8 dBm
    • Czułość do -88 dBm Rx
    • Do 96 dB link bugdet z niezawodnością łącza
  • Interfejsy układu SoC BlueNRG-2
    • 1 x UART
    • 1 x I2C
    • 14 x GPIO
    • 2 x Timer
    • 1 x 10-bit ADC
    • Watchdog
    • RTC
    • DMA
    • PDM
    • Interfejs debugowy SWD
  • Dostępna biblioteka stosów różnych protokołów BLE (GAP, GATT, SM, L2CAP, LL)
  • Koprocesor bezpieczeństwa AES
  • BLE SDK (Software Development Kit) z dostępną sporą liczbą profili BLE
  • Kompatybilność z płytkami rozwojowymi STM32 Nucleo
  • Złącze Arduino Uno R3
  • Przykładowe projekty i biblioteki dla środowiska STM32CubeIDE i STM32CubeMX
