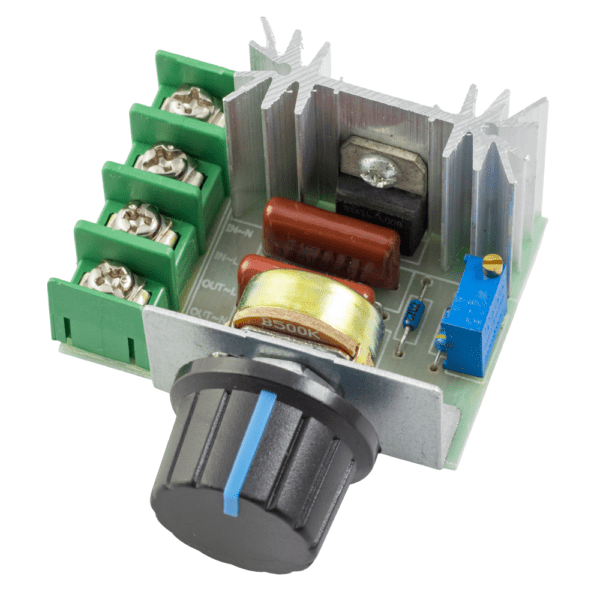

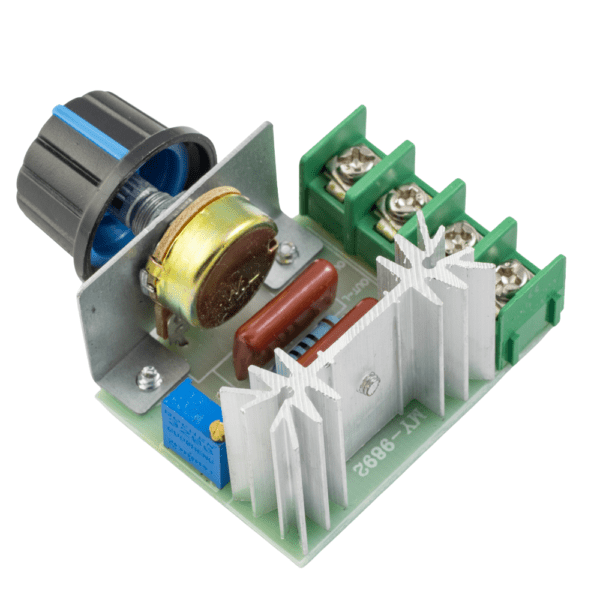

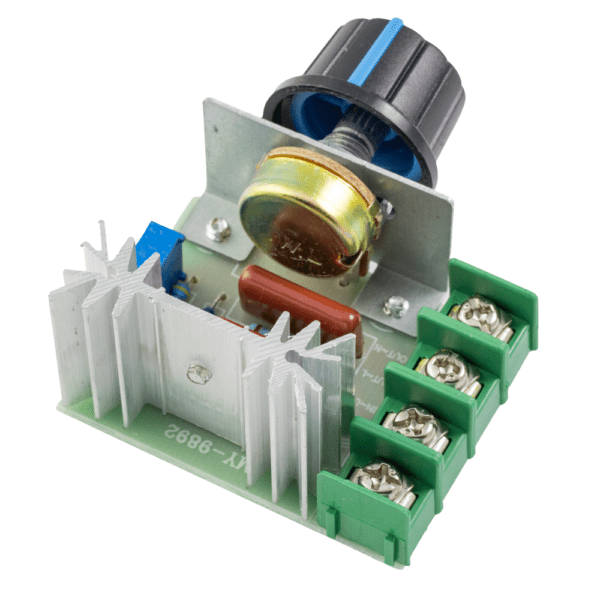

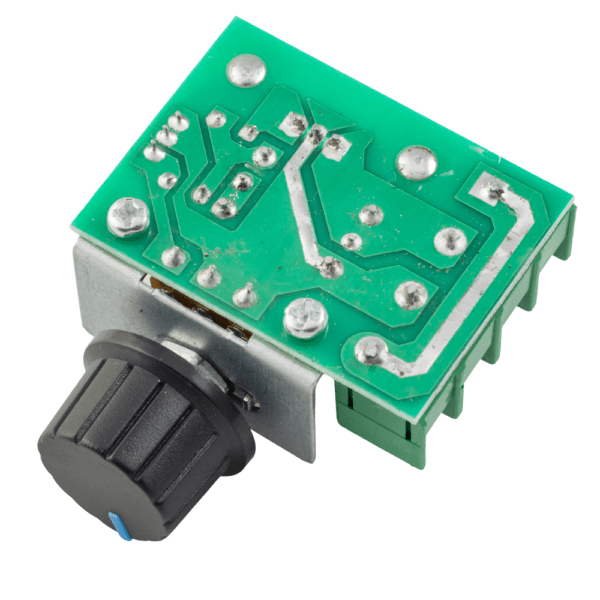

Regulator obrotów silnika 2000W 230V

Moduł regulatora mocy AC dedykowany do regulowania prędkości obrotowej silników AC 110-230V o mocy maksymalnej 2000W.

Regulator może służyć nie tylko do regulowania obrotów silnika. Jest to tak naprawdę wysokoprądowy regulator prądu. Regulacja w zakresie 20-100% przy pomocy potencjometru.

Jego zastosowanie może być uniwersalne:

• Obroty silnika np. w elektronarzędziach
• Moc, temperatura grzałki prądu przemiennego
• Natężenie prądu w żarówce (ściemniacz)
• Natężenie prądu ładowania
• Wentylatory łazienkowe AC

Regulacja odbywa się za pomocą triaka. Zastosowano tutaj mocny układ BTA16-600.

Regulacja obrotów silnika lub napięcia wyjściowego odbywa się za pomocą potencjometru, który jest wyprowadzony na obudowę.

Zakres regulacji jest płynny. Nie ma “schodków”. Ustawisz dzięki temu idealnie odpowiednią wartość.

W zestawie znajduje się nakładka na potencjometr z wypustkami oraz strzałką informującą o tym, w którym położeniu się znajduje.

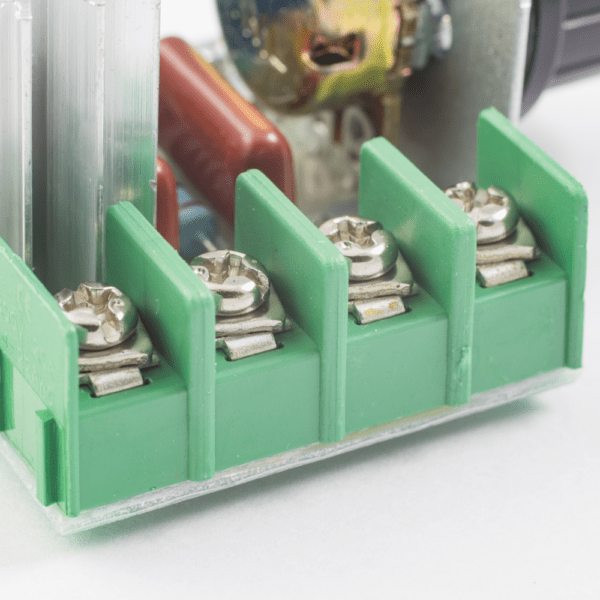

Podłączenie napięcia zasilania, oraz silnika dokonasz przez złącza śrubowe.

Jest to popularne rozwiązanie stosowane przy przyłączach o wysokim napięciu.

Złącza przystosowane są do zastosowania specjalnych końcówek (oczek lub wsuwek).

Każdy terminal jest odizolowany od sąsiednich grubą warstwą plastiku.

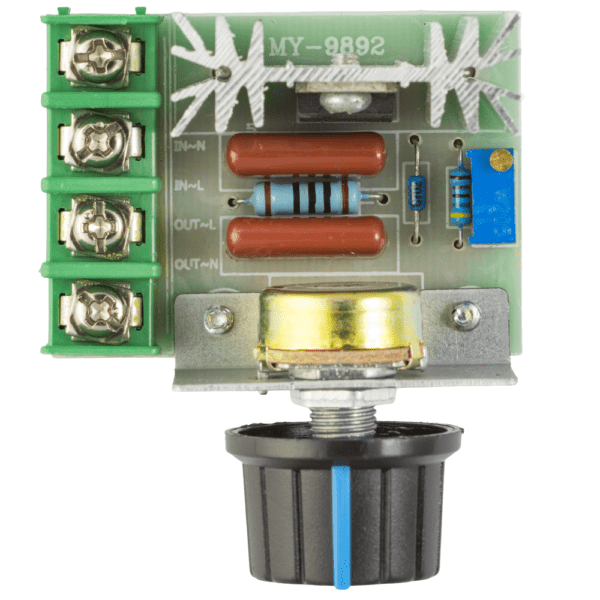

Napięcie wejściowe podłączamy do złącz oznaczonych jako IN, a wyjściowe do złącz OUT.

Specyfikacja Regulatora obrotów silnika 2000W 230V

• Układ triaka: BTA16-600
• Napięcie wejściowe, zasilanie: 110 – 230 VAC
• Napięcie wyjściowe: 50 – 230 VAC (regulowane)
• Moc maksymalna: 2000 W (maksymalnie 30 sekund)
• Moc pracy ciągłej: 1500 W
• Prąd maksymalny: 10 A
• Wydajność: >90%
• Wymiary: 47 x 36 x 33 mm (bez osi i gałki potencjometru)

‼ Uwaga – Bezpieczeństwo

Moduł pracuje na wysokim napięciu przemiennym. Zarówno od strony wejścia, jak i wyjścia. Tak wysokie napięcie zagraża Twojemu zdrowiu lub życiu.

Nie wolno wykonywać prac, testów urządzenia bez odpowiednich zabezpieczeń i narzędzi. Nieodpowiednie zabezpieczenie może skutkować porażeniem prądem elektrycznym.

Pod żadnym pozorem nie dotykaj, ani nie dokonuj modyfikacji podłączonego układu w trakcie pracy, lub przy podłączonym napięciu zasilania.

Należy zachować szczególną ostrożność!
