Płytka ESP32 ESP32-C3-MINI-DevKit RISC-V WiFi + BLE 5.0

34,97  z VAT

Cena netto: 28,43

Zadaj pytanie do produktu

ESP32-C3-MINI-DevKit to niewielka płytka deweloperska z modułem ESP32-C3-MINI-1 z rdzeniem RISC-V firmy Espressif. Wbudowane WiFi i Bluetooth Low Energy 5.0 pozwalają na zastosowanie w IoT. Pamięci Flash 4 MB, RAM 400 kB, ROM 384 kB. Antena PCB. Wbudowany programator CH340.

13 w magazynie

Zdobądź 3497 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay

Płytka ESP32 ESP32-C3-MINI-DevKit RISC-V WiFi + BLE 5.0

Płytka ESP32 ESP32-C3-MINI-DevKit to niewielki, ale wydajny moduł do tworzenia aplikacji IoT (Internet of Things).

Został on oparty na układzie ESP32, który jest znany z wysokiej wydajności i niskiego zużycia energii. Płytka posiada m.in. procesor o taktowaniu 160 MHz, pamięć RAM o pojemności 400 kB, a także wbudowane moduły WiFi i Bluetooth.

Płytka wyposażona jest w szereg dodatkowych funkcji jak dioda LED RGB, złącze USB micro, konwerter USB-UART.

.

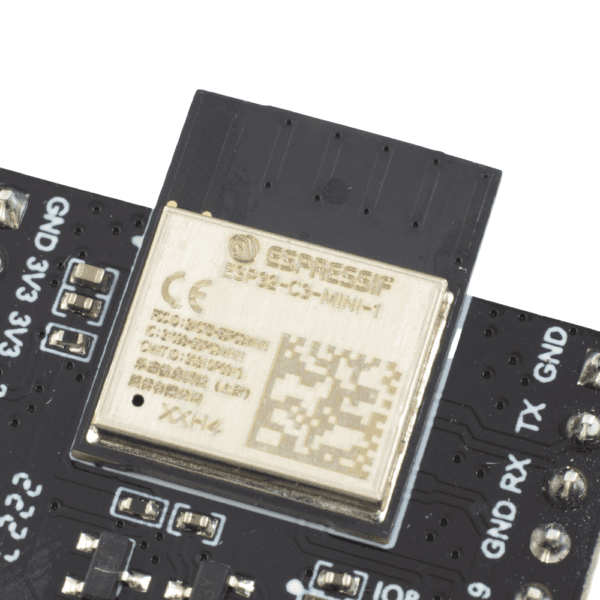

Moduł ESP32-C3-MINI-1

Moduł ESP32-C3-MINI-1 na płytce posiada układ ESP32-C3 z rdzeniem RISC-V o maksymalnym taktowaniu 1600 MHz.

Moduł obsługuje komunikachę WiFi w standardzie 802.11 b/g/n 2,4GHz oraz Bluetooth LE (Bluetoth Low Energy) v5.0, dzięki czemu nadają się do zastosowań IoT.

Moduł ma wbudowaną antenę PCB.

ESP32-C3-MINI-1 posiada 4 MB pamięci Flash SPI, 400 kB wbudowanej pamięci RAM i 384 kB wbudowanej pamięci ROM.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Wyposażenie i programowanie Płytki ESP32 ESP32-C3-MINI-DevKit

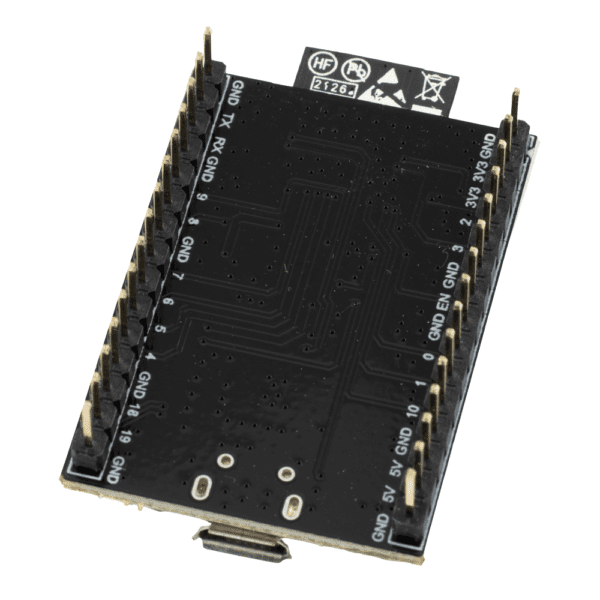

Ilość pinów GPIO jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 13. ESP32-C3-MINI-DevKit podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 30.

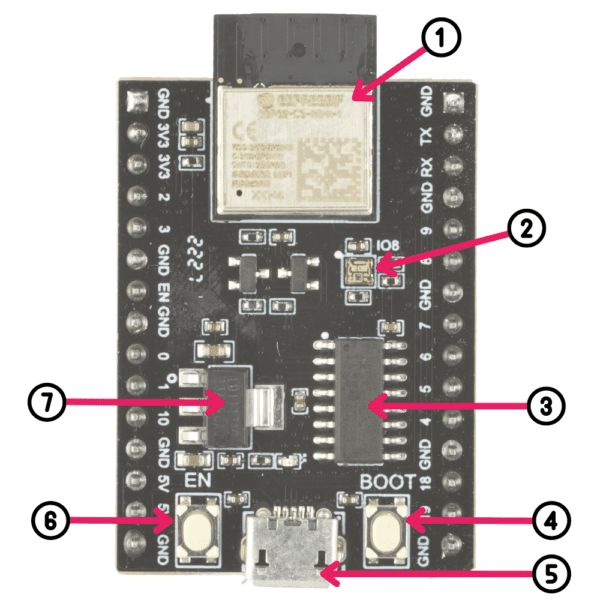

Na płytce znalazło się miejsce na dodatkowe elementy takie jak:

1️⃣ Moduł ESP32-C3-MINI-1
2️⃣ Dioda LED RGB adresowalna (IO8)
3️⃣ Konwerter USB-UART CH340
4️⃣ Przycisk BOOT
5️⃣ Złącze USB micro konwertera USB-UART do komunikacji z PC
6️⃣ Przycisk RST \ EN
7️⃣ Stabilizator LDO 3,3V

Płytkę możesz w prosty sposób programować z poziomu Arduino IDE.

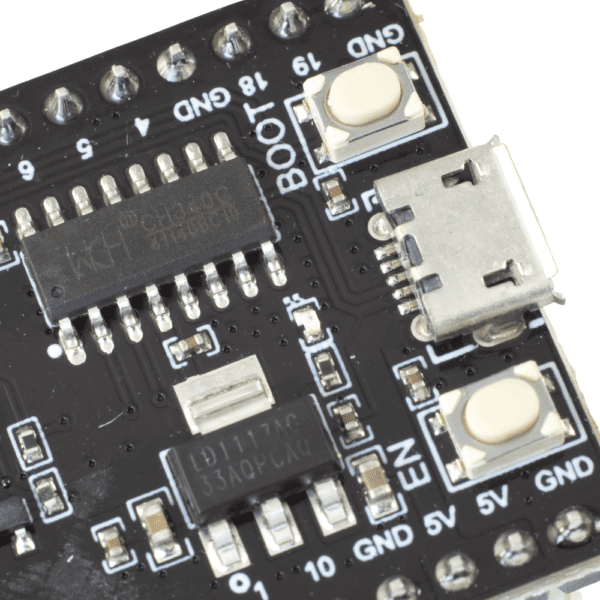

Wbudowany programator

Płytka posiada wbudowany programator na układzie CH340.

Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB micro.

Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i EN. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:

  • Przytrzymaj EN / RST
  • Przytrzymaj BOOT / IO0
  • Puść EN / RST trzymając nadal BOOT / IO0
  • Puść BOOT / IO0

Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.

Specyfikacja Płytki ESP32 ESP32-C3-MINI-DevKit

  • Moduł ESP32-C3-MINI-1-N4
  • Układ ESP32-C3
  • Częstotliwość zegara: do 160 MHz
  • 4 MB FLASH SPI
  • 400 kB RAM
  • 348 kB ROM
  • Moduł WiFi w standardzie 802.11 b/g/n 2,4 GHz
  • Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Bluetooth Low Energy 5.0
  • Interfejsy UART / SPI / I2C / PWM / ADC / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
  • Zdalna aktualizacja firmware (FOTA)
  • Stabilizator napięcia
  • Wbudowany programator CH340
  • Przycisk RESET
  • Przycisk BOOT
  • Dioda LED RGB adresowalna (IO8)
  • Złącze USB micro do komunikacji USB-UART
  • Napięcie zasilania: 5 V
  • Raster goldpinów: 2,54 mm
  • Wymiary modułu: 40,2 x 29,3 x 4,5 mm
  • Złącza goldpin do wlutowania w zestawie
